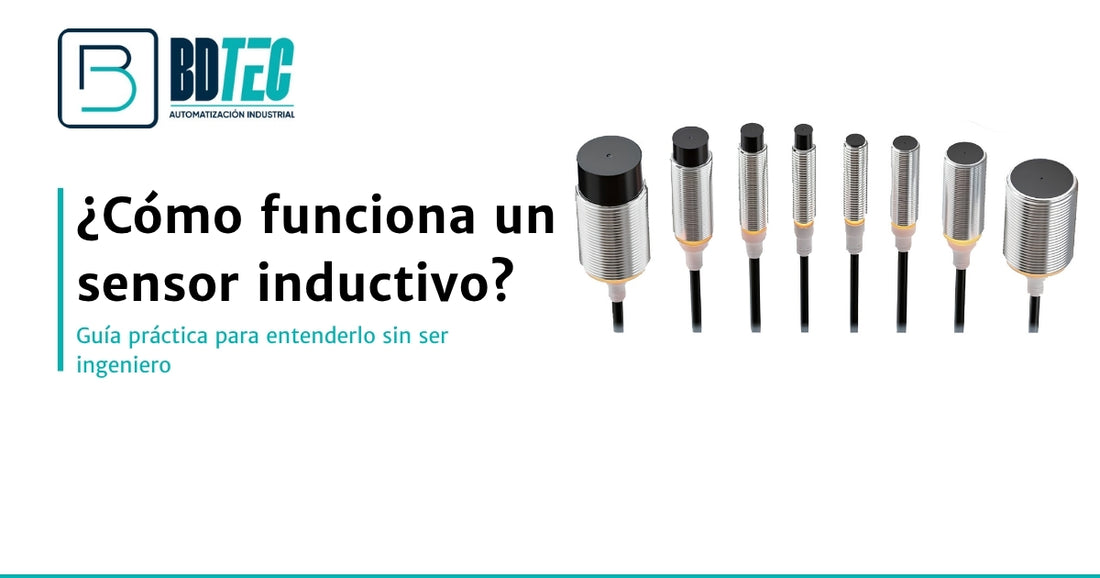

¿Cómo funciona un sensor inductivo? Guía práctica para entenderlo sin ser ingeniero

Si alguna vez has visto una máquina que "sabe" cuándo una pieza metálica está en posición sin que nadie la toque, probablemente hay un sensor inductivo detrás. En este artículo te explicamos cómo funciona, para qué sirve y cómo elegir el correcto — sin necesidad de ser ingeniero.

¿Qué hace exactamente un sensor inductivo?

Un sensor inductivo detecta objetos metálicos sin contacto físico. Funciona generando un campo electromagnético invisible frente a su cara activa. Cuando un metal entra en ese campo, el sensor lo detecta y envía una señal eléctrica.

Piénsalo así: es como un radar en miniatura, pero solo para metales.

¿Qué puede detectar?

• Acero, hierro, aluminio, cobre, latón
• Piezas en movimiento en cintas transportadoras
• Posición de cilindros neumáticos
• Presencia de componentes en líneas de ensamblaje

Las 3 cosas que debes mirar antes de comprar uno

1. El diámetro del cuerpo (M8, M12, M18, M30)

El número indica el grosor del sensor en milímetros. A mayor diámetro, mayor distancia de detección. Si tienes poco espacio, elige M8 o M12. Si necesitas detectar a más distancia, M18 o M30.

2. La distancia de sensado (Sn)

Es la distancia máxima a la que detecta el metal. Por ejemplo, un sensor M12 con Sn 4mm detecta hasta 4mm de distancia. Siempre trabaja al 80% de esa distancia para mayor confiabilidad.

3. PNP o NPN

Esto define cómo entrega la señal al controlador (PLC, relé, etc.):

• PNP → entrega señal positiva (+24V). El más común en Chile.
• NPN → entrega señal negativa (0V). Usado en equipos asiáticos y algunos PLCs específicos.

Si no sabes cuál usar, revisa el manual de tu PLC o controlador. En la mayoría de los casos en Chile, PNP es la respuesta correcta.

Ejemplos de sensores disponibles en BDTec

Para aplicaciones compactas con poco espacio:

• Sensor inductivo M12 PNP NO rasante, Sn 4mm — ideal para detectar piezas pequeñas en líneas de ensamblaje
• Sensor inductivo M12 NPN NO rasante, Sn 4mm — para equipos que requieren salida NPN

Para aplicaciones con mayor distancia de detección:

• Sensor inductivo M18 PNP NO rasante, Sn 5mm — versátil, el más solicitado en automatización general
• Sensor inductivo M30 PNP NO no rasante, 15mm — para detección a mayor distancia en maquinaria pesada

¿Rasante o no rasante?

• Rasante (flush): puede instalarse embutido en metal sin afectar la detección. Más protegido mecánicamente.
• No rasante (non-flush): mayor distancia de sensado, pero necesita espacio libre alrededor.

Instalación en 3 pasos

1. Elige el montaje: roscado directo en el soporte o con tuercas de fijación incluidas.
2. Conecta los cables: café (+24V), azul (0V), negro (señal). Siempre con la máquina apagada.
3. Ajusta la distancia: coloca el objeto a detectar y verifica que el LED indicador encienda. Ajusta la posición si es necesario.

¿Cuándo NO usar un sensor inductivo?

• Si necesitas detectar plástico, madera o vidrio → usa un sensor capacitivo o fotoeléctrico.
• Si el ambiente tiene vibraciones extremas o temperaturas sobre 85°C → consulta las especificaciones del modelo.
• Si necesitas detectar a más de 60mm de distancia → considera un sensor ultrasónico o fotoeléctrico.

Conclusión

Un sensor inductivo es una de las herramientas más confiables y económicas en automatización industrial. Con los datos correctos — diámetro, distancia de sensado y tipo de salida — elegir el modelo adecuado es directo.
