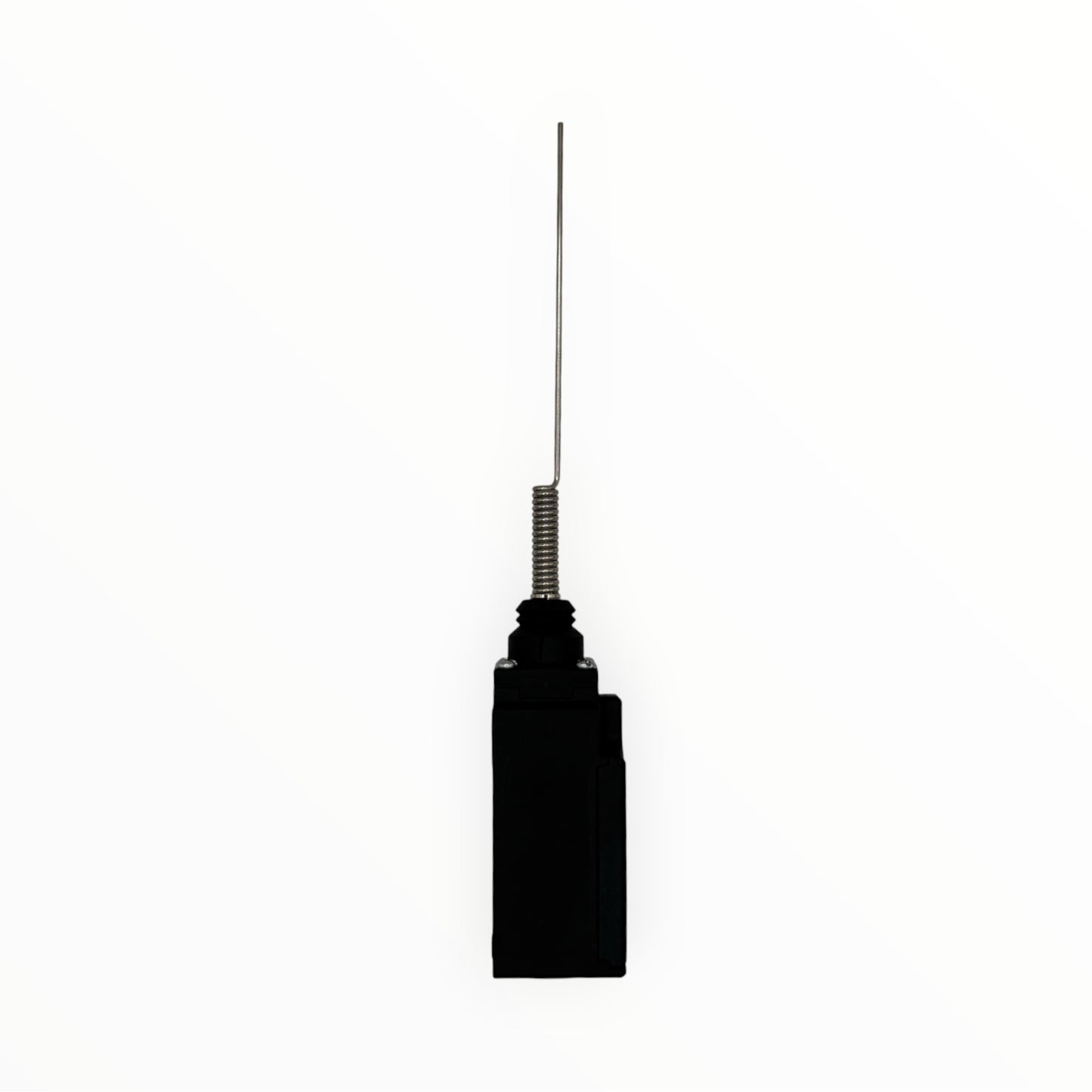

Final de carrera cuerpo plástico tipo varilla resorte

Interruptor de límite económico de la serie CLS (fabricado por CNTD y equivalentes). Modelo con actuador de varilla flexible con resorte (spring rod o coil spring actuator) para detección en múltiples direcciones, ideal para activación por contacto lateral o angular en superficies irregulares o móviles. Carcasa de plástico reforzado, contactos doble circuito (1NO + 1NC), y protección IP65 contra polvo y chorros de agua. Uso común en automatización industrial, máquinas CNC, transportadores, prensas, puertas automáticas y aplicaciones donde se requiere flexibilidad en la detección de posición final.

Características Principales

• Modelo: CLS-161
• Tipo de actuador: Varilla resorte flexible (spring rod / coil spring) – permite activación en ±90° o más desde múltiples ángulos
• Configuración de contactos: Doble circuito (SPDT) – 1NO + 1NC (normally open + normally closed)
• Capacidad de conmutación (ratings típicos):
  • Resistivo (no inductivo): 6–10 A / 250 VAC – 0.3–0.5 A / 220–250 VDC (varía por versión)
  • Inductivo (cos φ = 0.4 min): ≈ 3–6 A / 250 VAC o 6(2) A / 380 VAC (según fabricante)
  • Lámpara: corriente de irrupción hasta 10× nominal
  • Motor: corriente de irrupción hasta 6× nominal
• Voltaje máximo: 250 VAC / 250 VDC (según carga)
• Fuerza de operación (OF máx.): ≈ 500–800 g (≈4.9–7.84 N, dependiendo de la deflexión)
• Fuerza de retorno (RF): ≈ 150–300 g (resorte interno)
• Recorrido diferencial (PT): ≈ 10–20 mm (ajustable por flexión)
• Recorrido total (OT): Variable según deflexión (hasta 30–45 mm típico)
• Vida mecánica: > 20.000.000 operaciones (sin carga)
• Vida eléctrica: > 500.000 operaciones (a carga nominal)
• Grado de protección: IP65 (polvo y chorros de agua)
• Materiales:
  • Carcasa: Plástico reforzado (económico y resistente)
  • Varilla resorte: Acero inoxidable o metal con resorte flexible
• Temperatura de operación: -20 °C ~ +70 °C (sin condensación ni hielo)
• Montaje: Base con orificios estándar (compatible serie CLS, generalmente 2 o 4)
• Dimensiones aproximadas: 80–100 × 30–40 × 150–200 mm (incluyendo varilla resorte)
• Aplicaciones típicas: Máquinas CNC, automatización industrial, transportadores, prensas, puertas automáticas, detección de posición final con activación flexible/multidireccional.
