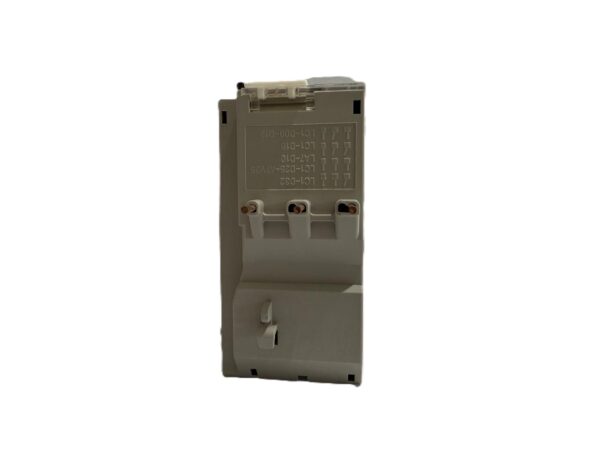

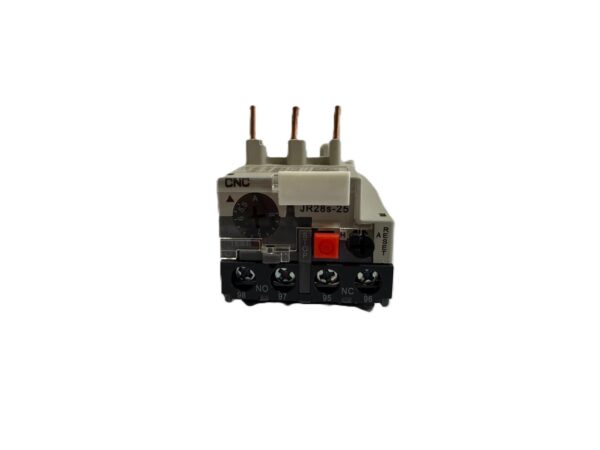

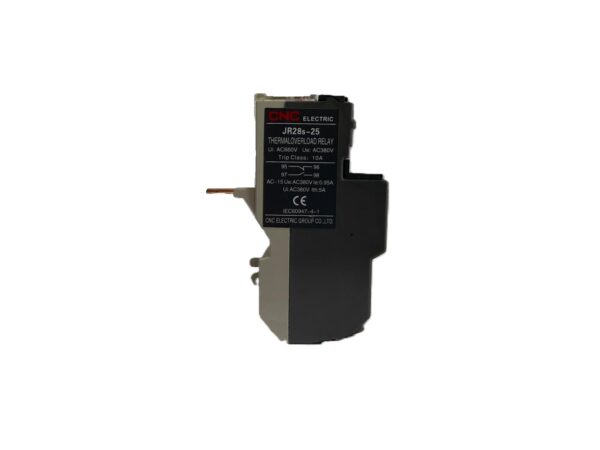

Relé térmico jr28s-25 5.5~8a

Relé térmico bimetálico de sobrecarga ajustable en rango 5.5–8 A, diseñado para proteger motores trifásicos contra sobrecarga prolongada, desequilibrio de fases y calentamiento excesivo. Modelo JR28S-25 con carcasa de policarbonato ignífugo, ajuste manual preciso mediante dial frontal y botón de rearme (manual o automático según configuración). Compatible con contactores CJX2s-09/12/18/25. Uso común en tableros eléctricos, máquinas CNC, bombas, ventiladores, compresores, transportadores, prensas y cualquier aplicación trifásica que requiera protección térmica selectiva y fiable.

Características Principales

• Modelo JR28S-25
• Rango de ajuste de corriente 5.5 – 8 A (ajuste continuo mediante dial frontal)
• Corriente nominal (Ie) 8 A (máxima del rango)
• Fusible aM/gG asociado 12 A / 20 A
• Contactor compatible CJX2s-09/12/18/25 (según corriente del motor)
• Clase de disparo térmico Clase 10A (estándar para motores de arranque directo)
• Protección contra desequilibrio de fases Sí – disparo por pérdida o desbalance de fases
• Reset / Rearme Manual (botón frontal) o automático (seleccionable mediante interruptor interno)
• Contactos auxiliares 1NO + 1NC (SPDT) – cambio de estado al disparar
• Voltaje máximo de utilización 690 VAC (según norma IEC)
• Montaje Directo sobre contactor CJX2s/CJX2i o riel DIN con adaptador
• Materiales Carcasa: policarbonato ignífugo (UL94 V-0) Bimetales: aleación térmica de precisión
• Grado de protección IP20
• Temperatura de operación -5 °C ~ +40 °C
• Dimensiones 46 × 94 × 66 mm (alto × ancho × profundidad, serie JR28s-25)
• Aplicaciones típicas Protección de motores trifásicos, tableros eléctricos, máquinas herramienta, bombas, ventiladores, compresores, transportadores, sistemas de control industrial.
