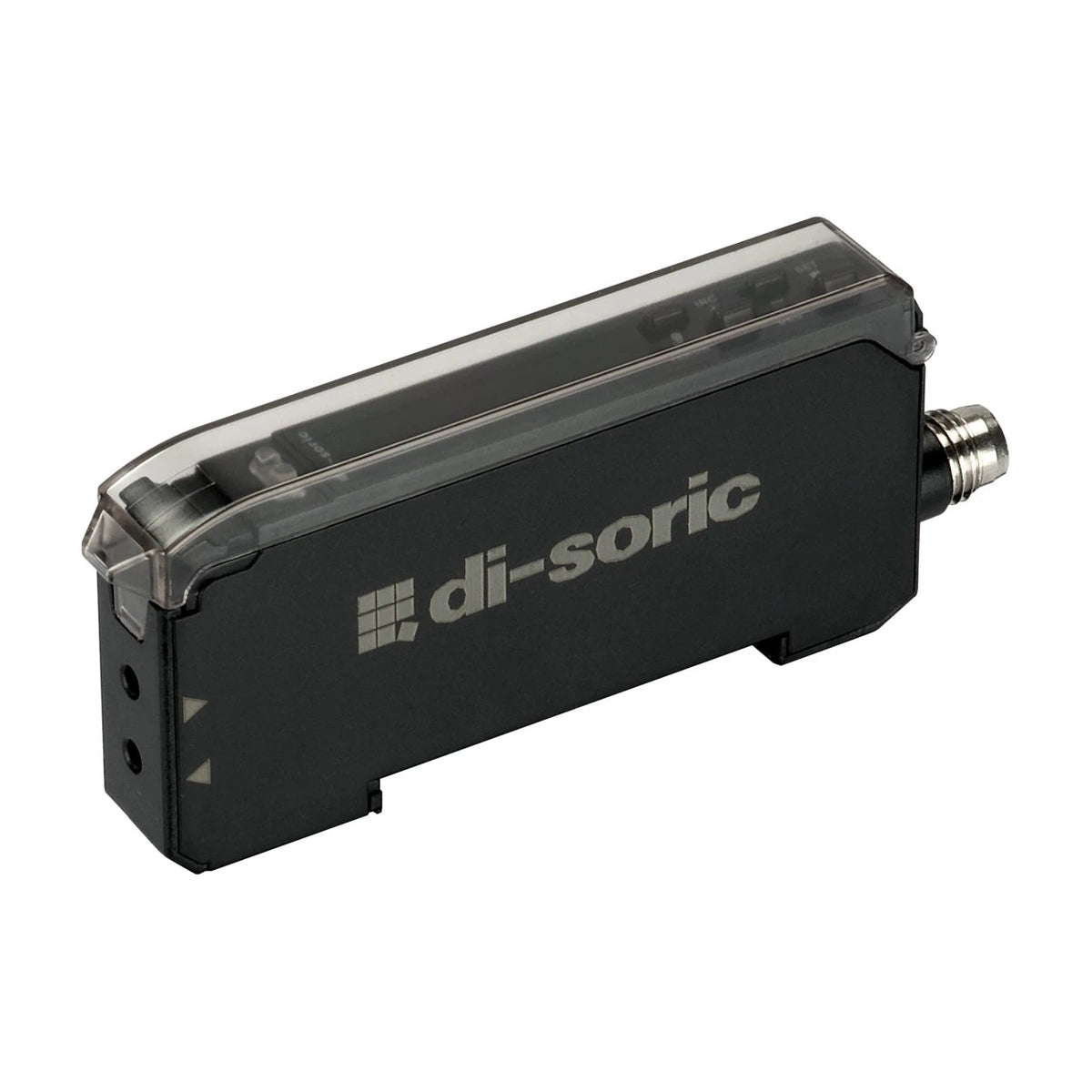

Amplificador de fibra óptica, NPN, para conector M8 4 pines

Amplificador de fibra óptica plástica NPN de di-soric, con dos displays digitales para ver el valor ajustado y el valor real. Se ajusta con teach y ajuste manual fino, e incluye temporizador, función offset y selector luz/oscuridad. La frecuencia de conmutación se elige entre 200 y 1000 Hz. Trabaja con fibras plásticas de 2 x 2,2 mm, se alimenta con 12 a 24 VDC y se conecta con conector M8 de 4 pines.

Características y ficha técnica

• Modelo: OLK 71 N3-T4
• Marca: di-soric
• Tipo: Amplificador para fibra óptica plástica de 2 x 2,2 mm
• Salida: NPN, 100 mA, NO/NC programable
• Alimentación: 12 a 24 VDC (± 10 %)
• Consumo sin carga: 40 mA máx.
• Fuente de luz: LED rojo de 625 nm
• Inmunidad a luz ambiente: 10 kLx
• Pantallas: Dos displays LED digitales: valor objetivo y valor actual
• Ajuste: Tecla teach y ajuste manual fino; 4 elementos de operación
• Funciones: Temporizador, offset y selector luz/oscuridad
• Frecuencia de conmutación: 1000 / 800 / 600 / 400 / 200 Hz (respuesta de 0,25 / 0,31 / 0,42 / 0,63 / 1,25 ms)
• Tensión de aislamiento: 1000 V
• Carcasa: Plástico ABS y PC, 69 x 33,4 x 10,5 mm
• Conexión: Conector M8, 4 pines
• Temperatura de operación: -10 °C a +55 °C
• Grado de protección: IP54
• Clase de protección: III, operación con muy baja tensión de protección

¿Cómo elegir?

El amplificador es la electrónica: emite y recibe la luz, pero necesita una fibra óptica plástica de 2 x 2,2 mm que lleve el haz hasta el punto de detección. Así puedes detectar en espacios donde no cabe un sensor. Con los dos displays ves el valor ajustado y el valor real, lo que facilita fijar el umbral con teach y corregirlo a mano. Elige la versión NPN si la entrada del PLC es sinking; si es sourcing, usa la PNP. Tiene grado IP54, así que conviene instalarlo en un lugar protegido de la máquina y dejar que solo la fibra llegue a la zona expuesta.
