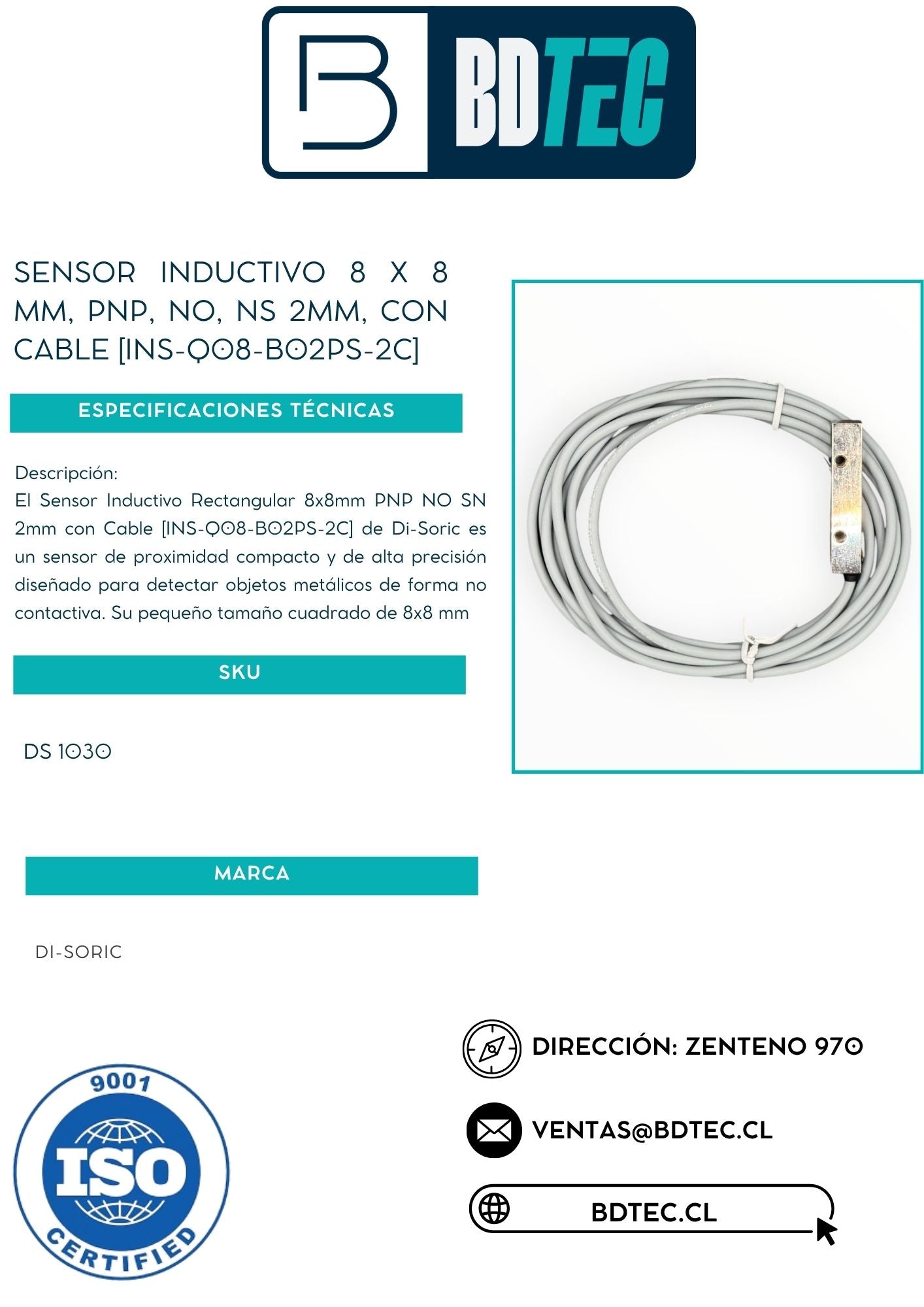

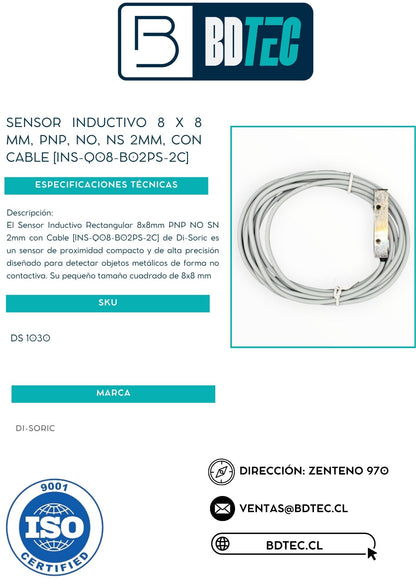

Sensor inductivo 8 x 8 mm, PNP, NO, sn 2 mm, con cable

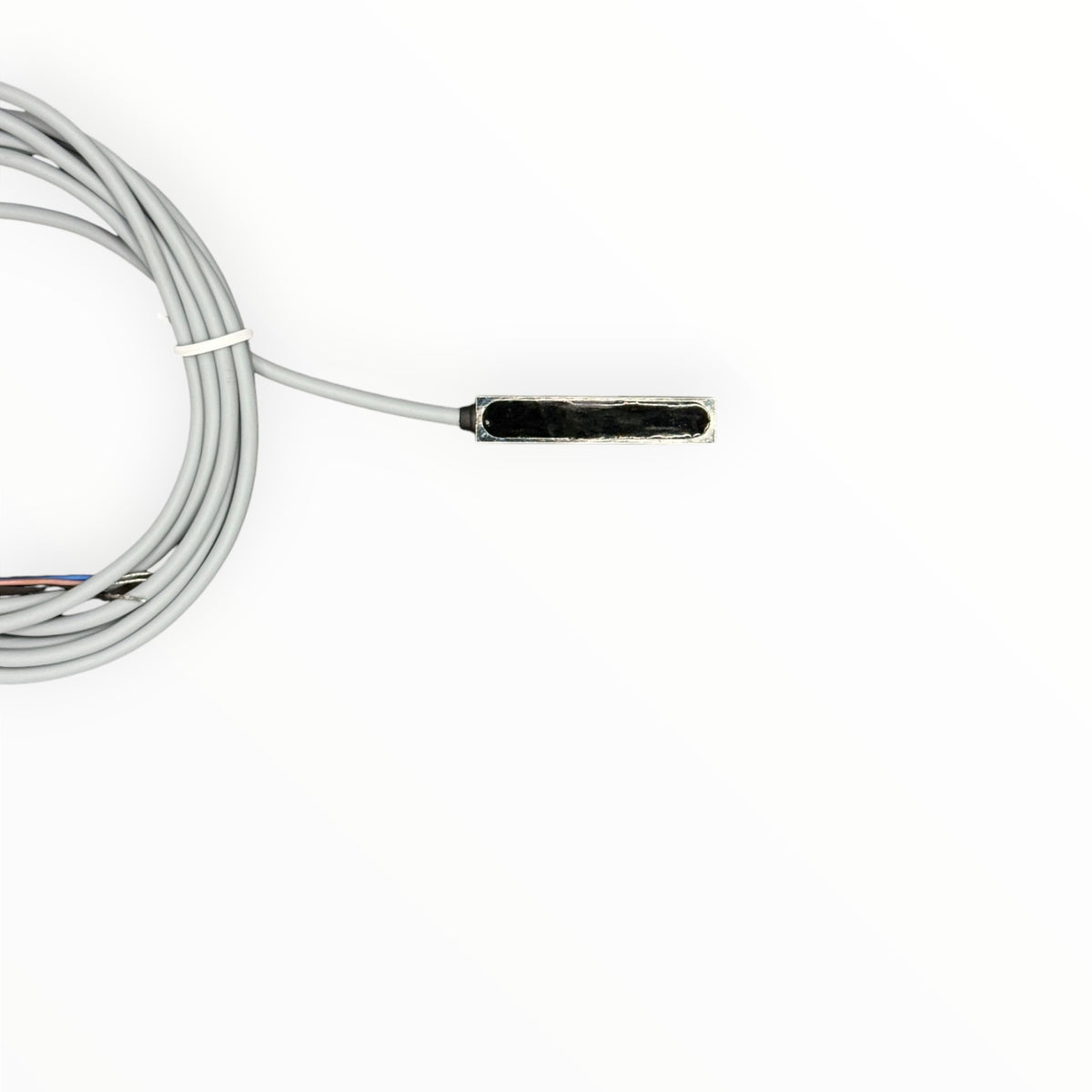

Sensor inductivo rectangular de 8 x 8 mm PNP NO, di-soric, con 2 mm de alcance y cable de 2 m. Su cuerpo cuadrado de latón niquelado de 40 mm de largo cabe en ranuras, guías o carros donde no entra un sensor roscado, y tiene doble distancia de conmutación para su tamaño. La salida normalmente abierta entrega el positivo de la alimentación cuando detecta metal, y cuatro LED muestran el estado de conmutación.

Características y ficha técnica

• Modelo: INS-Q08-B02PS-2C
• Marca: di-soric
• Serie: INQ Cubic Model
• Tipo: Sensor inductivo rectangular 8 x 8 mm
• Distancia de detección: 2 mm, rasante (flush), doble distancia de conmutación
• Placa de medición estándar: 8 x 8 x 1 mm
• Salida: PNP, NO (normalmente abierto), 200 mA máx.
• Alimentación: 10 a 30 VDC
• Consumo propio: 12 mA
• Caída de tensión: 1,5 VDC máx.
• Histéresis: menor a 15 %
• Frecuencia de conmutación: 2000 Hz
• Protecciones: Contra cortocircuito
• Indicador: LED de estado de conmutación (4 LED)
• Carcasa: Latón niquelado, 8 x 8 mm, largo 40 mm
• Conexión: Cable PVC altamente flexible de 2 m, 3 hilos (café +, azul −, negro salida)
• Temperatura de operación: -25 °C a +70 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

¿Cómo elegir?

El formato 8 x 8 mm se elige por espacio: se fija plano contra una pieza o dentro de una ranura, sin la tuerca que necesita un M8. Revisa el tipo de entrada del PLC: esta versión es PNP (entradas sourcing, la salida entrega el positivo). Para entradas sinking está el mismo sensor en NPN (INS-Q08-B02NS-2C). Los 2 mm se miden con una placa de 8 x 8 x 1 mm; una pieza más chica o más delgada se detecta a menor distancia. Con 2000 Hz sirve para contar piezas rápidas.
