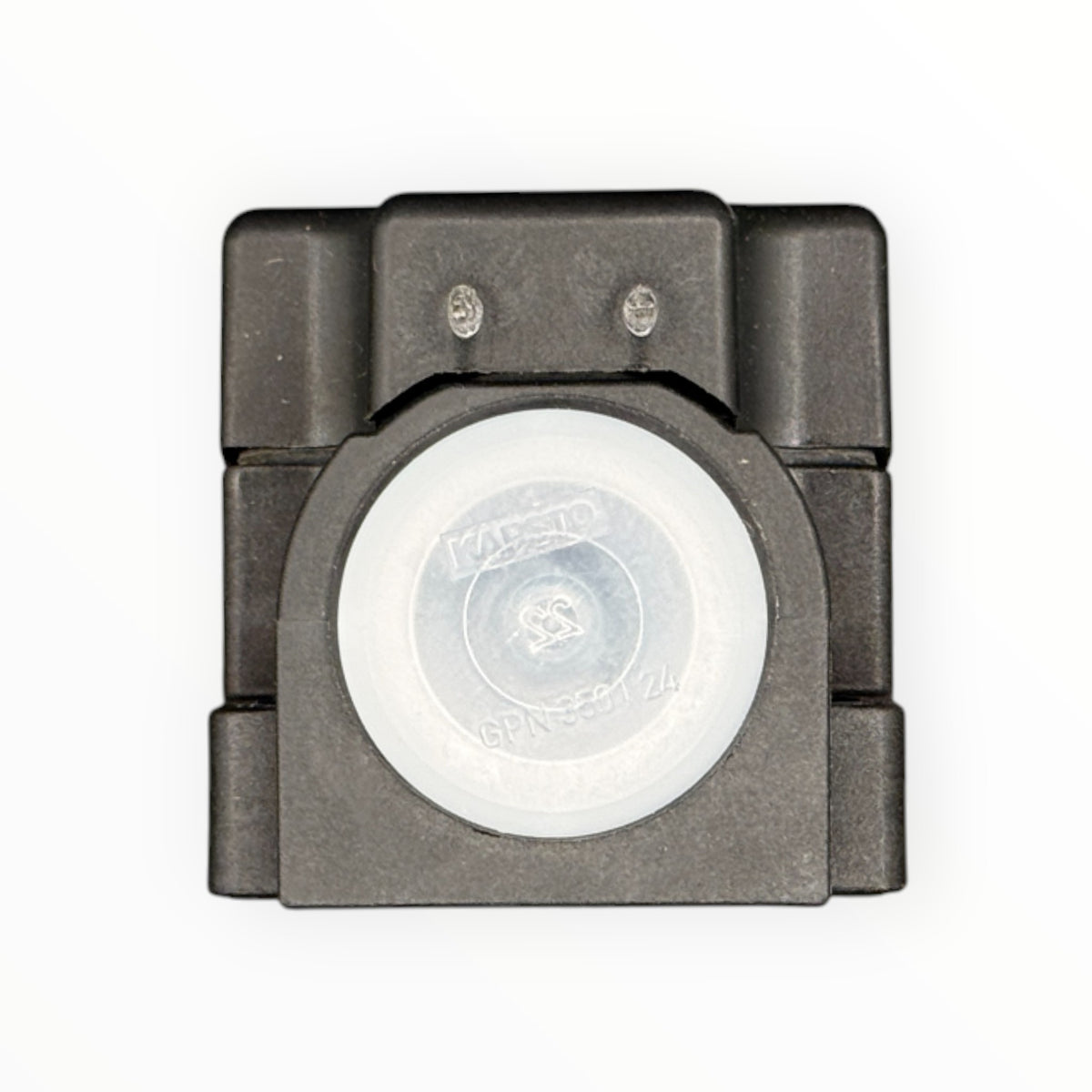

Sensor inductivo 40 x 40 mm, PNP, antivalente, sn 20 mm, bornes de 4 polos

Sensor inductivo rectangular de 40 x 40 mm PNP antivalente, di-soric, con 20 mm de alcance y conexión a bornes de 4 polos. Entrega dos salidas PNP complementarias, una NO y una NC, desde el mismo sensor. La cabeza de detección se puede girar y pivotar para orientar la cara activa sin mover la base. Resiste lavado y ambientes exigentes con grado IP68 / IP69K y trabaja hasta +85 °C.

Características y ficha técnica

• Modelo: DCCR 40 K 20 PSOL-KL
• Marca: di-soric
• Serie: INQ Cubic Model
• Tipo: Sensor inductivo rectangular 40 x 40 mm, cabeza girable y pivotante
• Distancia de detección: 20 mm, rasante (flush)
• Placa de medición estándar: 45 x 45 x 1 mm
• Salida: PNP antivalente: NO en borne 4 (negro) y NC en borne 2 (blanco), 200 mA máx.
• Alimentación: 10 a 30 VDC (borne 1 café +, borne 3 azul −)
• Consumo propio: menor a 20 mA
• Caída de tensión: 2 V máx.
• Histéresis: 5 %
• Frecuencia de conmutación: 0 a 150 Hz
• Protecciones: Contra cortocircuito e inversión de polaridad, supresión de pulso de arranque
• Indicadores: LED verde de alimentación y LED amarillo de conmutación, indicador en 4 direcciones visible en 360°
• Carcasa: Plástico PA y metal, ambos con recubrimiento epoxi en polvo; 40 x 40 mm, largo 118 mm
• Conexión: Bornes de 4 polos, entrada de cable con rosca M20 x 1,5
• Temperatura de operación: -25 °C a +85 °C
• Grado de protección: IP68 / IP69K
• Clase de protección: III, operación con muy baja tensión de protección

Importante: la conexión es a bornes dentro del sensor, no a conector enchufable. El cable se pasa por la entrada M20 x 1,5 y se conecta a los bornes 1, 2, 3 y 4.

¿Cómo elegir?

Este formato se elige cuando necesitas alcance: 20 mm es el doble que los M30 rasantes de 10 mm y sirve para detectar piezas grandes, carros o tapas a distancia segura. La salida antivalente conviene si quieres llevar al PLC la señal de presencia y su inversa, por ejemplo para confirmar que el sensor sigue vivo (siempre debe haber una de las dos activa). Ambas salidas son PNP, para entradas sourcing. Considera que la frecuencia llega a 150 Hz: es un sensor de posición, no de conteo rápido. El alcance se mide con placa de 45 x 45 x 1 mm.
