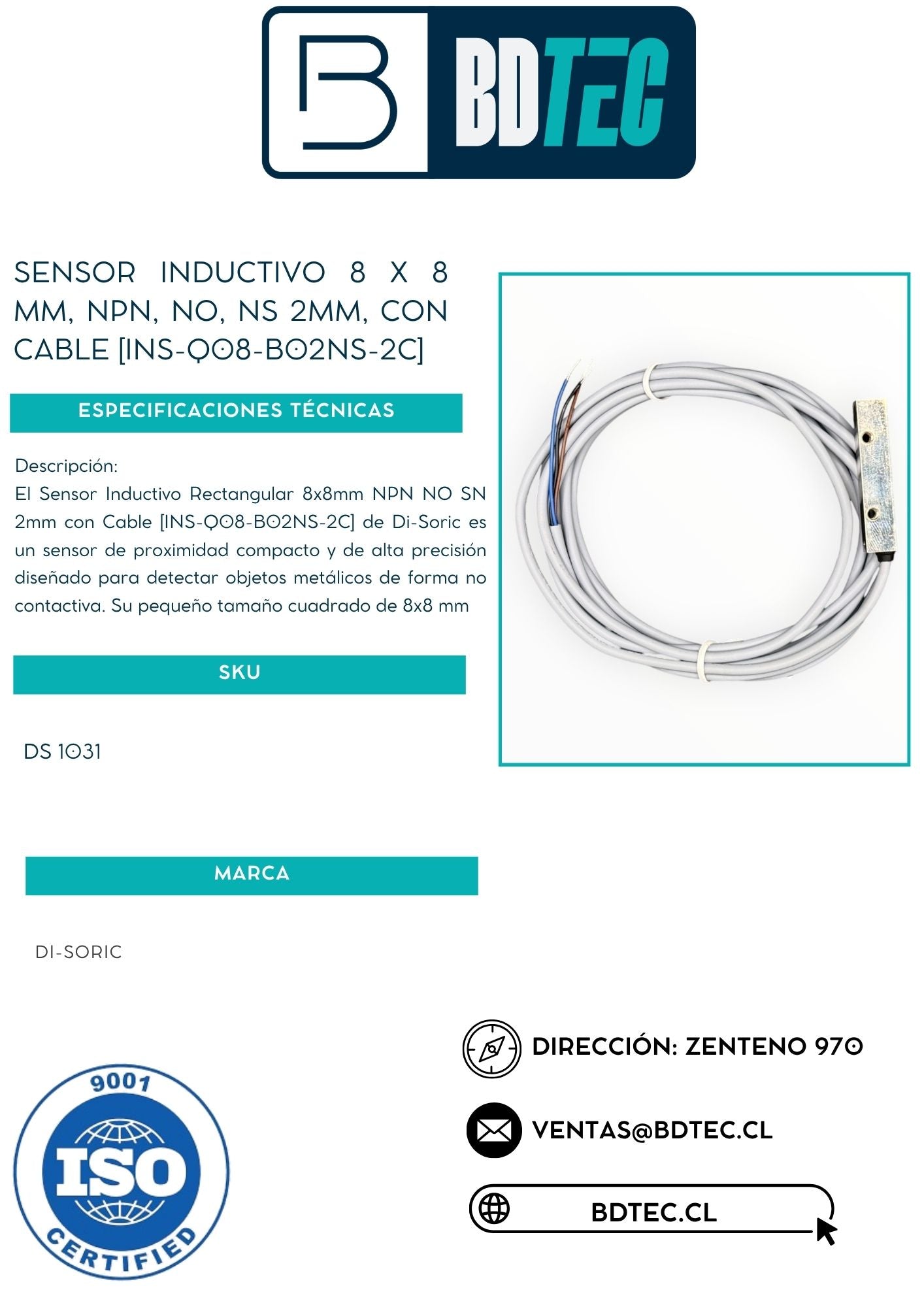

Sensor inductivo 8 x 8 mm, NPN, NO, sn 2 mm, con cable

Sensor inductivo rectangular de 8 x 8 mm NPN NO, di-soric, con 2 mm de alcance y cable de 2 m. El cuerpo cuadrado de latón niquelado, de 40 mm de largo, se monta plano en ranuras, carros o guías donde un sensor roscado no cabe, y ofrece doble distancia de conmutación para su tamaño. Su salida normalmente abierta conmuta a 0 V cuando detecta metal, con 4 LED de estado de conmutación.

Características y ficha técnica

• Modelo: INS-Q08-B02NS-2C
• Marca: di-soric
• Serie: INQ Cubic Model
• Tipo: Sensor inductivo rectangular 8 x 8 mm
• Distancia de detección: 2 mm, rasante (flush), doble distancia de conmutación
• Placa de medición estándar: 8 x 8 x 1 mm
• Salida: NPN, NO (normalmente abierto), 200 mA máx.
• Alimentación: 10 a 30 VDC
• Consumo propio: 12 mA
• Caída de tensión: 1,5 VDC máx.
• Histéresis: menor a 15 %
• Frecuencia de conmutación: 2000 Hz
• Protecciones: Contra cortocircuito
• Indicador: LED de estado de conmutación (4 LED)
• Carcasa: Latón niquelado, 8 x 8 mm, largo 40 mm
• Conexión: Cable PVC altamente flexible de 2 m, 3 hilos (café +, azul −, negro salida)
• Temperatura de operación: -25 °C a +70 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

¿Cómo elegir?

Esta es la versión NPN: la salida lleva la carga a 0 V y va con entradas sinking. Si tu PLC tiene entradas sourcing, elige la versión PNP (INS-Q08-B02PS-2C). El cuerpo de 8 x 8 mm reemplaza a un M8 cuando no hay espacio para la tuerca o cuando el sensor debe quedar al ras de una superficie plana. La distancia de 2 mm se mide con placa de 8 x 8 x 1 mm, y la frecuencia de 2000 Hz permite detectar piezas que pasan rápido.
