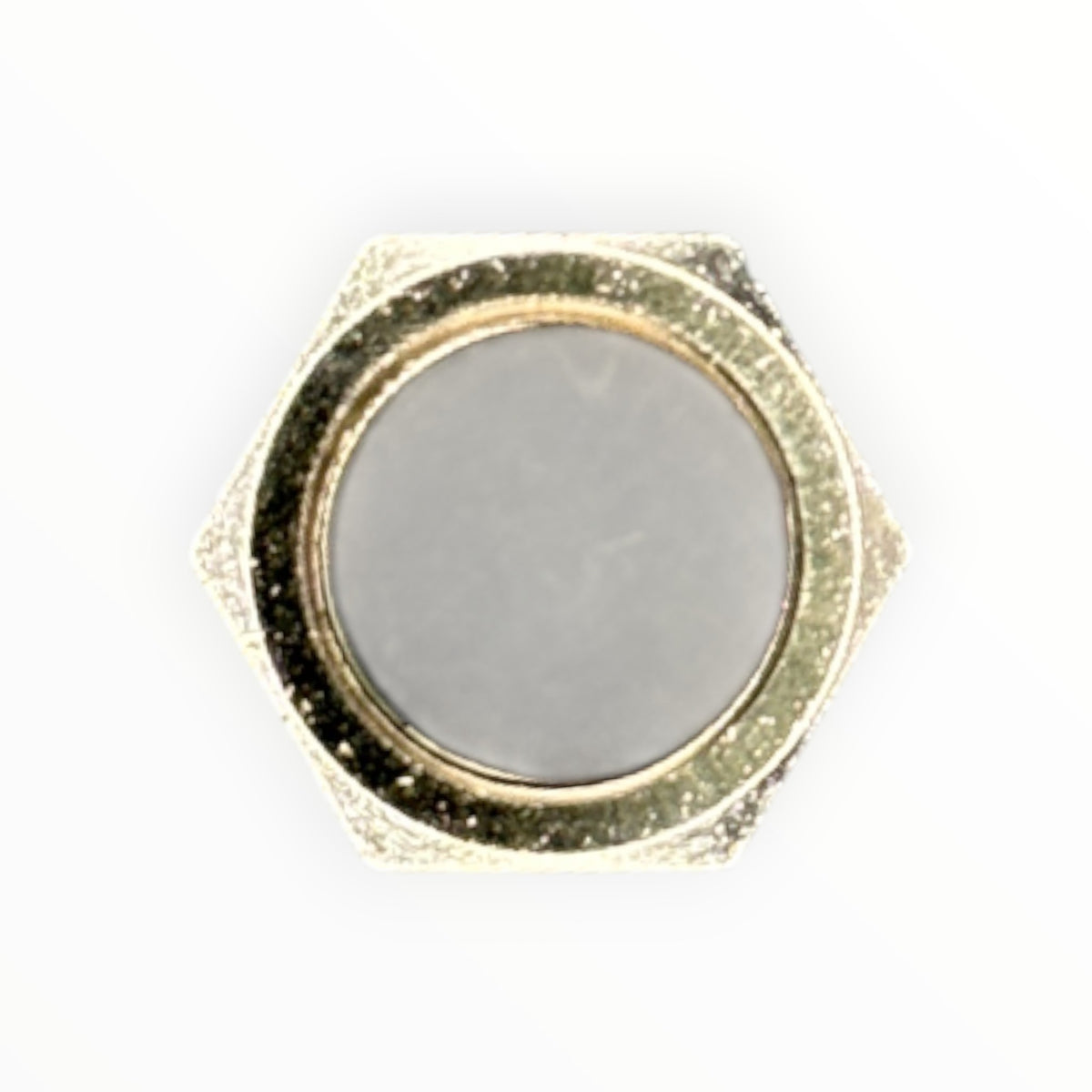

Sensor inductivo M18, PNP, NO, no rasante, sn 8 mm, para conector M12/3P

Sensor inductivo M18 PNP NO no rasante de 8 mm, di-soric, para conector M12 de 3 pines. Al ser no rasante alcanza 8 mm, más que los 5 mm de los M18 rasantes de la misma serie, a cambio de dejar la cabeza libre de metal alrededor. Cuerpo de latón niquelado de 79 mm. Su salida normalmente abierta entrega señal cuando detecta metal. El conector metálico M12 permite cambiar el sensor sin recablear el tablero.

Características y ficha técnica

• Modelo: INS-M18-N08PS-B3
• Marca: di-soric
• Serie: INS Standard
• Tipo: Sensor inductivo cilíndrico, rosca M18 x 1
• Distancia de detección: 8 mm, no rasante (non-flush)
• Placa de medición estándar: 24 x 24 x 1 mm
• Salida: PNP, NO (normalmente abierto), 200 mA máx.
• Alimentación: 10 a 30 VDC
• Consumo propio: 10 mA
• Caída de tensión: 1,5 VDC máx.
• Histéresis: menor a 10 %
• Frecuencia de conmutación: 300 Hz
• Protecciones: Contra cortocircuito
• Indicador: LED de estado de conmutación
• Carcasa: Latón niquelado, largo 79 mm
• Conexión: Conector metálico M12, 3 pines, codificación A
• Temperatura de operación: -25 °C a +70 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

Importante: el cable o conector M12 hembra se vende por separado (ver productos compatibles).

¿Cómo elegir?

PNP entrega el positivo de la alimentación en la salida y se usa con PLC de entradas sourcing; NPN conmuta a 0 V y se usa con entradas sinking. Revisa la entrada de tu PLC antes de comprar. Si necesitas que la señal aparezca al detectar la pieza, usa NO; si quieres señal permanente que se corte al detectar, usa NC. Con conector, el sensor se reemplaza en segundos sin tocar el tablero. No rasante exige dejar libre de metal la zona alrededor de la cabeza; si debe quedar embutido, elige la versión rasante de 5 mm. La distancia de 8 mm se mide con la placa estándar de 24 x 24 x 1 mm; con aluminio, bronce o piezas más chicas el alcance real es menor. Con 300 Hz de frecuencia de conmutación puede contar piezas o dientes que pasan rápido.

Productos compatibles

• Cable conector M12 hembra curvo 4 polos, 2 m
• Conector armable M12 hembra recto 4 polos
• Conector armable M12 hembra 90° 4 pines

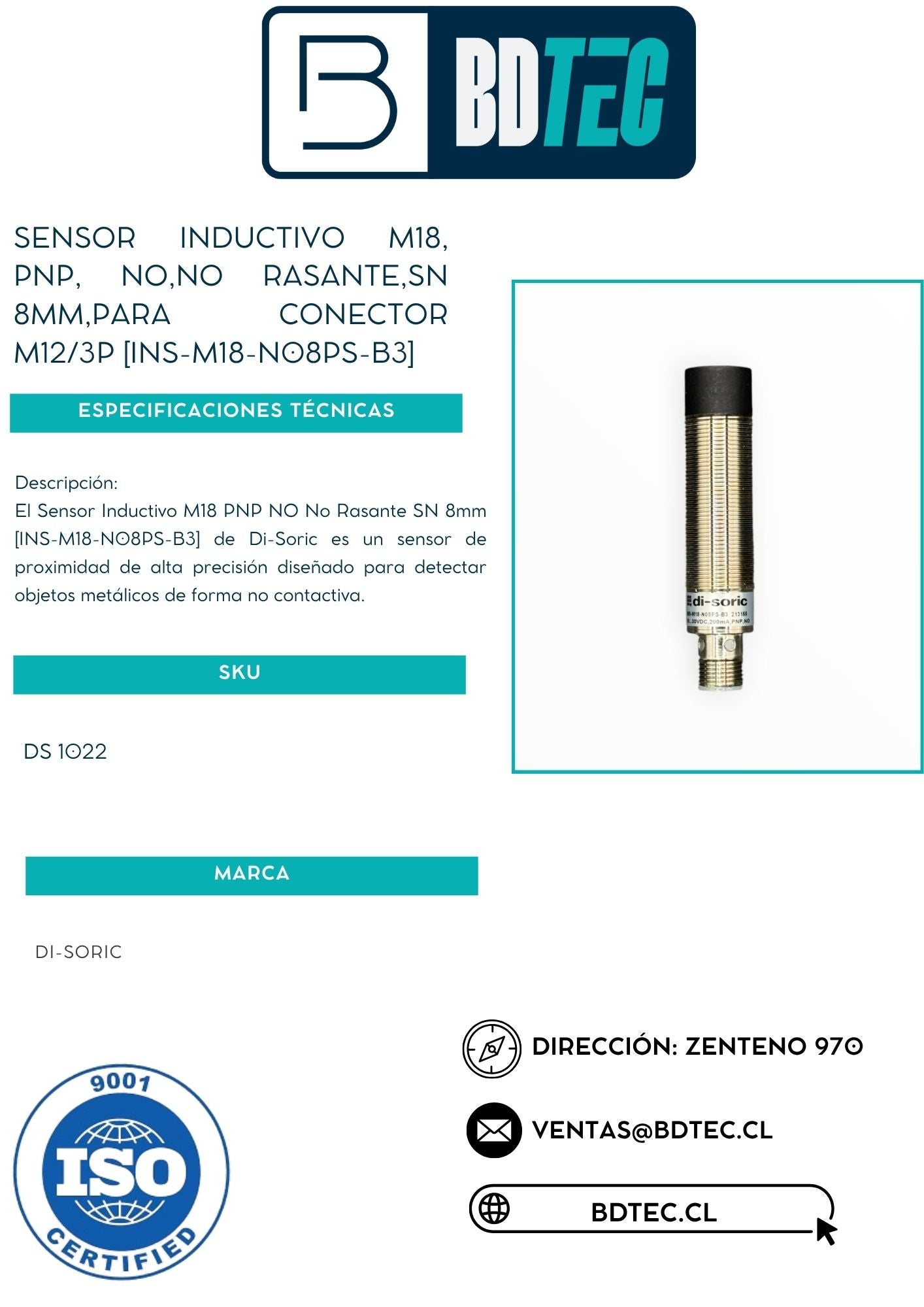

Ficha Técnica
