Relé térmico para contactor cjx2s 63a ~ 80a

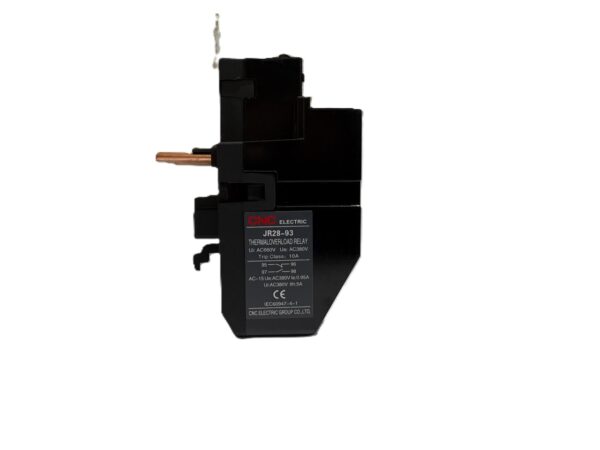

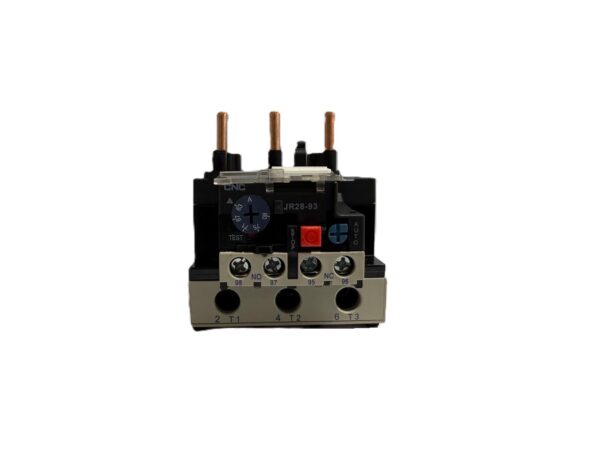

El Relé Térmico JR28S-93 63~80A es un dispositivo de protección electromecánico diseñado para la detección y desconexión automática ante sobrecarga o falla de fase en motores trifásicos de corriente alterna. Opera mediante elementos bimetálicos sensibles al calentamiento generado por la corriente, ofreciendo protección confiable para aplicaciones industriales. Compatible con contactores CJX2s-40/50/65/80/95. Su rango de ajuste de 63 a 80 A lo hace ideal para motores de potencia media-alta en sistemas de control y automatización.

Características técnicas y principales

• Protección integral: Sobrecarga en las tres fases y protección contra falta de fase (desequilibrio).
• Rango de ajuste de corriente: 63 ~ 80 A (ajuste continuo y preciso).
• Fusible aM/gG asociado: 80 A / 125 A.
• Clase de disparo: Clase 10A según norma IEC 60947-4-1.
• Reset: Manual o automático (seleccionable según necesidad).
• Compensación de temperatura: Incorporada para mantener precisión en variaciones ambientales.
• Indicadores y controles: Indicador de estado, botón de prueba (TEST) y botón de parada.
• Contactos auxiliares: 1 NA + 1 NC (aislados galvánicamente).
• Voltaje nominal de aislamiento (Ui): AC 690 V.
• Voltaje de empleo nominal (Ue): Hasta AC 690 V.
• Frecuencia: 50/60 Hz.
• Compatibilidad con contactores: Montaje directo sobre CJX2(s)-40, CJX2(s)-50, CJX2(s)-65, CJX2(s)-80 y CJX2(s)-95.
• Instalación: Acoplado al contactor o independiente (con base opcional).
• Dimensiones: 100 × 117 × 81 mm (alto × ancho × profundidad, serie JR28s-93)
• Grado de protección: IP20.
• Condiciones ambientales: Temperatura ambiente -5 °C a +40 °C (media de 24 h ≤ +35 °C), altitud hasta 2000 m, grado de contaminación 3.
• Peso: 0,45 kg (sin base).
