Válvula 5/2 conexión 1/2 serie 400

Electroválvula 5/2 de 1/2" serie 400 de XCPC, simple solenoide con retorno por resorte. Con área efectiva de 50 mm² (Cv 2,79) entrega mucho más caudal que las series 200 y 300, por lo que sirve para cilindros de gran diámetro, actuadores de válvulas de proceso y equipos que necesitan mover mucho aire rápido. Es pilotada internamente y se instala en línea.

Características y ficha técnica

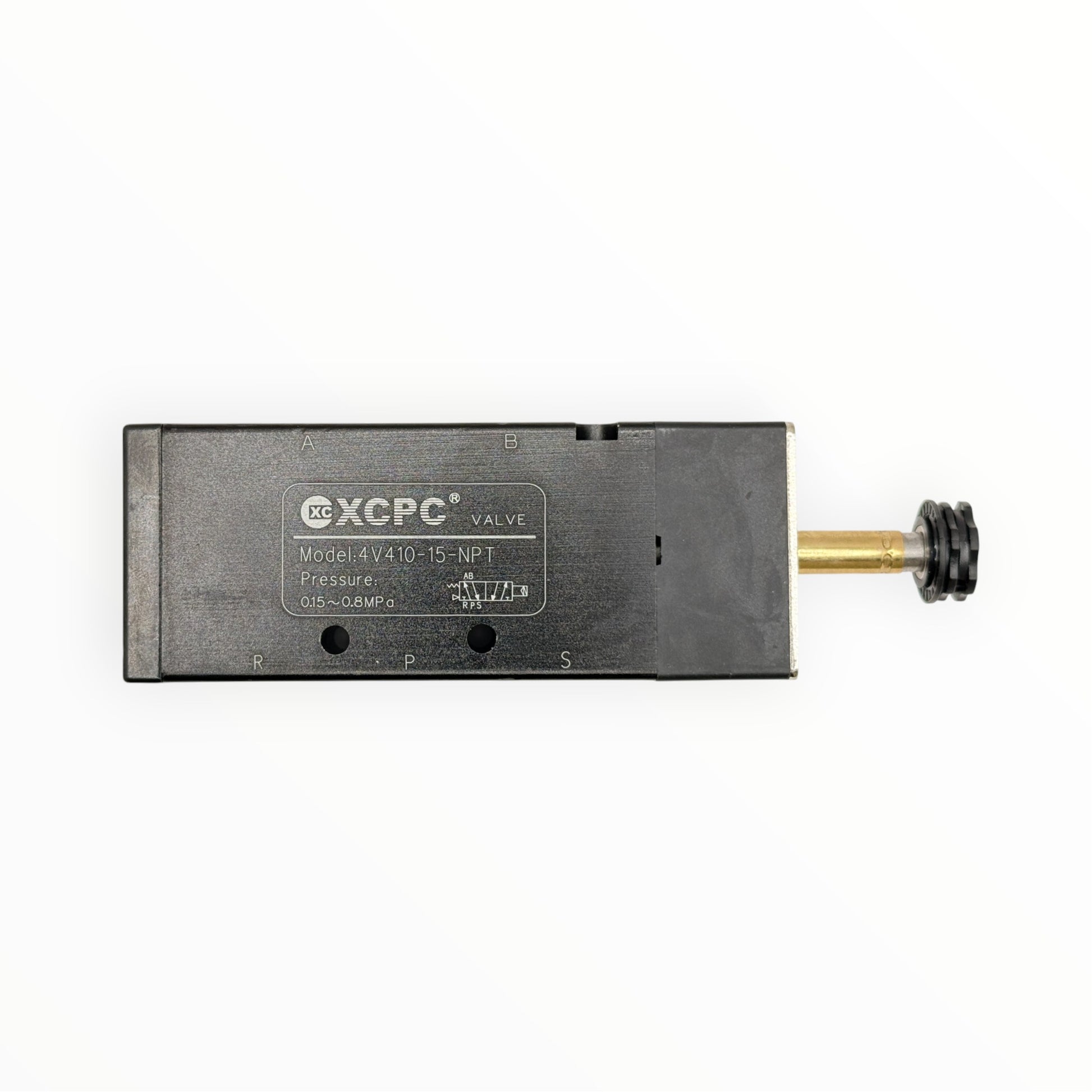

• Modelo: 4V410-15
• Tipo: Electroválvula 5 vías, 2 posiciones, simple solenoide
• Retorno: Por resorte

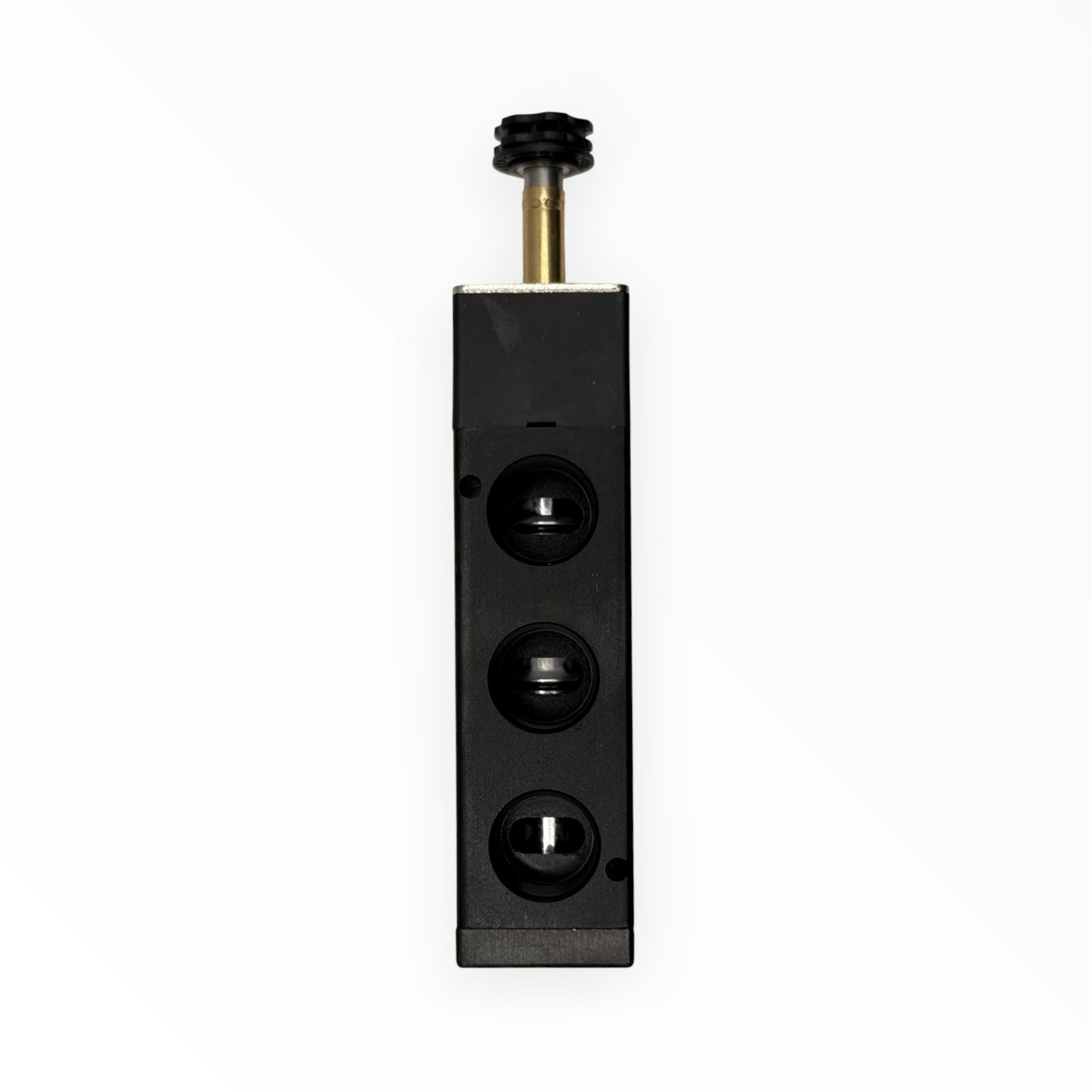

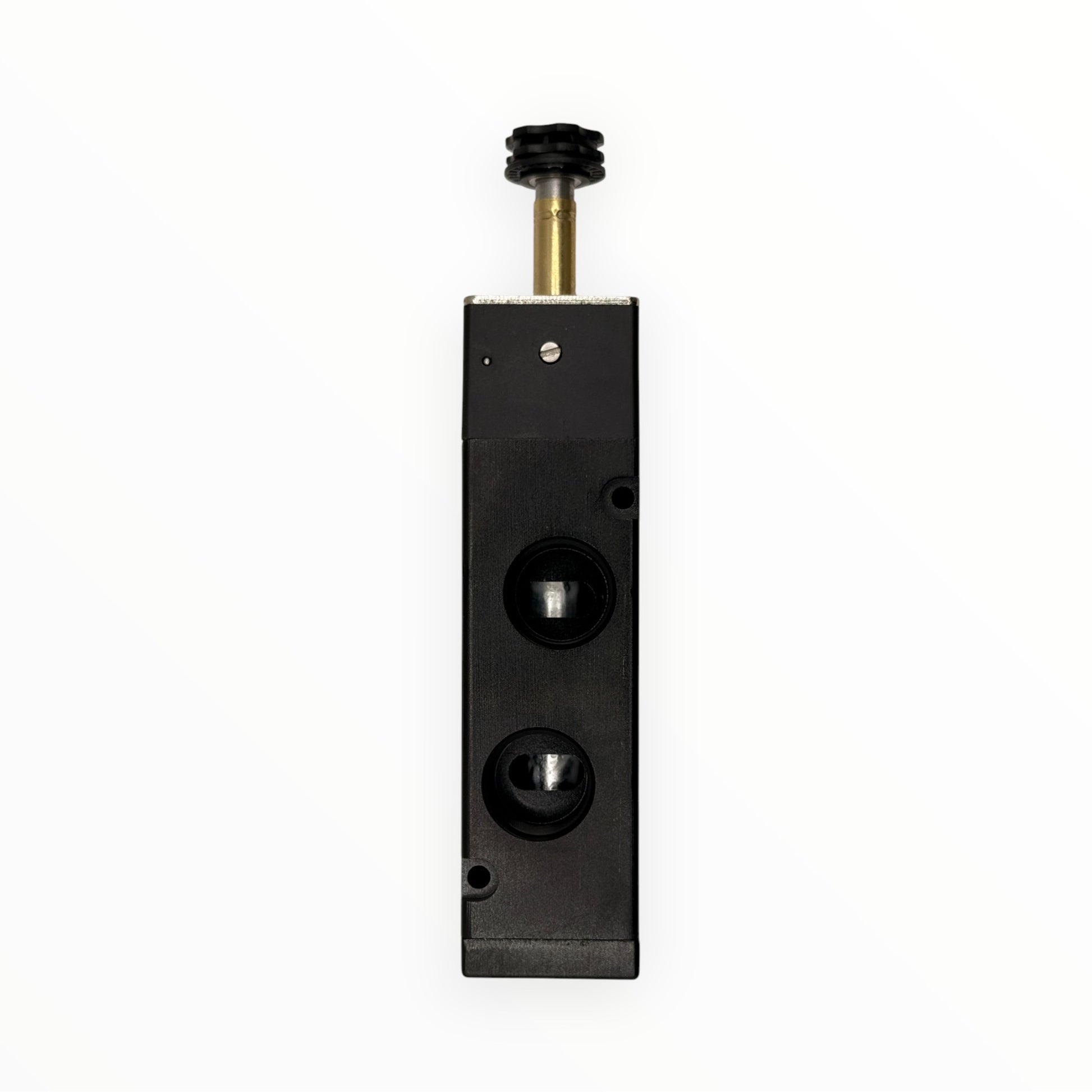

• Conexiones: 5 puertos 1/2" NPT (entrada, salidas A/B y escapes)
• Área efectiva: 50 mm² (Cv 2,79)
• Accionamiento: Pilotado interno
• Fluido: Aire filtrado a 40 µm
• Presión de trabajo: 1,5 a 8 bar (0,15 a 0,8 MPa)
• Presión máxima de prueba: 12 bar (1,2 MPa)
• Temperatura de trabajo: 5 °C a 50 °C
• Tolerancia de voltaje: ±10 %
• Protección de bobina: Clase F, IP65
• Frecuencia máxima: 5 ciclos por segundo
• Tiempo mínimo de excitación: 0,05 s
• Consumo de bobina: AC 4,5 VA / DC 3 W

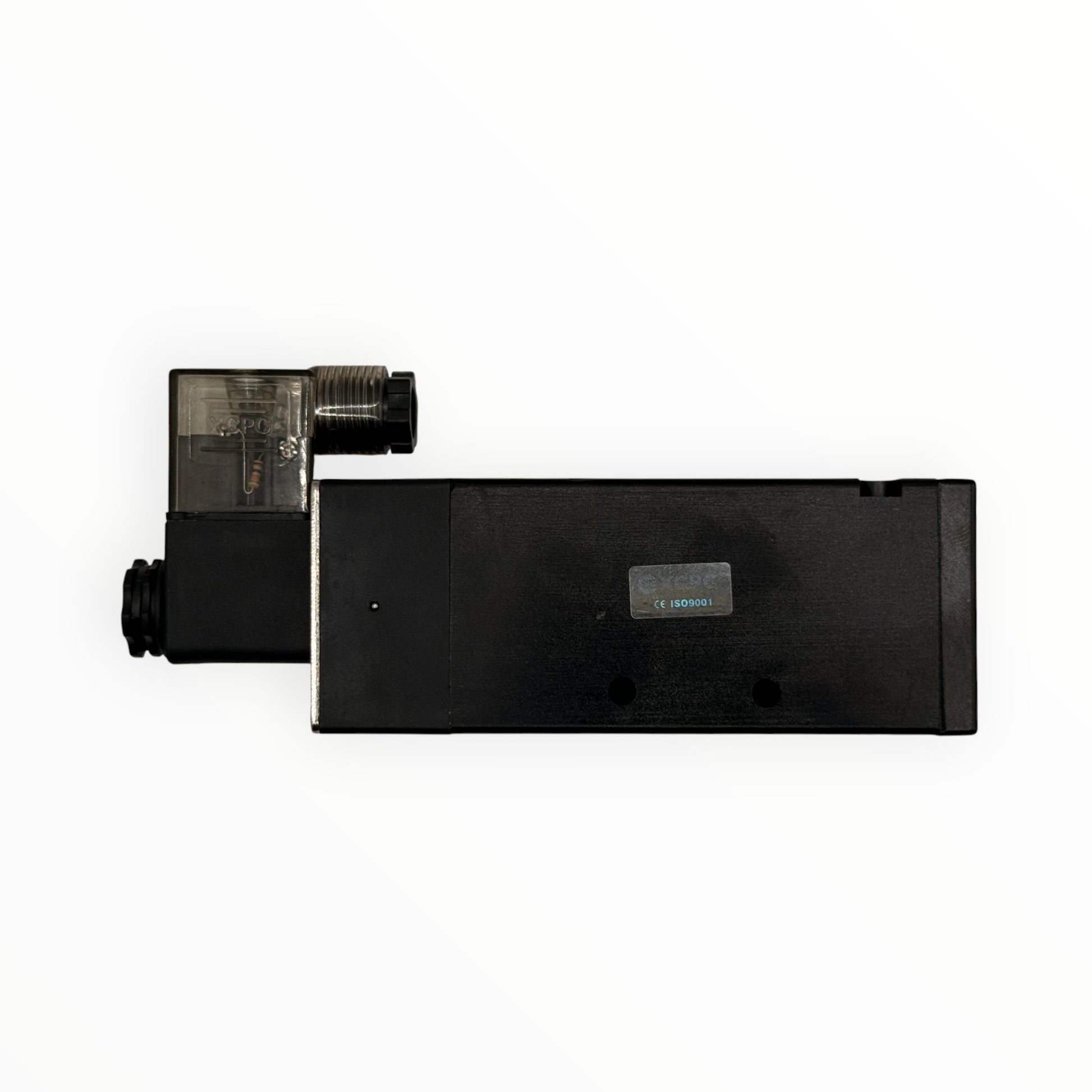

Importante: la bobina se vende por separado; consúltanos el voltaje disponible para la serie 400.

¿Cómo elegir?

Elige la serie 400 cuando la serie 300 (Cv 1,40) se queda corta de velocidad o el cilindro es de gran diámetro. Usa mangueras de 10 a 12 mm o de 1/2" para no perder el caudal que la válvula entrega. Usa simple solenoide cuando el cilindro debe volver solo a su posición al cortar la señal. Instala un filtro regulador antes de la válvula: la válvula requiere aire filtrado a 40 µm.

Productos compatibles

• Electroválvula 5/2 1/4" cuerpo grande 4V310-08
• Silenciador de bronce 1/2" NPT
• Conector recto 1/2" NPT x tubo 10 mm
• Conector recto 1/2" NPT x tubo 12 mm
• Conector recto 1/2" NPT x tubo 1/2"
