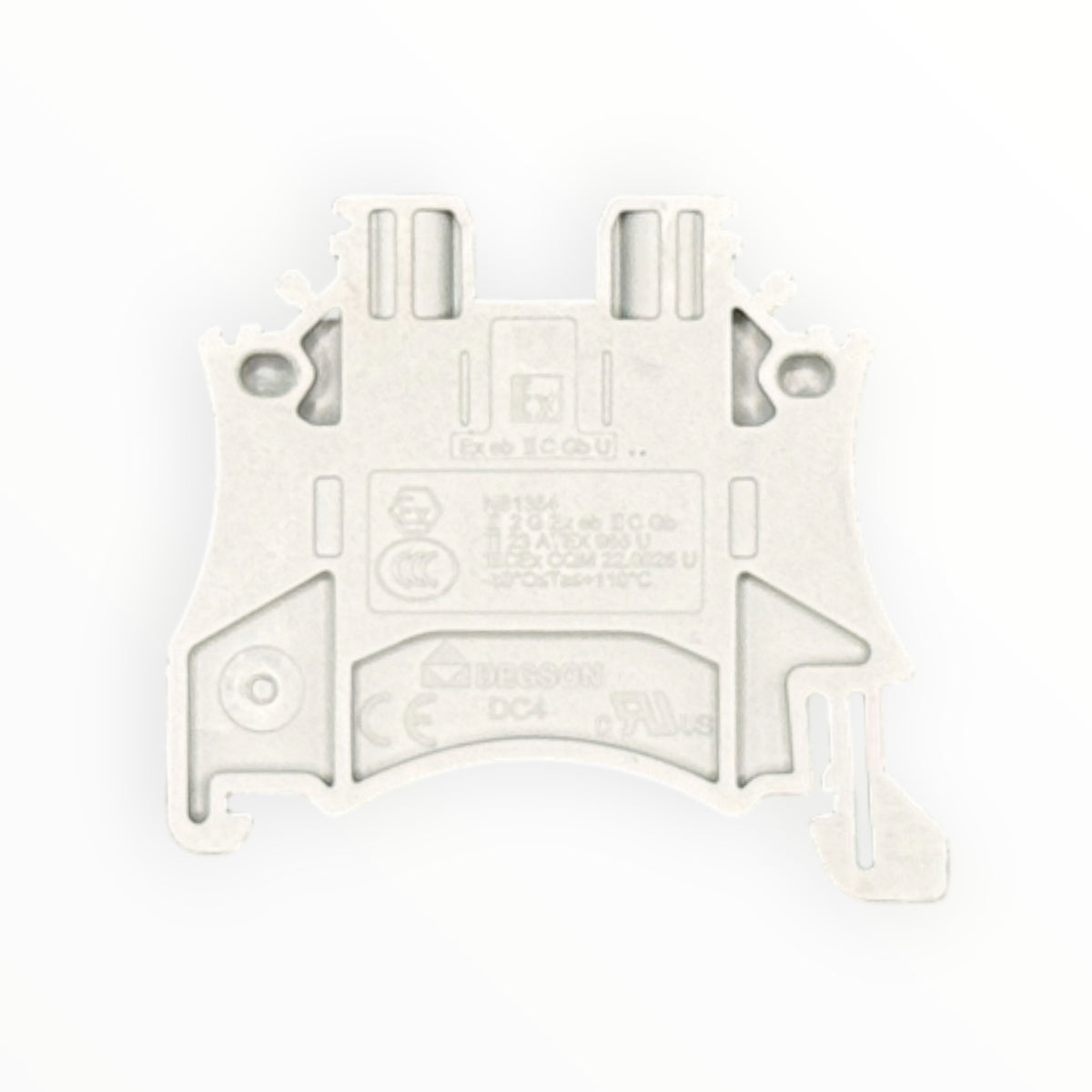

Borne de conexión tornillo 4 mm

Borne de paso para riel DIN de 4 mm², con conexión a tornillo y jaula de acero, modelo DC4-01P-1Y-12A(H). Tiene dos puntos de conexión unidos por una pieza de cobre estañado, y se usa para conectar y distribuir cables de control y de fuerza en tableros eléctricos. Acepta cables rígidos y flexibles de 0,5 a 4 mm² (22-10 AWG) y mide 6,1 mm de ancho, así que se pueden montar muchos bornes juntos en poco espacio. El cuerpo es de PA66 con clasificación UL94 V-0.

Características y ficha técnica

• Modelo: DC4-01P-1Y-12A(H)
• Tipo: Borne de paso a tornillo con jaula, 2 conexiones
• Sección de cable: 0,5 a 4 mm² (22-10 AWG), rígido y flexible
• Tensión y corriente IEC: 1000 V / 32 A; categoría de sobretensión III, grado de contaminación 3
• Tensión de impulso: 8 kV
• Tensión y corriente UL: 600 V / 30 A
• Tornillo y torque: M3, 0,65 N·m (6 lb·in)
• Largo de pelado: 8 a 9 mm
• Temperatura de trabajo: -40 a +105 °C
• Materiales: Cuerpo PA66 UL94 V-0; conductor de cobre estañado; tornillo y jaula de acero zincado
• Dimensiones: 6,1 mm de ancho, 42,3 mm de largo y 37,4 mm de alto
• Norma: IEC 60947-7-1
• Montaje: Riel DIN
• RoHS: Sí

¿Cómo elegir?

Elige el borne por el cable más grueso que conectarás: este acepta hasta 4 mm² y 32 A según IEC. Pela 8 a 9 mm y aprieta el tornillo M3 a 0,65 N·m; con cable flexible conviene poner ferrul para que no queden hilos fuera de la jaula. Para dos cables en el mismo punto usa un ferrul doble que no pase de 4 mm² en total. Al final de cada fila coloca una tapa final D-DC2.5 en el lado abierto del último borne: sin ella, la pieza metálica queda expuesta.

Productos compatibles

• Tapa final D-DC2.5 para bornes de 2,5 y 4 mm²
• Ferrul doble 2 x 0,75 mm² gris (100 u)
• Ferrul doble 2 x 1,5 mm² gris (100 u)
