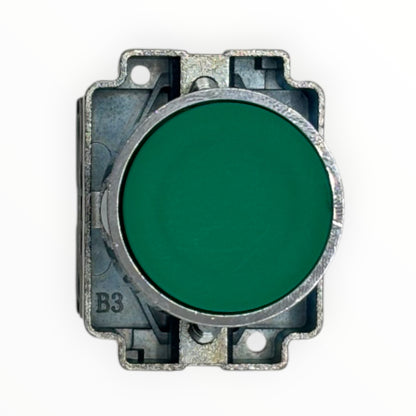

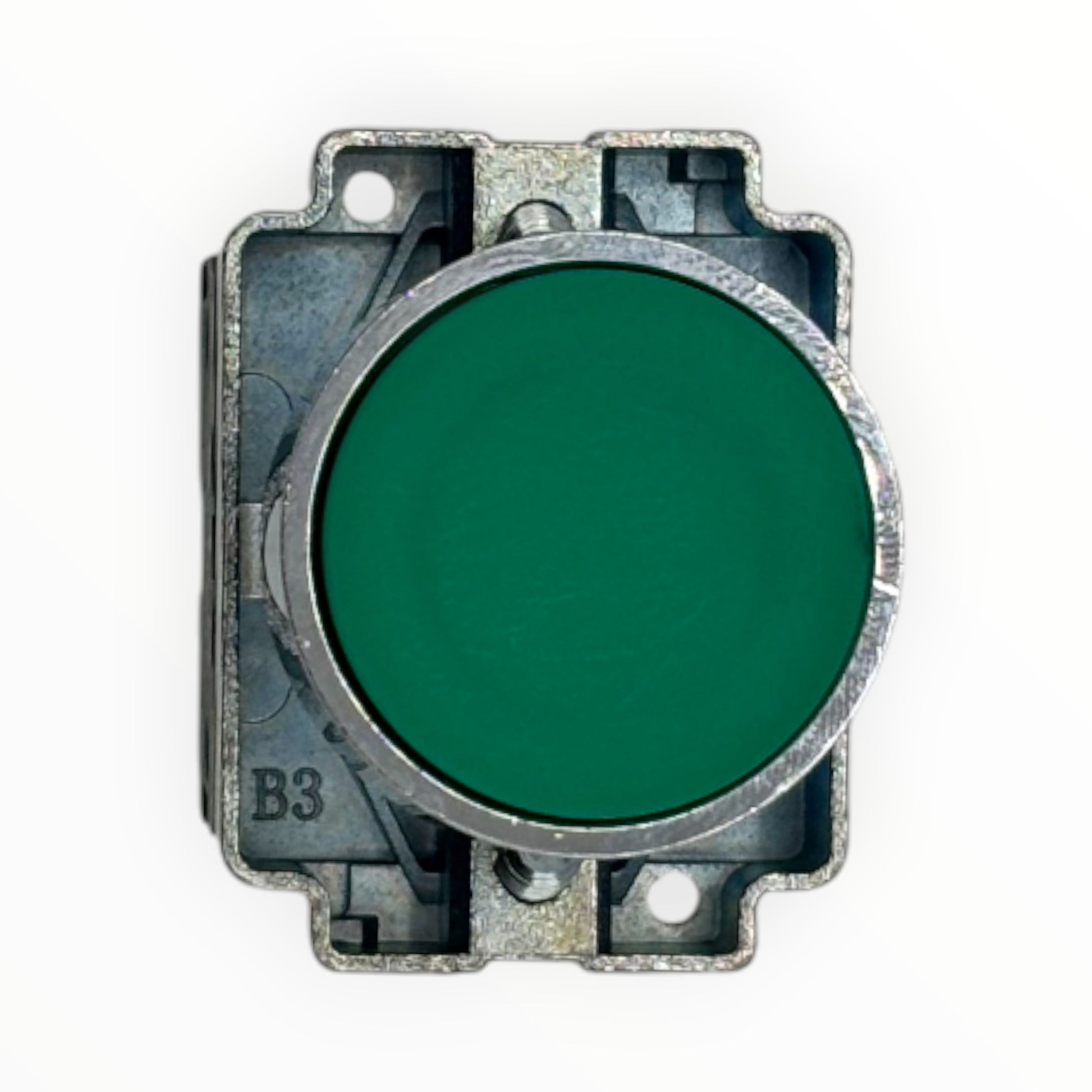

• Botón pulsador 22 mm verde CNTD CB2-BA31

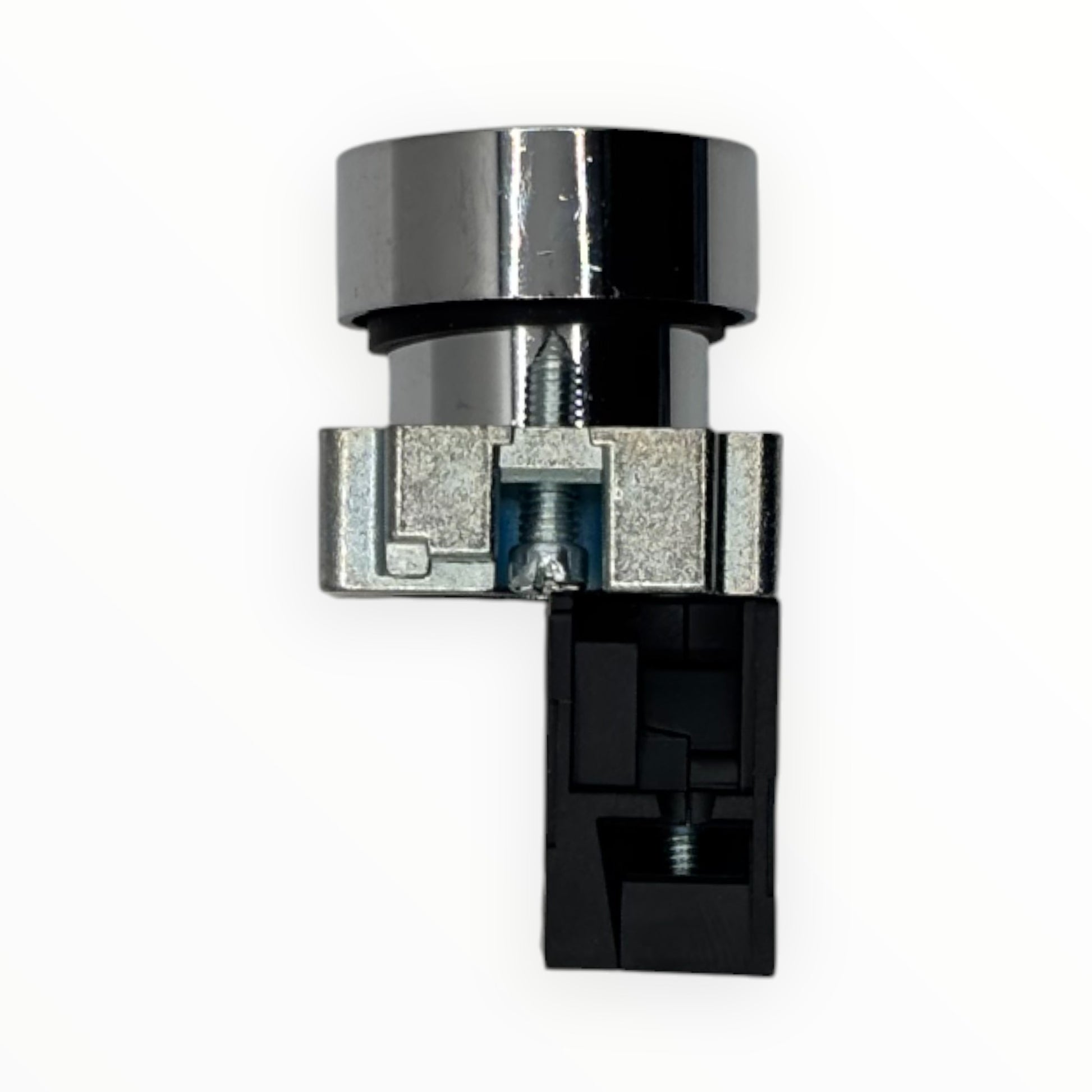

  • Botón pulsador 22 mm verde CNTD CB2-BA31 - vista 2
  • Botón pulsador 22 mm verde CNTD CB2-BA31 - vista 3
  • Botón pulsador 22 mm verde CNTD CB2-BA31 - vista 4
1 4
CNTDSerie CB2, pulsador de 22 mm con base metálica. También se conoce como serie CXB2 (mismo código de pedido) · Electrónica

Botón pulsador 22 mm verde

Botón pulsador 22 mm verde

SKU: CN 1033 · Modelo CB2-BA31

Contactos1NA
Grado de protecciónIP65
Tensión de aislamiento (Ui)600 V
Tensión de impulso (Uimp)6 kV
Clasificación de contactosA600 / N600
Diámetro de montaje22 mm

Botón pulsador verde de 22 mm con contacto NA, modelo CB2-BA31 de CNTD. Es un pulsador plano de retorno automático: el contacto se cierra mientras se mantiene apretado y se abre al soltarlo, por eso se usa como botón de marcha o partida. Tiene base metálica y bloque de contacto enchufable CB2-BE101 con bornes de tornillo. Se monta en tableros, botoneras y cajas perforadas de 22 mm.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloCB2-BA31
SerieCB2, pulsador de 22 mm con base metálica. También se conoce como serie CXB2 (mismo código de pedido)
TipoPulsador plano de retorno automático (código A)
ColorVerde (código 3)

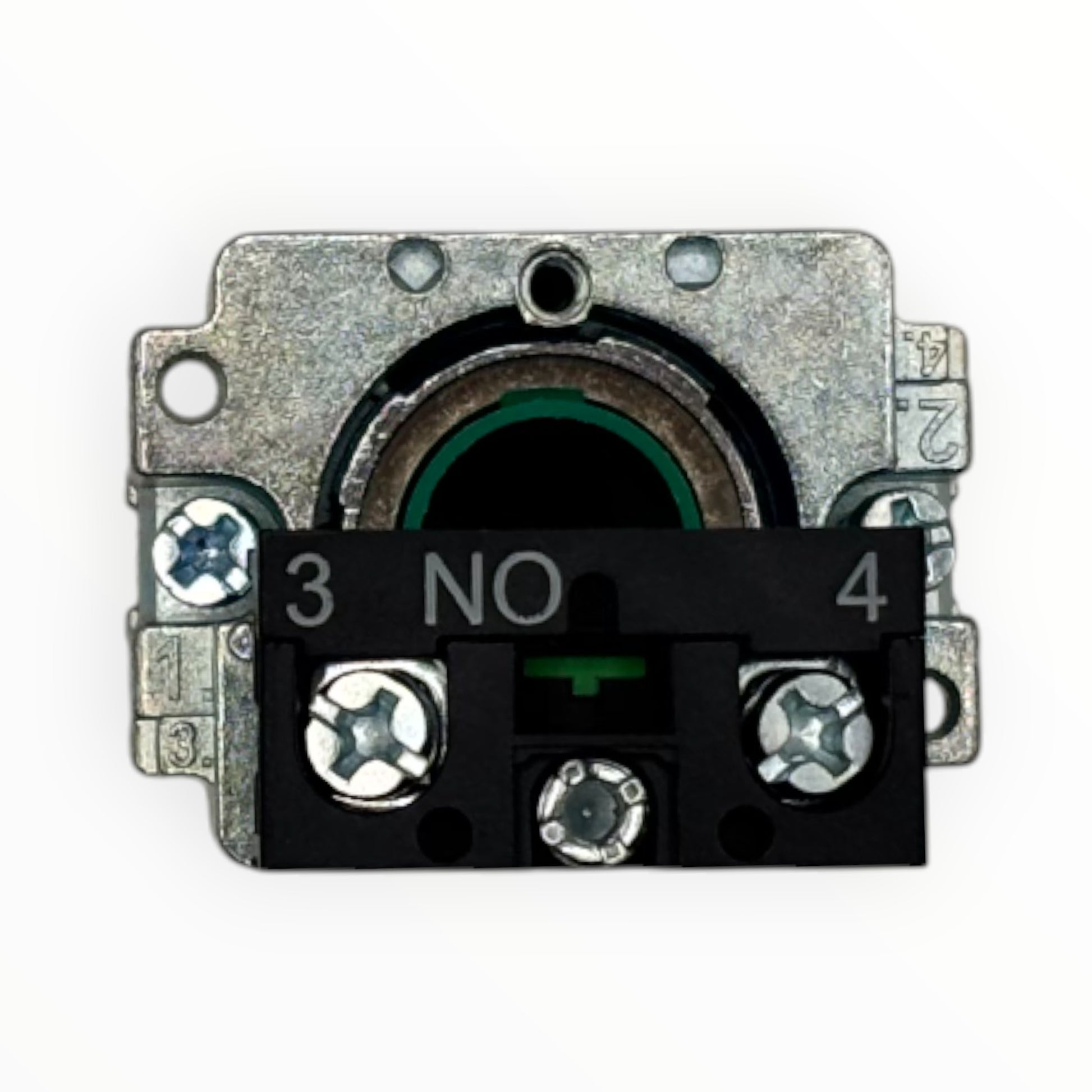

Contactos1NA (código 1), bornes 3-4

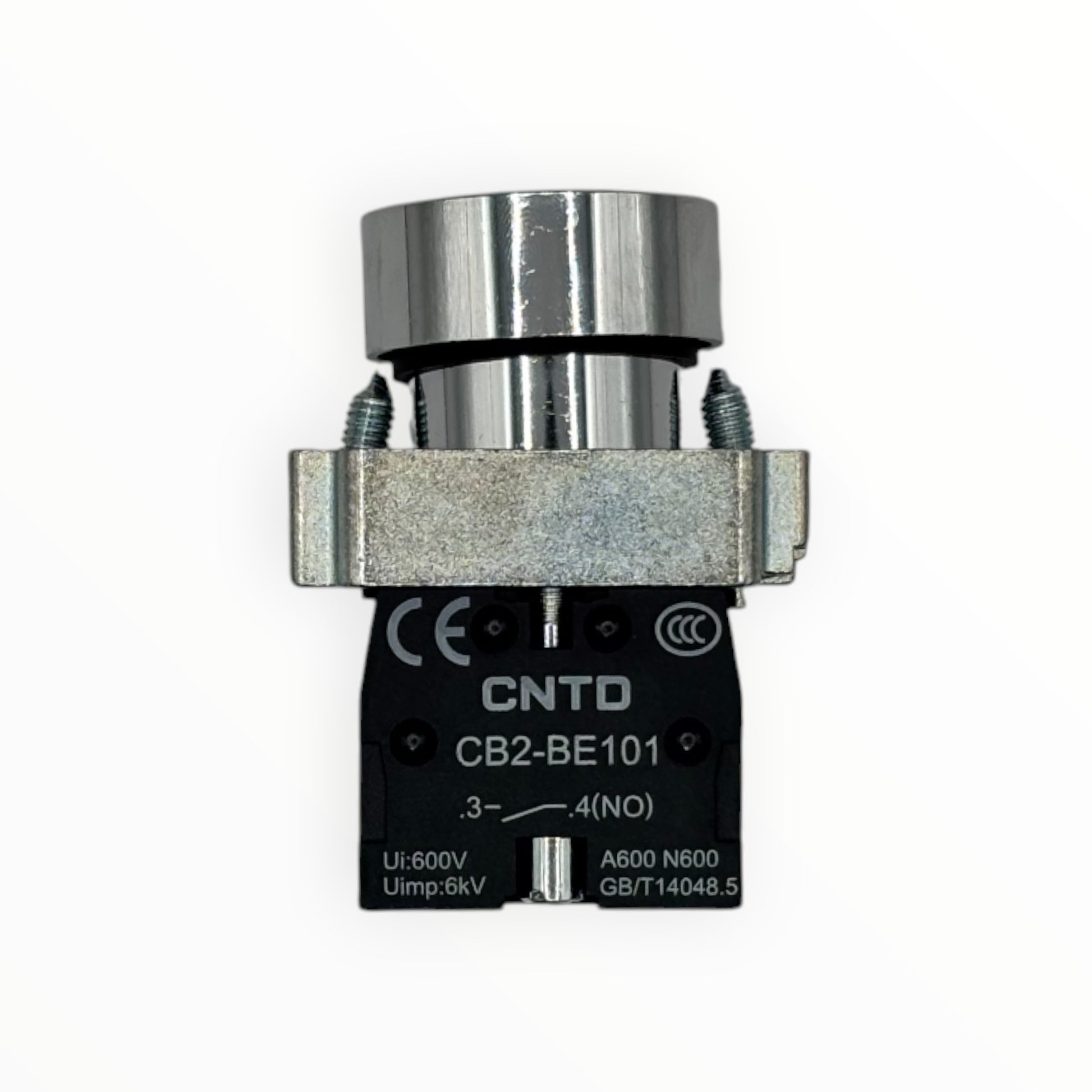

Bloque de contactoCB2-BE101 enchufable, bornes de tornillo; 26,2 x 29,1 x 15 mm
Tensión de aislamiento (Ui)600 V
Tensión de impulso (Uimp)6 kV
Clasificación de contactosA600 / N600
Diámetro de montaje22 mm
Grado de protecciónIP65
NormaGB/T 14048.5
MarcasCE y CCC en el bloque
¿Cómo elegir?

El contacto NA del botón verde se cablea en paralelo con un contacto auxiliar del contactor para que el motor siga funcionando al soltar el botón (autorretención); la parada se hace con un pulsador rojo NC en serie con la bobina. Si quieres marcha y parada en una sola perforación de 22 mm, elige el doble pulsador CB2-BL8325. Para indicar que el equipo está en marcha, suma una luz piloto verde del mismo diámetro y del voltaje de tu circuito de mando.
