Botón selector 3 posiciones 22 mm

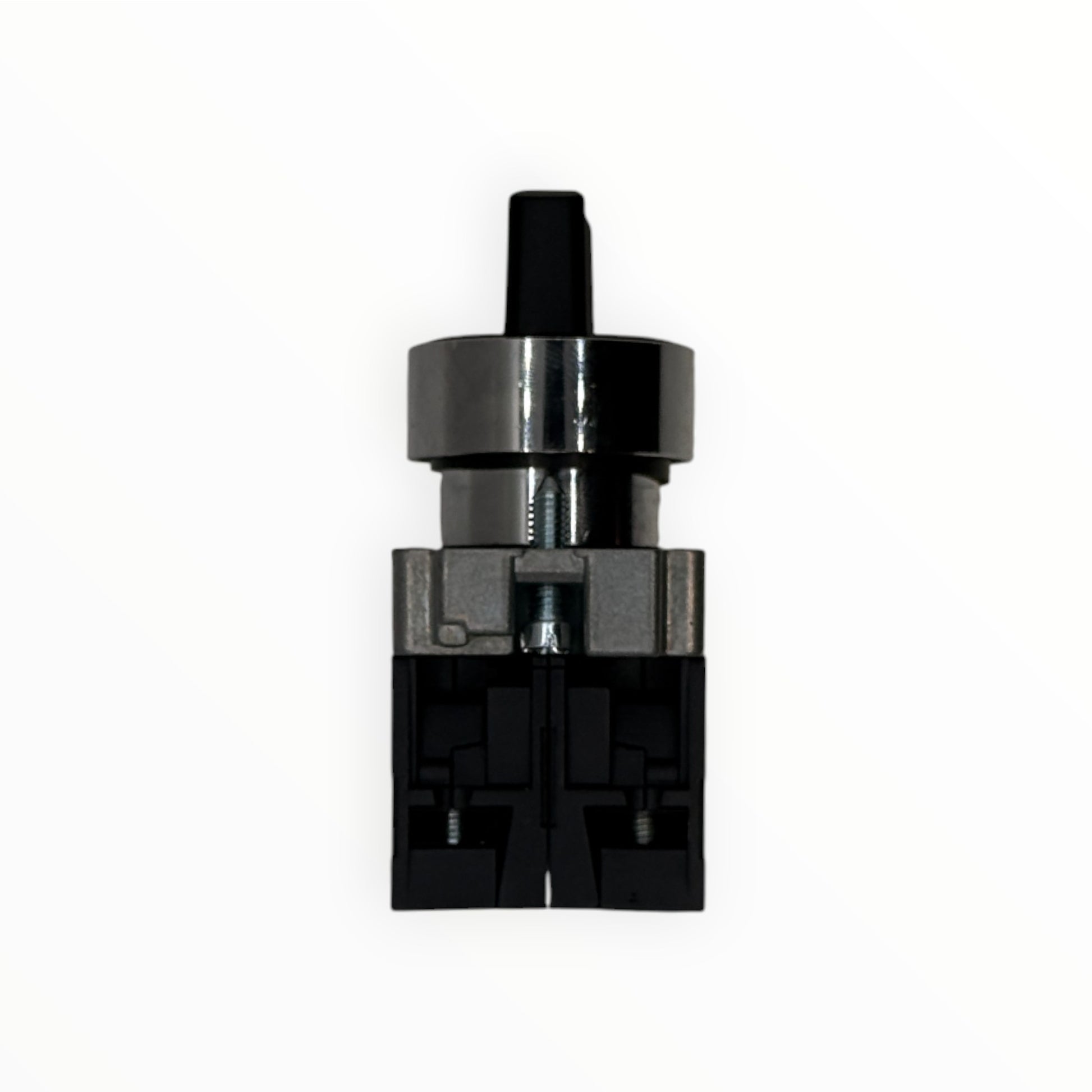

Botón selector de 3 posiciones de 22 mm de CNTD, serie CB2. Trae manilla corta negra con franja blanca que indica la posición y dos bloques de contacto NA CB2-BE101 montados en la base metálica. Con dos contactos independientes permite mandar dos funciones distintas desde un solo selector, con una posición central. Se usa para elegir modos como manual, apagado y automático, o dos sentidos de giro, en tableros y botoneras de 22 mm.

Características y ficha técnica

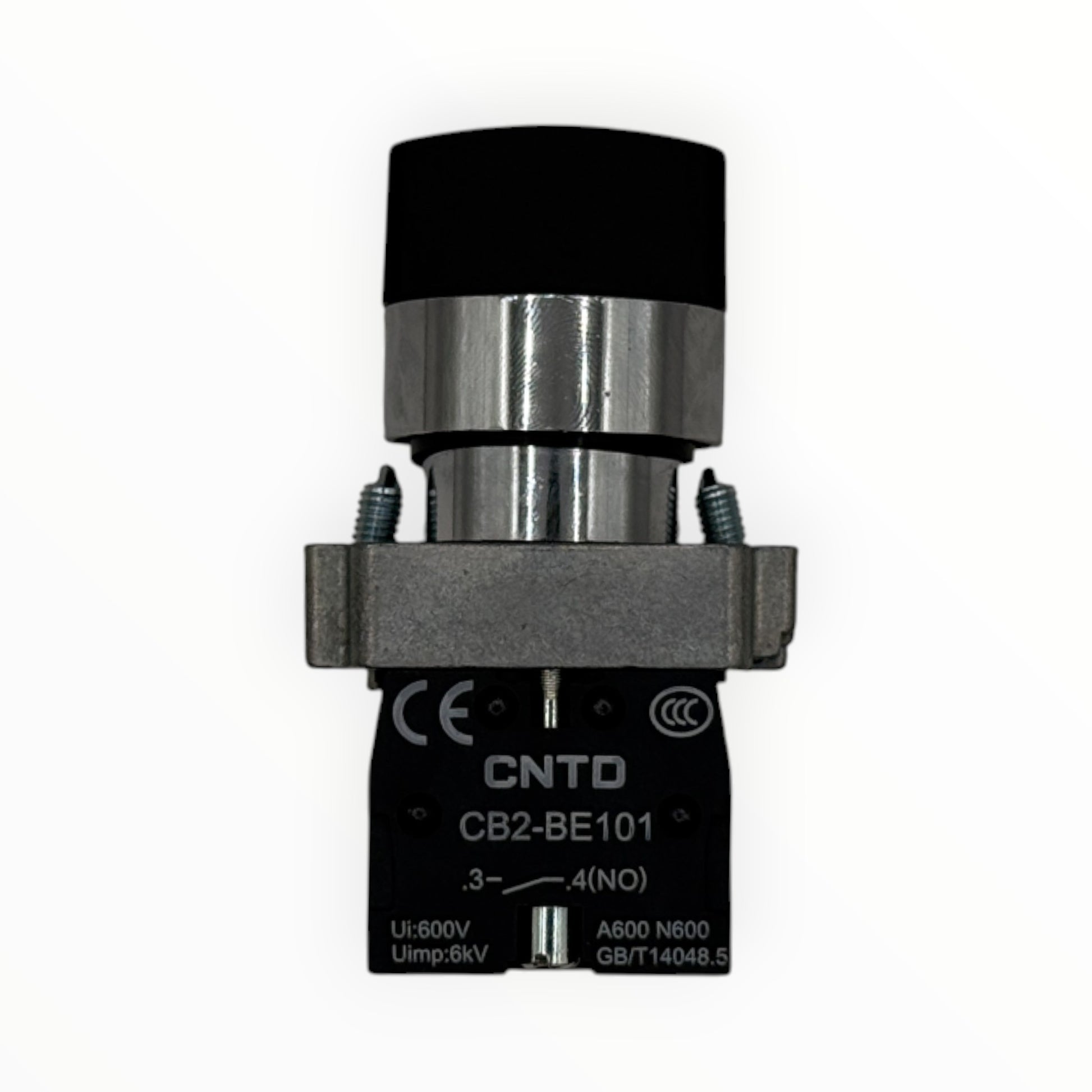

• Modelo: CB2-BE101 (código de los bloques de contacto)
• Serie: CB2, base metálica de 22 mm. También se conoce como serie CXB2
• Tipo: Selector de 3 posiciones

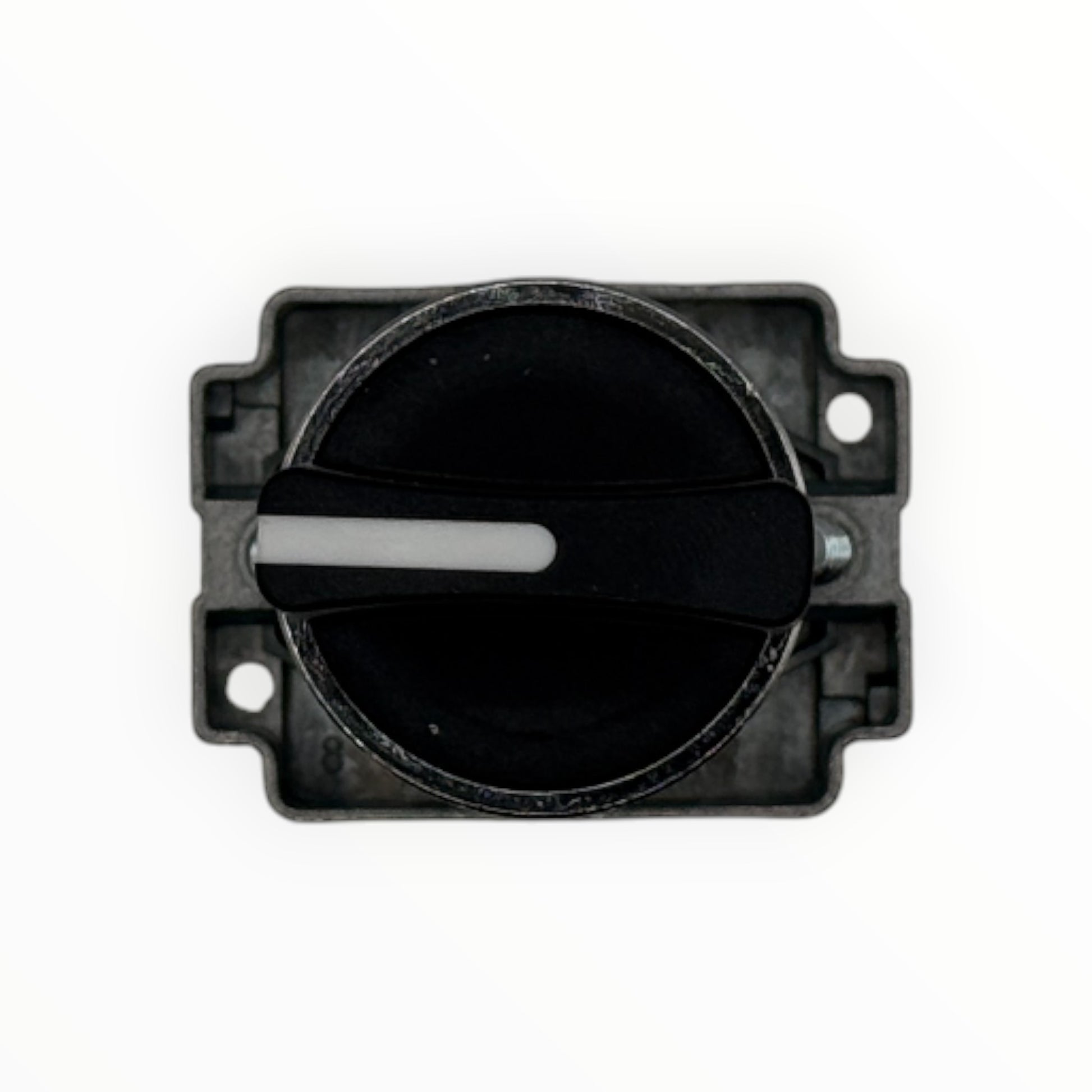

• Manilla: Corta, negra con franja blanca

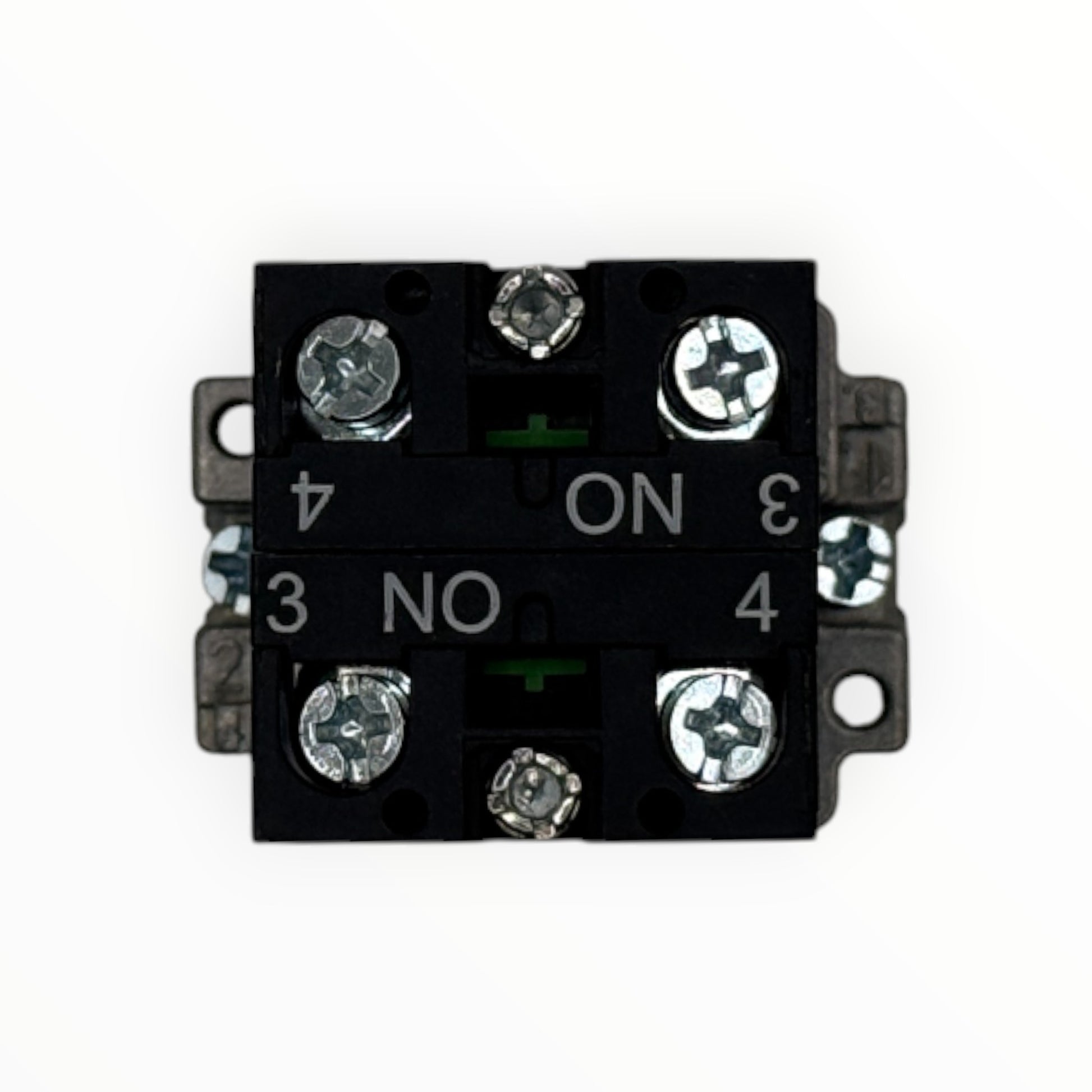

• Contactos: 2NA: dos bloques CB2-BE101, bornes 3-4 en cada uno
• Tensión de aislamiento (Ui): 600 V
• Tensión de impulso (Uimp): 6 kV
• Clasificación de contactos: A600 / N600
• Diámetro de montaje: 22 mm
• Grado de protección: IP65
• Norma: GB/T 14048.5
• Marcas: CE y CCC en los bloques

¿Cómo elegir?

Un selector de 3 posiciones con dos contactos NA sirve para elegir entre dos modos de operación con una posición central, por ejemplo manual y automático, o avance y retroceso. La serie tiene dos versiones: la de posiciones fijas (BD33) y la que vuelve sola al centro (BD53); si tu aplicación exige una de las dos, confírmalo con nosotros antes de comprar. Si solo necesitas encender y apagar, basta con el selector de 2 posiciones.
