XCPCNeumática

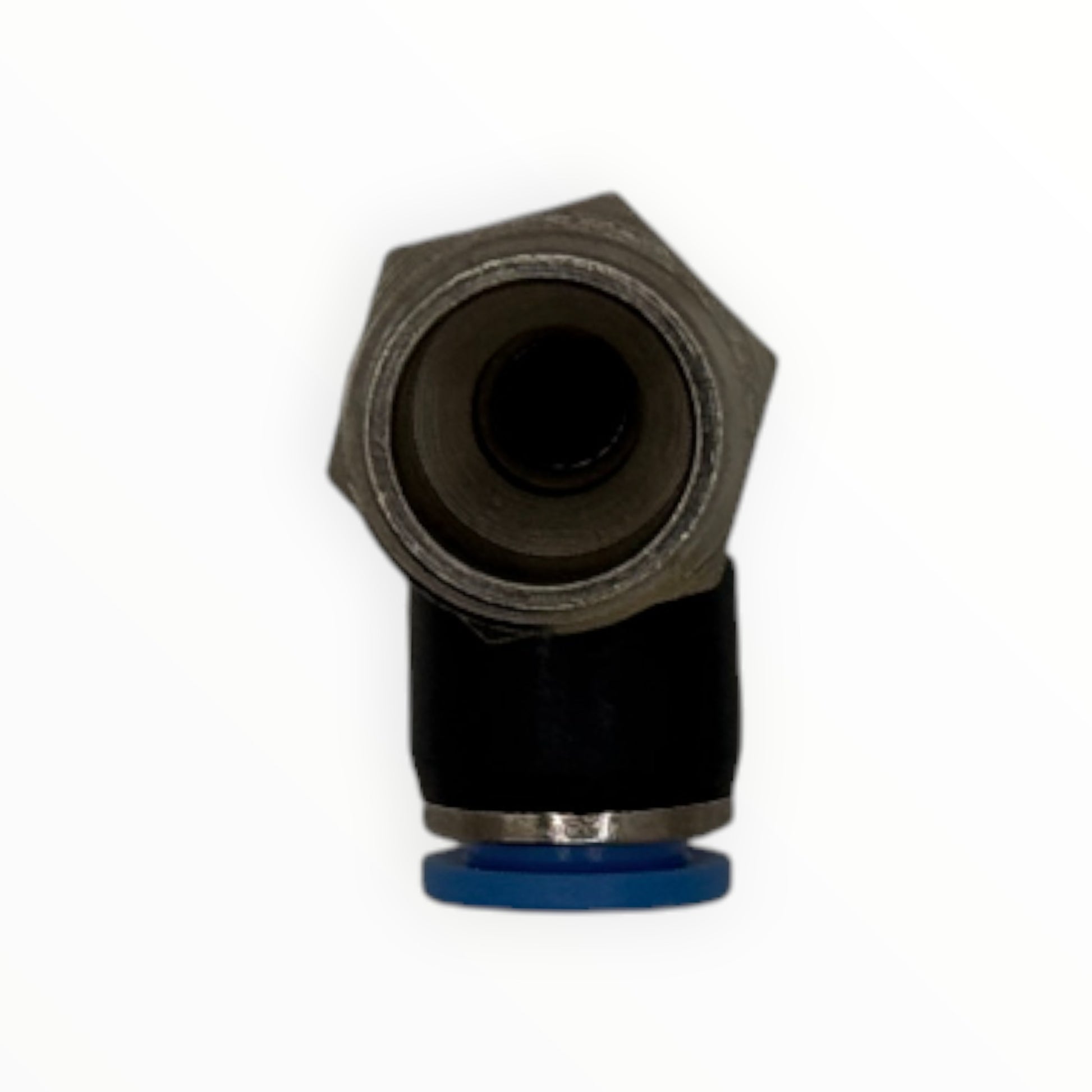

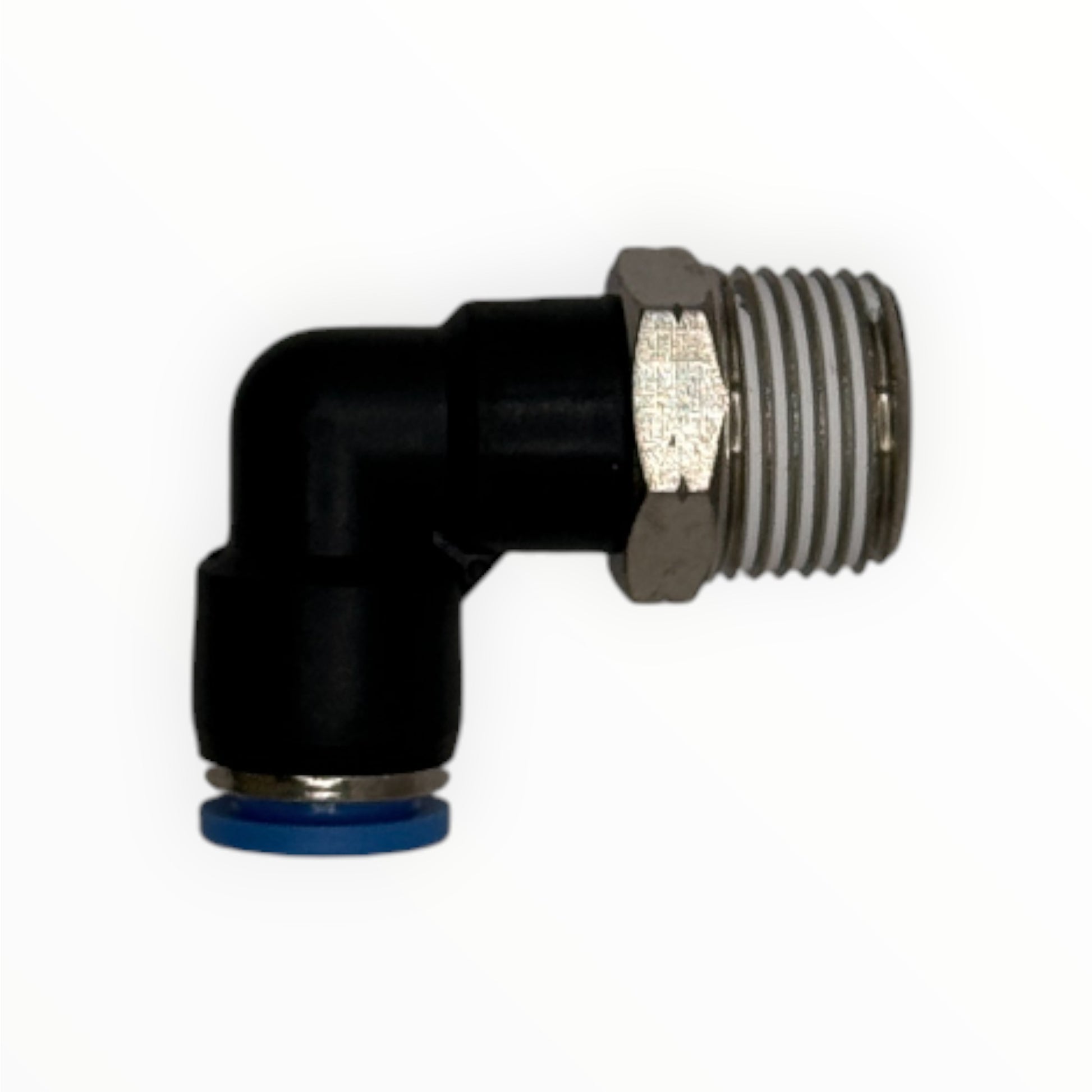

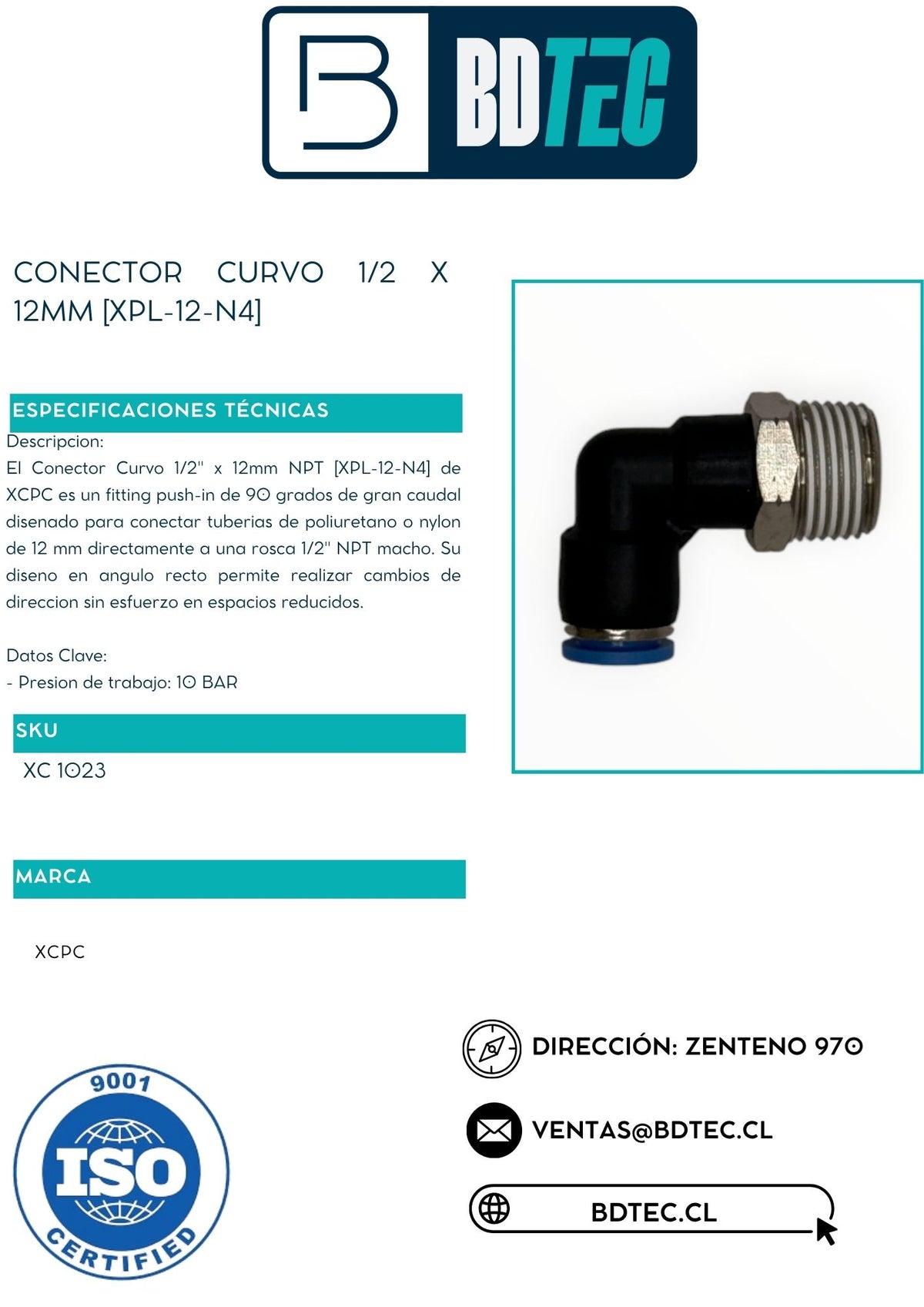

Conector neumático curvo 1/2 x 12 mm

Conector neumático curvo 1/2 x 12 mm

SKU: XC 1023 · Modelo XPL-12-N4

Rosca1/2" NPT macho
Presión de trabajo0 a 1,0 MPa
Temperatura de trabajo0 a 60 °C
FluidoAire comprimido y vacío
VacíoHasta -750 mmHg

Conector neumático curvo push-in de 90° para tubo de 12 mm de diámetro exterior y rosca 1/2" NPT, modelo XPL de XCPC. Une la manguera con la puerta del equipo y la saca en ángulo recto, pegada al cuerpo del componente, en líneas de alimentación, unidades de mantenimiento y equipos de alto consumo con puerta 1/2" NPT. El tubo se conecta empujándolo hasta el fondo y se libera presionando el anillo azul, sin herramientas. Sirve tanto para aire comprimido como para vacío.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloXPL-12-N4
TipoConector curvo (codo) push-in 90°
Rosca1/2" NPT macho
Tubo compatibleØ exterior 12 mm, nylon o poliuretano
FluidoAire comprimido y vacío
Presión de trabajo0 a 1,0 MPa (0 a 10 bar)
VacíoHasta -750 mmHg (10 Torr)
Temperatura de trabajo0 a 60 °C
ConstrucciónCuerpo negro, rosca metálica niquelada con hexágono para llave
Sello de roscaSellante preaplicado de fábrica
Retención del tuboGarra de sujeción, empaquetadura en U y anillo de liberación

Importante: la rosca ya trae sellante aplicado, por lo que no necesita cinta de teflón en la primera instalación.

¿Cómo elegir?

Mide el diámetro exterior del tubo (no el interior): este modelo es para tubo métrico de 12 mm y no sirve con tubo en pulgadas. Luego confirma que la puerta del equipo sea 1/2" NPT; una rosca de otro tipo no sella bien aunque tenga la misma medida nominal. Si el tubo sale en línea recta y hay espacio, basta un conector recto; si la manguera choca con otra pieza o queda doblada, el curvo evita que se estrangule.
