Conector neumático curvo 1/8 x 10 mm

Conector neumático curvo push-in de 90° para tubo de 10 mm de diámetro exterior y rosca 1/8" NPT, modelo XPL de XCPC. Une la manguera con la puerta del equipo y la saca en ángulo recto, pegada al cuerpo del componente, en cilindros pequeños, electroválvulas de cuerpo chico y reguladores con puerta 1/8" NPT. El tubo se conecta empujándolo hasta el fondo y se libera presionando el anillo azul, sin herramientas. Sirve tanto para aire comprimido como para vacío.

Características y ficha técnica

• Modelo: XPL-10-N1
• Tipo: Conector curvo (codo) push-in 90°
• Rosca: 1/8" NPT macho
• Tubo compatible: Ø exterior 10 mm, nylon o poliuretano
• Fluido: Aire comprimido y vacío
• Presión de trabajo: 0 a 1,0 MPa (0 a 10 bar)
• Vacío: Hasta -750 mmHg (10 Torr)
• Temperatura de trabajo: 0 a 60 °C
• Construcción: Cuerpo negro, rosca metálica niquelada con hexágono para llave
• Sello de rosca: Sellante preaplicado de fábrica
• Retención del tubo: Garra de sujeción, empaquetadura en U y anillo de liberación

Importante: la rosca ya trae sellante aplicado, por lo que no necesita cinta de teflón en la primera instalación.

¿Cómo elegir?

Mide el diámetro exterior del tubo (no el interior): este modelo es para tubo métrico de 10 mm y no sirve con tubo en pulgadas. Luego confirma que la puerta del equipo sea 1/8" NPT; una rosca de otro tipo no sella bien aunque tenga la misma medida nominal. Si el tubo sale en línea recta y hay espacio, basta un conector recto; si la manguera choca con otra pieza o queda doblada, el curvo evita que se estrangule.

Productos compatibles

• Conector neumático recto 1/8 x 10 mm
• Tubing de poliuretano 10 x 6,5 mm azul
• Tubing de poliuretano transparente 10 mm
• Tubing de nylon negro 10 mm

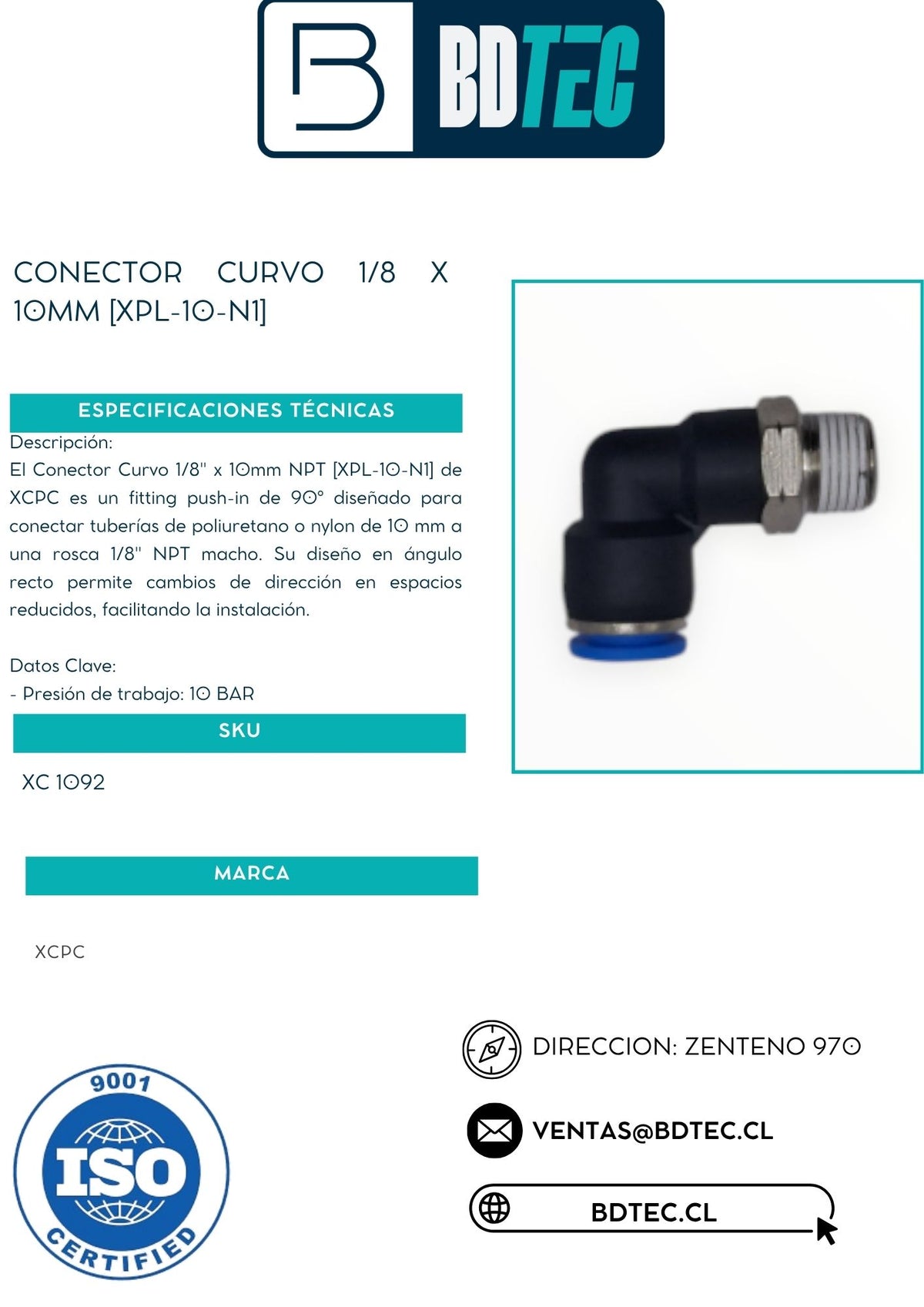

Ficha Técnica
