XCPCNeumática

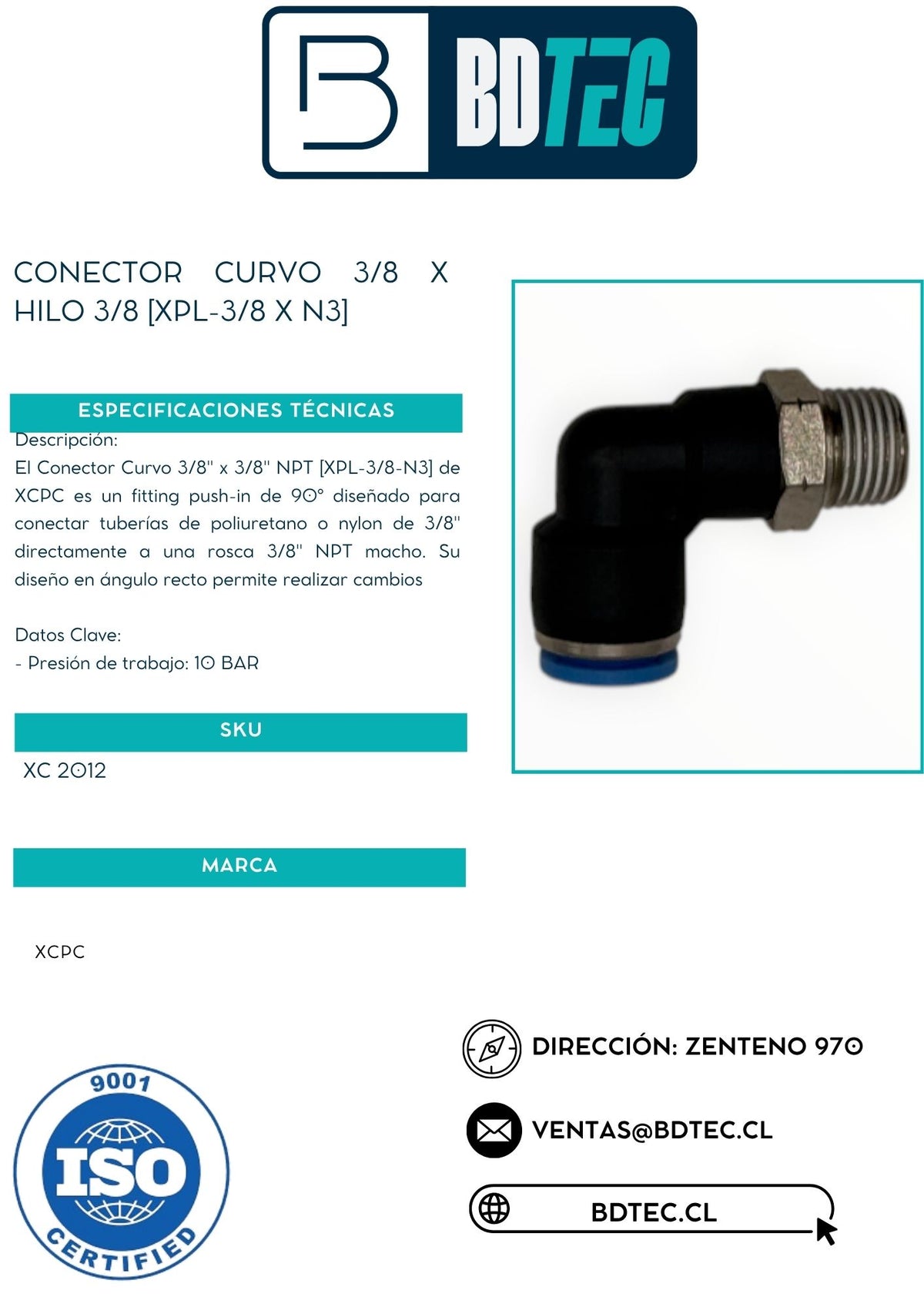

Conector neumático curvo 3/8 x hilo 3/8

Conector neumático curvo 3/8 x hilo 3/8

SKU: XC 2012 · Modelo XPL-3/8-N3

Tubo compatibleØ exterior 3/8"
Rosca3/8" NPT macho
Presión de trabajo0 a 1,0 MPa
Temperatura de trabajo0 a 60 °C
FluidoAire comprimido y vacío
VacíoHasta -750 mmHg

Conector neumático curvo push-in de 90° para tubo de 3/8" (9,53 mm) de diámetro exterior y rosca 3/8" NPT, modelo XPL de XCPC. Une la manguera con la puerta del equipo y la saca en ángulo recto, pegada al cuerpo del componente, en cilindros de mayor diámetro, válvulas y distribuidores con puerta 3/8" NPT. El tubo se conecta empujándolo hasta el fondo y se libera presionando el anillo azul, sin herramientas. Sirve tanto para aire comprimido como para vacío.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloXPL-3/8-N3
TipoConector curvo (codo) push-in 90°
Rosca3/8" NPT macho
Tubo compatibleØ exterior 3/8" (9,53 mm), nylon o poliuretano
FluidoAire comprimido y vacío
Presión de trabajo0 a 1,0 MPa (0 a 10 bar)
VacíoHasta -750 mmHg (10 Torr)
Temperatura de trabajo0 a 60 °C
ConstrucciónCuerpo negro, rosca metálica niquelada con hexágono para llave
Sello de roscaSellante preaplicado de fábrica
Retención del tuboGarra de sujeción, empaquetadura en U y anillo de liberación

Importante: la rosca ya trae sellante aplicado, por lo que no necesita cinta de teflón en la primera instalación.

¿Cómo elegir?

Este conector es para tubo en pulgadas: 3/8" equivale a 9,53 mm, así que no corresponde a un tubo métrico de 10 mm: para ese tubo usa la versión métrica. Mide siempre el diámetro exterior del tubo y confirma que la puerta del equipo sea 3/8" NPT. Si el tubo sale en línea recta y hay espacio, basta un conector recto; si la manguera choca con otra pieza o queda doblada, el curvo evita que se estrangule.
