XCPCNeumática

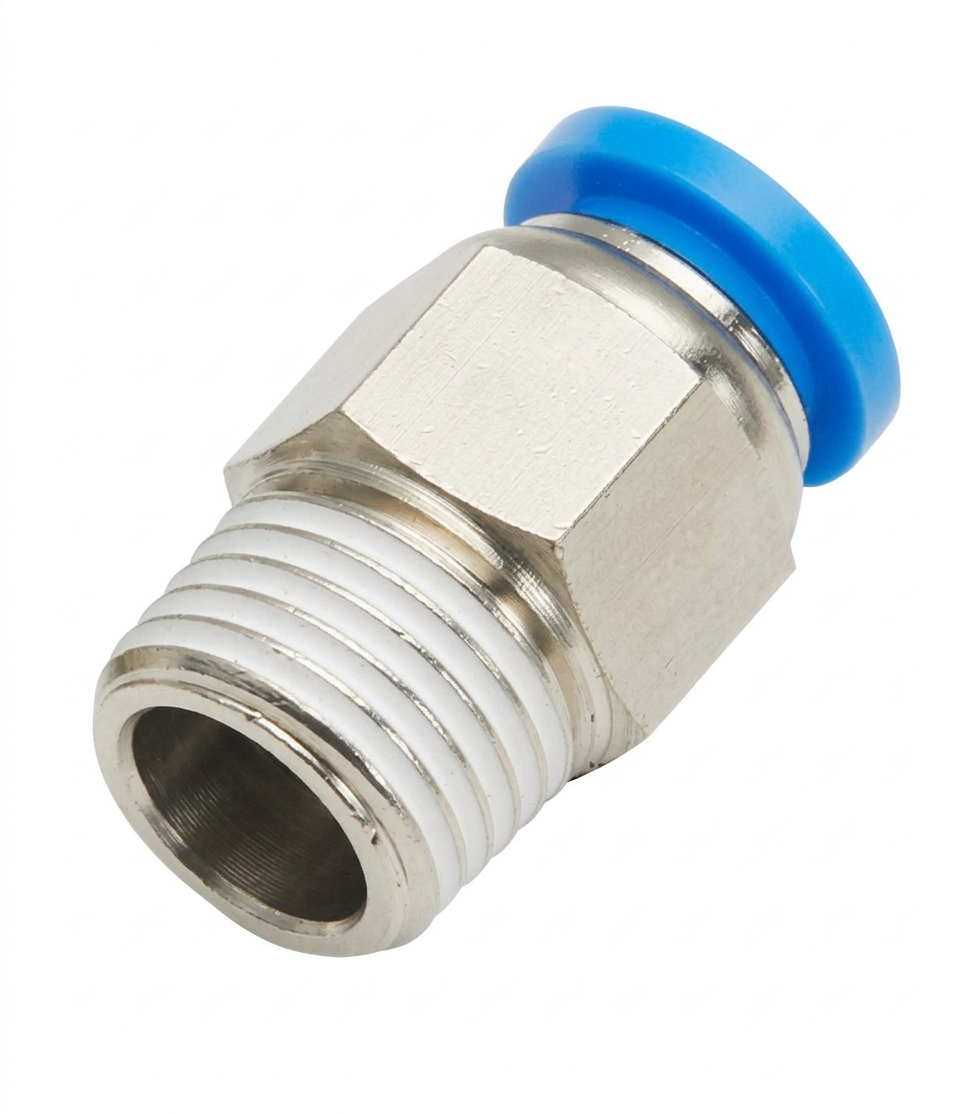

Conector neumático recto 1/4 x 4 mm

Conector neumático recto 1/4 x 4 mm

SKU: XC 1086 · Modelo XPC-04-N2

Rosca1/4" NPT macho
Presión de trabajo0 a 1,0 MPa
Temperatura de trabajo0 a 60 °C
FluidoAire comprimido y vacío
VacíoHasta -750 mmHg

Conector neumático recto push-in para tubo de 4 mm de diámetro exterior y rosca 1/4" NPT, modelo XPC de XCPC. Une la manguera con la puerta del equipo en línea recta, en el mismo eje de la rosca, en cilindros, electroválvulas y unidades de mantenimiento con puerta 1/4" NPT. El tubo se conecta empujándolo hasta el fondo y se libera presionando el anillo de liberación, sin herramientas. El cuerpo metálico trae hexágono exterior para llave. Sirve tanto para aire comprimido como para vacío.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloXPC-04-N2
TipoConector recto push-in
Rosca1/4" NPT macho
Tubo compatibleØ exterior 4 mm, nylon o poliuretano
FluidoAire comprimido y vacío
Presión de trabajo0 a 1,0 MPa (0 a 10 bar)
VacíoHasta -750 mmHg (10 Torr)
Temperatura de trabajo0 a 60 °C
ConstrucciónCuerpo metálico niquelado, hexágono exterior para llave
Sello de roscaSellante preaplicado de fábrica
Retención del tuboGarra de sujeción, empaquetadura en U, O-ring y anillo de liberación

Importante: la rosca ya trae sellante aplicado, por lo que no necesita cinta de teflón en la primera instalación.

¿Cómo elegir?

Mide el diámetro exterior del tubo (no el interior): este modelo es para tubo métrico de 4 mm y no sirve con tubo en pulgadas, aunque la medida se parezca. Luego confirma que la puerta del equipo sea 1/4" NPT; una rosca de otro tipo no sella bien aunque tenga la misma medida nominal. El recto deja el tubo saliendo en el mismo eje de la puerta y es la opción cuando hay espacio libre frente al equipo; si la manguera quedaría doblada o choca con otra pieza, usa el curvo XPL de la misma medida, que la saca en ángulo de 90°.
