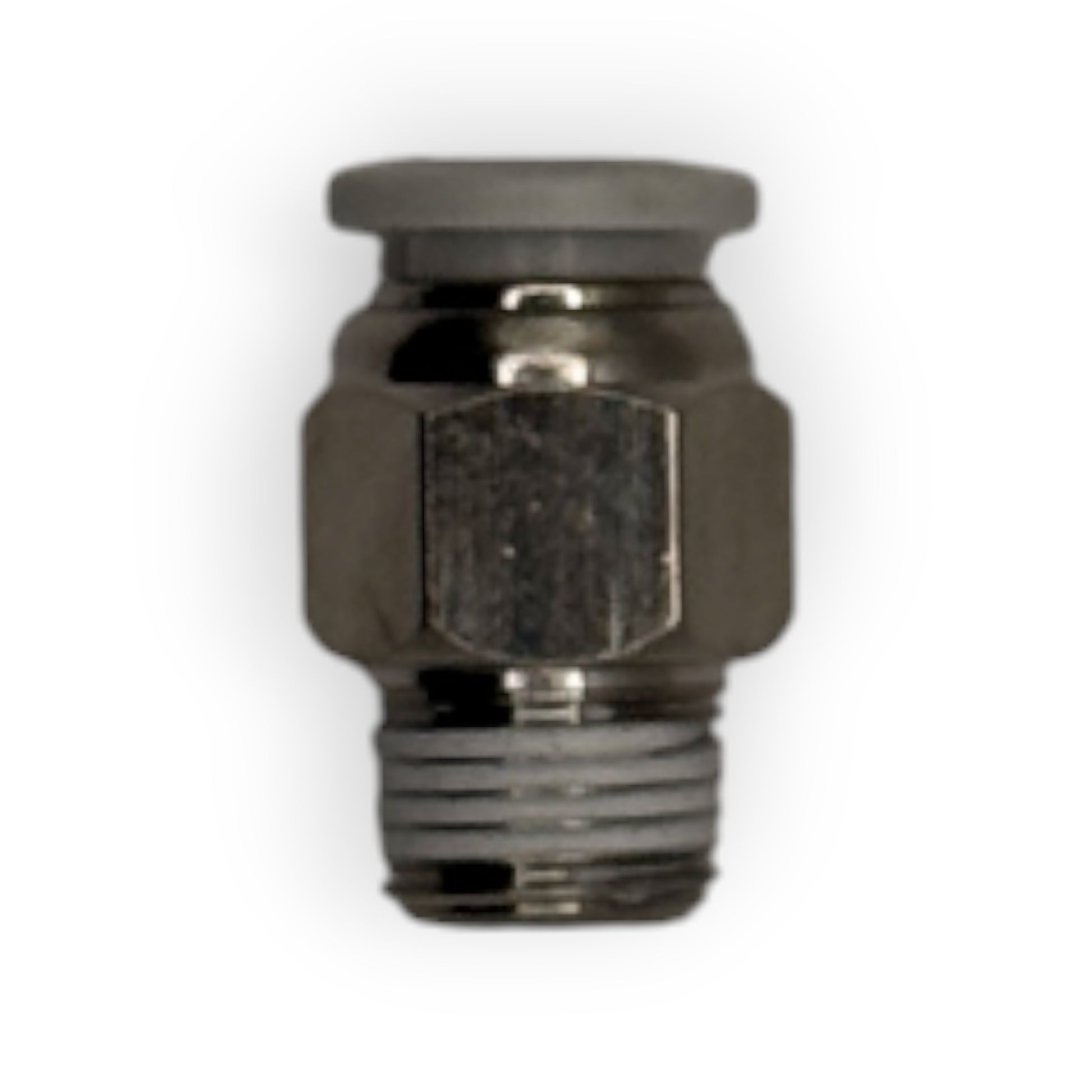

Conector neumático recto 1/8 x 6 mm

Conector neumático recto push-in para tubo de 6 mm de diámetro exterior y rosca 1/8" NPT. Une la manguera con la puerta del equipo en línea recta, en el mismo eje de la rosca, en cilindros pequeños, electroválvulas de cuerpo chico y reguladores con puerta 1/8" NPT. El tubo se conecta empujándolo hasta el fondo y se libera presionando el anillo de liberación, sin herramientas. El cuerpo metálico trae hexágono exterior para llave y hexágono interior para llave Allen. Sirve tanto para aire comprimido como para vacío.

Características y ficha técnica

• Modelo: XPC-06-N1
• Tipo: Conector recto push-in
• Rosca: 1/8" NPT macho
• Tubo compatible: Ø exterior 6 mm, nylon o poliuretano
• Fluido: Aire comprimido y vacío
• Presión de trabajo: 0 a 1,0 MPa (0 a 10 bar)
• Vacío: Hasta -750 mmHg (10 Torr)
• Temperatura de trabajo: 0 a 60 °C

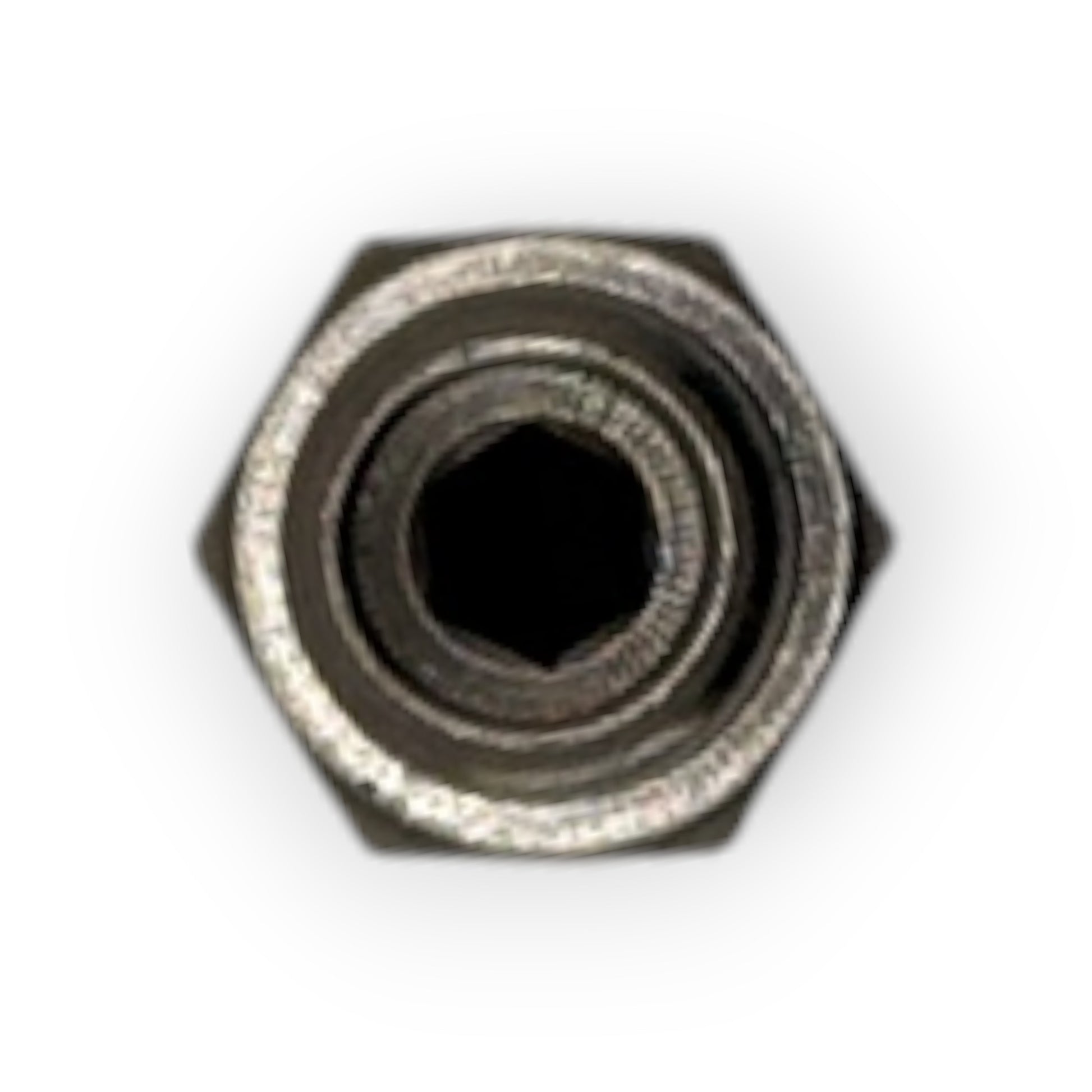

• Construcción: Cuerpo metálico niquelado, hexágono exterior para llave y hexágono interior para llave Allen
• Sello de rosca: Sellante preaplicado de fábrica

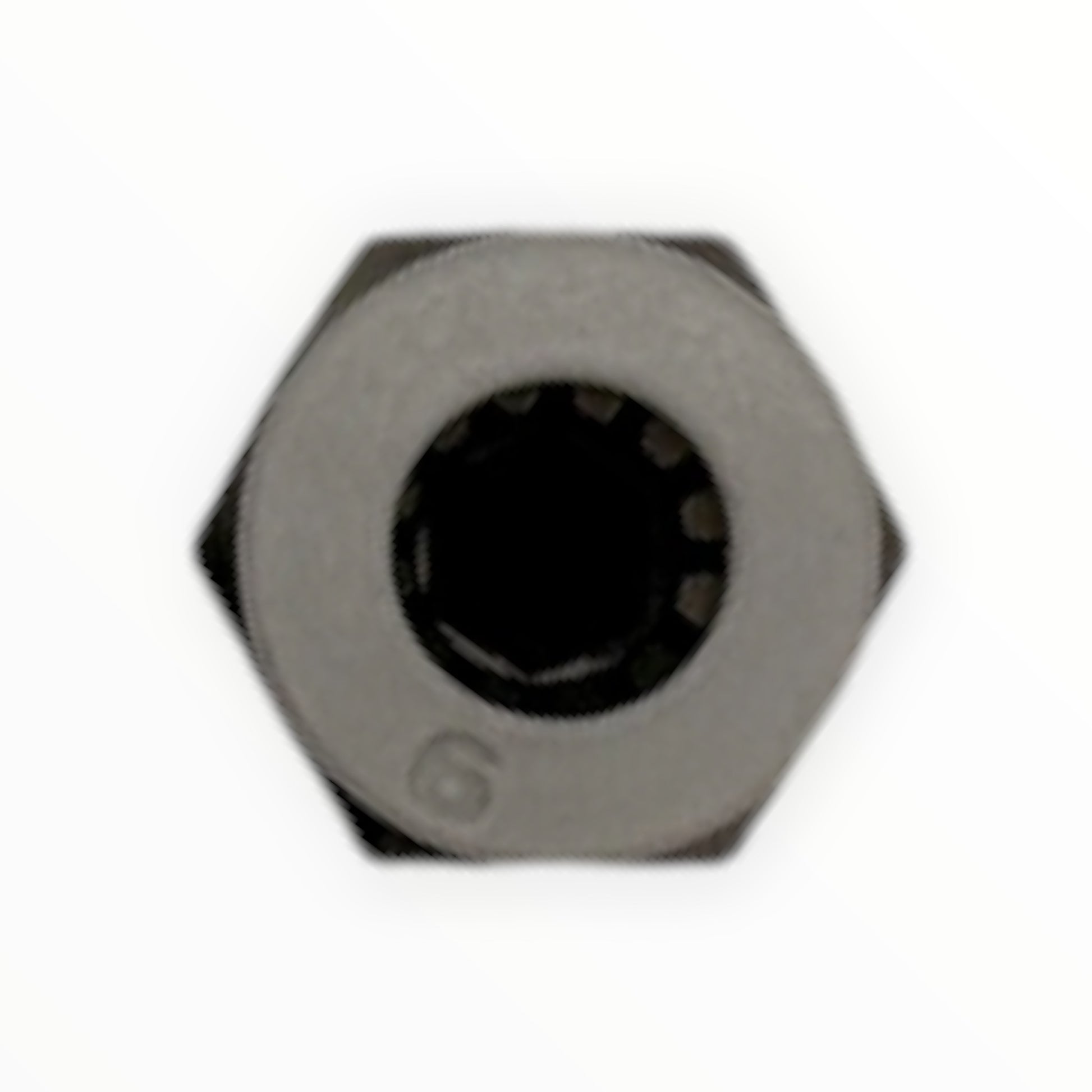

• Retención del tubo: Garra de sujeción, empaquetadura en U, O-ring y anillo de liberación

Importante: la rosca ya trae sellante aplicado, por lo que no necesita cinta de teflón en la primera instalación.

¿Cómo elegir?

Mide el diámetro exterior del tubo (no el interior): este modelo es para tubo métrico de 6 mm y no sirve con tubo en pulgadas, aunque la medida se parezca. Luego confirma que la puerta del equipo sea 1/8" NPT; una rosca de otro tipo no sella bien aunque tenga la misma medida nominal. El recto deja el tubo saliendo en el mismo eje de la puerta y es la opción cuando hay espacio libre frente al equipo; si la manguera quedaría doblada o choca con otra pieza, usa el curvo XPL de la misma medida, que la saca en ángulo de 90°.

Productos compatibles

• Conector neumático curvo 1/8 x 6 mm
• Tubing de poliuretano 6 x 4 mm azul
• Tubing de poliuretano transparente 6 mm
• Tubing de nylon negro 6 mm

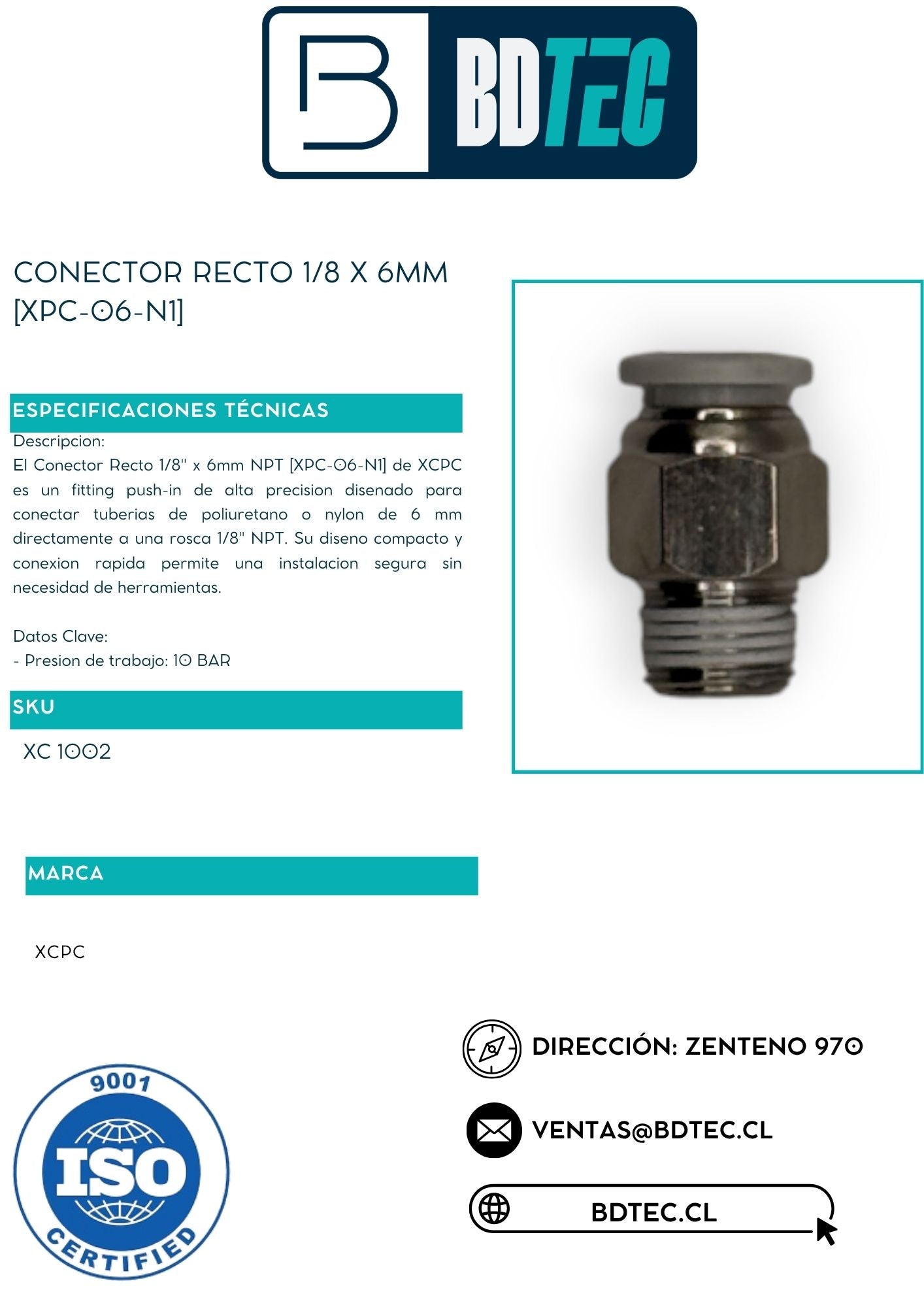

Ficha Técnica
