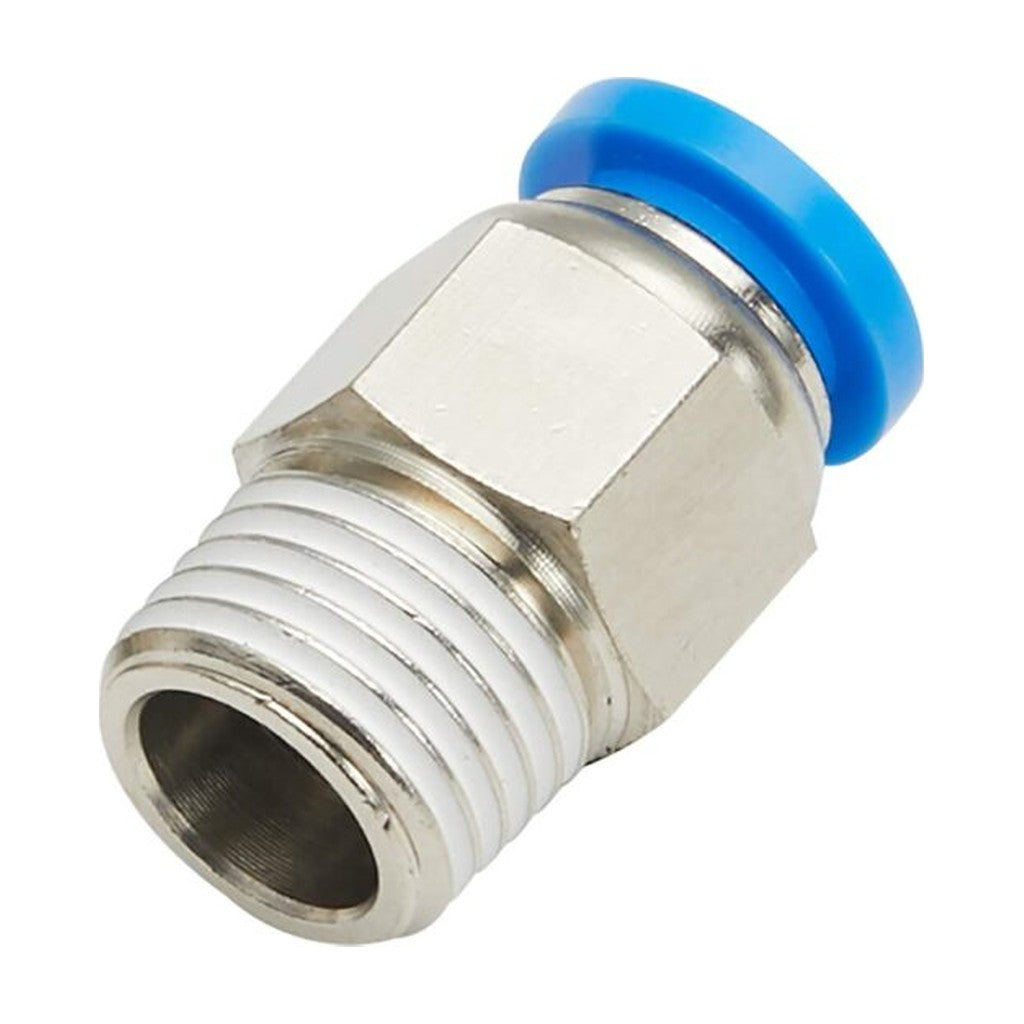

Conector neumático recto 3/8 x hilo 1/8

Conector neumático recto push-in para tubo de 3/8" (9,53 mm) de diámetro exterior y rosca 1/8" NPT, modelo XPC de XCPC. Une la manguera con la puerta del equipo en línea recta, en el mismo eje de la rosca, en cilindros pequeños, electroválvulas de cuerpo chico y reguladores con puerta 1/8" NPT. El tubo se conecta empujándolo hasta el fondo y se libera presionando el anillo de liberación, sin herramientas. El cuerpo metálico trae hexágono exterior para llave y hexágono interior para llave Allen. Sirve tanto para aire comprimido como para vacío.

Características y ficha técnica

• Modelo: XPC-3/8-N1
• Tipo: Conector recto push-in
• Rosca: 1/8" NPT macho
• Tubo compatible: Ø exterior 3/8" (9,53 mm), nylon o poliuretano
• Fluido: Aire comprimido y vacío
• Presión de trabajo: 0 a 1,0 MPa (0 a 10 bar)
• Vacío: Hasta -750 mmHg (10 Torr)
• Temperatura de trabajo: 0 a 60 °C
• Construcción: Cuerpo metálico niquelado, hexágono exterior para llave y hexágono interior para llave Allen
• Sello de rosca: Sellante preaplicado de fábrica
• Retención del tubo: Garra de sujeción, empaquetadura en U, O-ring y anillo de liberación

Importante: la rosca ya trae sellante aplicado, por lo que no necesita cinta de teflón en la primera instalación.

¿Cómo elegir?

Este conector es para tubo en pulgadas: 3/8" equivale a 9,53 mm, por lo que no corresponde a un tubo métrico de 10 mm; para ese tubo usa la versión métrica. Mide siempre el diámetro exterior del tubo y confirma que la puerta del equipo sea 1/8" NPT (en el título, "hilo" indica la rosca). El recto deja el tubo saliendo en el mismo eje de la puerta y es la opción cuando hay espacio libre frente al equipo; si la manguera quedaría doblada o choca con otra pieza, usa el curvo XPL de la misma medida, que la saca en ángulo de 90°.

Productos compatibles

• Conector neumático curvo 3/8 x hilo 1/8
• Tubing de poliuretano 3/8" azul
• Tubing de nylon negro 3/8"

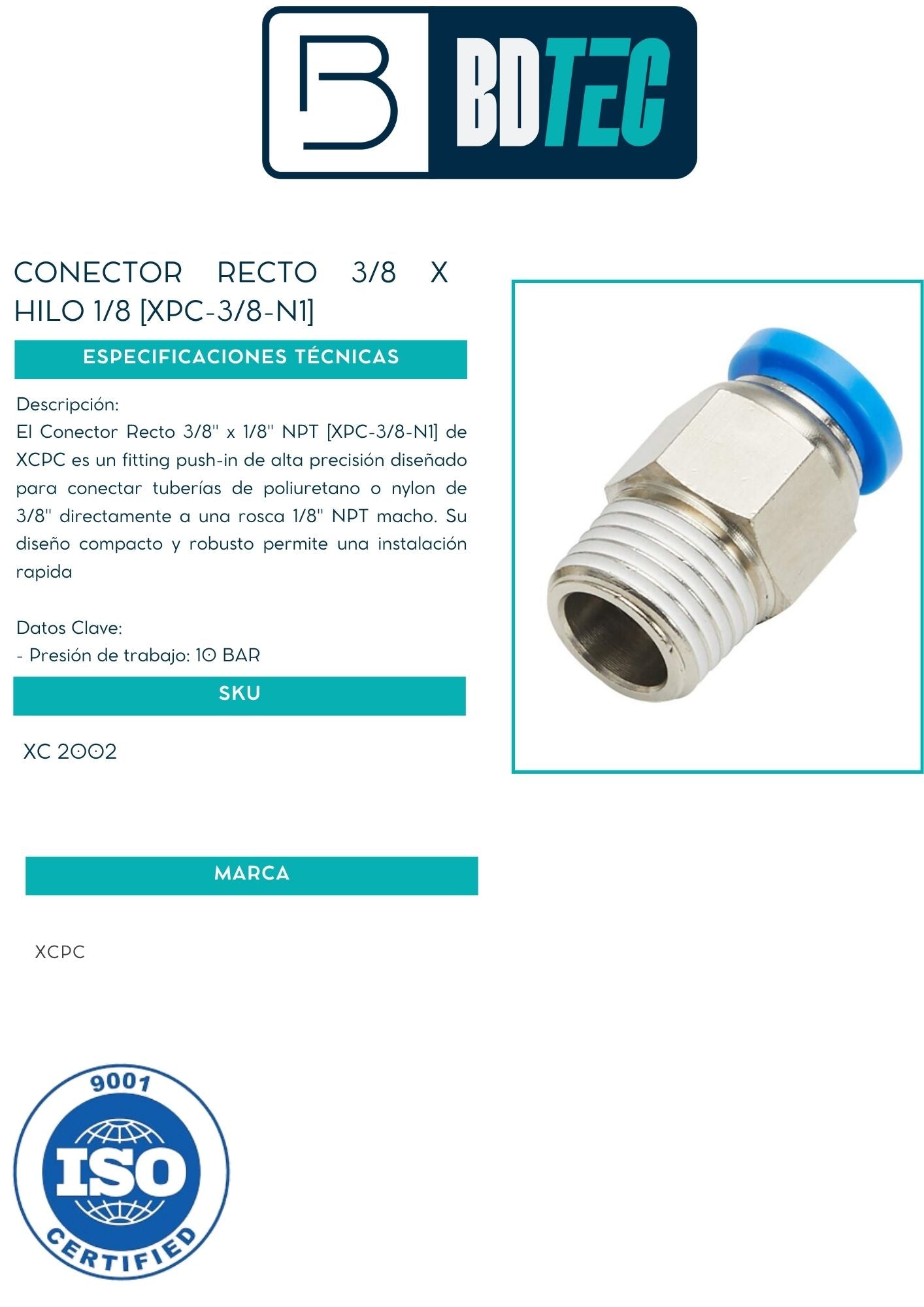

Ficha Técnica
