CNCElectrónica

Contactor modular 4P 25 A bobina 220 V 4NO

Contactor modular 4P 25 A bobina 220 V 4NO

SKU: CN 2144

Bobina220-240 VAC, 50/60 Hz
MontajeRiel DIN
Contactos principales4 NO
Corriente AC-7a (cargas poco inductivas)25 A
Corriente AC-7b (motores domésticos)8,5 A
Corriente térmica (Ith)25 A

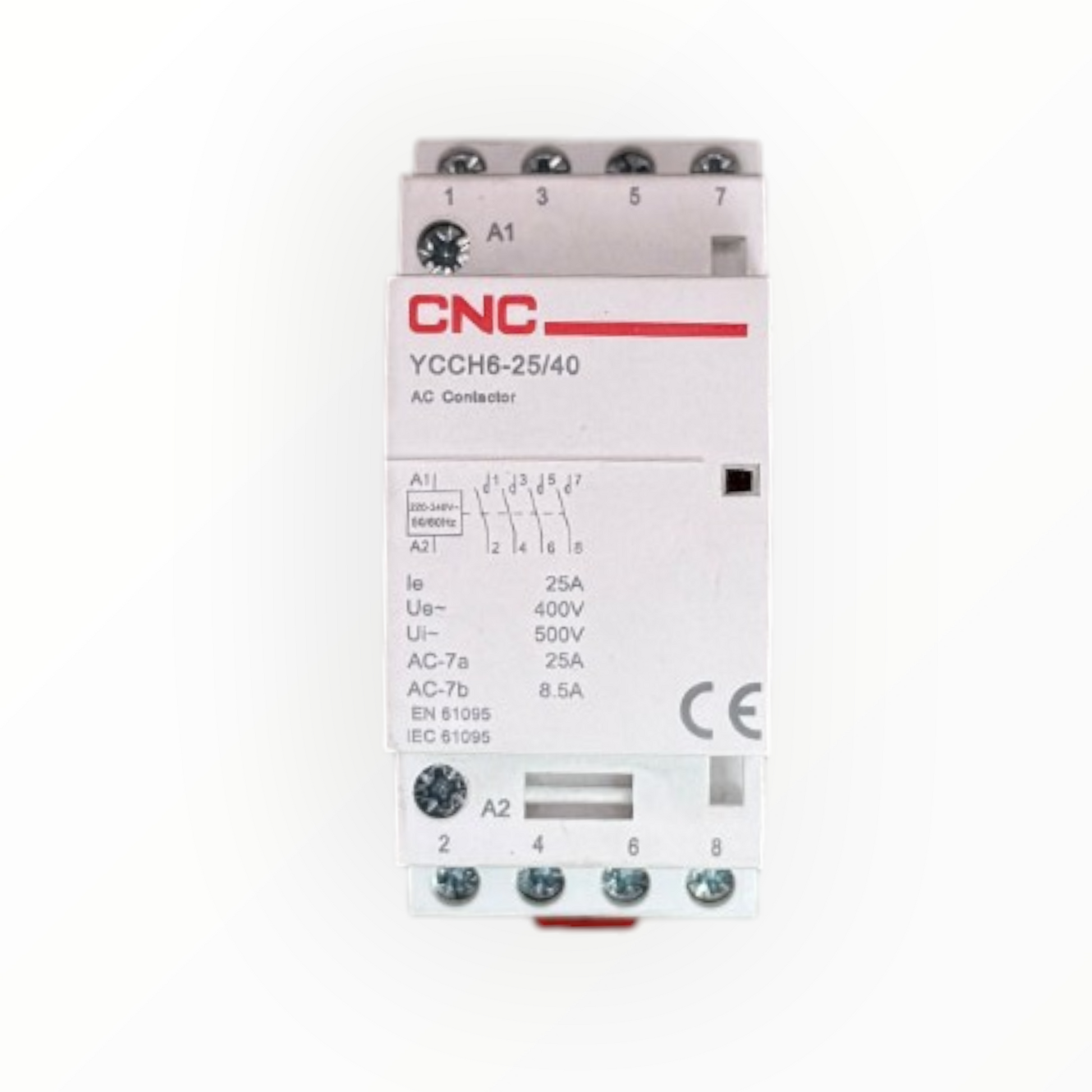

Contactor modular de 4 polos normalmente abiertos y 25 A en AC-7a, con bobina de 220-240 VAC 50/60 Hz, modelo YCCH6-25/40 de CNC. Se monta en riel DIN dentro del tablero de distribución y conmuta a distancia cargas no inductivas o poco inductivas, como resistencias, hornos de resistencia y electrodomésticos, además de motores de uso doméstico en AC-7b. Trabaja en redes de hasta 400 VAC 50/60 Hz. No está hecho para cortar cortocircuitos, así que necesita una protección aguas arriba.

Ver ficha técnica completa ↓
Características y ficha técnica
ModeloYCCH6-25/40
Contactos principales4 NO (1-2, 3-4, 5-6, 7-8)
Corriente AC-7a (cargas poco inductivas)25 A
Corriente AC-7b (motores domésticos)8,5 A
Corriente térmica (Ith)25 A
Potencia controlada AC-7a5,5 kW a 230 V; 17 kW a 400 V
Potencia controlada AC-7b2 kW a 230 V; 6 kW a 400 V
Tensión de empleo (Ue)400 VAC
Tensión de aislamiento (Ui)500 V
Bobina220-240 VAC, 50/60 Hz
Poder de cierre y corte AC-7a1,5 × Ie
Vida eléctrica100.000 maniobras
Vida mecánica1.000.000 de maniobras
Frecuencia de maniobra100 por hora
Cable del circuito principal1,5 a 6 mm² rígido; 1 a 4 mm² flexible
Cable del circuito de mando1,5 a 2,5 mm²
Apriete de bornes0,8 N·m
Temperatura ambiente-5 a +40 °C
MontajeRiel DIN
NormaIEC/EN 61095; marca CE

Importante: tiene 4 contactos principales NO. Protégelo con un interruptor termomagnético o fusible, porque el contactor no corta cortocircuitos.

¿Cómo elegir?

Este contactor sirve para cargas resistivas o de baja inductancia (AC-7a), como resistencias, hornos de resistencia y electrodomésticos, donde llega a 25 A. Con motores domésticos (AC-7b) la corriente admisible baja a 8,5 A. Para arrancar motores trifásicos industriales con arranques frecuentes, usa un contactor de la serie CJX2s, que está especificado en AC-3 y acepta relé térmico. La bobina es de 220-240 VAC: el circuito de mando debe entregar ese voltaje, no 24 VDC.
