Controlador de nivel de líquidos

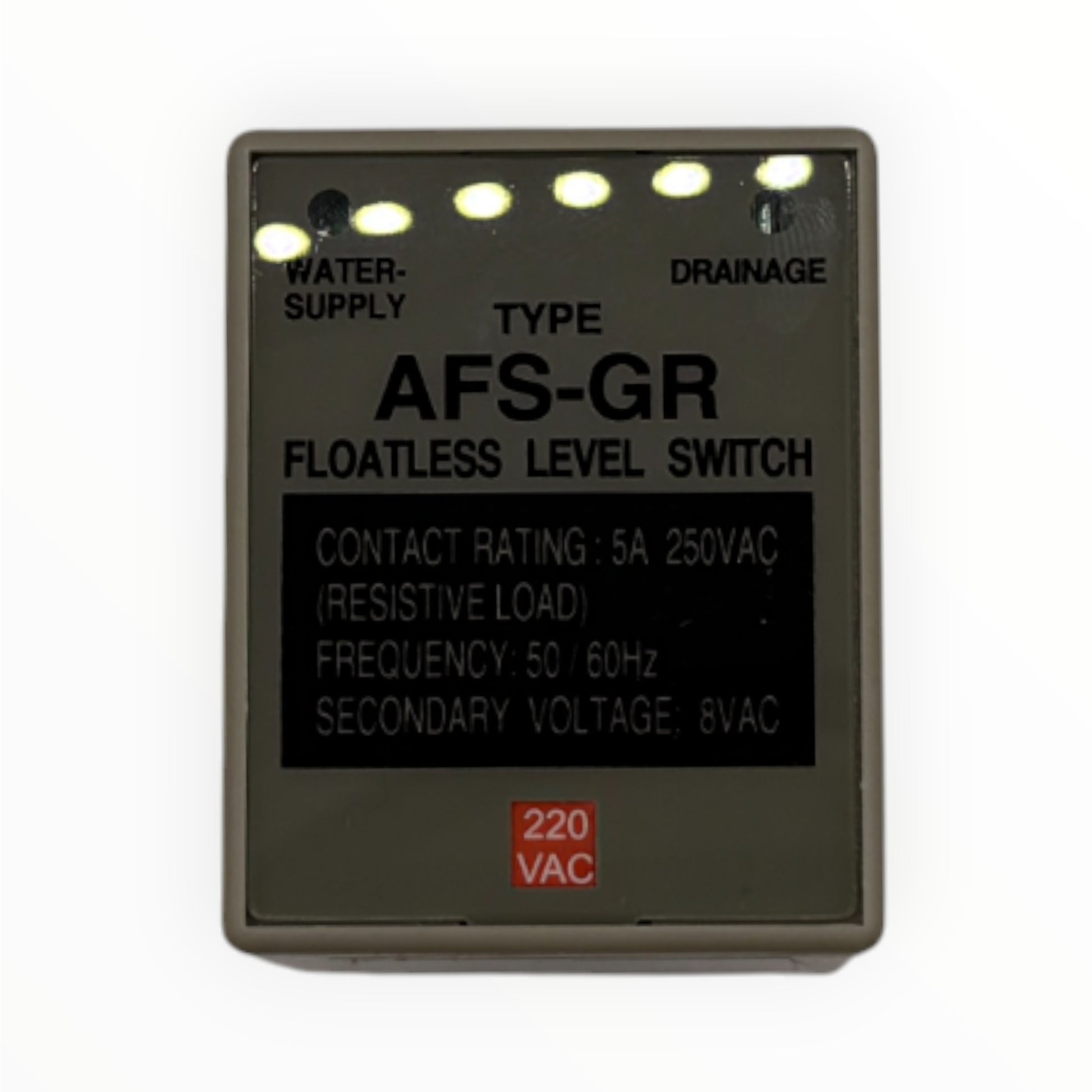

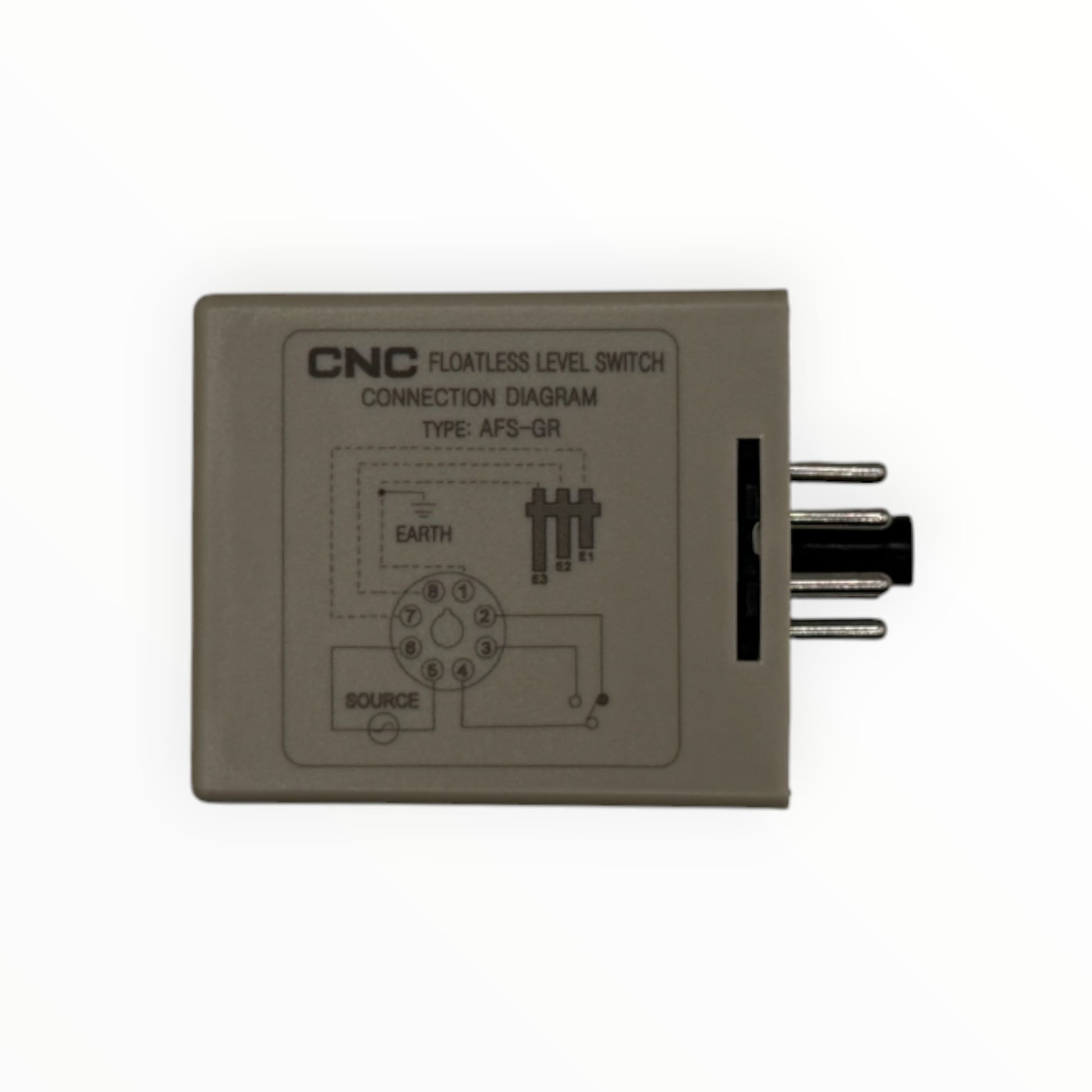

Relé de nivel sin flotador CNC AFS-GR para 220 VAC: controla el llenado o el vaciado de estanques, pozos y cisternas con líquidos conductores, como el agua, por medio de electrodos y sin piezas móviles dentro del líquido. Cuando el nivel toca o deja de tocar los electrodos, su relé de salida (5 A a 250 VAC) comanda la bobina del contactor de la bomba. Trabaja con 8 VAC en los electrodos, admite hasta 1 km de cable entre el relé y el estanque y se enchufa en una base octal de 8 pines.

Características y ficha técnica

• Modelo: AFS-GR
• Tipo: Relé de nivel sin flotador (por electrodos)
• Alimentación: 220 VAC, 50/60 Hz; opera entre 85 y 110 % de la tensión nominal
• Consumo: 3,2 VA
• Tensión en los electrodos: 8 VAC
• Electrodos: 3: E1 nivel alto, E2 nivel bajo y E3 común
• Resistencia de operación y de liberación: 4 kΩ y 15 kΩ
• Contacto de salida: 5 A a 250 VAC, carga resistiva
• Tiempo de respuesta: operación 80 ms máx.; liberación 160 ms máx.
• Largo de cable a los electrodos: hasta 1 km
• Vida útil: 5.000.000 de operaciones mecánicas; 100.000 eléctricas
• Aislamiento: 100 MΩ a 500 VDC; rigidez dieléctrica 1500 VAC durante 1 min
• Indicadores: LED de estado en el frente

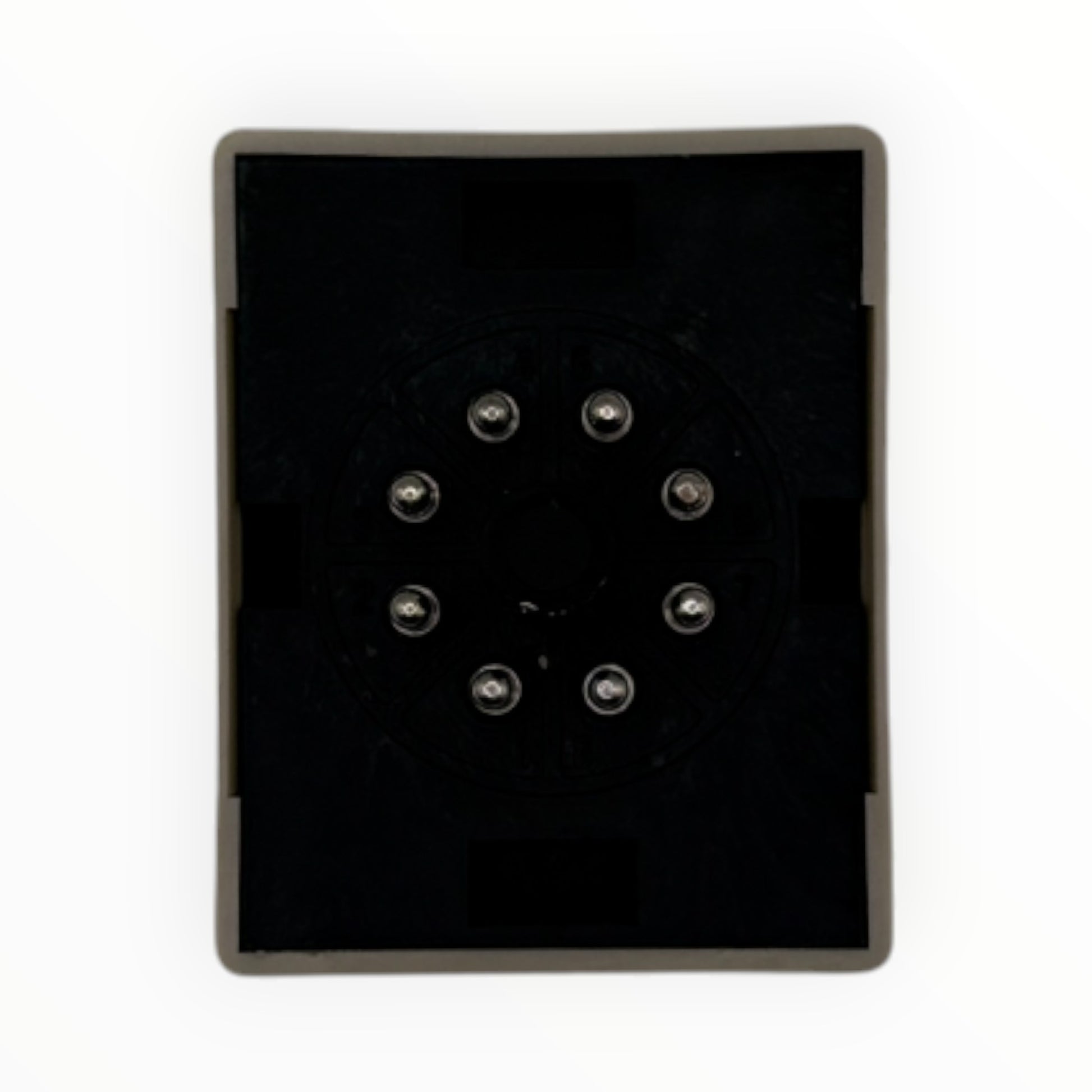

• Base: octal de 8 pines, se vende por separado
• Dimensiones: 50 x 40 x 57,5 mm (alto x ancho x profundidad)
• Temperatura de trabajo: -10 °C a +55 °C; humedad 45 a 85 % HR
• Peso: 150 g

¿Cómo elegir?

Usa el AFS-GR cuando el líquido es conductor, como agua potable, de pozo o residual, y quieres evitar partes móviles; para líquidos no conductores, como aceites o combustibles, corresponde un interruptor de nivel de flotador. La función depende del cableado del contactor: en llenado, la bomba parte cuando el nivel baja de E2 y se detiene al llegar a E1; en vaciado es al revés. El contacto de 5 A sirve para comandar la bobina del contactor, no para conectar el motor directamente.
