XCPCNeumática

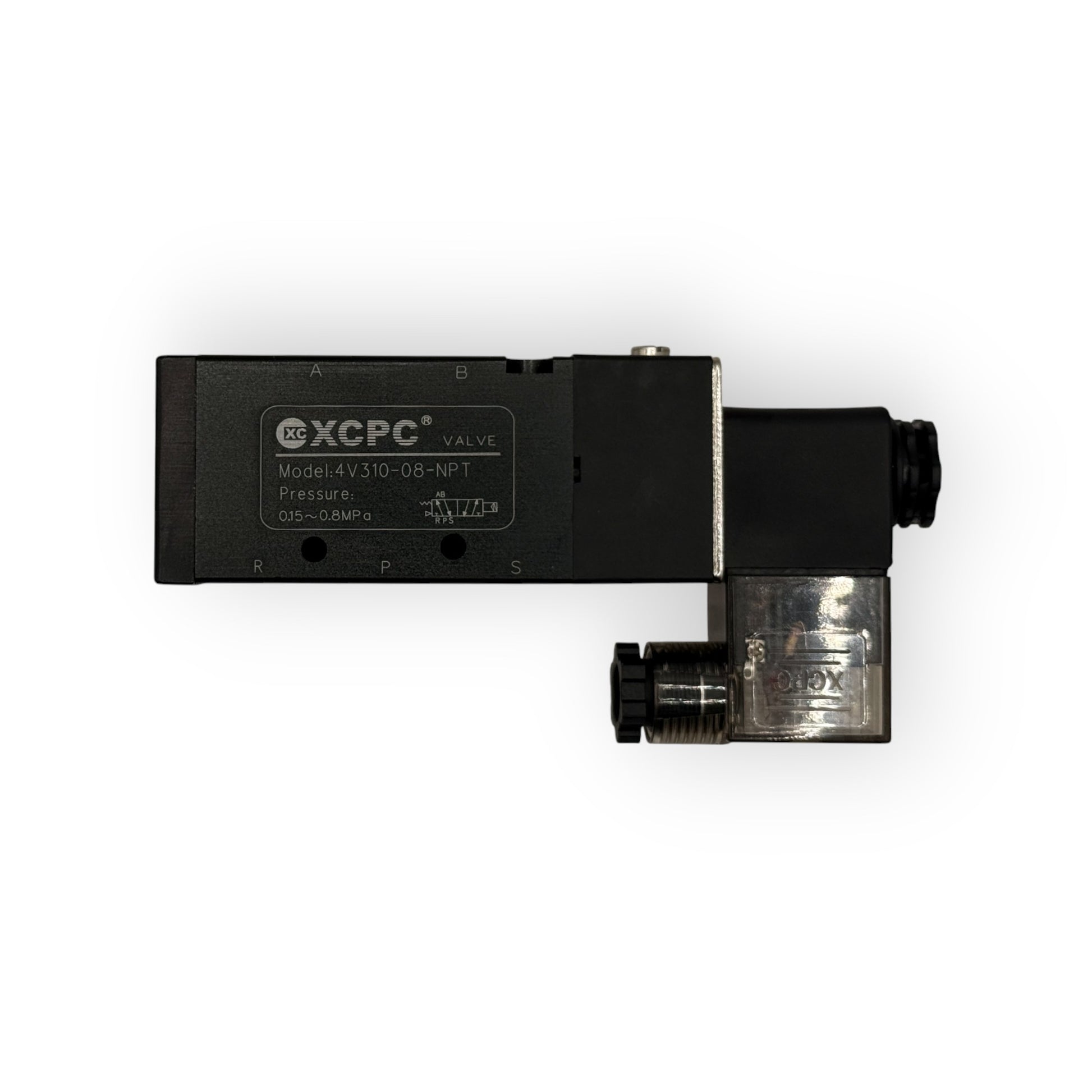

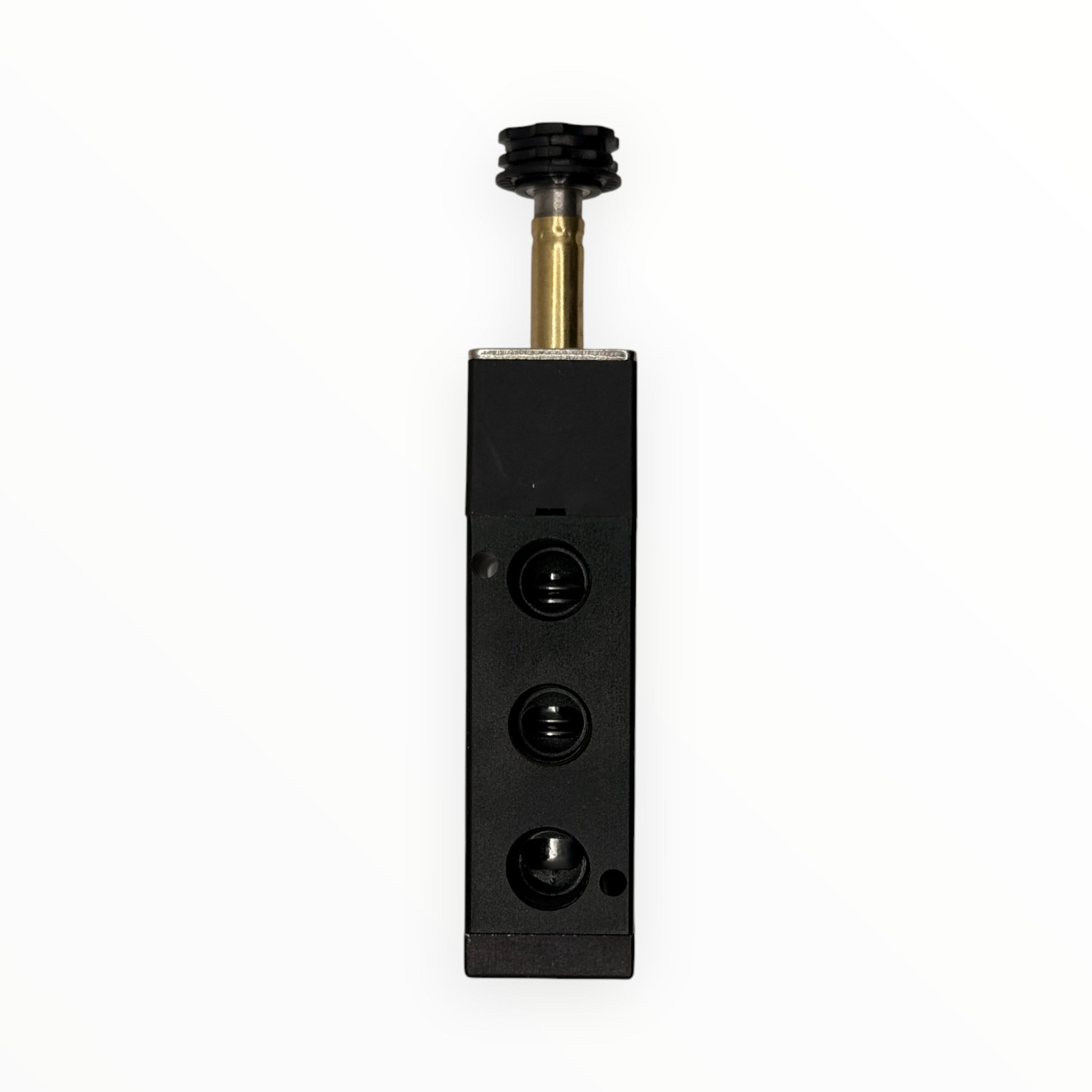

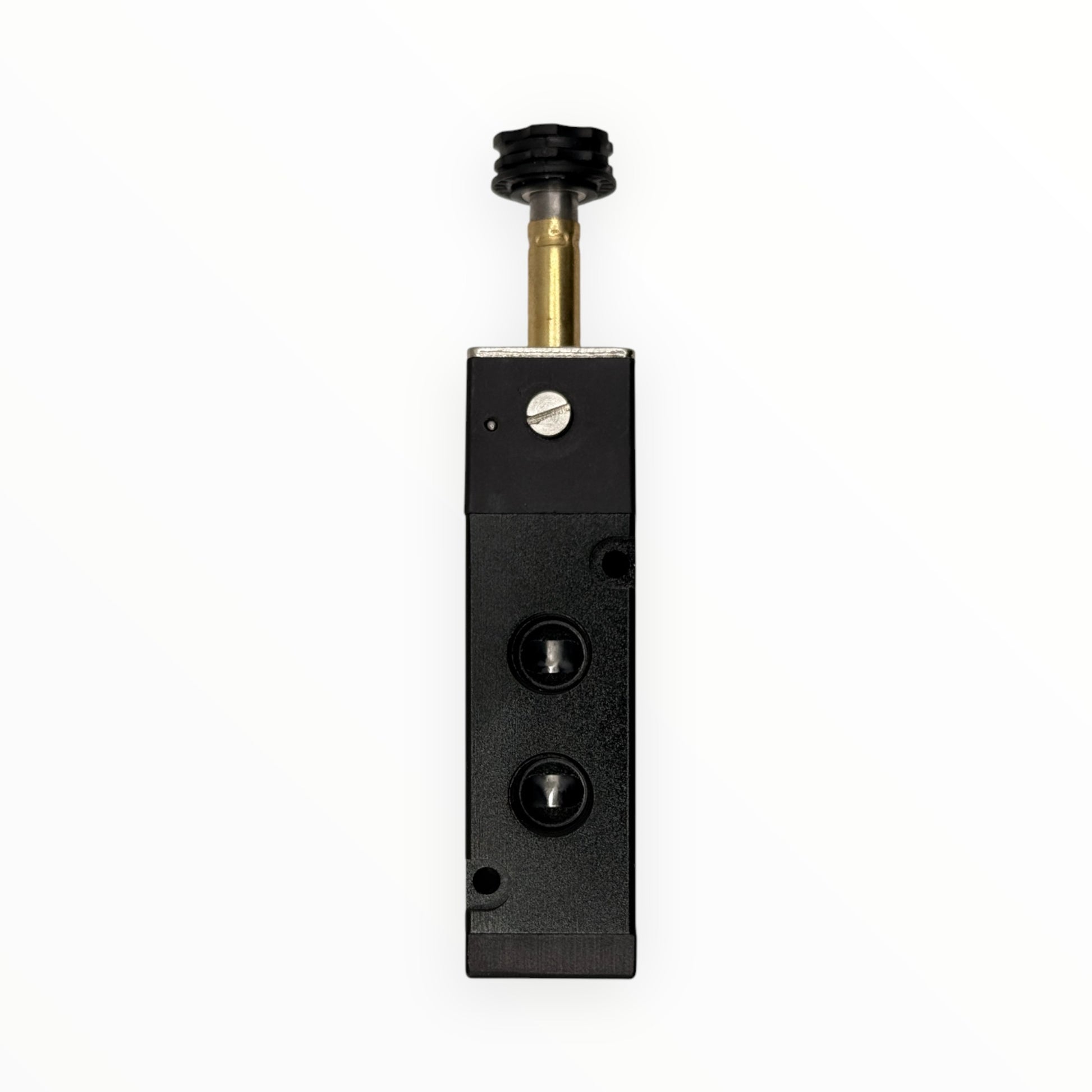

Electroválvula 5/2 conexión 1/4" cuerpo grande

Electroválvula 5/2 conexión 1/4" cuerpo grande

SKU: XC 1101 · Modelo 4V310-08

Conexión1/4" NPT hembra
Presión de trabajo1,5 a 8 bar
Temperatura de trabajo5 °C a 50 °C
Área efectiva25 mm²
Presión máxima de prueba12 bar
FluidoAire filtrado a 40 µm

Electroválvula 5/2 de 1/4" cuerpo grande (serie 300) de XCPC, simple solenoide con retorno por resorte. Frente a la serie 200 del mismo diámetro de conexión, su cuerpo más grande entrega más caudal de aire (área efectiva 25 mm², Cv 1,40), lo que se traduce en cilindros de mayor diámetro moviéndose más rápido. Es pilotada internamente, por lo que necesita al menos 1,5 bar para conmutar, y se instala en línea o sobre base.

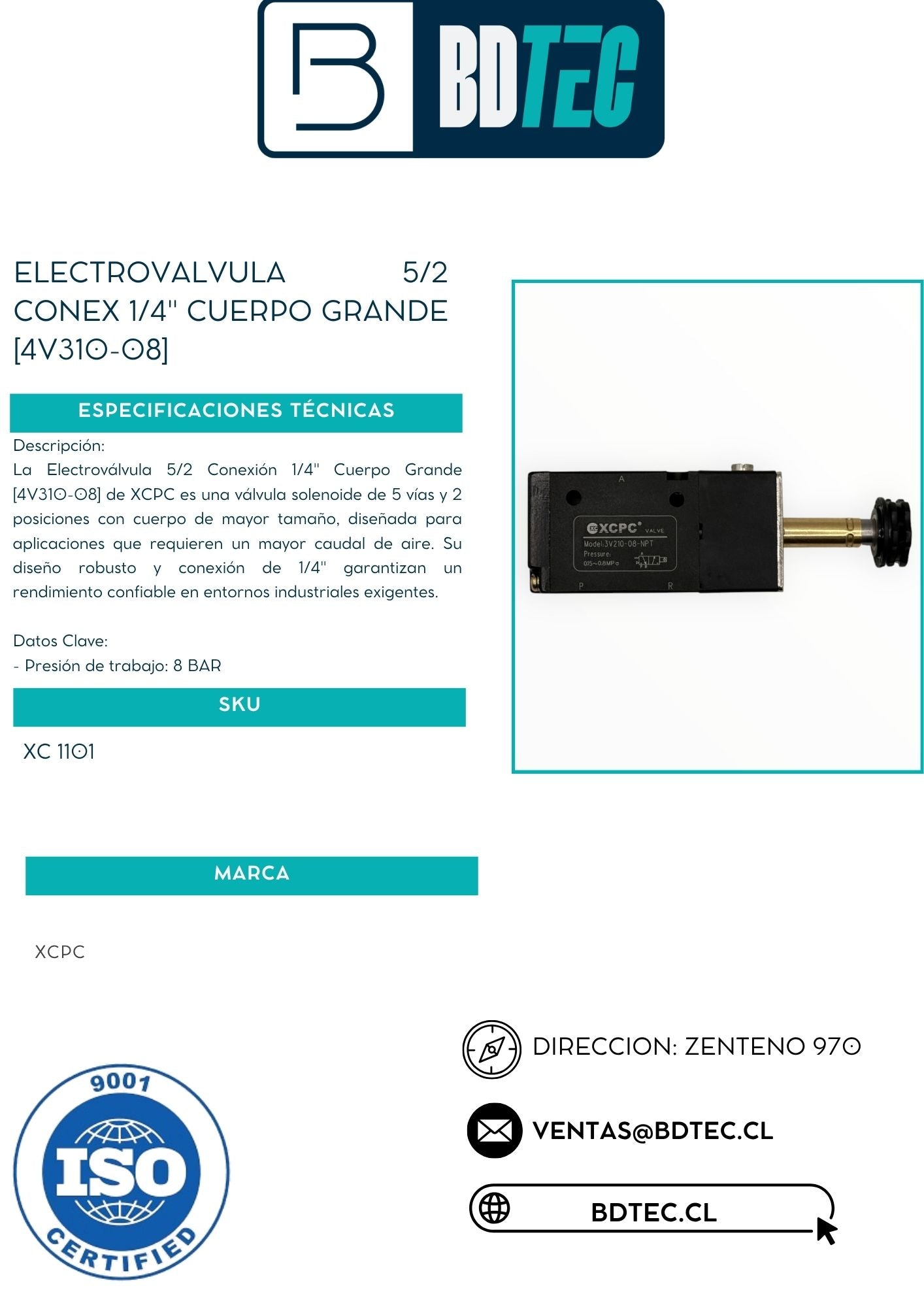

Ver ficha técnica completa ↓
Características y ficha técnica
Modelo4V310-08
TipoElectroválvula 5 vías, 2 posiciones, simple solenoide
AccionamientoPilotado interno, retorno por resorte
Conexión1/4" NPT hembra
Área efectiva25 mm² (Cv 1,40)
Presión de trabajo1,5 a 8 bar
Presión máxima de prueba12 bar
FluidoAire filtrado a 40 µm
Temperatura de trabajo5 °C a 50 °C
Consumo de bobinaAC 4,5 VA / DC 3 W
Tolerancia de voltaje±10 %
Protección de bobinaClase F, IP65
Frecuencia máxima5 ciclos por segundo
CuerpoAleación de aluminio
AplicaciónCilindros de gran diámetro, actuadores rotativos y prensas neumáticas

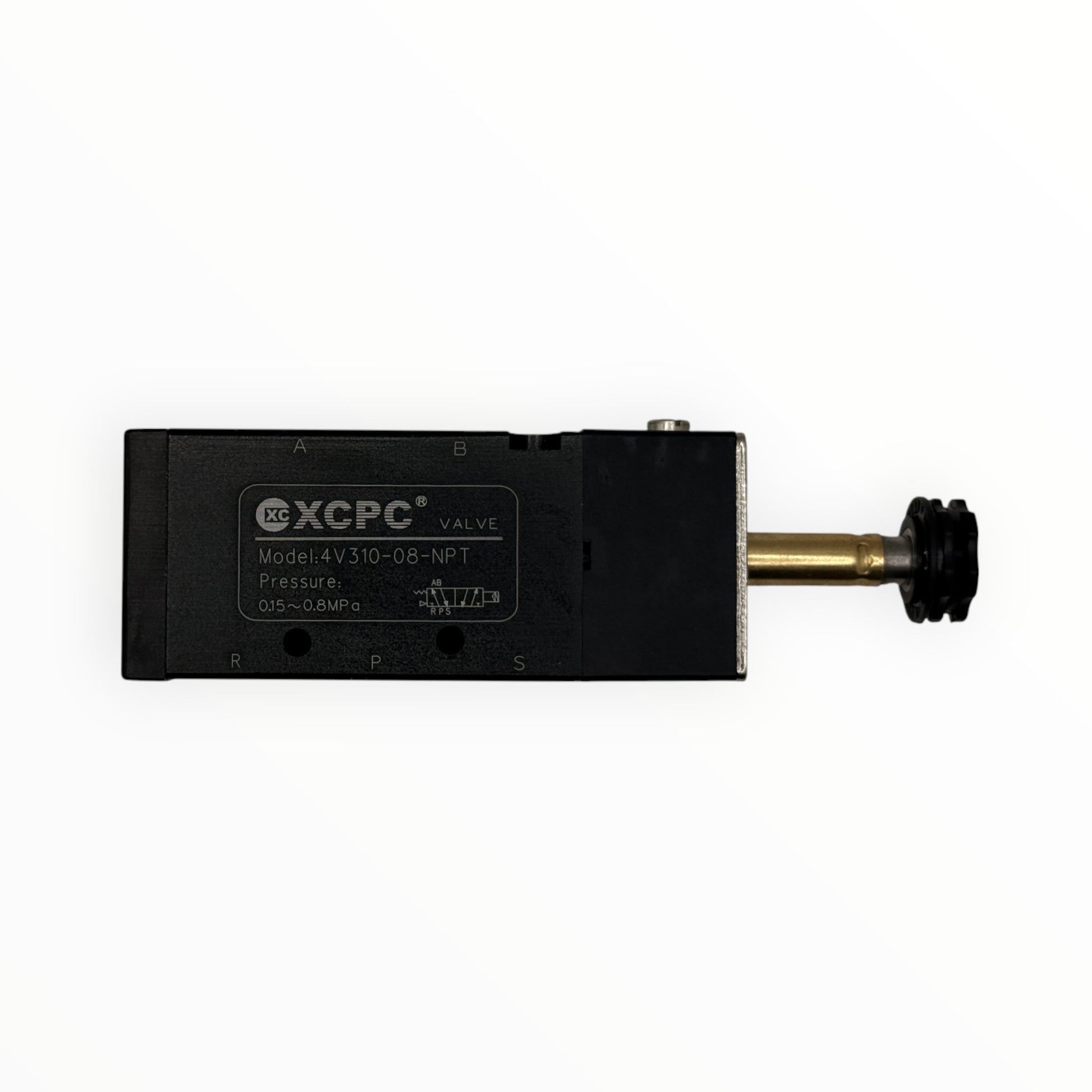

Importante: la bobina se vende por separado; elige el voltaje según tu tablero.

¿Cómo elegir?

Usa 5/2 simple solenoide cuando el cilindro debe volver solo a su posición al cortar la señal. Si debe mantener su posición ante un corte de energía, usa doble solenoide. Elige la serie 300 para cilindros de mayor diámetro o cuando la serie 200 se queda corta de velocidad. Instala un filtro regulador antes de la válvula: la válvula requiere aire filtrado a 40 µm.
