Características y ficha técnica

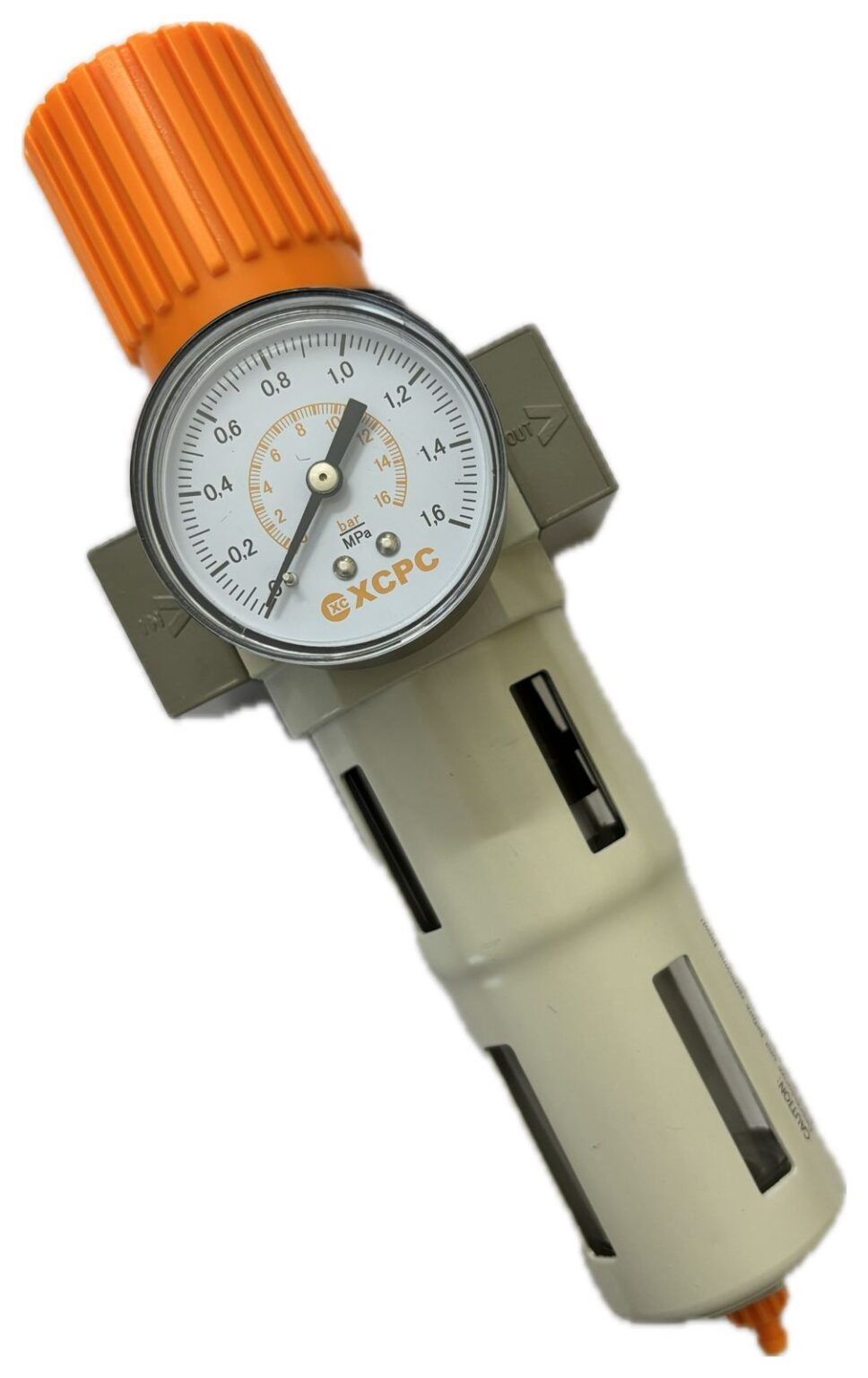

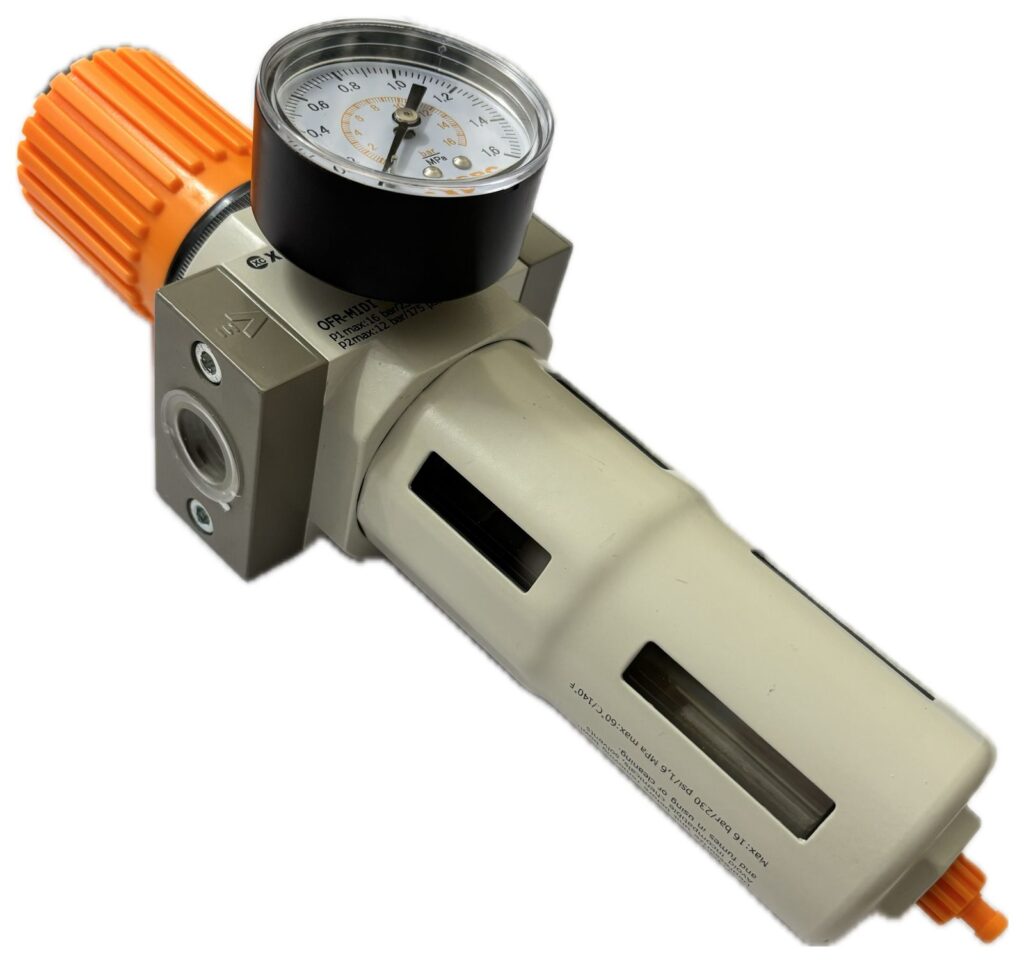

| Modelo | XOFR-1-MAXI |
|---|---|
| Tipo | Filtro regulador (F+R) de un cuerpo |
| Serie / cuerpo | XO / MAXI |
| Rosca | 1" NPT |
| Fluido | Aire comprimido |
| Presión de entrada | 1 a 16 bar |
| Presión de trabajo (regulación) | 0,5 a 12 bar |
| Grado de filtración | 40 µm (elemento sinterizado con separador de agua) |
| Regulador | De pistón |
| Caudal nominal estándar | 10000 L/min |
| Capacidad máxima de condensado | 80 ml |
| Drenaje | Manual (giratorio) |
| Manómetro | OMA-50-16-1/4 (versión de 12 bar) |
| Temperatura de trabajo | 0 a 60 °C |
| Materiales | Cuerpo de zinc inyectado; vaso de policarbonato (PC); protector de vaso de aleación de aluminio; sellos NBR; perilla de ajuste POM |
| Montaje | En línea o con soporte de pie; posición vertical (±5°) |
| Alto total | 272 mm |
Importante: instale el filtro regulador en posición vertical (±5°), con el vaso hacia abajo, y vacíe el condensado antes de que llegue al nivel máximo del vaso.
¿Cómo elegir?
Elige por la rosca de la línea (1" NPT en este modelo) y por el caudal: este tamaño entrega 10000 L/min nominales. Si además de filtrar y regular la máquina necesita aire lubricado, usa la unidad FRL de 2 cuerpos de la misma serie y rosca; si el aire ya llega filtrado y solo necesitas fijar la presión, basta el regulador. La serie también tiene variantes de 5 µm (código 5M), de 7 bar (código 7) y con drenaje semiautomático (S) o automático (A); este modelo es la versión estándar de 40 µm, 12 bar y drenaje manual.
