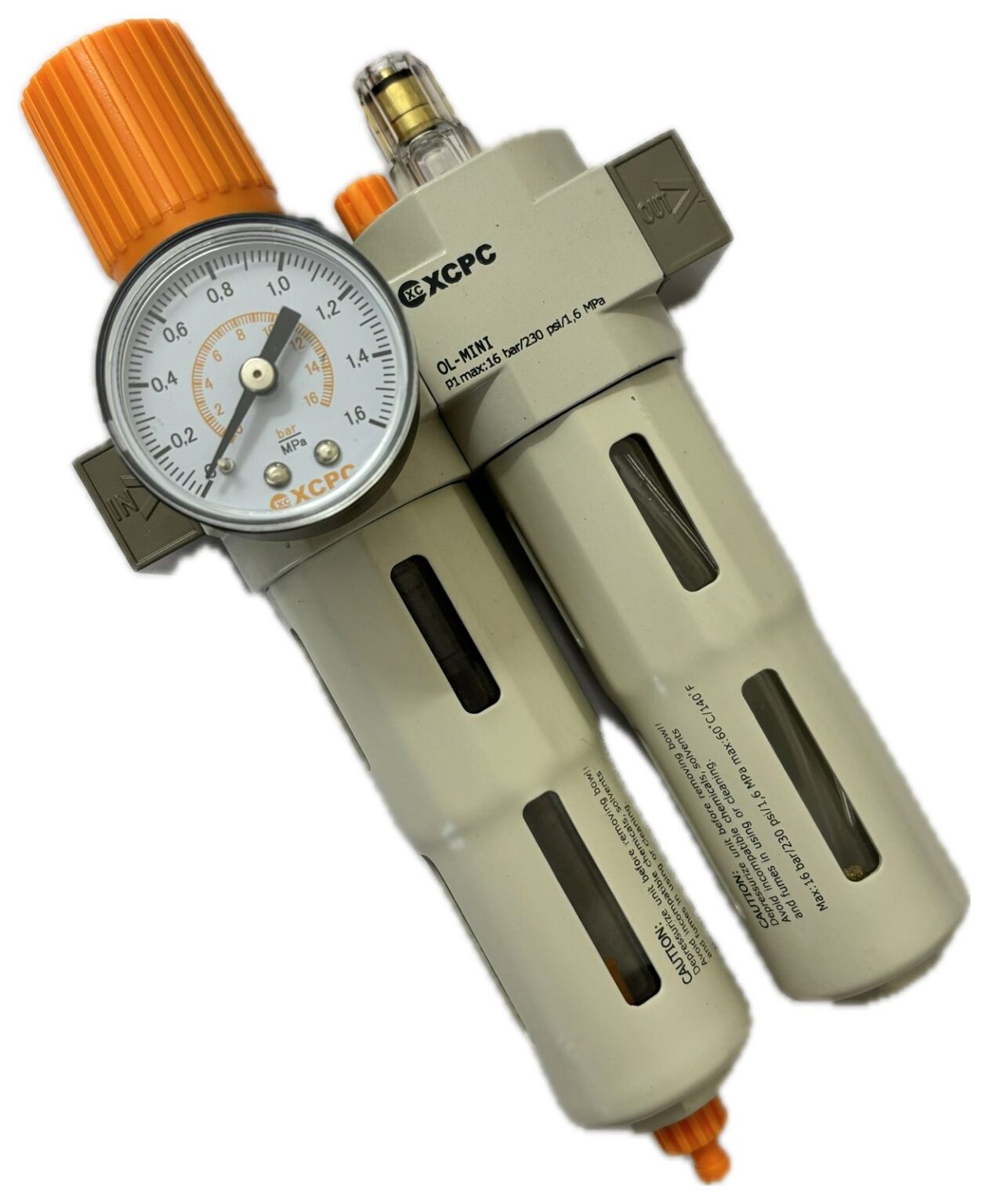

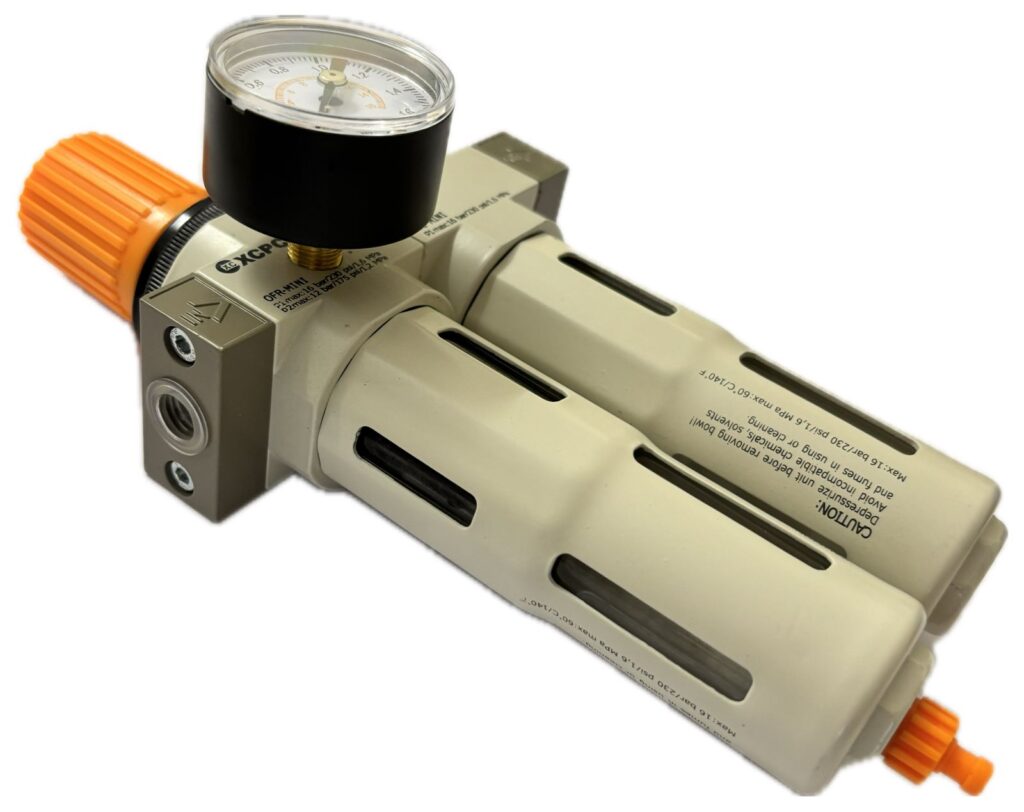

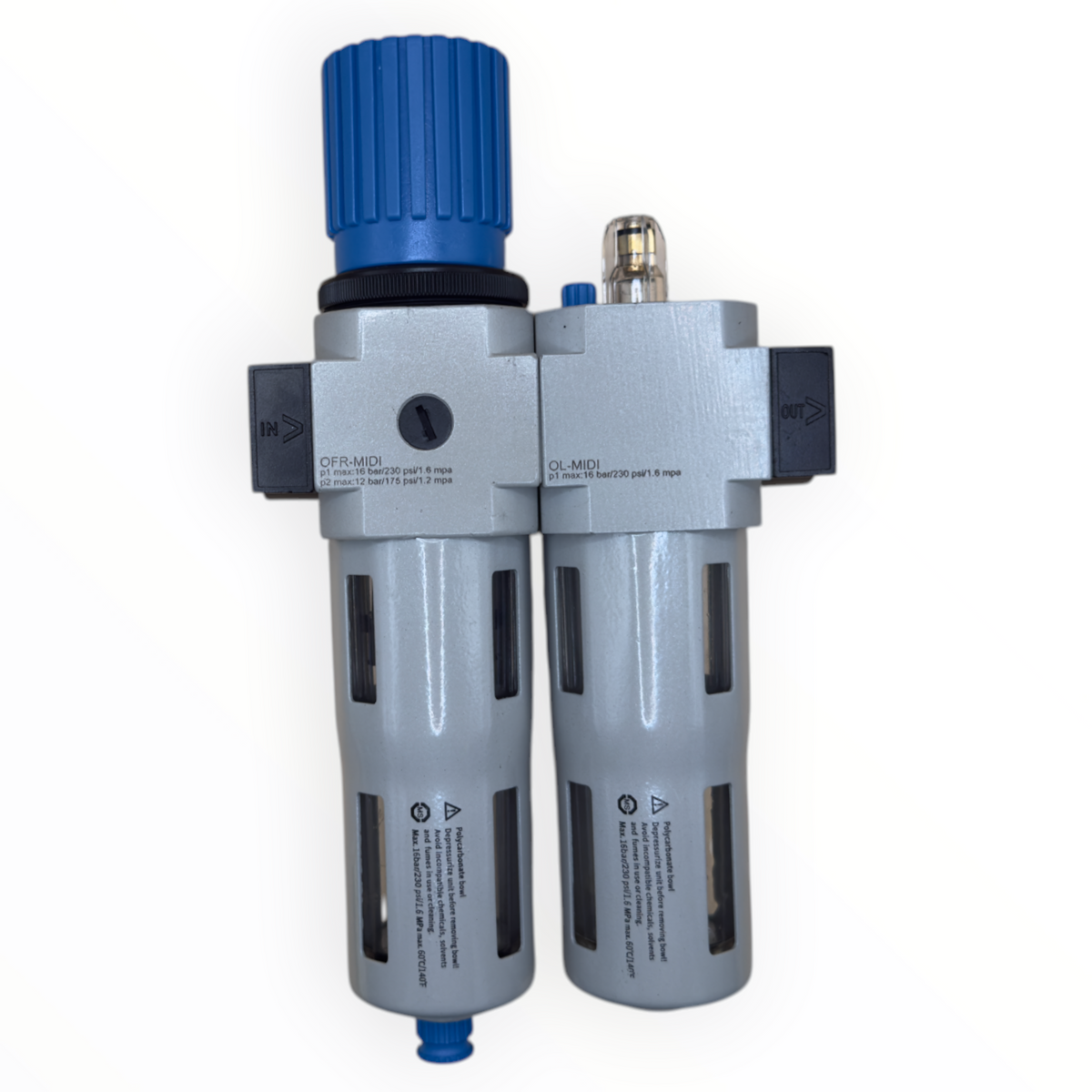

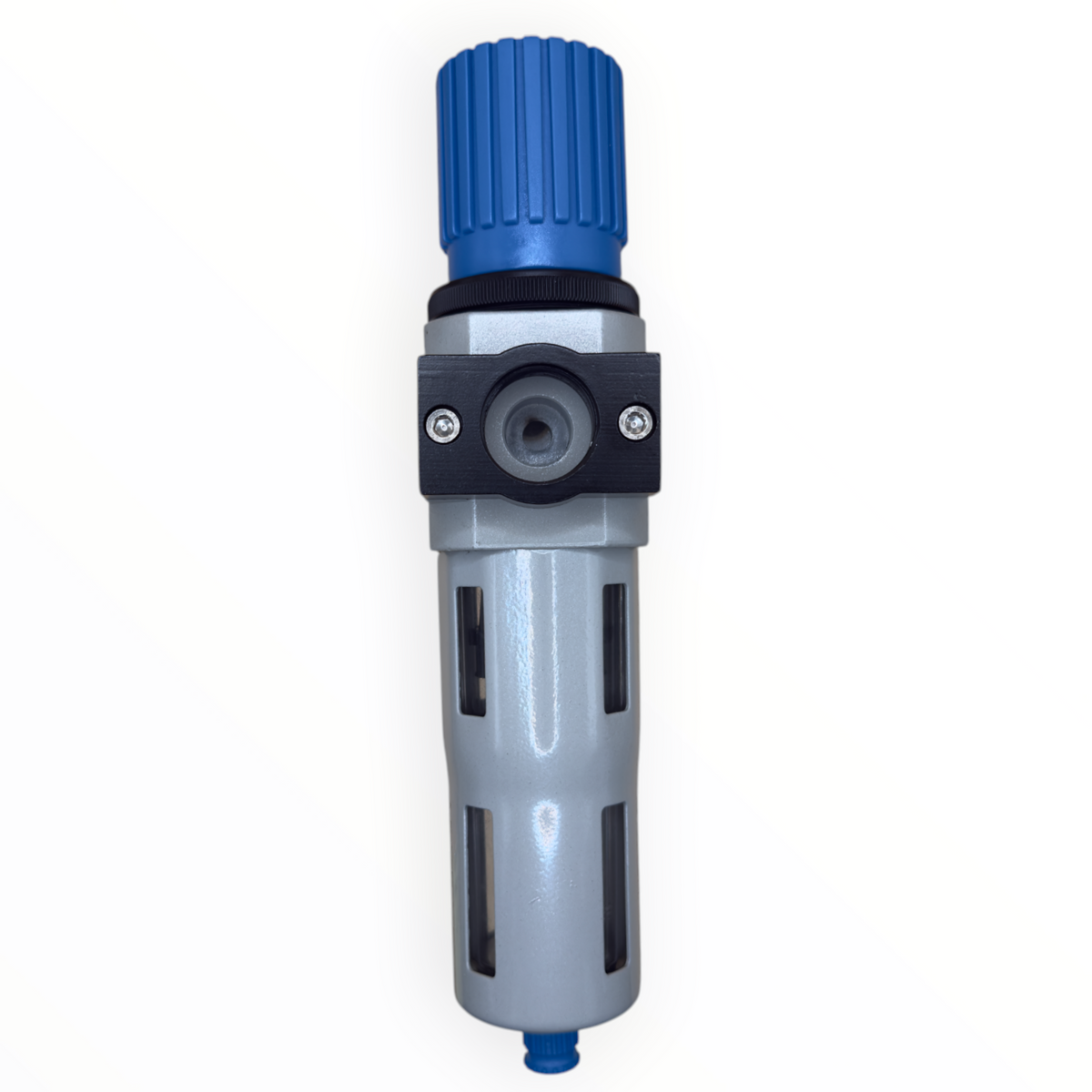

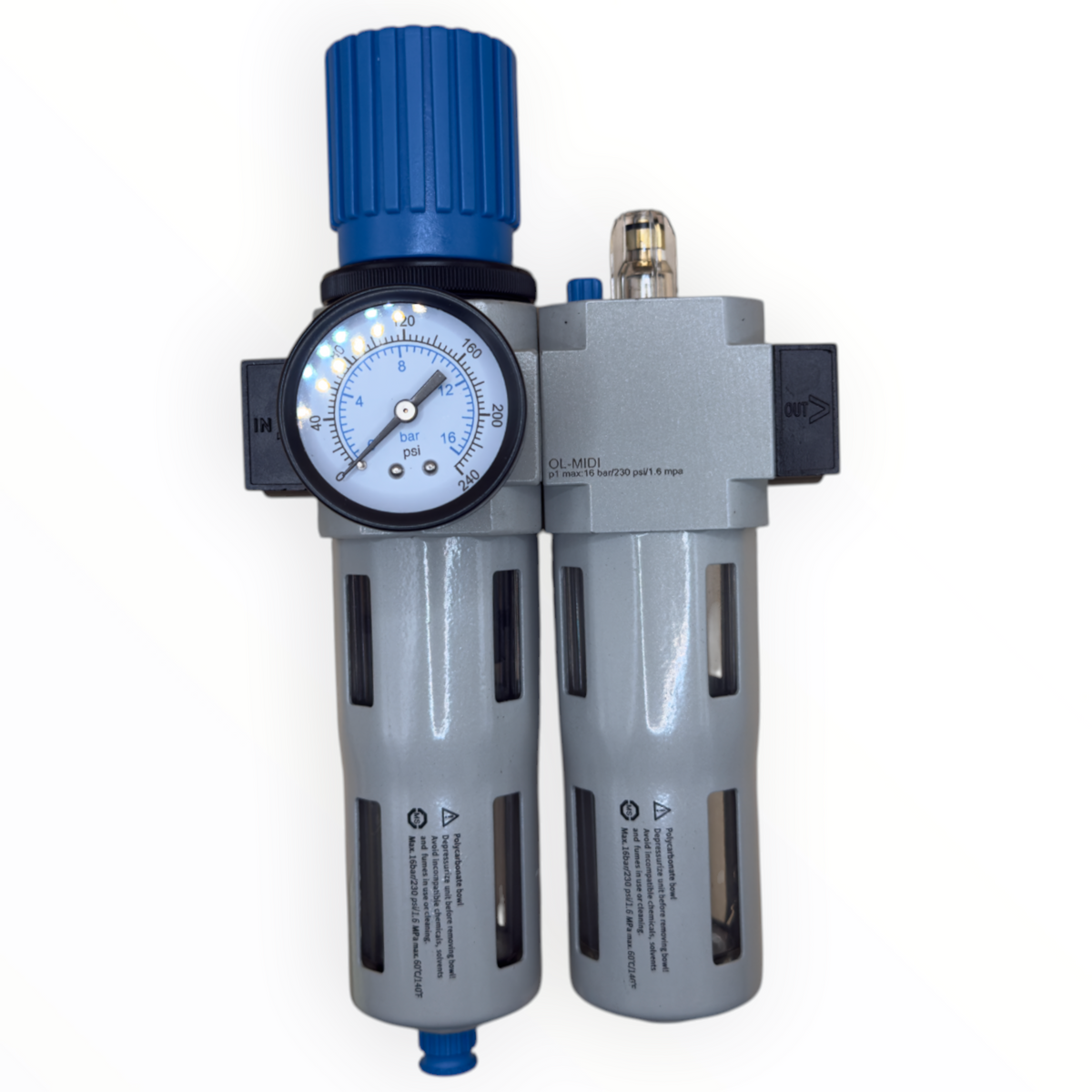

Filtro regulador lubricador conexión 3/4" cuerpo midi

Unidad de mantenimiento FRL de 2 cuerpos con rosca 3/4" NPT y cuerpo MIDI, serie XO. Combina en un solo conjunto un filtro regulador (XOFR) y un lubricador (XOL): el filtro con separador de agua retiene condensado, aceite y partículas, el regulador mantiene constante la presión de trabajo aunque varíe la presión de red o el consumo, y el lubricador proporcional agrega aceite nebulizado al aire en función del caudal. Se instala a la entrada de máquinas, cilindros y herramientas neumáticas que requieren aire lubricado.

Características y ficha técnica

• Modelo: XOU-3/4-MIDI
• Tipo: Unidad FRL de 2 cuerpos: filtro regulador + lubricador
• Serie / cuerpo: XO / MIDI
• Rosca: 3/4" NPT
• Fluido: Aire comprimido
• Presión de entrada: 1 a 16 bar
• Presión de trabajo (regulación): 0,5 a 12 bar
• Grado de filtración: 40 µm (elemento sinterizado)
• Caudal nominal estándar: 2600 L/min
• Caudal mínimo para lubricar: 6 L/min
• Capacidad de condensado: 43 ml
• Dosificación de aceite: Ajustable con tornillo; normalmente basta de 1 a 12 gotas por cada 1000 L de aire; se puede rellenar aceite en operación
• Drenaje: Manual (giratorio)

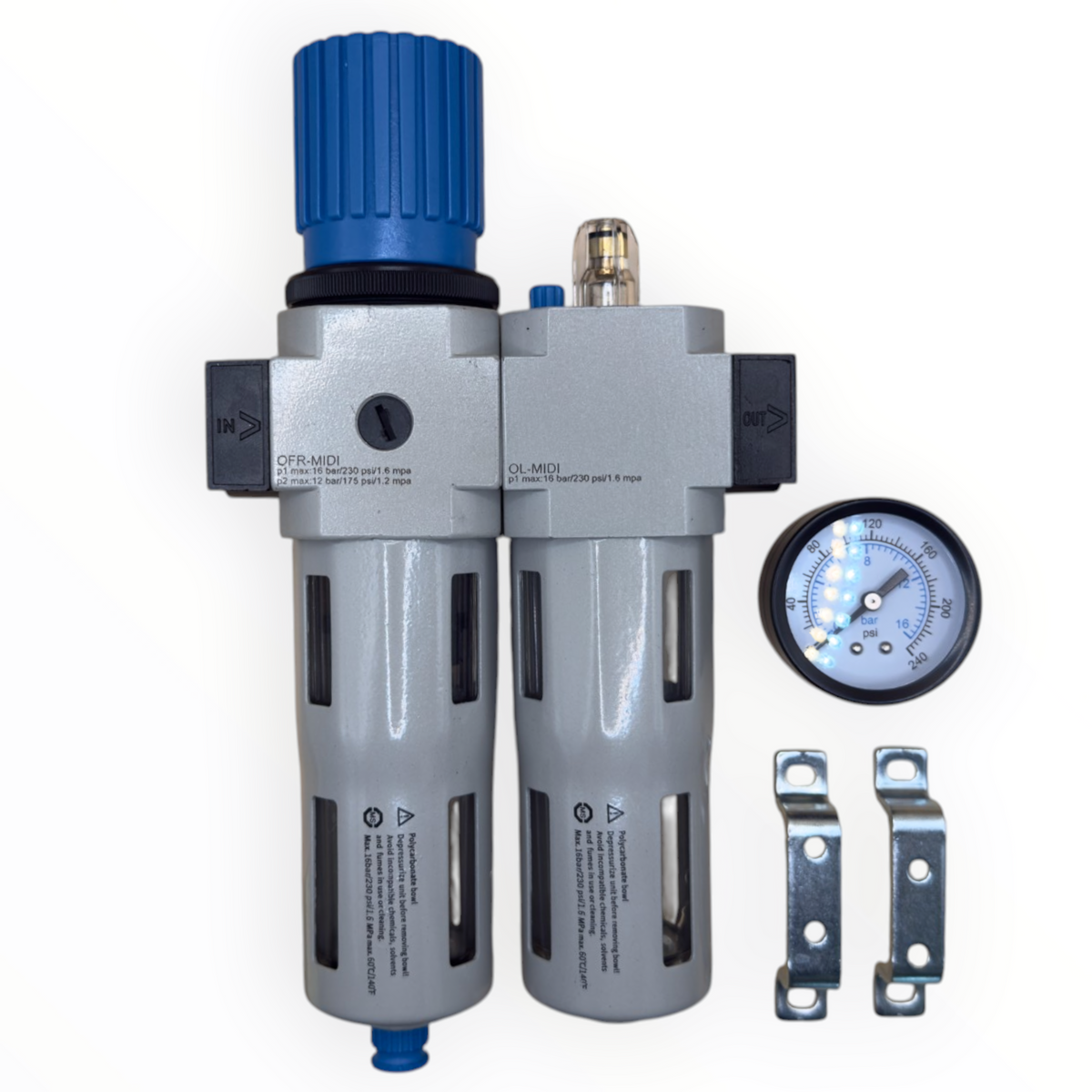

• Manómetro: OMA-50-16-1/4 (versión de 12 bar)
• Temperatura de trabajo: 0 a 60 °C
• Materiales: Cuerpo de zinc inyectado; vasos de filtro y aceite de policarbonato (PC); protector de vaso de aleación de aluminio; sellos NBR; perilla de ajuste POM

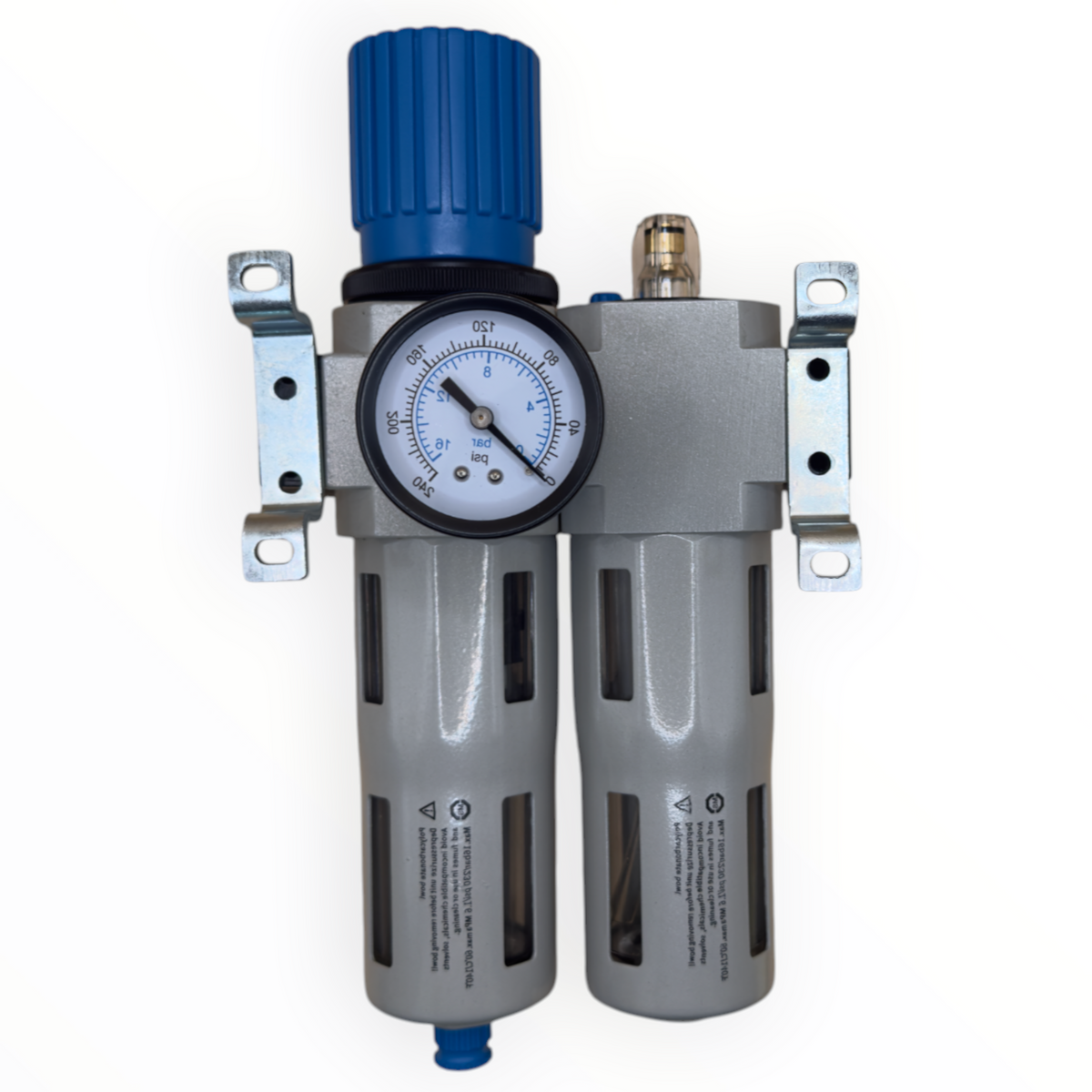

• Montaje: En línea o con soporte de pie; posición vertical (±5°)
• Alto total: 250 mm

Importante: instale la unidad en posición vertical (±5°), con el vaso hacia abajo y respetando el sentido IN → OUT marcado en el cuerpo.

¿Cómo elegir?

Elige por la rosca de la cañería o del equipo (3/4" NPT en este modelo) y por el caudal que consume la máquina: este tamaño entrega 2600 L/min nominales. Usa la FRL completa cuando válvulas, cilindros o herramientas requieran aire lubricado; si el circuito debe trabajar con aire seco (por ejemplo, instrumentos o equipos que no admiten aceite), basta el filtro regulador de la misma serie. La serie también tiene variantes de 5 µm (código 5M), de 7 bar (código 7) y con drenaje semiautomático (S) o automático (A); este modelo es la versión estándar de 40 µm, 12 bar y drenaje manual.
