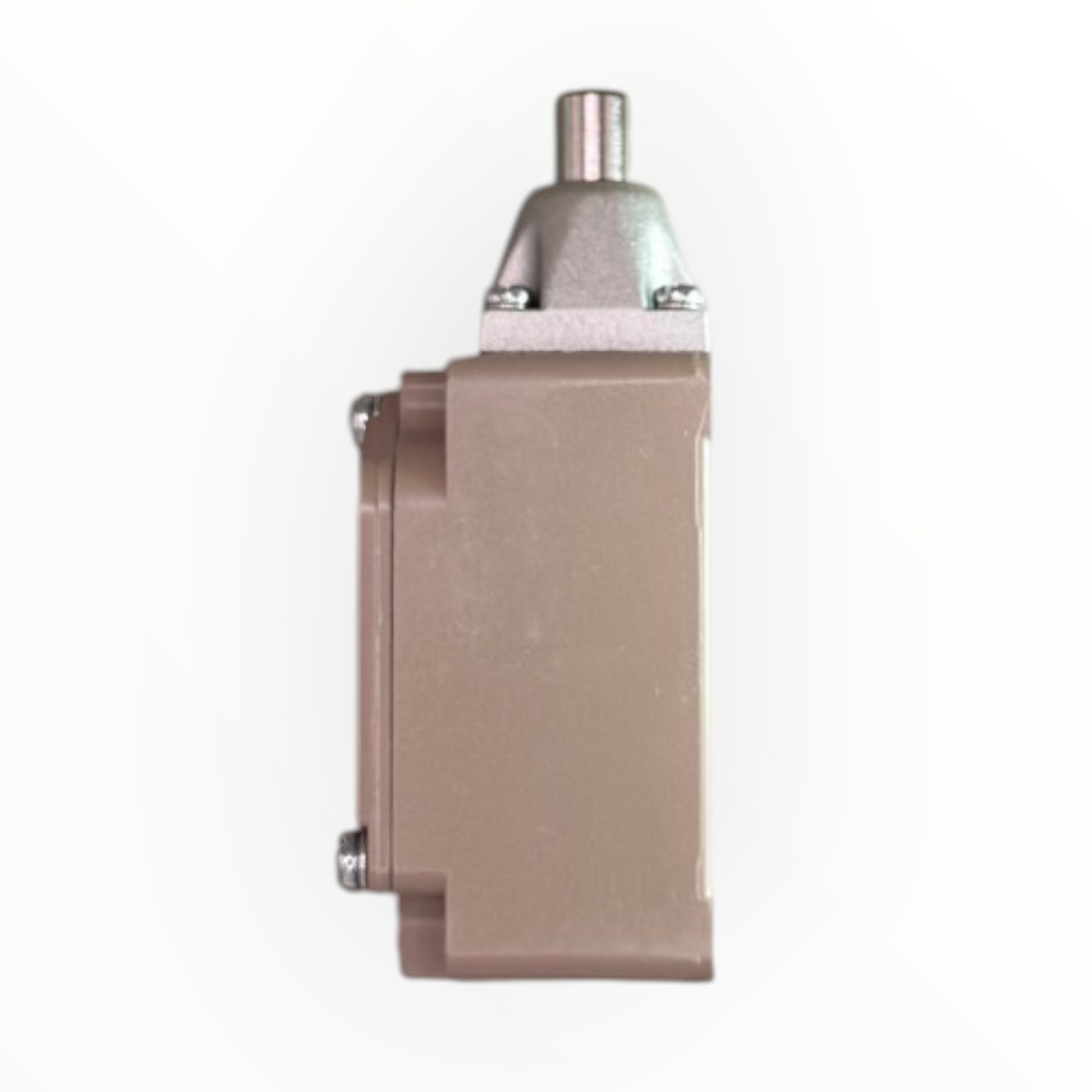

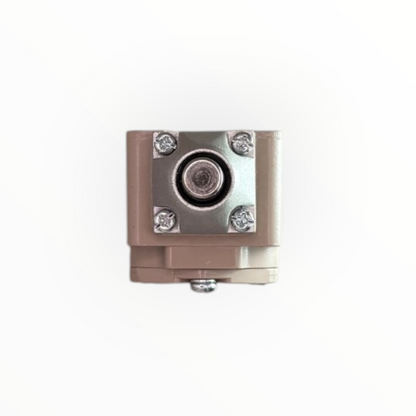

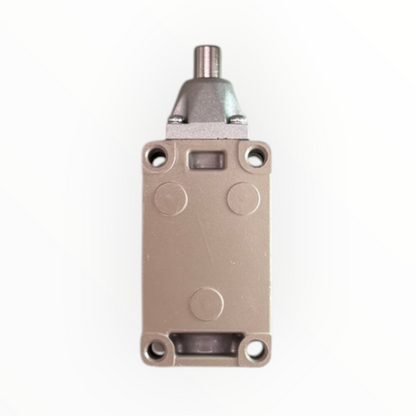

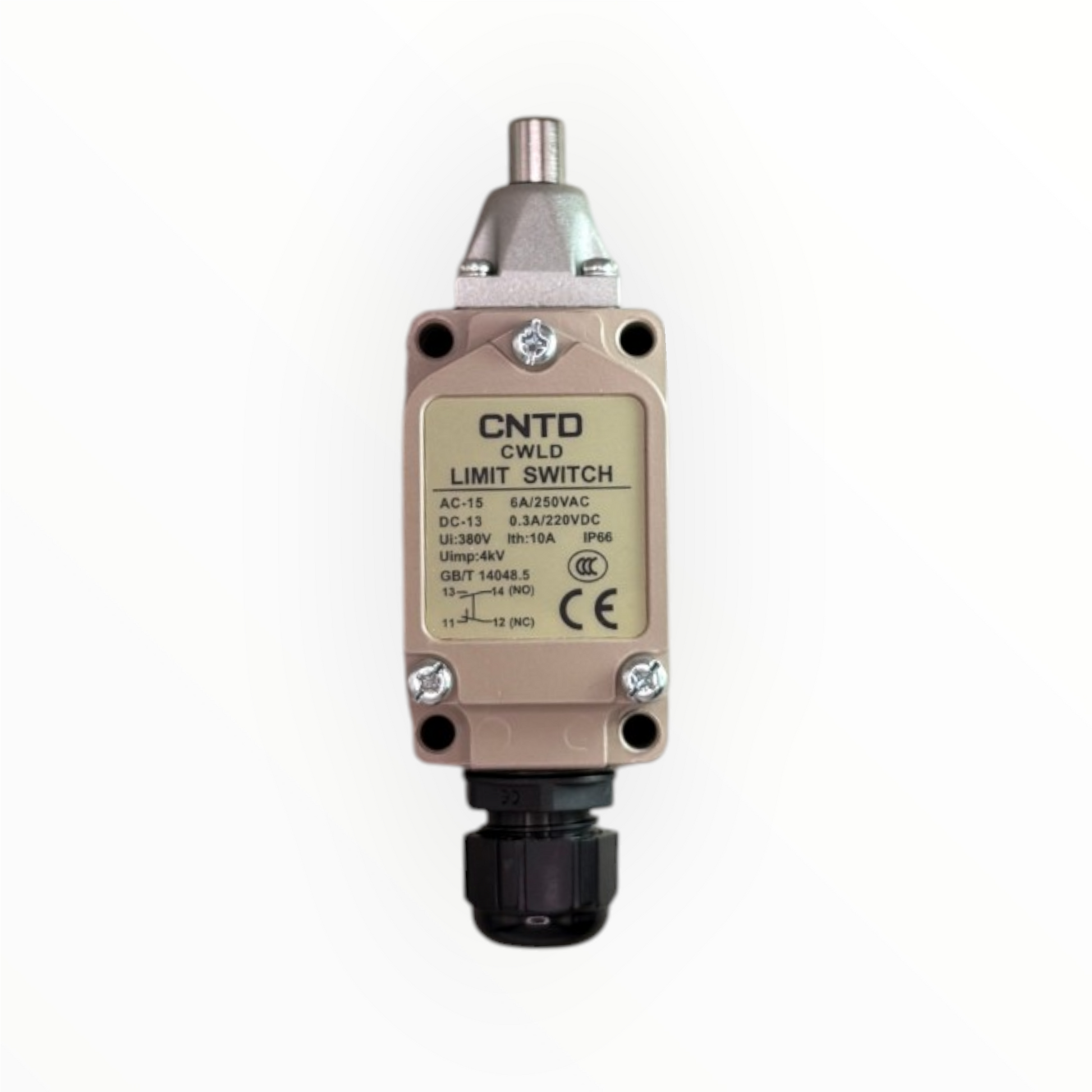

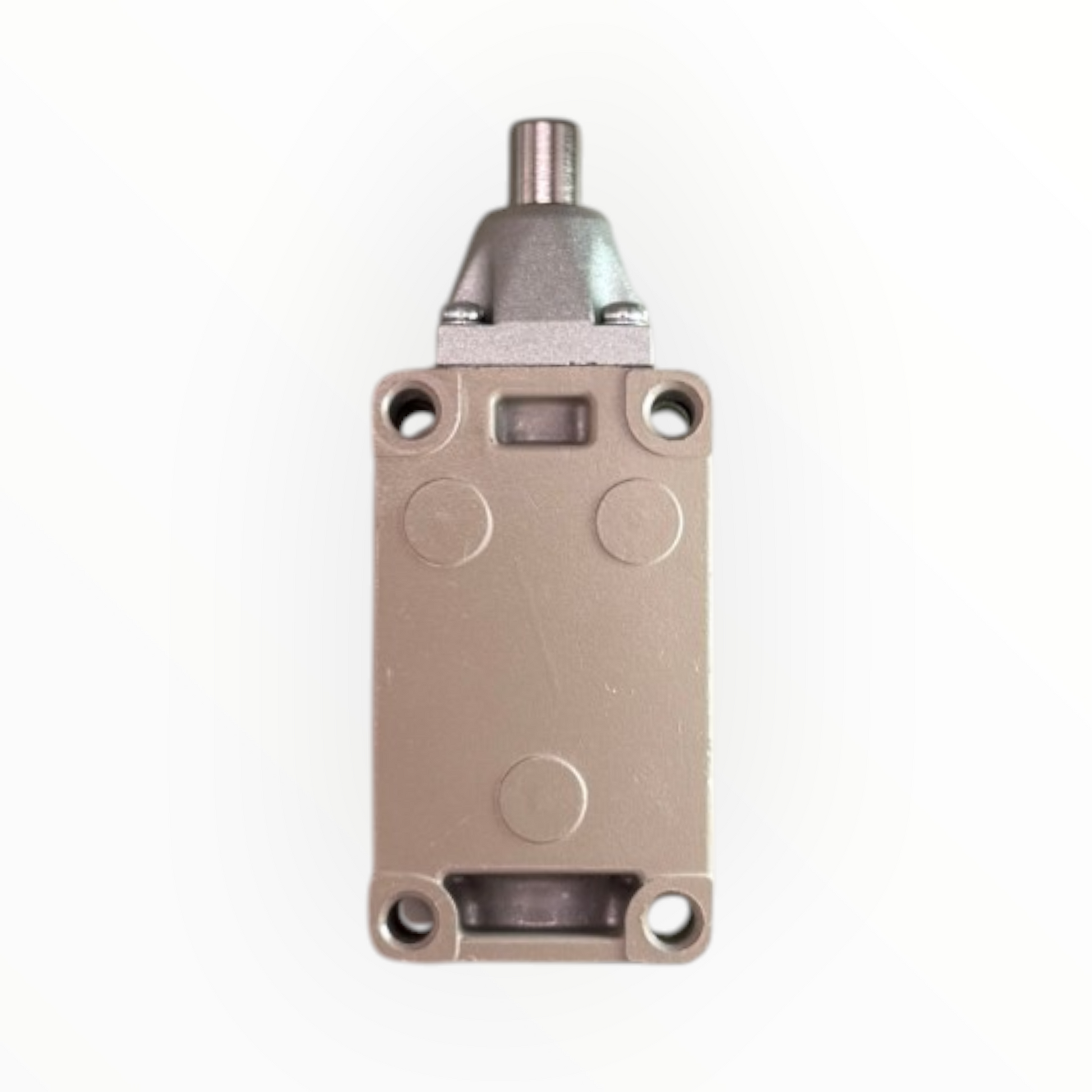

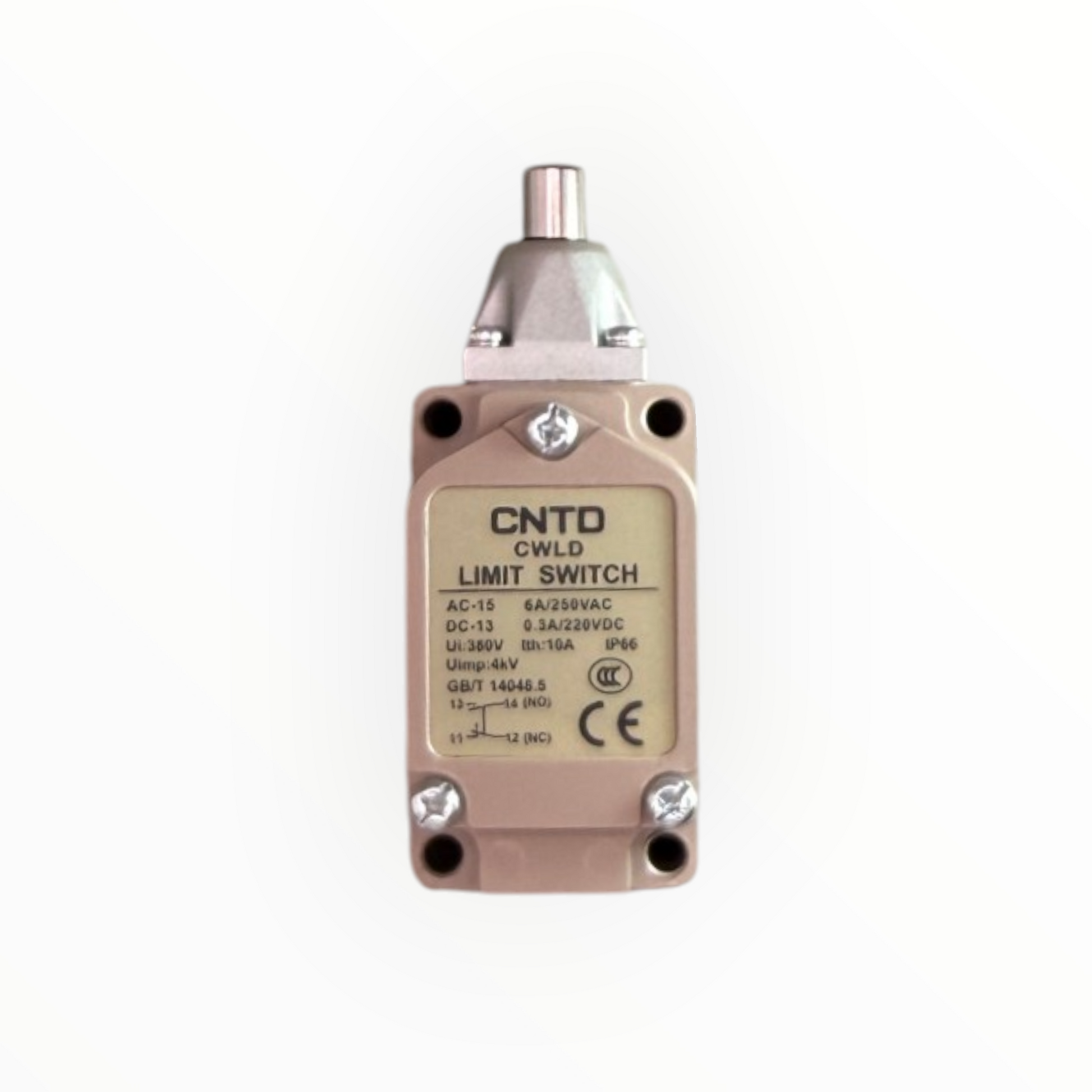

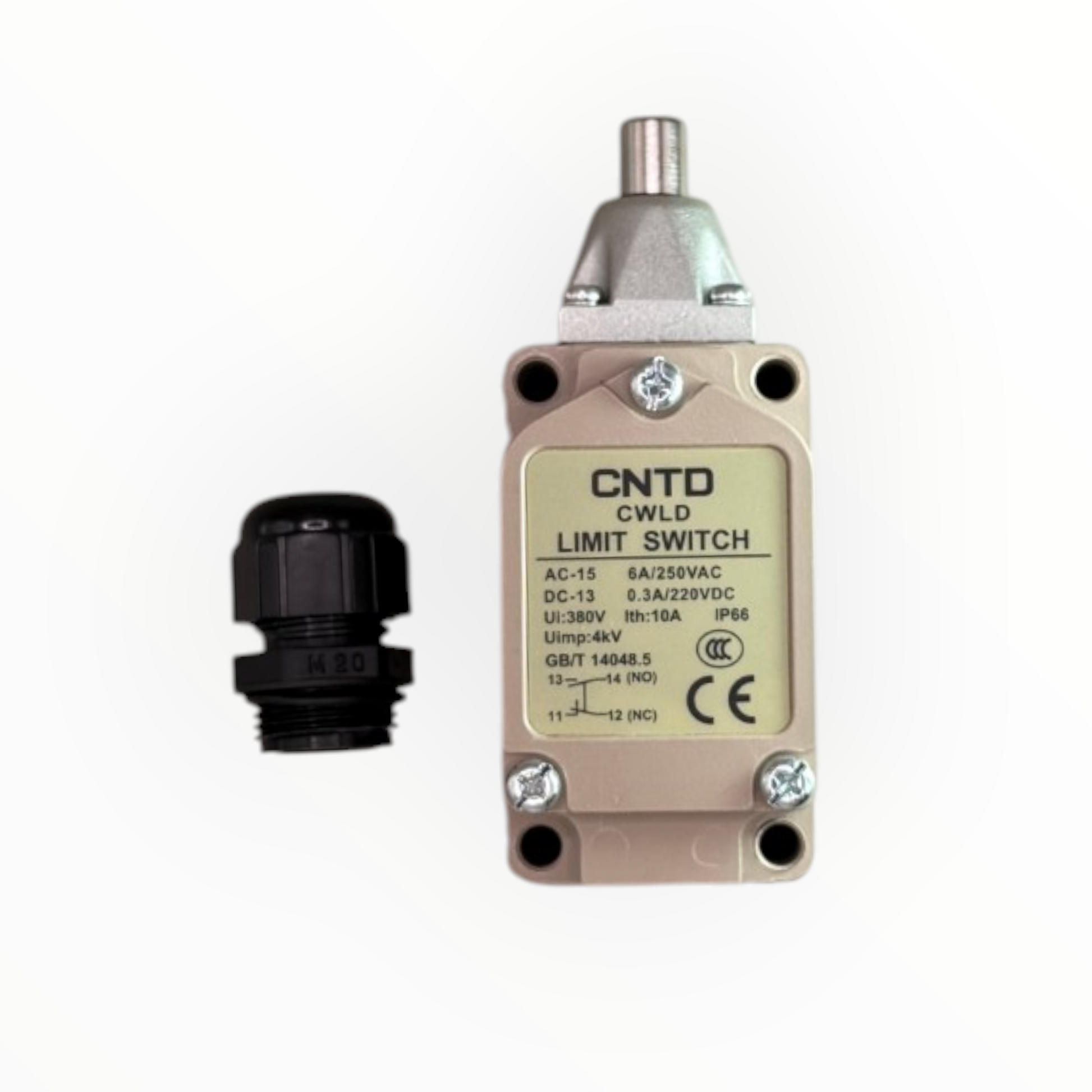

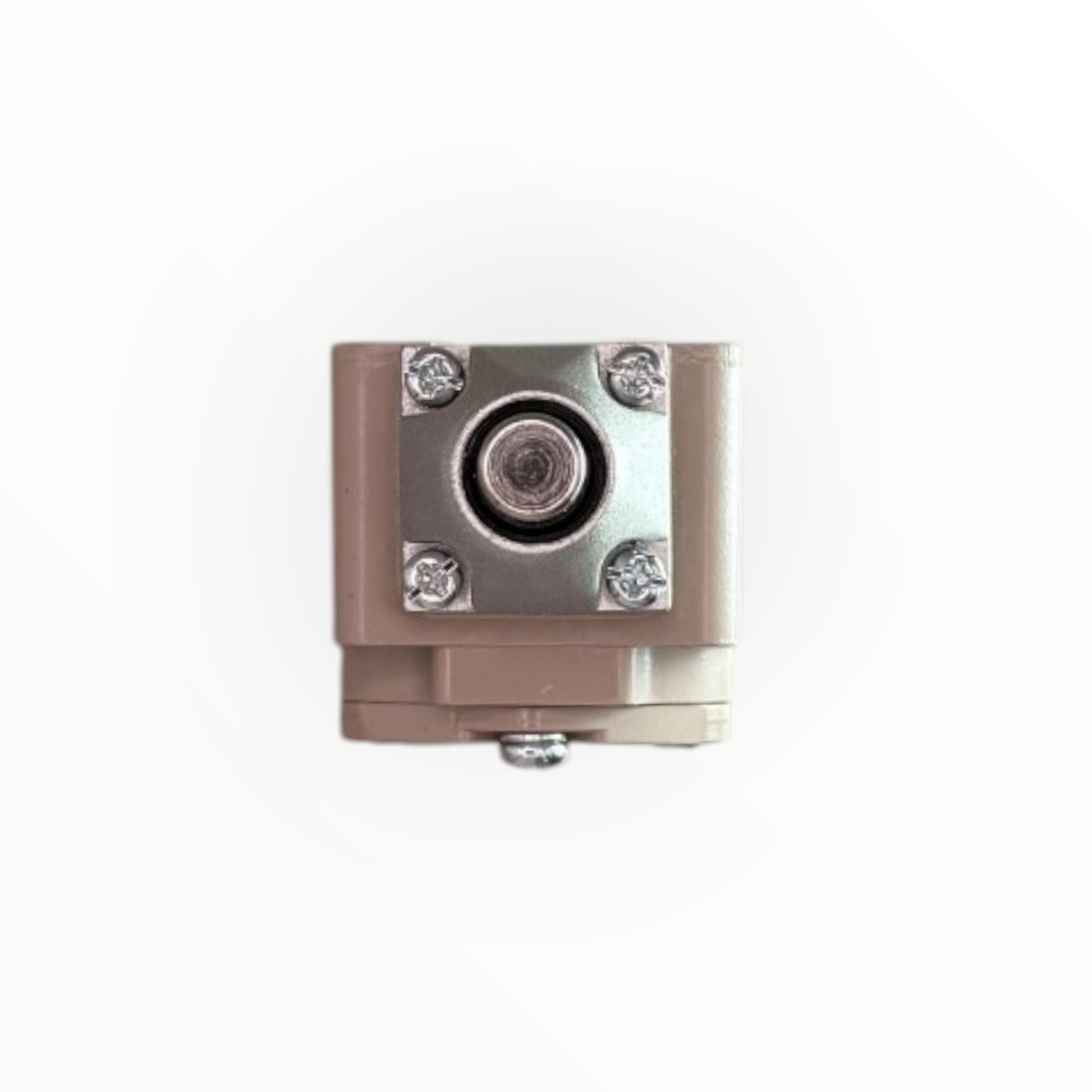

Final de carrera tipo boton cuerpo grande [CWLD]

Interruptor de límite de la serie CWL (fabricado por CNTD y equivalentes, compatible con modelos WL de Omron en montaje y dimensiones generales). Modelo con actuador de botón plunger vertical directo (top plunger) para detección por presión axial. Carcasa grande de aluminio fundido resistente, contactos doble circuito (1NO + 1NC), y protección IP66 contra polvo, chorros de agua y aceite. Uso común en automatización industrial pesada, máquinas CNC, prensas, transportadores, elevadores y aplicaciones que requieren alta robustez mecánica y activación por empuje directo.

Características Principales

• Modelo: CWLD
• Tipo de actuador: Botón plunger vertical (top plunger / pin plunger) – activación directa por presión axial
• Configuración de contactos: Doble circuito (SPDT) – 1NO + 1NC (normally open + normally closed)
• Capacidad de conmutación (ratings típicos):
  • Resistivo (no inductivo): 10 A / 250 VAC – 10 A / 125 VDC
  • Inductivo (cos φ = 0.4 min): ≈ 3–6 A / 250 VAC (o 6 A AC-15 / 0.3 A DC-13 según versión)
  • Lámpara: corriente de irrupción hasta 10× nominal
  • Motor: corriente de irrupción hasta 6× nominal
• Voltaje máximo: 250 VAC / 250 VDC (según carga)
• Fuerza de operación (OF máx.): ≈ 1360 g (≈13.3 N)
• Fuerza de retorno (RF mín.): ≈ 227 g
• Recorrido diferencial / Pre-travel (PT máx.): ≈ 1.7 mm
• Recorrido total / Over-travel (OT mín.): ≈ 5.6 mm
• Vida mecánica: > 20.000.000 operaciones (sin carga)
• Vida eléctrica: > 500.000 operaciones (a carga nominal)
• Grado de protección: IP66 (polvo, chorros de agua y aceite)
• Materiales:
  • Carcasa: Aluminio fundido (cuerpo grande para mayor resistencia)
  • Plunger: Metal resistente (acero o similar)
• Temperatura de operación: -20 °C ~ +80 °C (sin condensación ni hielo)
• Montaje: Base con orificios estándar (compatible serie CWL / WL, pitch similar a Omron)
• Peso aproximado: 1300–1400 g (cuerpo grande)
• Aplicaciones típicas: Máquinas industriales pesadas, automatización, prensas, transportadores, puertas automáticas, detección de posición final por empuje directo en entornos exigentes.
