Final de carrera tipo roldana cuerpo grande

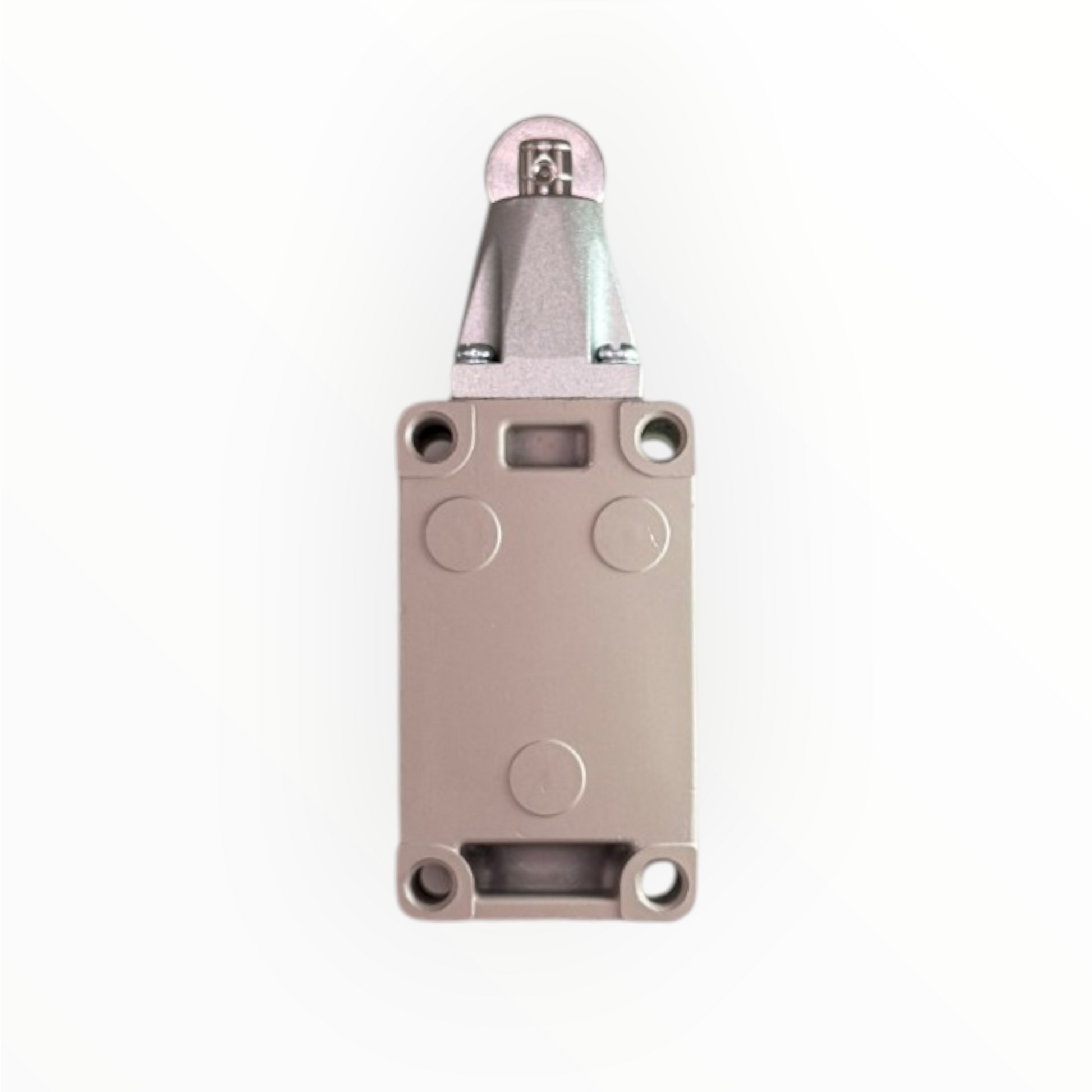

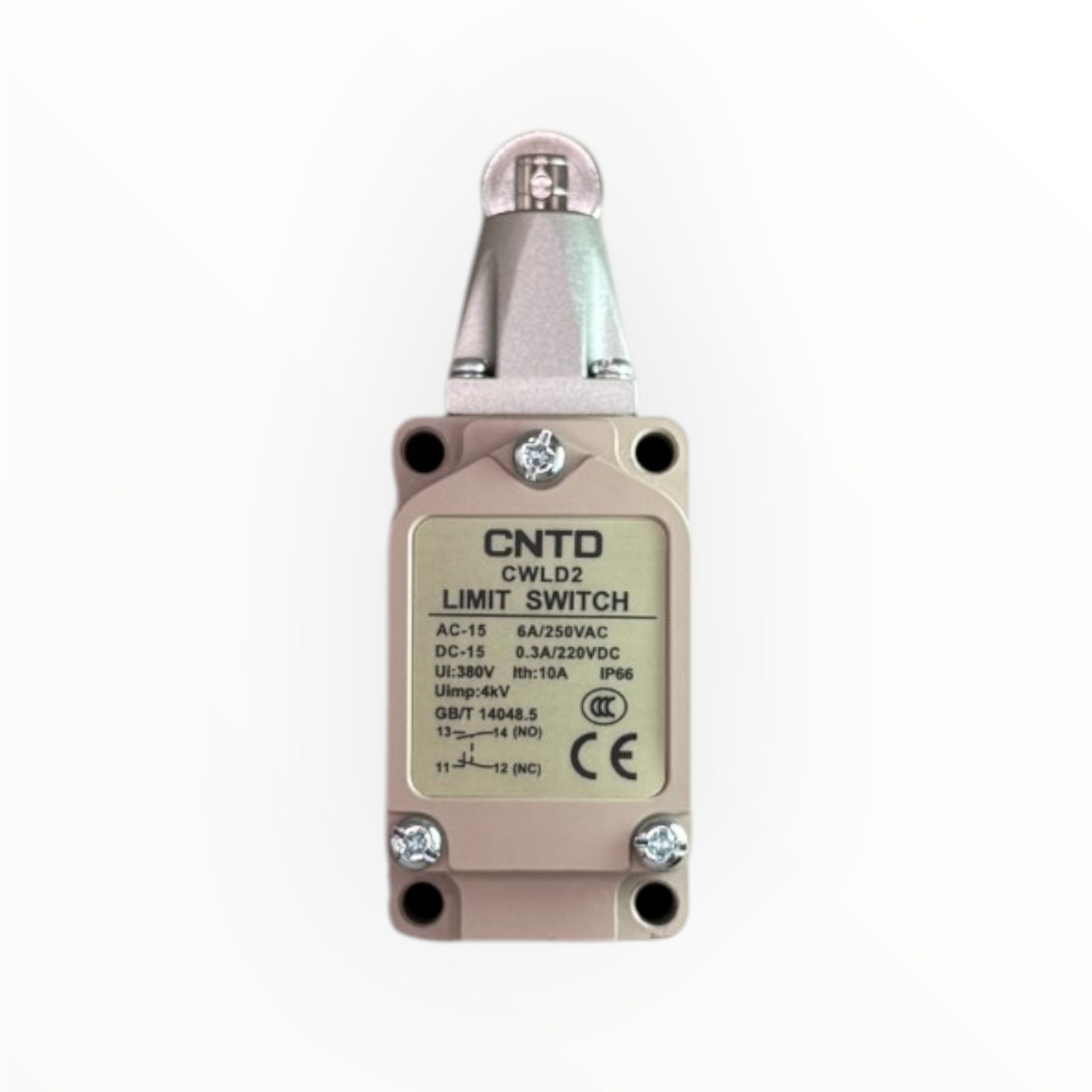

Final de carrera de cuerpo grande con émbolo y roldana, modelo CWLD2 de CNTD, serie CWL. La roldana metálica montada de forma transversal sobre el émbolo gira al contacto y acepta levas o piezas que pasan de costado. Tiene protección IP66, un contacto NA y uno NC, y capacidad de 6 A en AC-15. Se usa en maquinaria pesada, mesas de corte, elevadores y transportadores.

Características y ficha técnica

• Modelo: CWLD2
• Serie: CWL, final de carrera vertical de CNTD

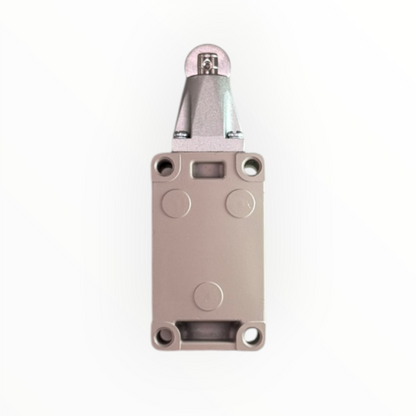

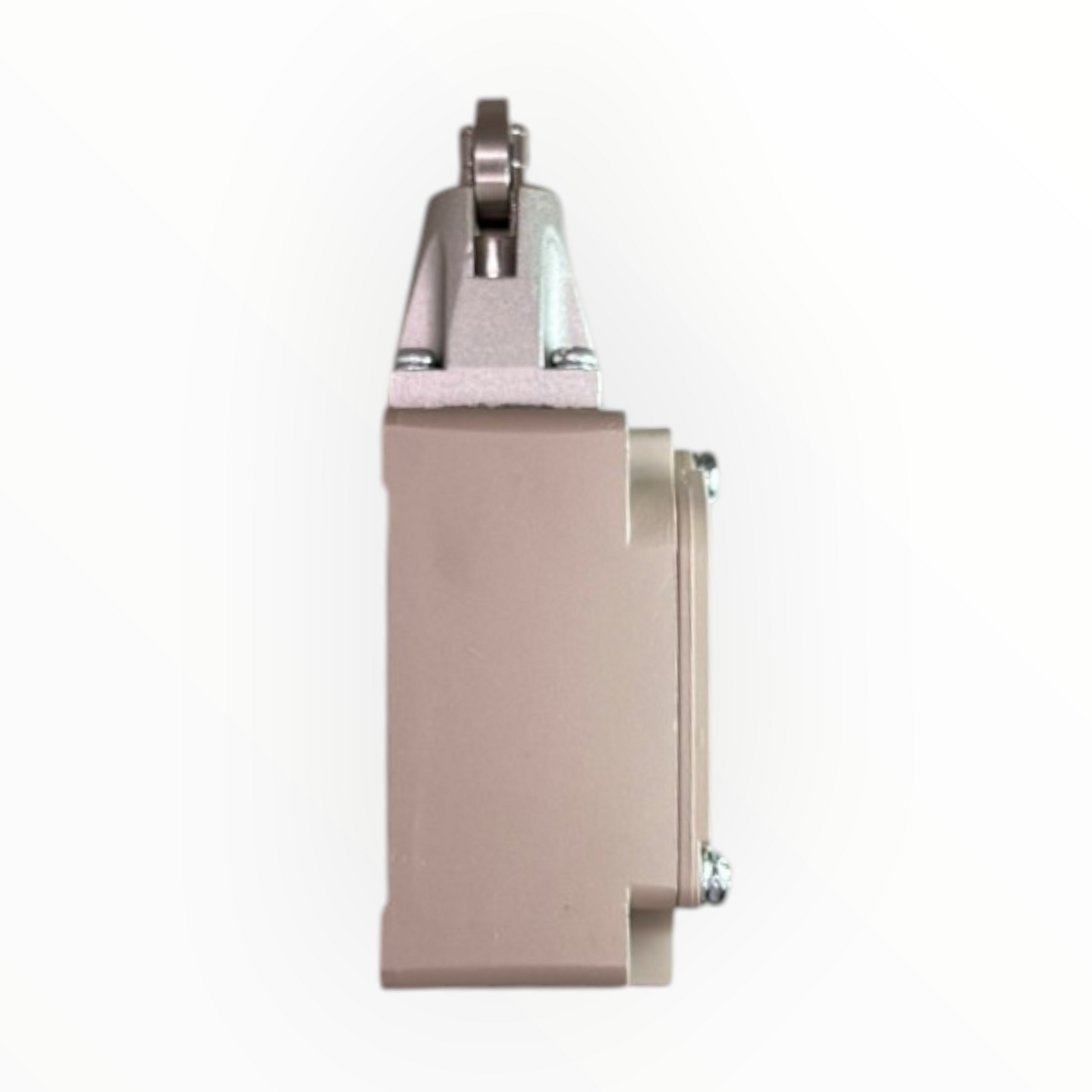

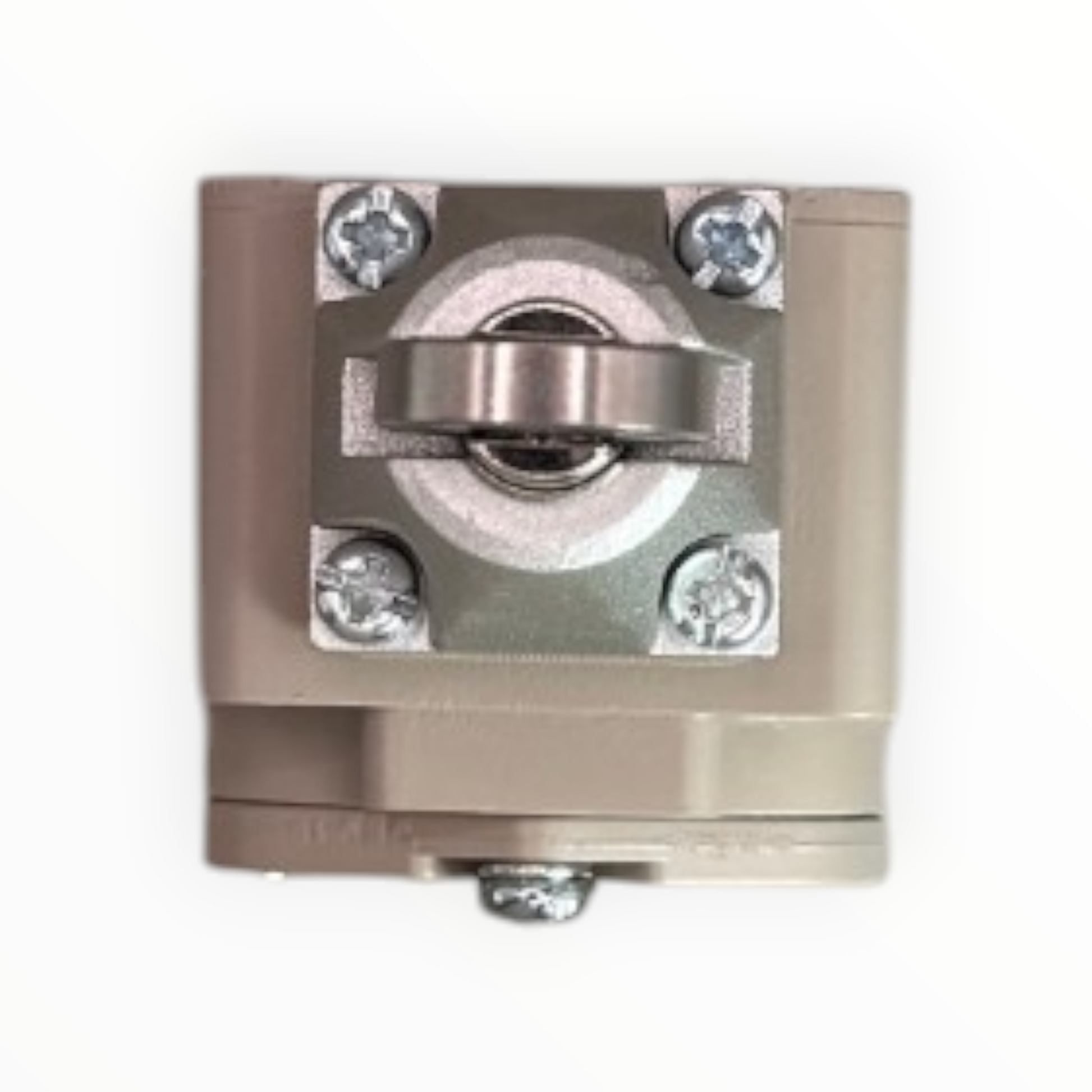

• Actuador: Émbolo con roldana transversal (código D2, "cross wheel plunger")
• Contactos: 1NA + 1NC, bornes 13-14 (NA) y 11-12 (NC)
• Corriente térmica (Ith): 10 A
• Capacidad AC-15: 6 A / 250 VAC
• Capacidad en DC: 0,3 A / 220 VDC
• Tensión de aislamiento (Ui): 380 V
• Tensión de impulso (Uimp): 4 kV
• Grado de protección: IP66

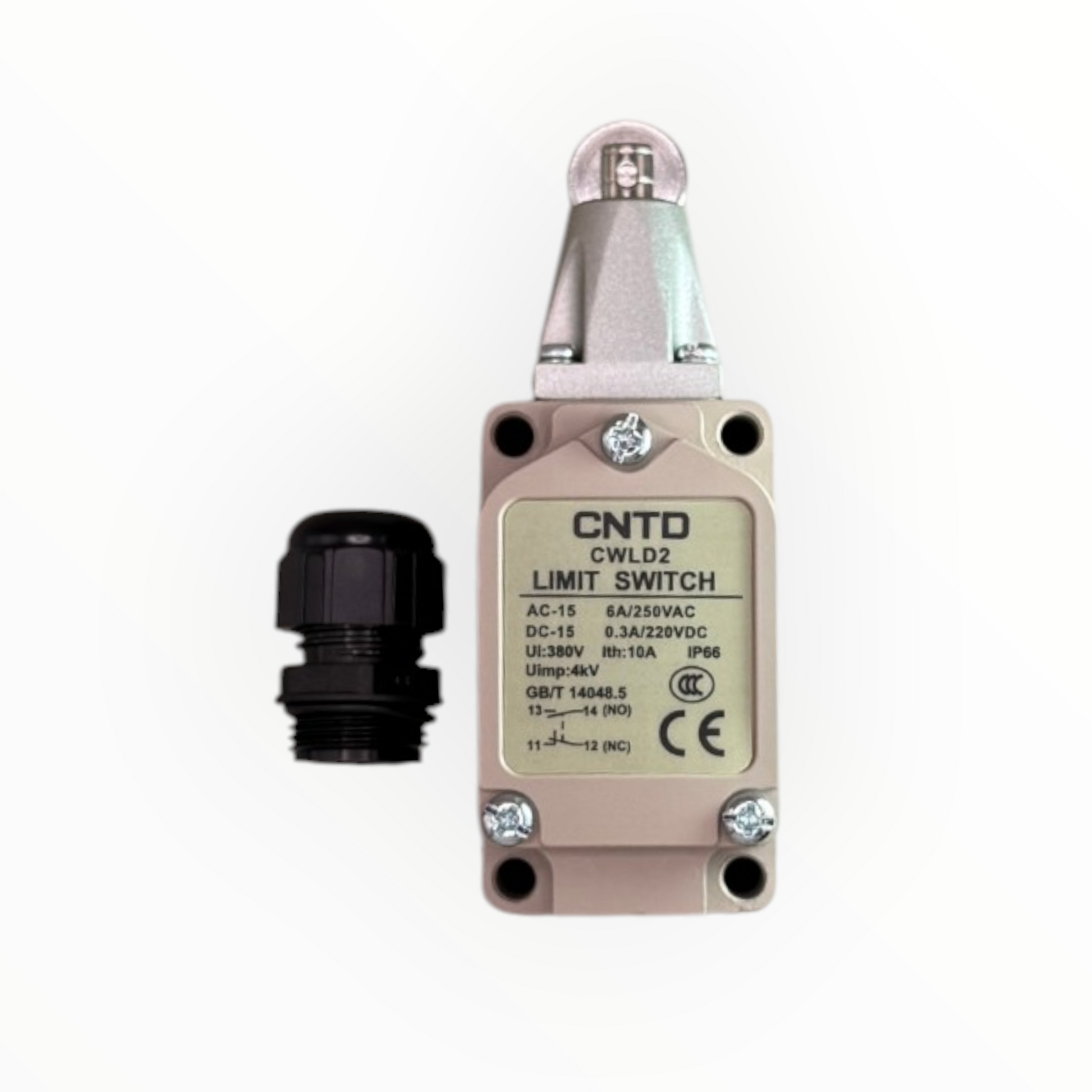

• Entrada de cable: M20 con prensaestopa
• Cuerpo: Color beige, tapa frontal con 4 tornillos
• Norma: GB/T 14048.5
• Marcas: CE y CCC

¿Cómo elegir?

La serie CWL tiene un cuerpo más grande que las series CZ-8 y CLS y trae IP66, por lo que conviene en máquinas expuestas a polvo o chorros de agua. Elige el actuador según cómo llega la pieza: el émbolo superior se acciona con un empuje en línea con su eje; el émbolo con roldana acepta levas o piezas que pasan de costado; la varilla ajustable llega a objetos lejanos o de posición variable. Usa el contacto NC para cortar el circuito al final del recorrido y el NA para dar una señal. Maneja 6 A en AC-15 a 250 VAC; para cargas en corriente continua mayores a 0,3 A usa un relé intermedio. La entrada es M20; si tu cable es más delgado que el rango del prensaestopa, cámbialo por uno adecuado.
