Relé 2 polos 24 VAC

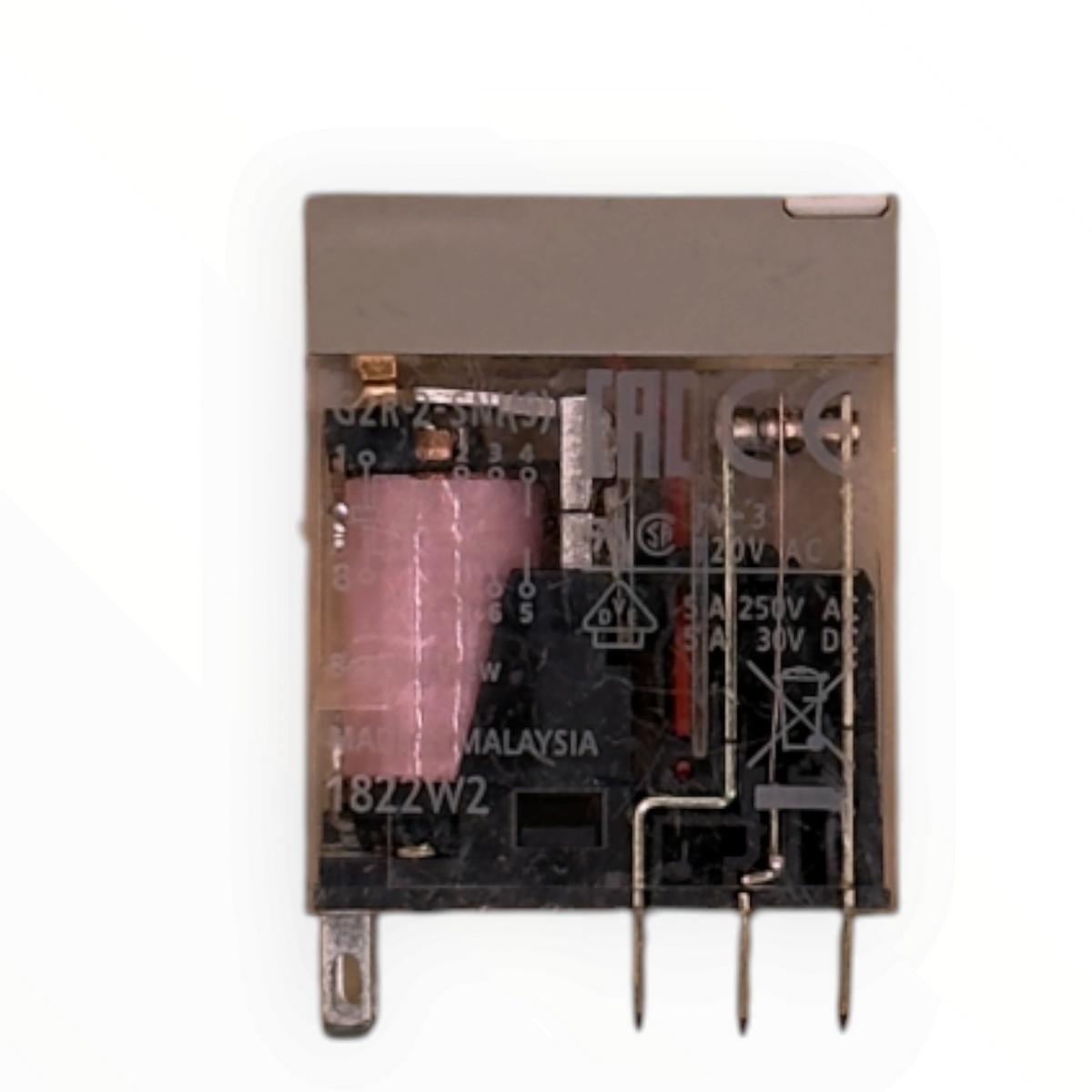

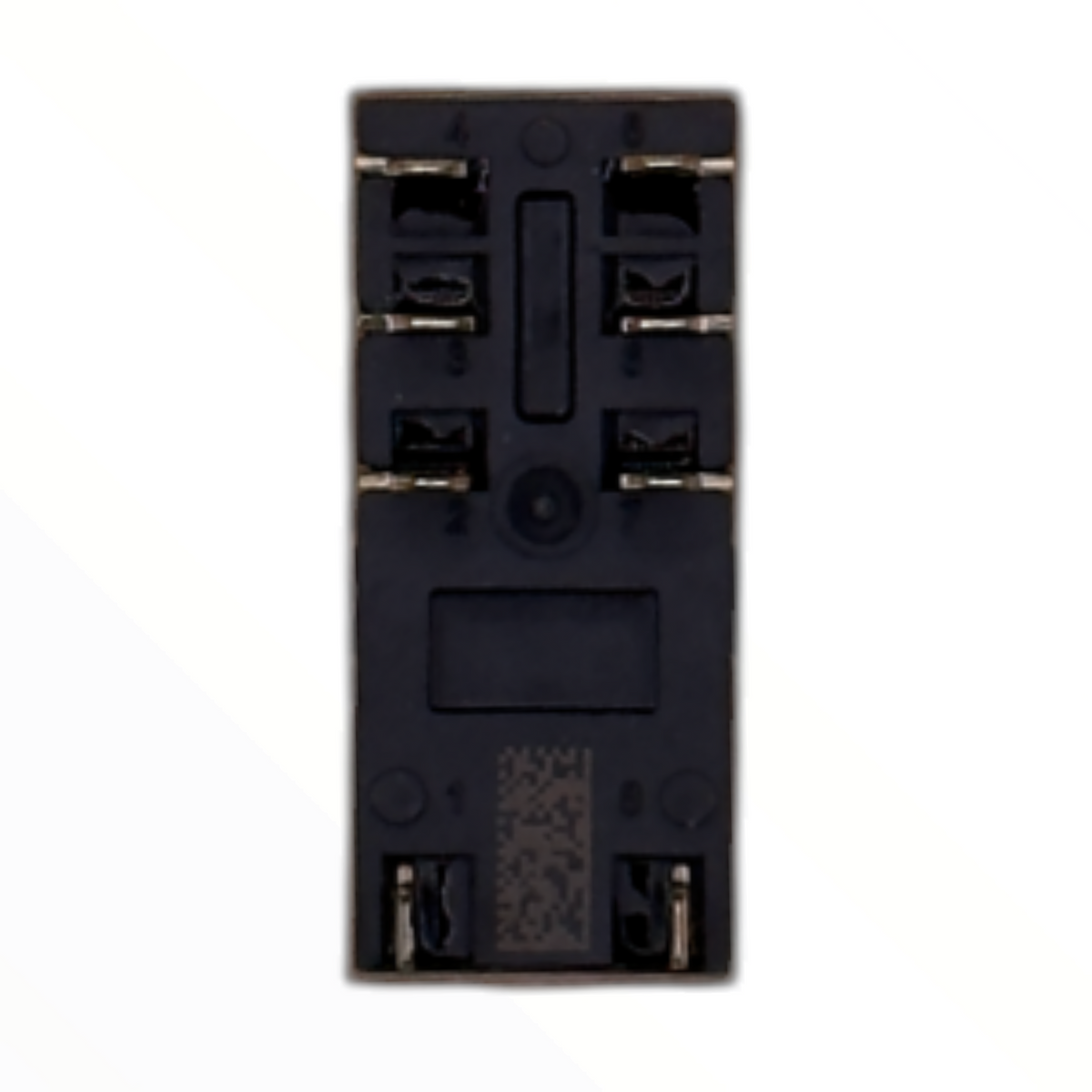

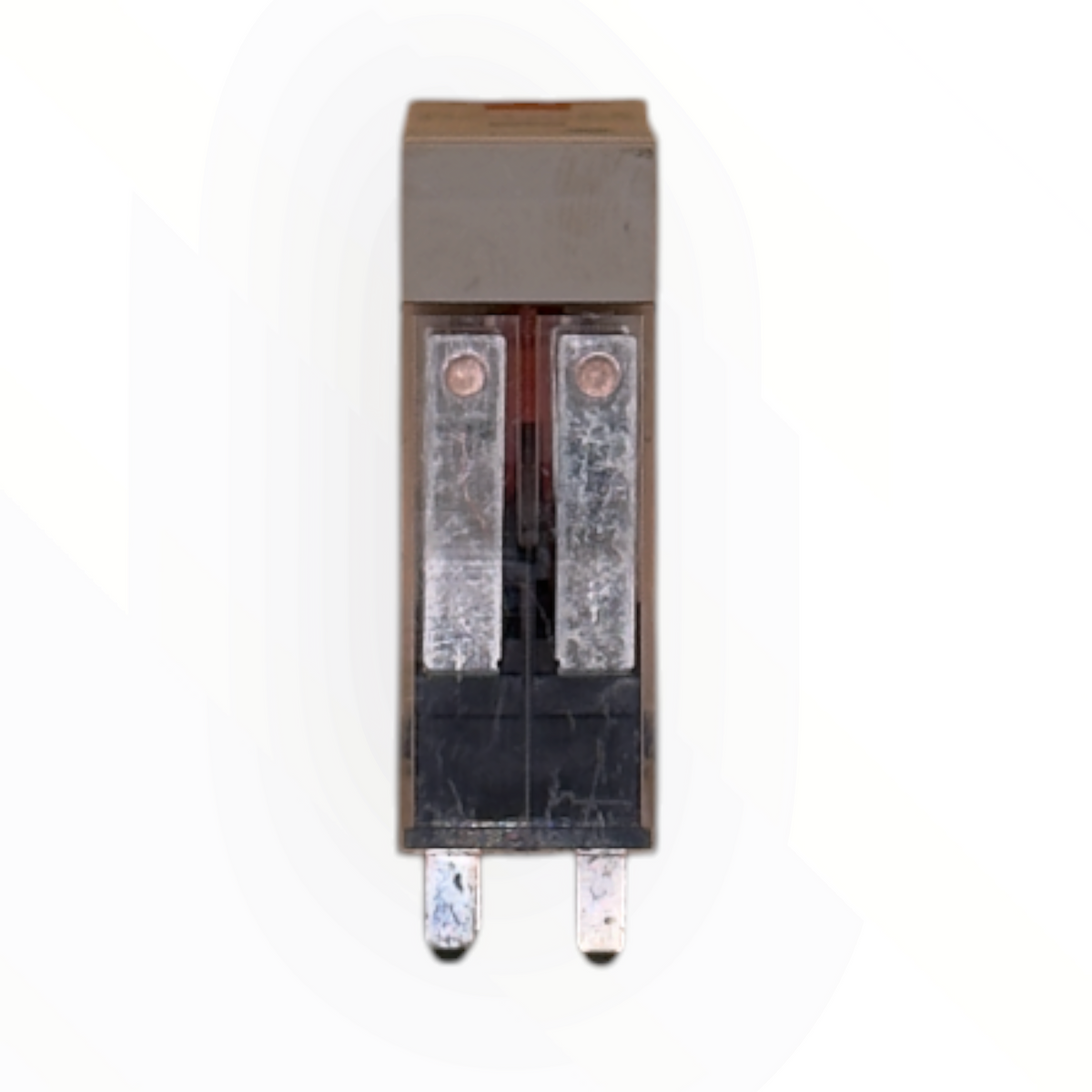

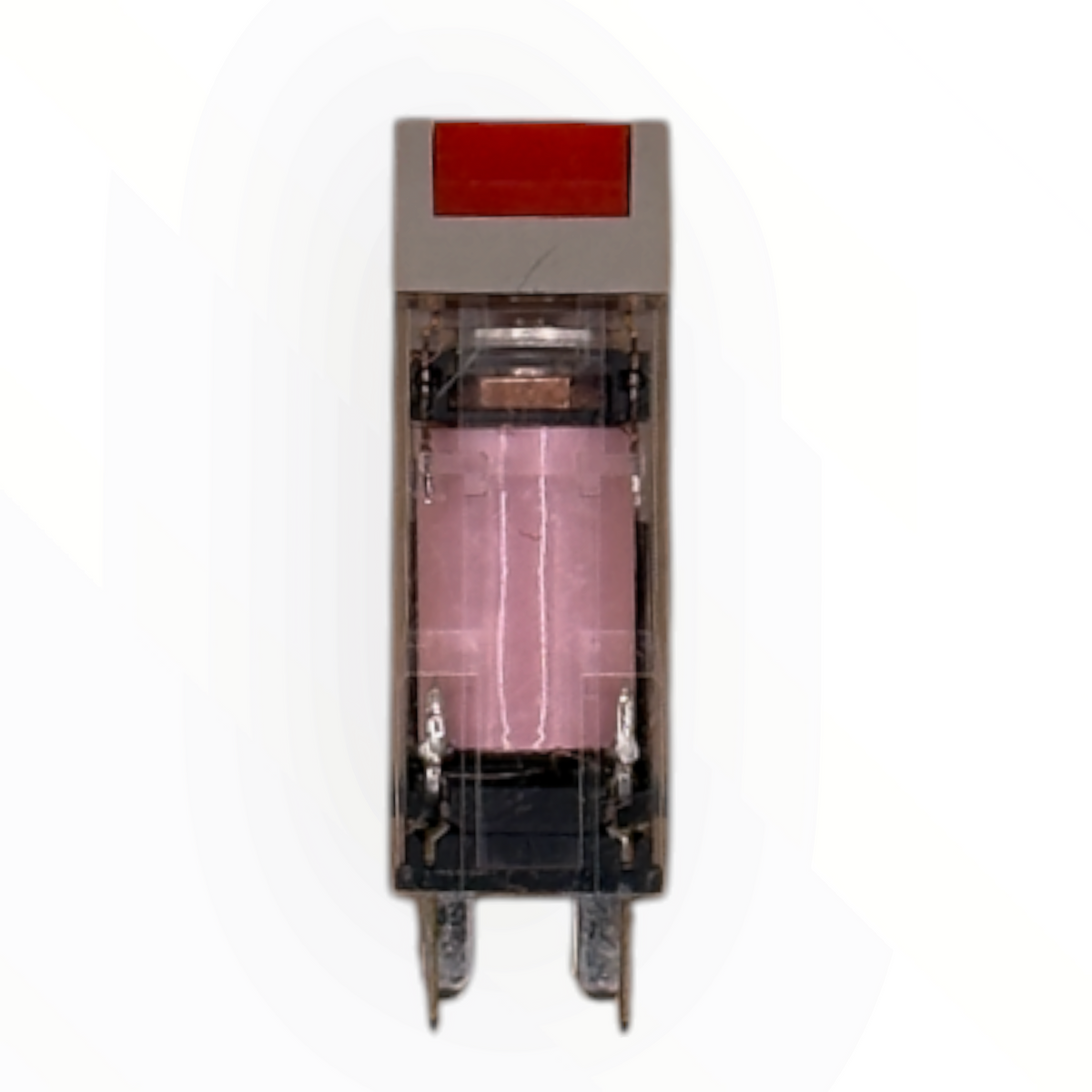

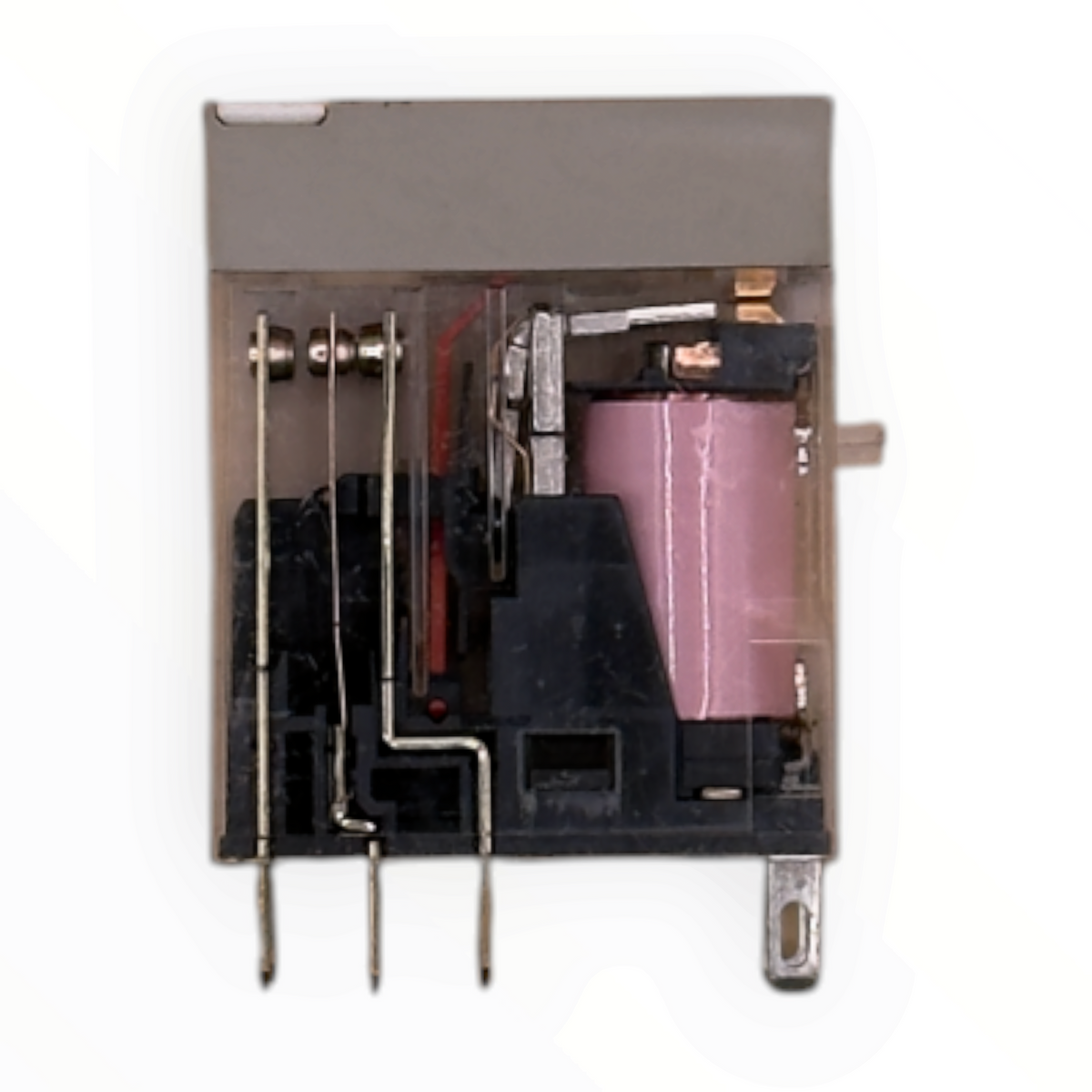

Relé enchufable Omron G2R de 2 polos (DPDT), bobina de 24 VAC y contactos de 5 A, con LED indicador y botón de prueba. Su cuerpo delgado ahorra espacio en el tablero, y la bobina de 24 VAC sirve para circuitos de mando alimentados por un transformador de control de 24 V. Con sus dos contactos conmutados maneja dos circuitos independientes con una sola señal. El botón de prueba permite accionar los contactos a mano para revisar el circuito sin energizar la bobina.

Características y ficha técnica

• Modelo: G2R-2-SNI(S) AC24
• Configuración de contactos: 2 polos, DPDT (2 conmutados)
• Bobina: 24 VAC; 43,5 mA a 50 Hz y 37,4 mA a 60 Hz; consumo aprox. 0,9 VA a 60 Hz
• Operación / liberación: Operación 80% máx. / liberación 30% máx. de la tensión nominal; máx. 110%
• Capacidad de contacto: Carga resistiva 5 A a 250 VAC y 5 A a 30 VDC; inductiva 2 A a 250 VAC y 3 A a 30 VDC
• Tensión máx. de conmutación: 380 VAC, 125 VDC
• Resistencia de contacto: 100 mΩ máx.
• Tiempo de operación / liberación: 15 ms máx. / 15 ms máx.
• Rigidez dieléctrica: 5.000 VAC por 1 min entre bobina y contactos; 3.000 VAC entre contactos de distinto polo
• Vida mecánica / eléctrica: 10.000.000 / 100.000 operaciones mín.
• Temperatura de operación: -40 °C a +70 °C

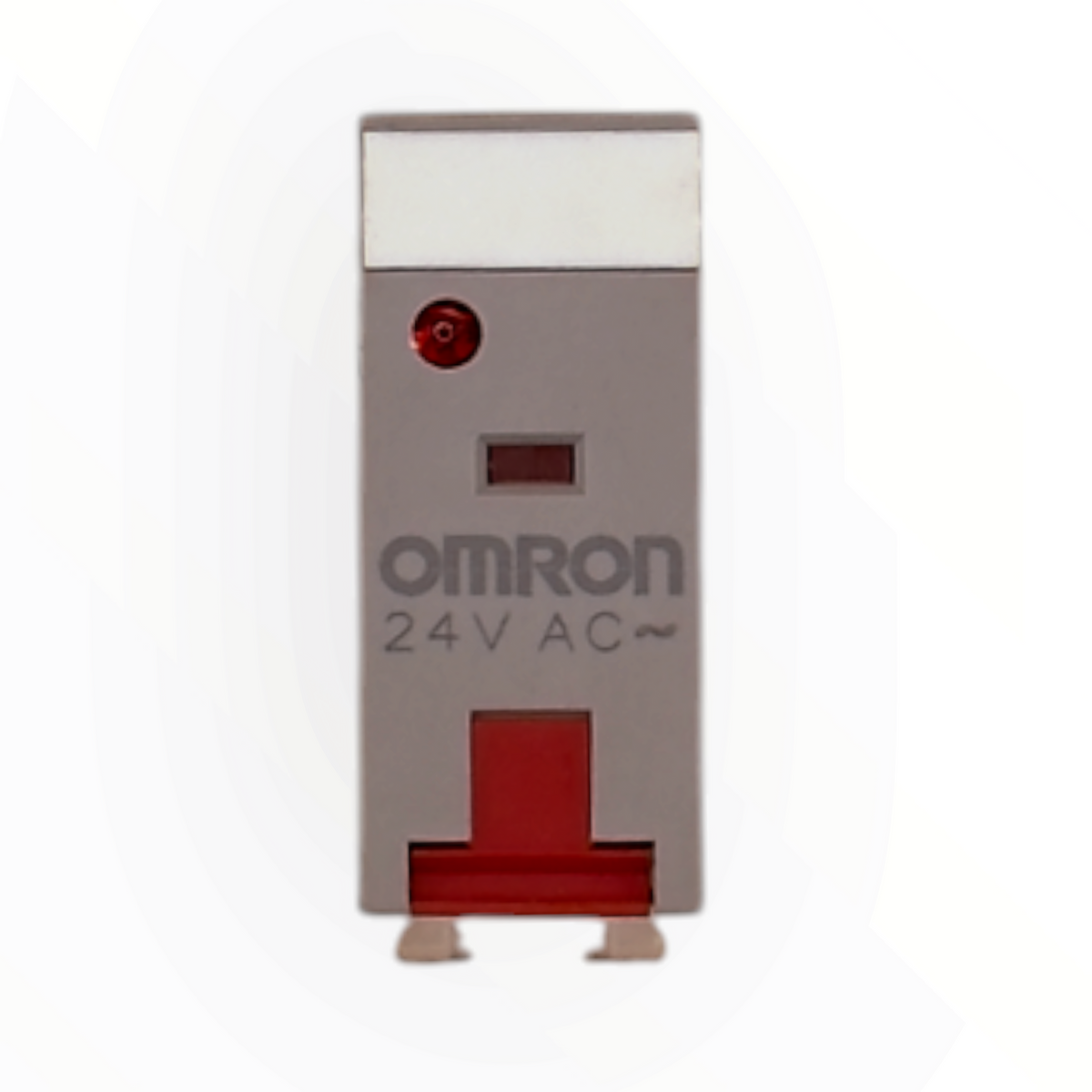

• Indicación: LED con aviso de bobina cortada, indicador mecánico y botón de prueba con traba
• Peso: Aprox. 20 g

Importante: se monta en un zócalo Omron de la serie P2RF de 2 polos, que se vende por separado.

¿Cómo elegir?

El voltaje de bobina debe coincidir con la señal que lo activa: 24 VAC en este caso. No lo confundas con la versión de 24 VDC, que es la que se usa con salidas de PLC y fuentes de corriente continua. Elige 2 polos cuando necesitas conmutar dos circuitos a la vez o cortar fase y neutro. En cargas inductivas (bobinas, solenoides) considera 2 A en 250 VAC y 3 A en 30 VDC, no 5 A. Para cargas mayores, usa el relé para mandar la bobina de un contactor.
