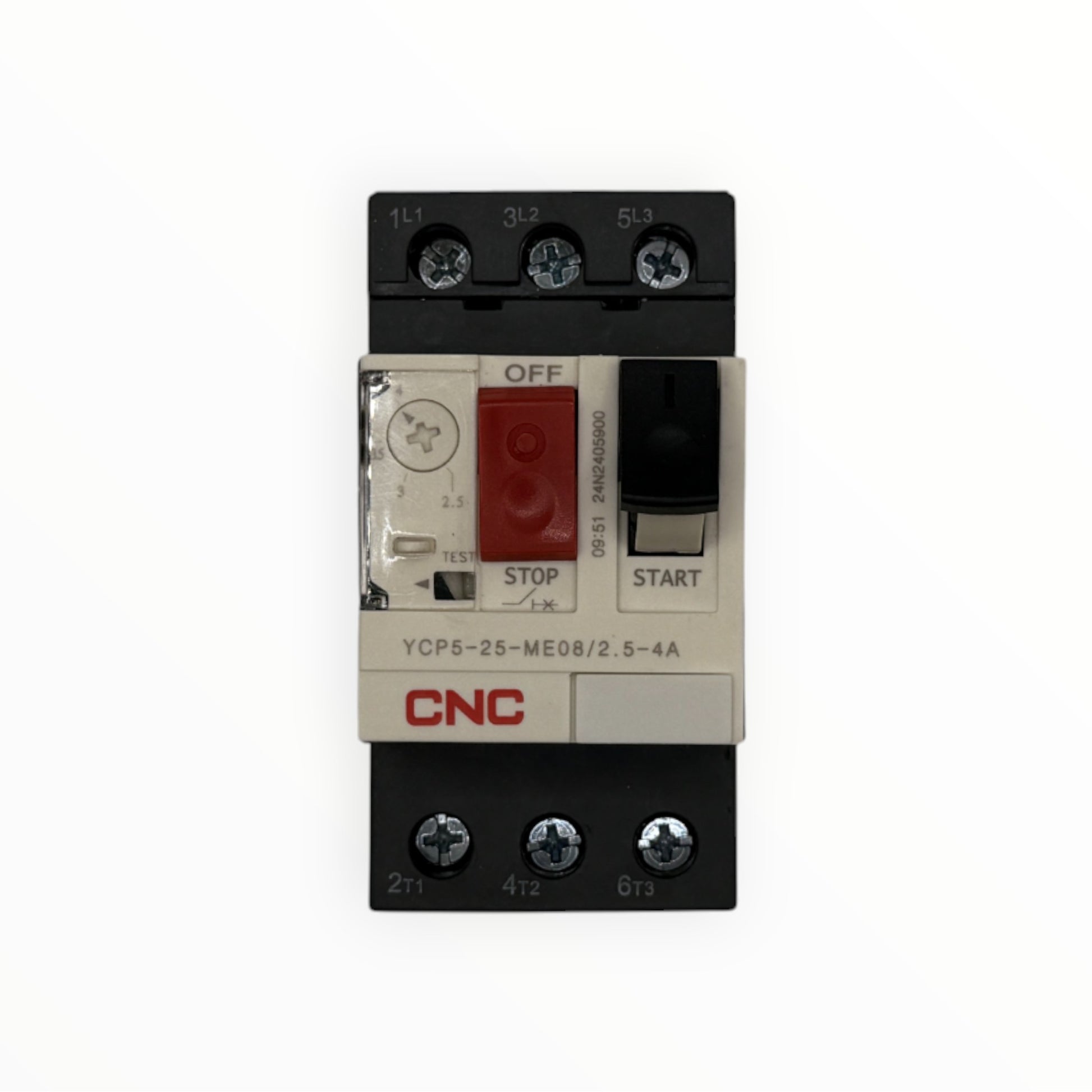

Guardamotor 2.5a - 4a ycp5-25me

Guardamotor (interruptor magnetotérmico motor) trifásico compacto con ajuste de corriente 2.5–4 A, protección térmica y magnética integrada, ideal para motores de baja potencia. Modelo con carcasa de policarbonato ignífugo, botón de disparo manual y botón de rearme, montaje en riel DIN y diseño para protección de motores contra sobrecarga, cortocircuito y fallos de fase. Uso común en tableros eléctricos, máquinas CNC, bombas pequeñas, ventiladores, compresores, transportadores ligeros, taladros, sierras y cualquier aplicación trifásica con motores de 0.75–1.5 kW (aprox.) que requiera protección selectiva y segura.

Características Principales

• Modelo YCP5-25ME
• Rango de ajuste de corriente 2.5 – 4 A (ajuste continuo por dial)
• Corriente nominal (Ie) 4 A (máxima del rango)
• Potencia aproximada de motor (AC-3) 0.75–1.5 kW a 400 V (dependiendo de cos φ y eficiencia del motor)
• Número de polos 3 polos + contacto auxiliar integrado (1NO + 1NC en muchas versiones)
• Protección térmica Clase 10 (disparo térmico en 10 segundos a 6×In)
• Protección magnética 13×In (disparo instantáneo para cortocircuito)
• Capacidad de corte 50 kA (IEC 60947-2 / 60947-4-1)
• Voltaje nominal de aislamiento 690 VAC / 1000 VDC
• Voltaje de utilización 400–690 VAC (trifásico)
• Montaje Riel DIN 35 mm (TH35) o tornillos
• Conexiones Terminales de tornillo (hasta 10 mm² rígido / 6 mm² flexible)
• Materiales Carcasa: policarbonato ignífugo (UL94 V-0) Contactos: cobre estañado o aleación AgNi
• Grado de protección IP20 (carcasa abierta) – IP40 con cubierta opcional
• Temperatura de operación -5 °C ~ +40 °C (nominal) / hasta +55 °C con derating
• Dimensiones aproximadas 90 × 45 × 78 mm (alto × ancho × profundidad – 3 polos)
• Peso aproximado 250–350 g
• Aplicaciones típicas Protección de motores trifásicos pequeños, tableros eléctricos, máquinas herramienta, bombas, ventiladores, compresores, transportadores ligeros, taladros, sierras, sistemas de control industrial.
