Indicador piloto voltaje & corriente 220 VAC 0 - 100 A

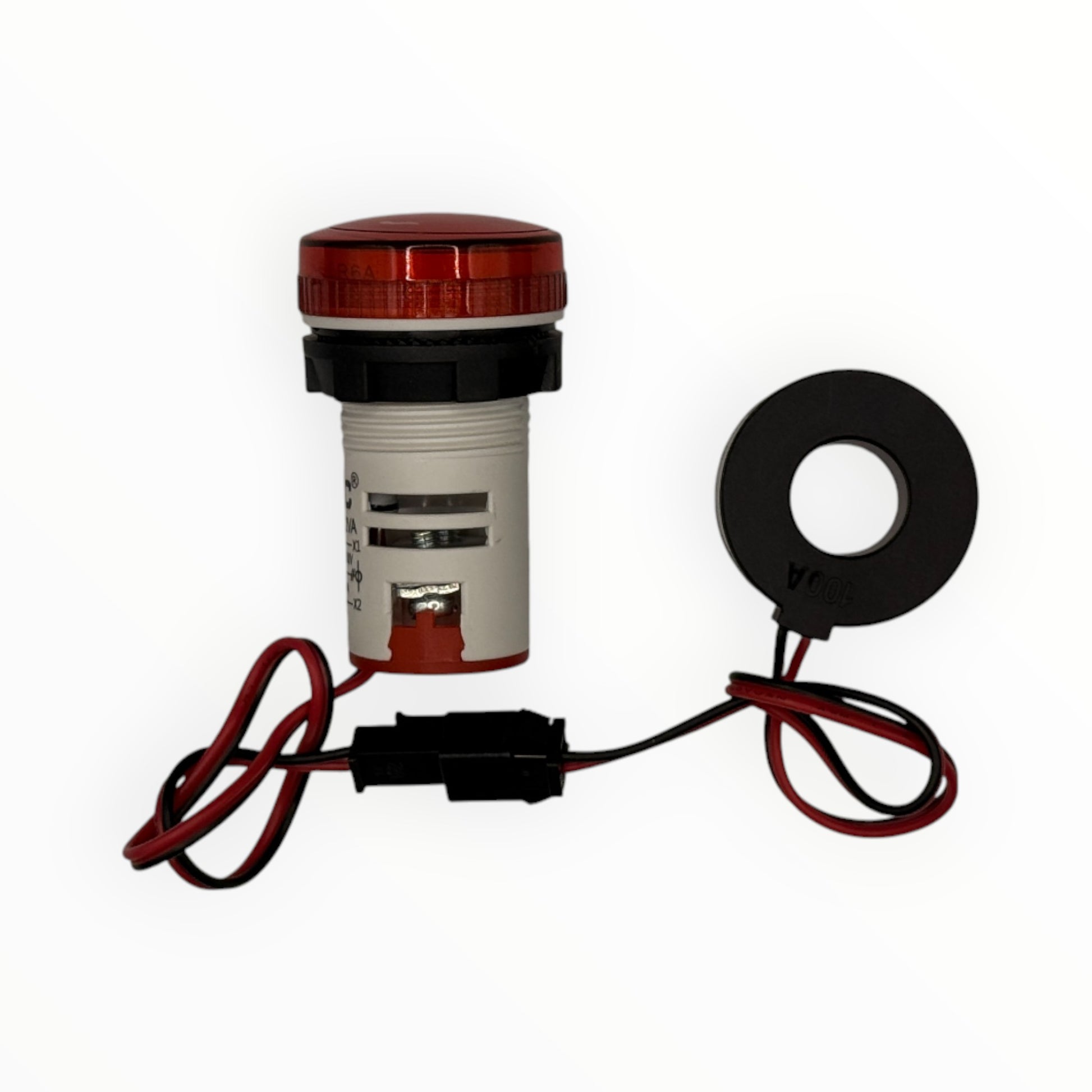

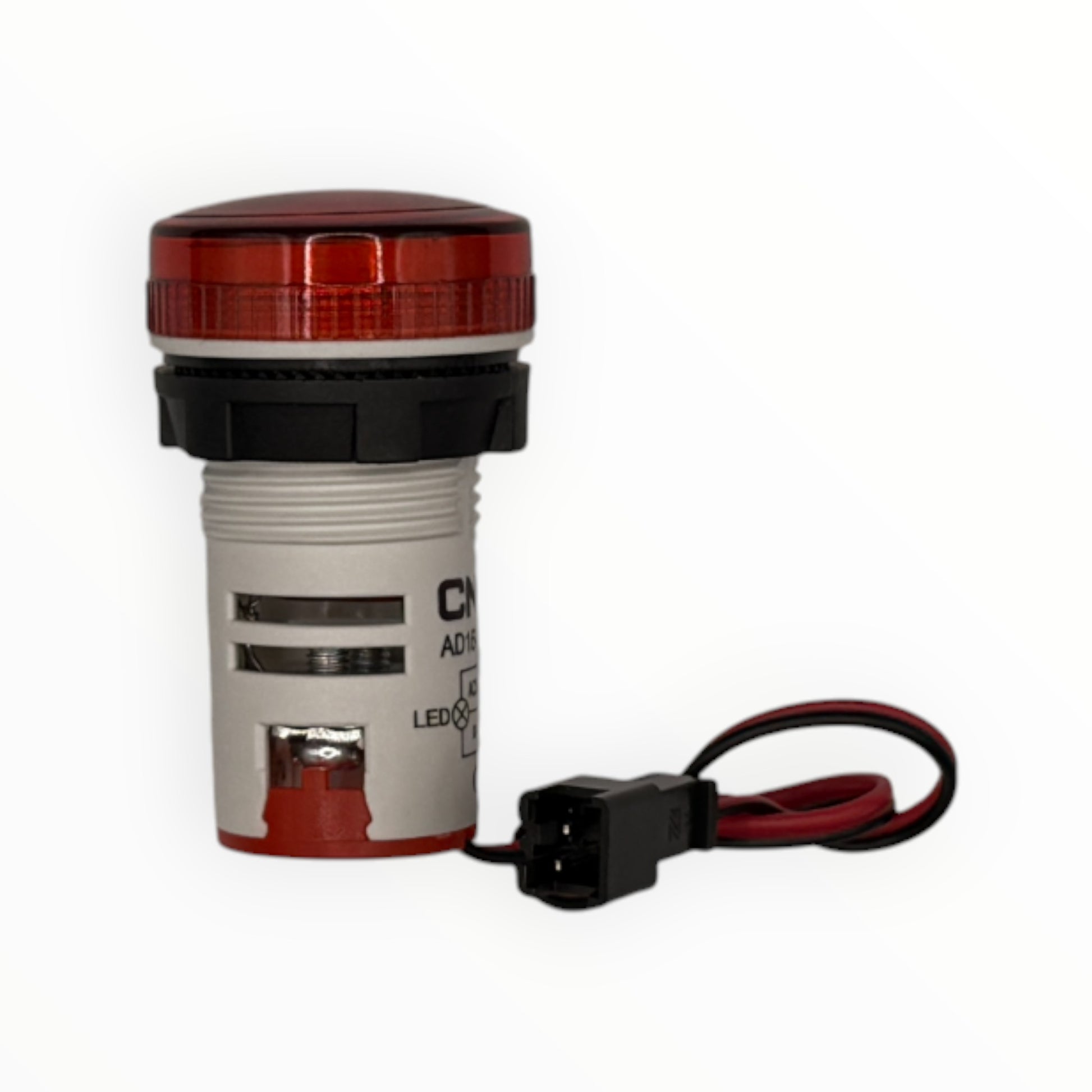

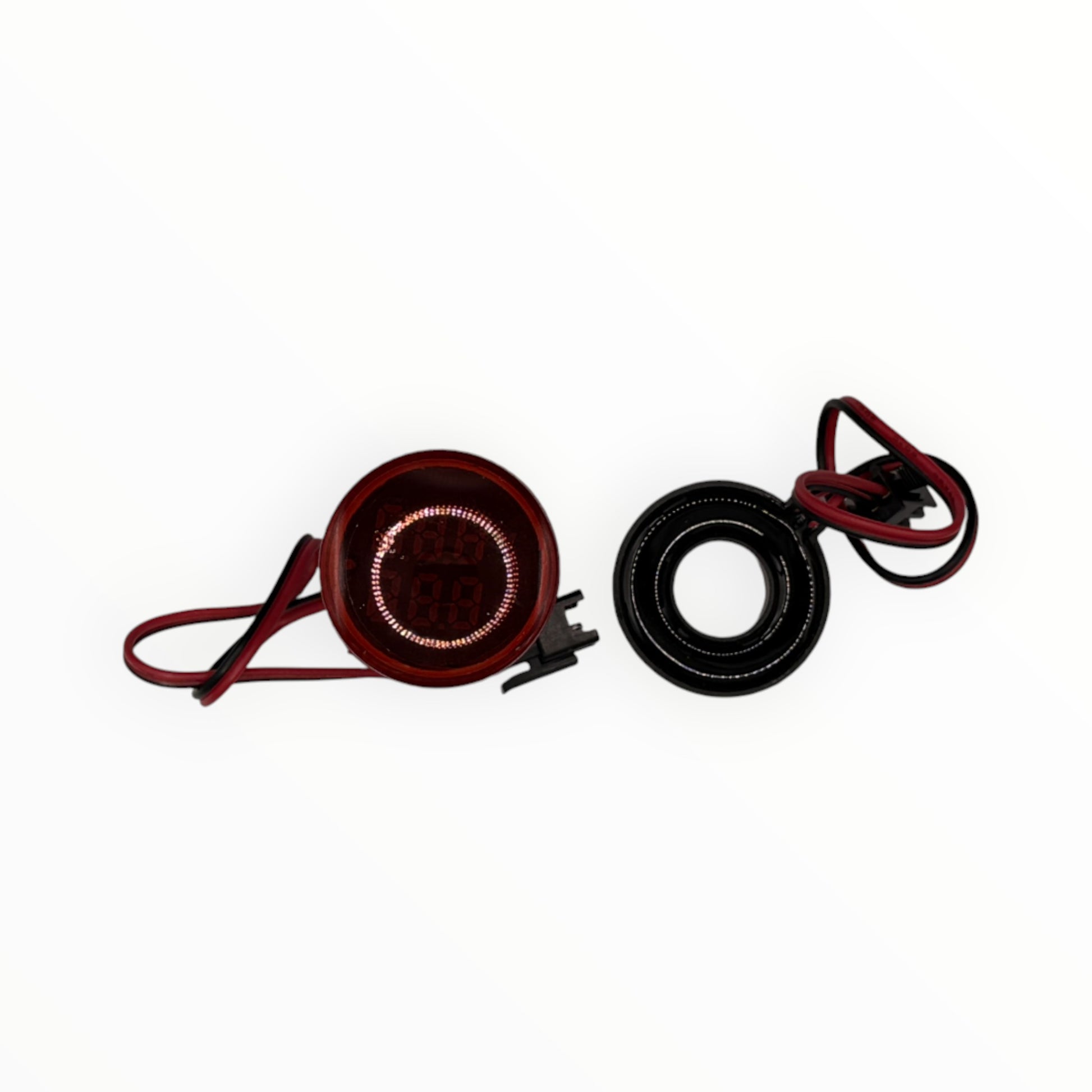

Indicador digital de voltaje y corriente para perforación de 22 mm, modelo AD16-22VA de CNC. Tiene el tamaño de una luz piloto y muestra en su display LED la tensión y la corriente del circuito, así que se puede instalar en la puerta del tablero en lugar de un voltímetro y un amperímetro separados. La tensión se toma por los bornes X1 y X2, con rango de 50 a 500 VAC, y la corriente se mide con el sensor de anillo que trae incluido, por el que pasa el conductor de la carga, hasta 100 A.

Características y ficha técnica

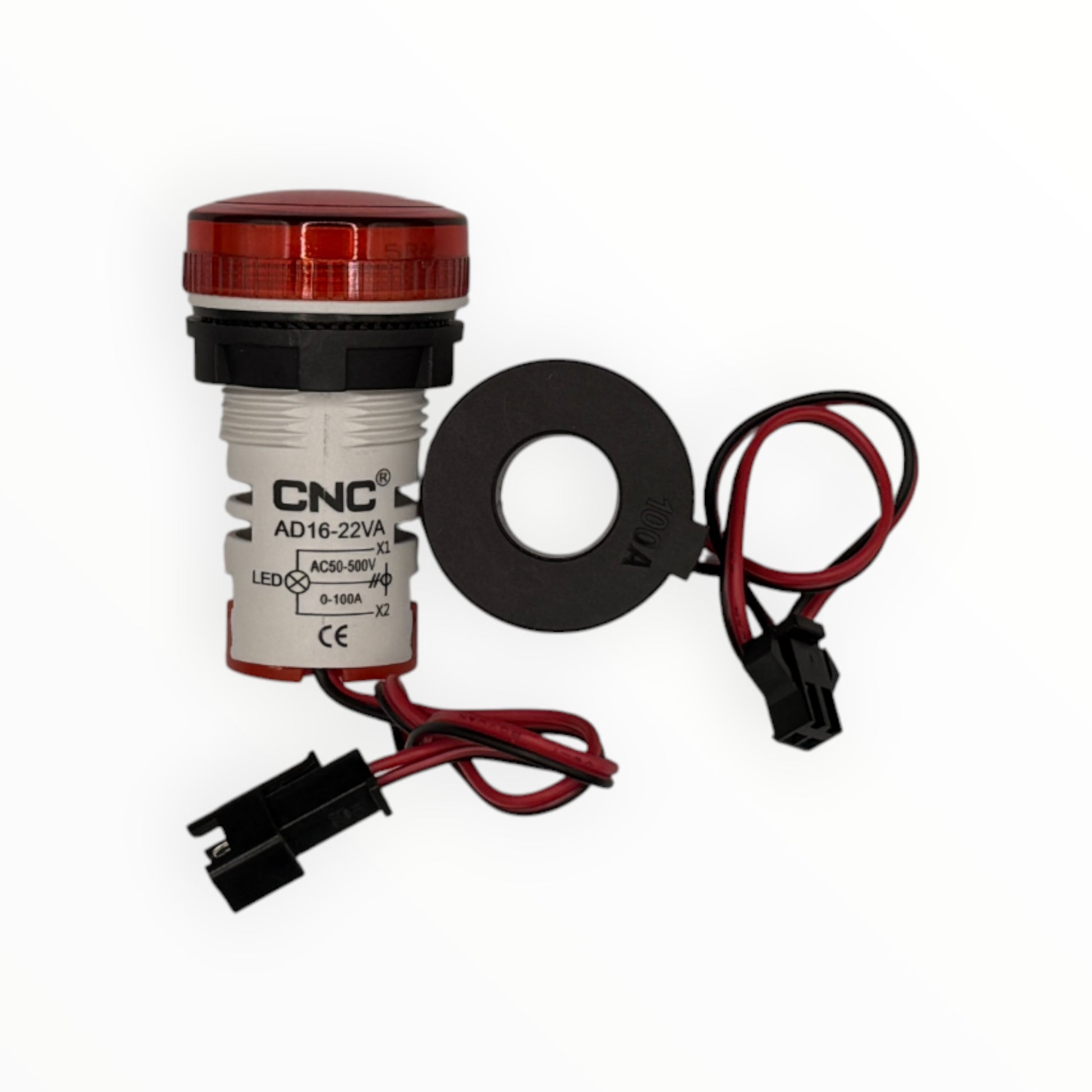

• Modelo: AD16-22VA
• Medición: Voltaje y corriente AC
• Rango de voltaje: AC 50-500 V
• Rango de corriente: 0-100 A

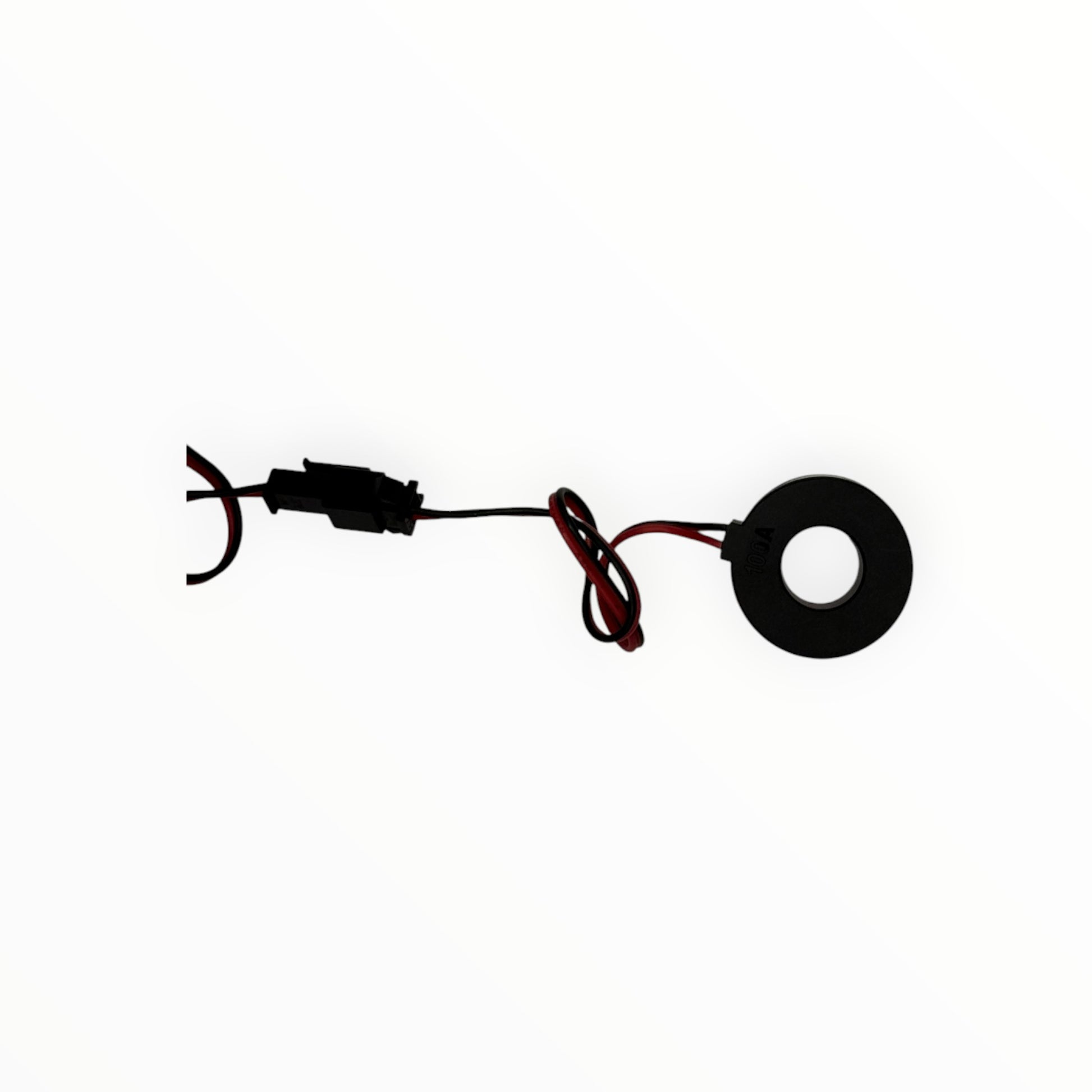

• Medición de corriente: Sensor de anillo incluido, con cable y conector

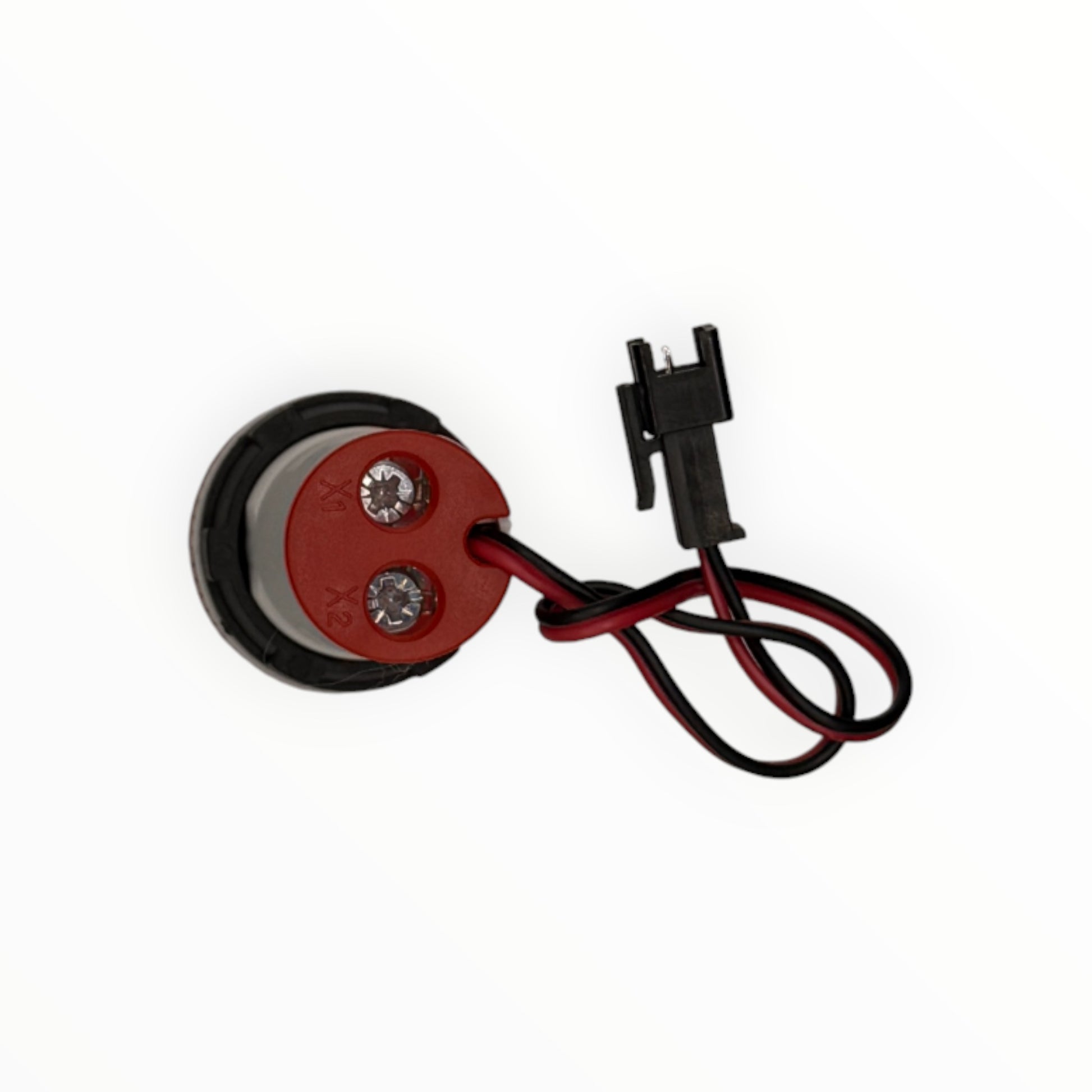

• Conexión de voltaje: Bornes X1 y X2 con tornillo

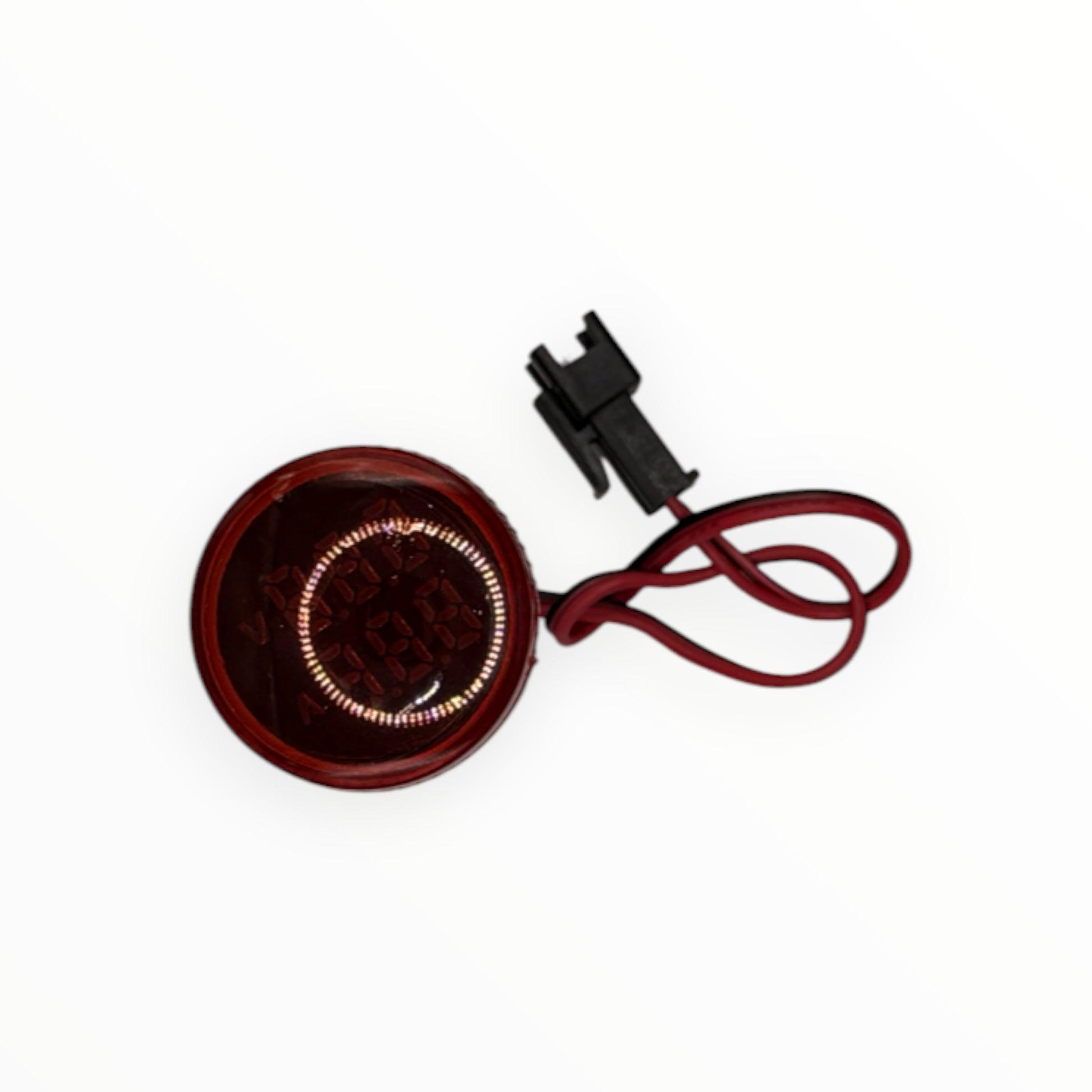

• Display: LED
• Perforación de montaje: 22 mm
• Marca en el cuerpo: CE
• Aplicación: Monitoreo de tensión y consumo en tableros, motores y máquinas

¿Cómo elegir?

Para 220 VAC monofásico, conecta X1 y X2 a fase y neutro y pasa solo uno de los conductores de la carga por el anillo; si pasas ambos, la corriente se anula y marca cero. Revisa que la corriente de la carga no pase de 100 A y que el cable quepa por el anillo del sensor.

Productos compatibles

• Caja perforada 1 botón

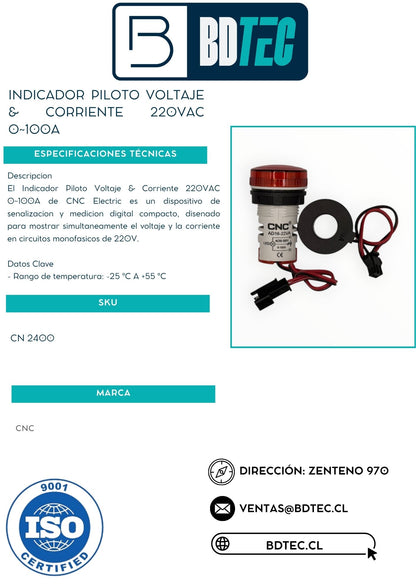

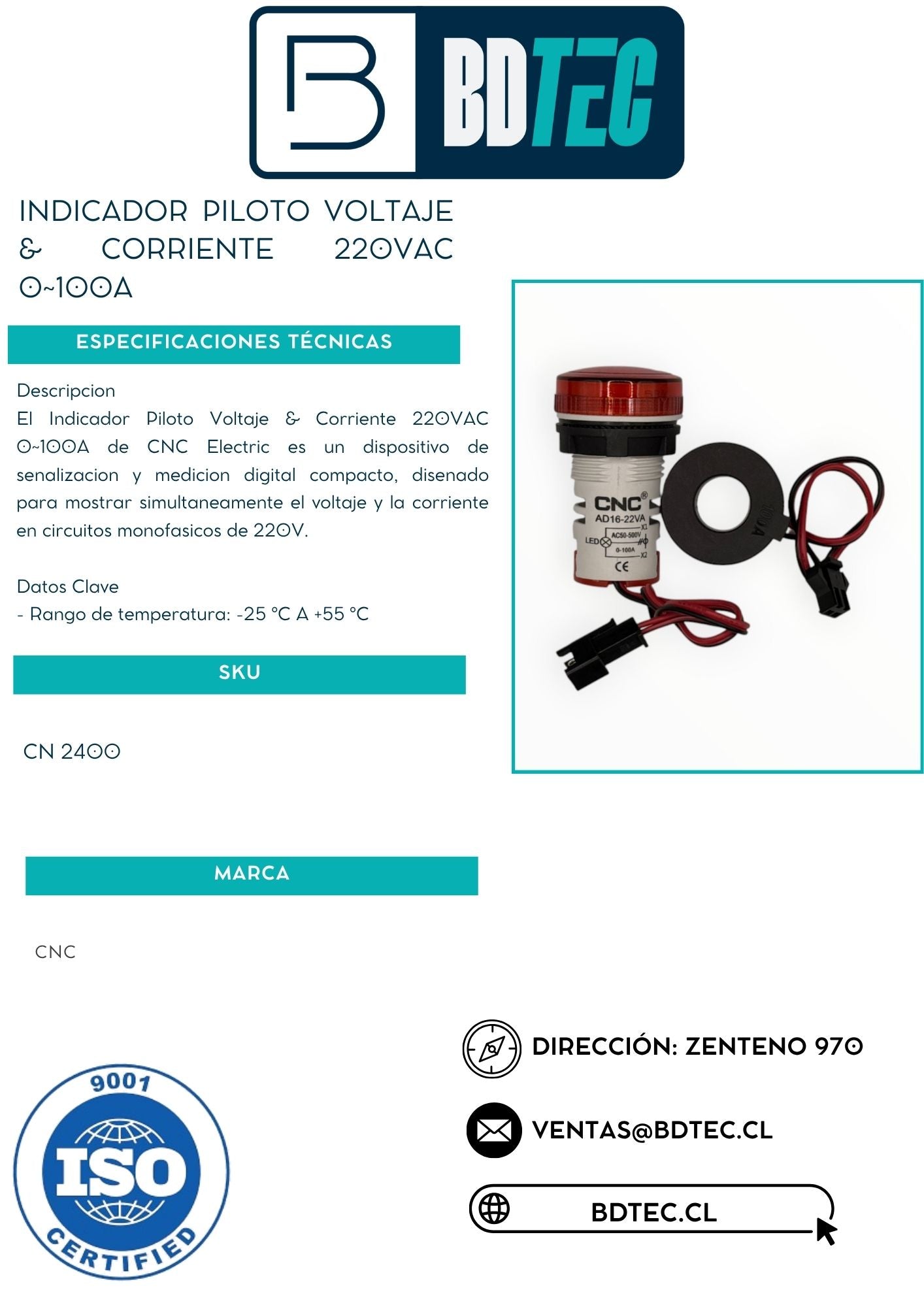

Ficha Técnica
