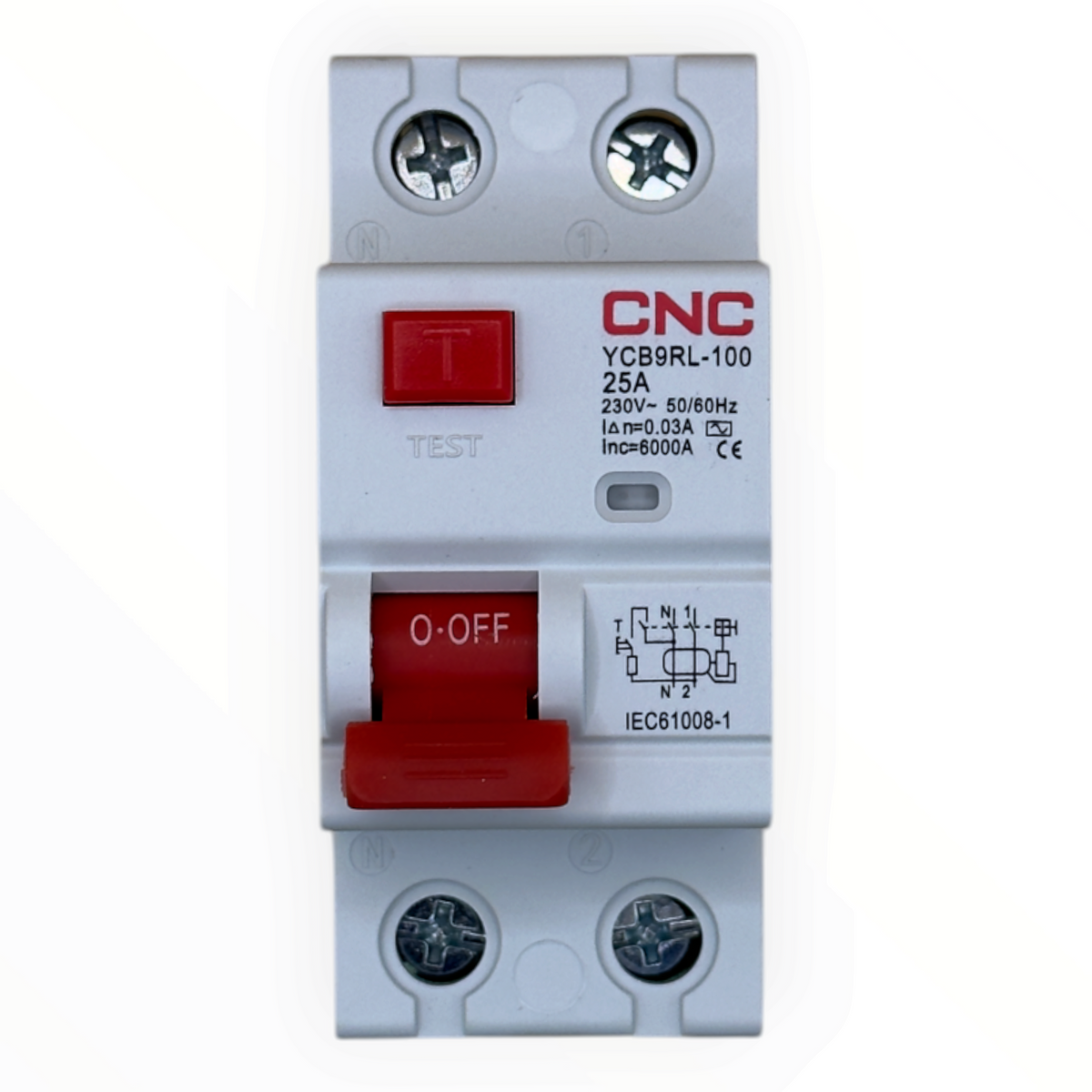

Interruptor diferencial 2P 25A 30mA clase AC 6kA

Interruptor diferencial de 2 polos, 25 A y sensibilidad de 30 mA, clase AC, modelo YCB9RL-100 de CNC. Corta el circuito cuando detecta una fuga de corriente a tierra, lo que protege a las personas contra contactos eléctricos y reduce el riesgo de incendio por fallas de aislación. Es de tipo electromagnético: dispara sin depender de la tensión de la red. Tiene botón de prueba e indicador de posición de los contactos, y se monta en riel DIN de 35 mm, donde ocupa dos módulos.

Características y ficha técnica

• Modelo: YCB9RL-100, 2P 25 A 30 mA
• Tipo: Interruptor diferencial (RCCB) electromagnético, sin protección de sobrecorriente incorporada
• Polos: 2 (fase y neutro; bornes 1-2 y N-N)
• Corriente nominal (In): 25 A
• Sensibilidad (IΔn): 30 mA (0,03 A)
• Clase: AC, para corrientes de fuga alternas sinusoidales
• Corriente condicional de cortocircuito (Inc): 6.000 A
• Poder de cierre y corte diferencial (IΔm): 500 A
• Tensión nominal (Ue): 230 VAC
• Tensión de aislamiento (Ui): 500 V
• Tensión de impulso (Uimp): 6 kV
• Frecuencia: 50/60 Hz
• Botón de prueba: Sí (T), para la prueba mensual
• Vida útil: 4.000 maniobras eléctricas y 8.000 mecánicas
• Grado de protección: IP20
• Temperatura ambiente: -5 a +40 °C (promedio diario hasta +35 °C); almacenamiento -25 a +70 °C

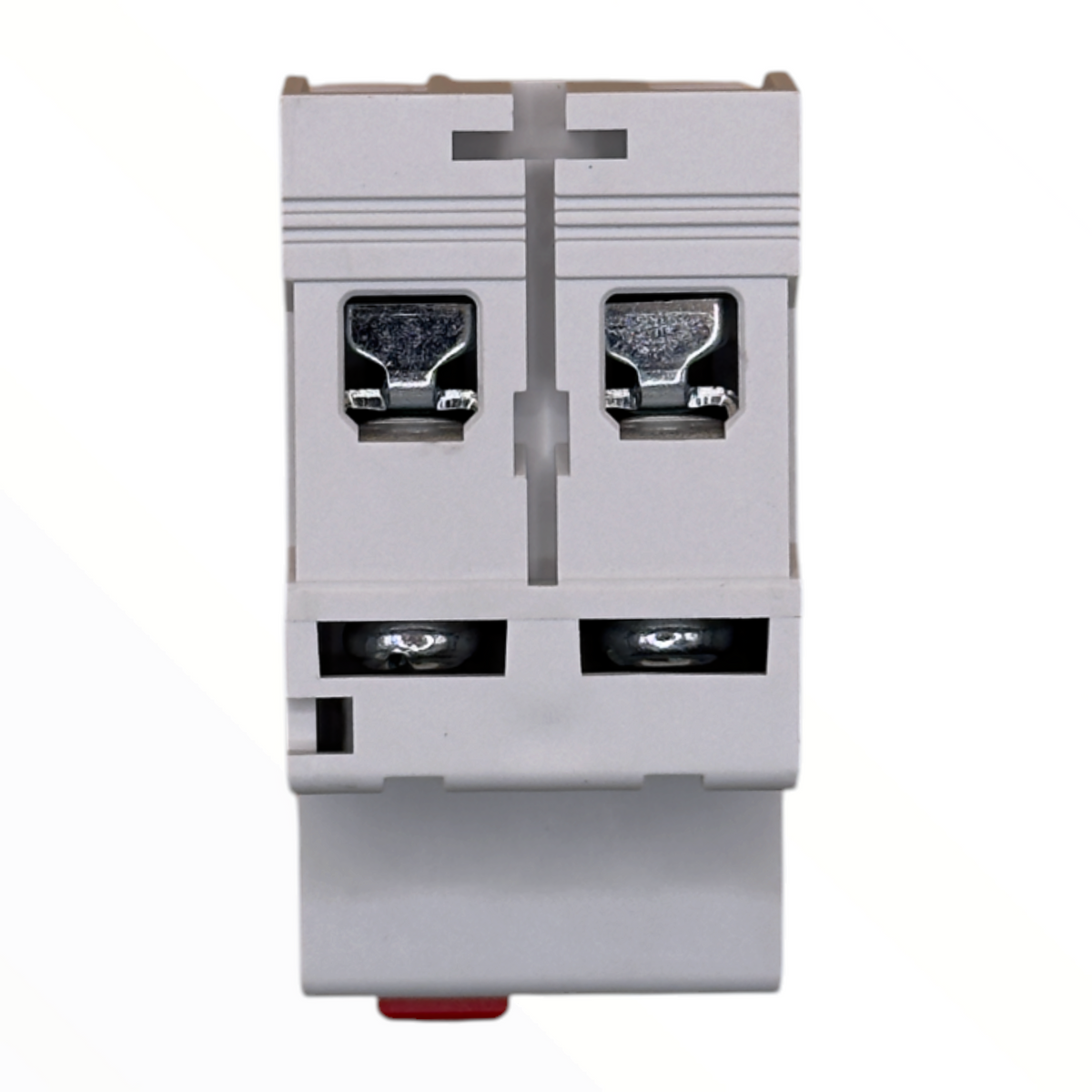

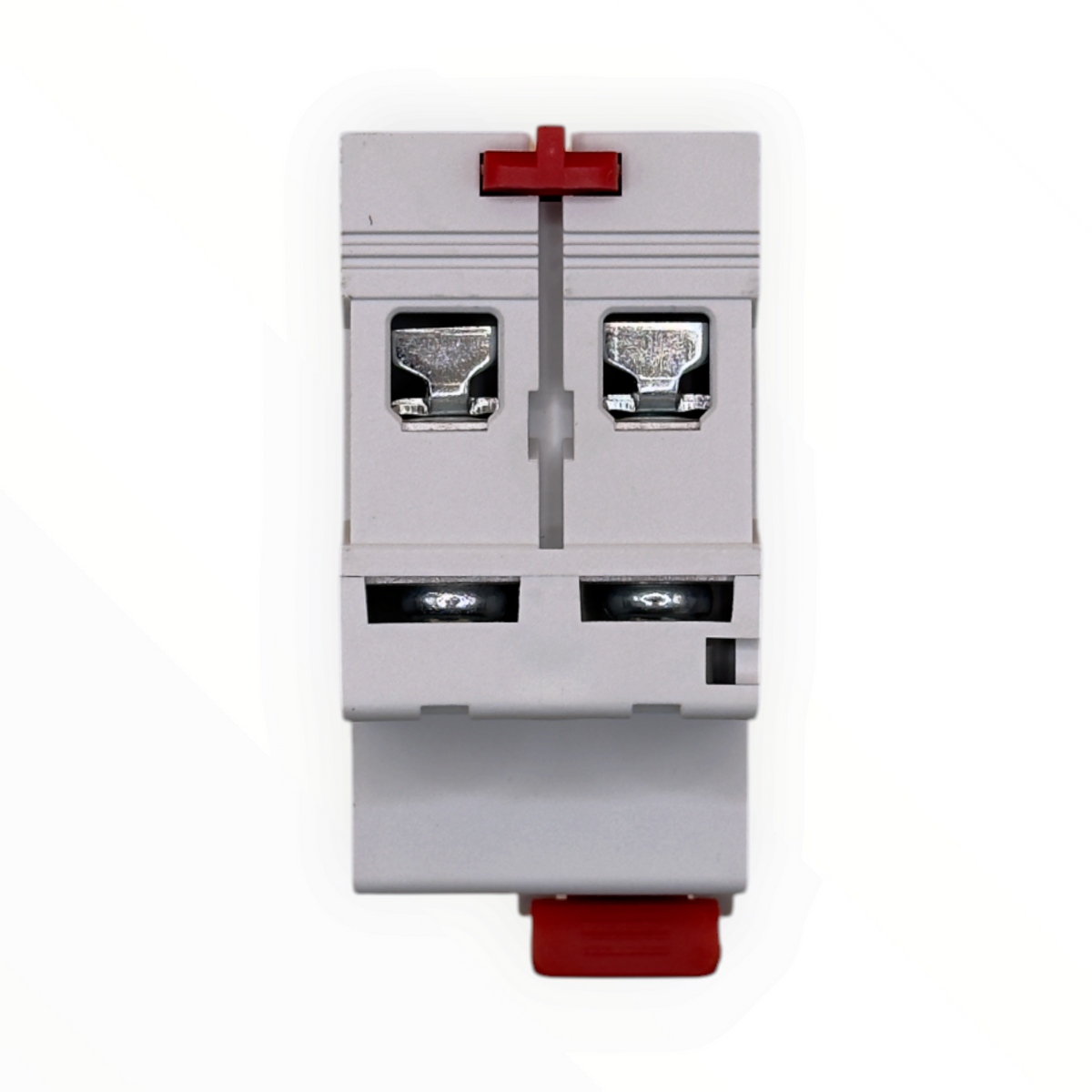

• Bornes: Cable, barra tipo pin o barra tipo U; torque 2,5 N·m; conexión por arriba o por abajo

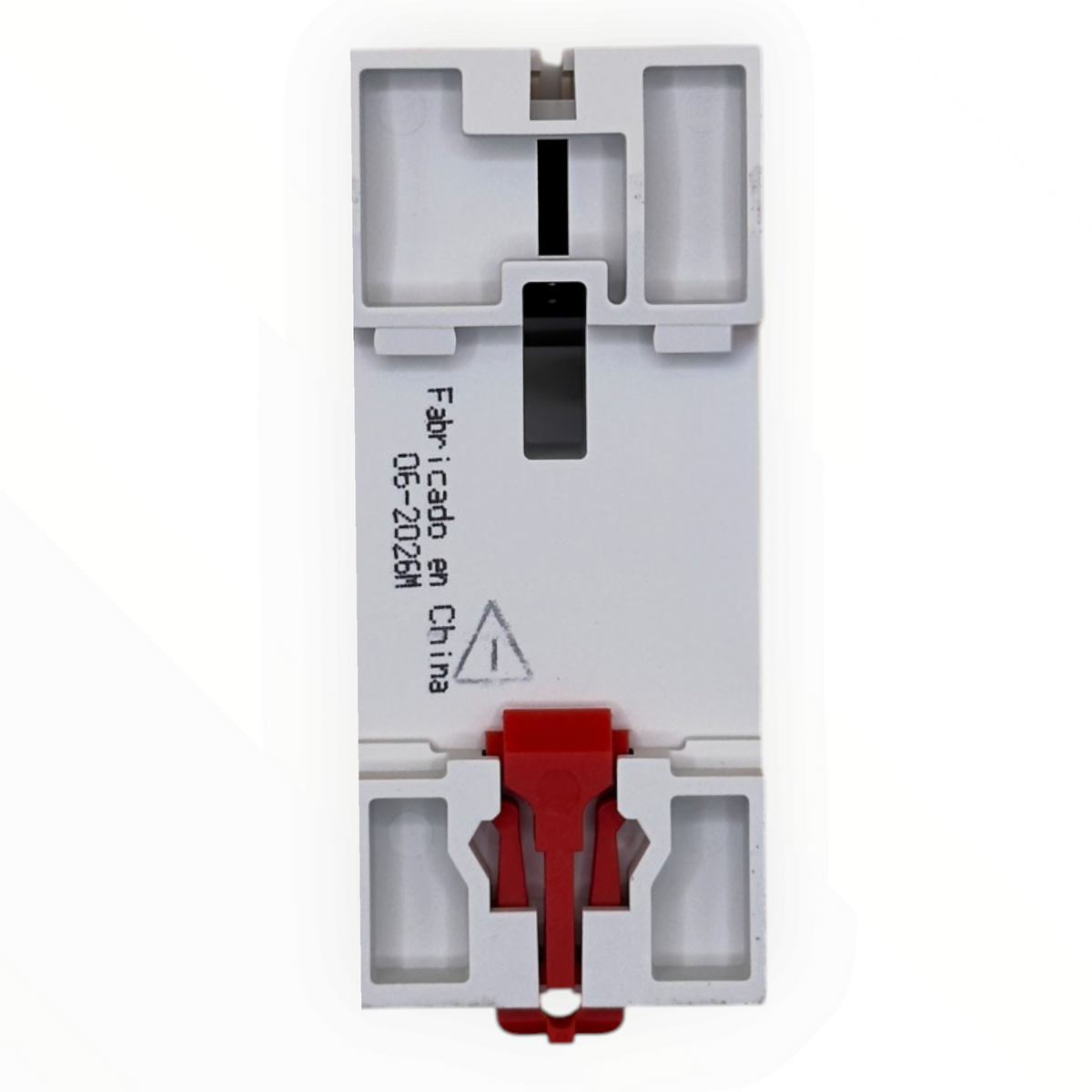

• Montaje: Riel DIN EN 60715 de 35 mm, con clip rápido; 2 módulos
• Norma: IEC/EN 61008-1

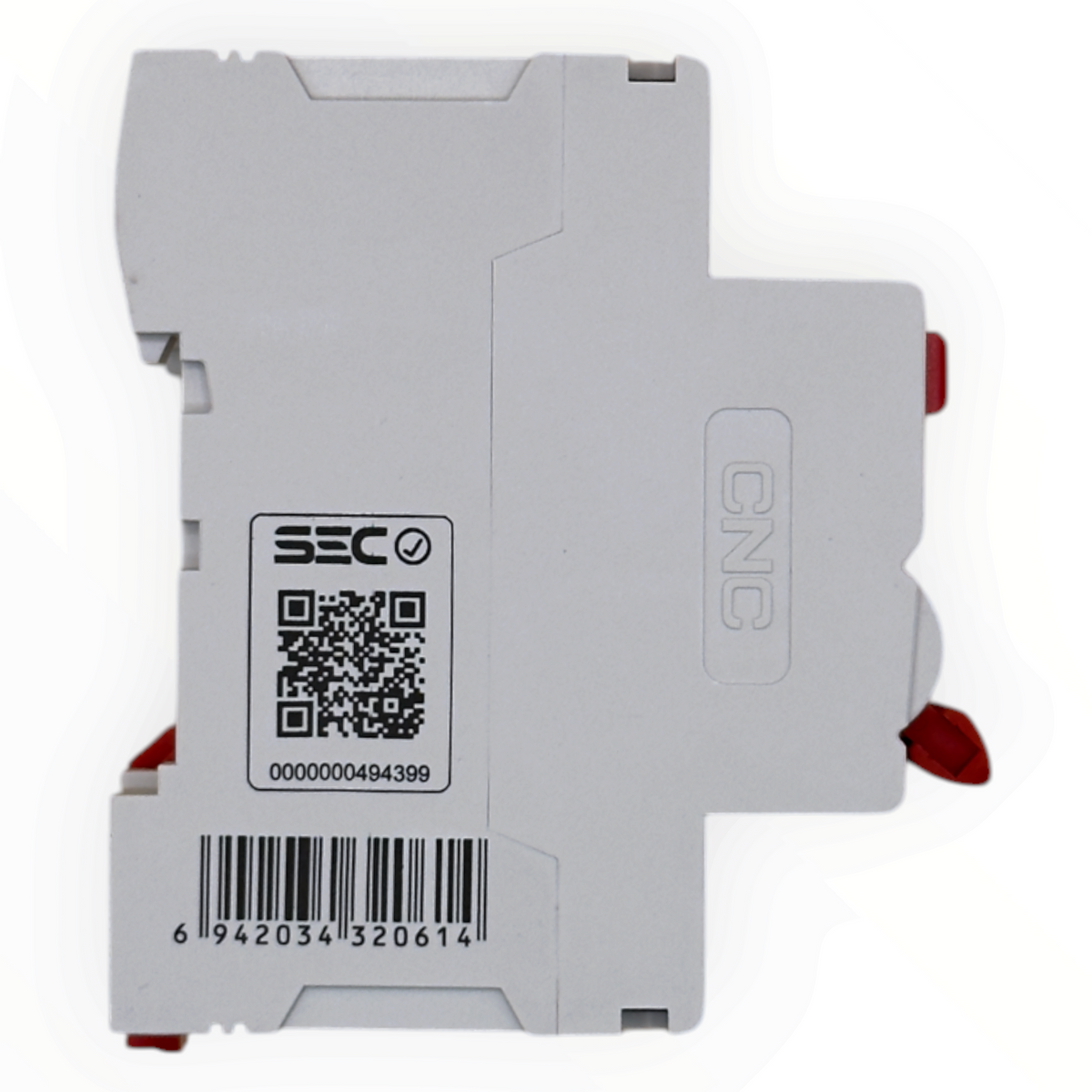

• Marcas: CE en el frente; etiqueta SEC con código QR en el costado

Importante: el interruptor diferencial no protege contra sobrecarga ni cortocircuito. Debe instalarse junto con un interruptor termomagnético de corriente nominal igual o menor que la del diferencial.

¿Cómo elegir?

La sensibilidad de 30 mA es la que se usa para proteger a las personas; las de 100 y 300 mA se destinan a protección contra contactos indirectos e incendio. Elige la corriente nominal igual o mayor que la del termomagnético que protege el circuito: este diferencial de 25 A va con automáticos de hasta 25 A, y para circuitos de hasta 40 A está la versión de 40 A. La clase AC detecta fugas de corriente alterna sinusoidal y sirve para cargas generales; si la carga tiene rectificadores o electrónica de potencia que puedan generar fugas pulsantes, se recomienda un diferencial clase A. Usa 2 polos en circuitos monofásicos (fase y neutro) y presiona el botón de prueba una vez al mes para comprobar que dispara.
