Interruptor termomagnético 3P c 40 A 10 kA

Interruptor termomagnético 3P c 40 A 10 kA

SKU: CN 2128

Polos3
Grado de protecciónIP20
Dimensiones53,4 mm de ancho
Corriente nominal (In)40 A
Poder de corte (Icn)10 kA
Tensión nominal (Ue)400 VAC

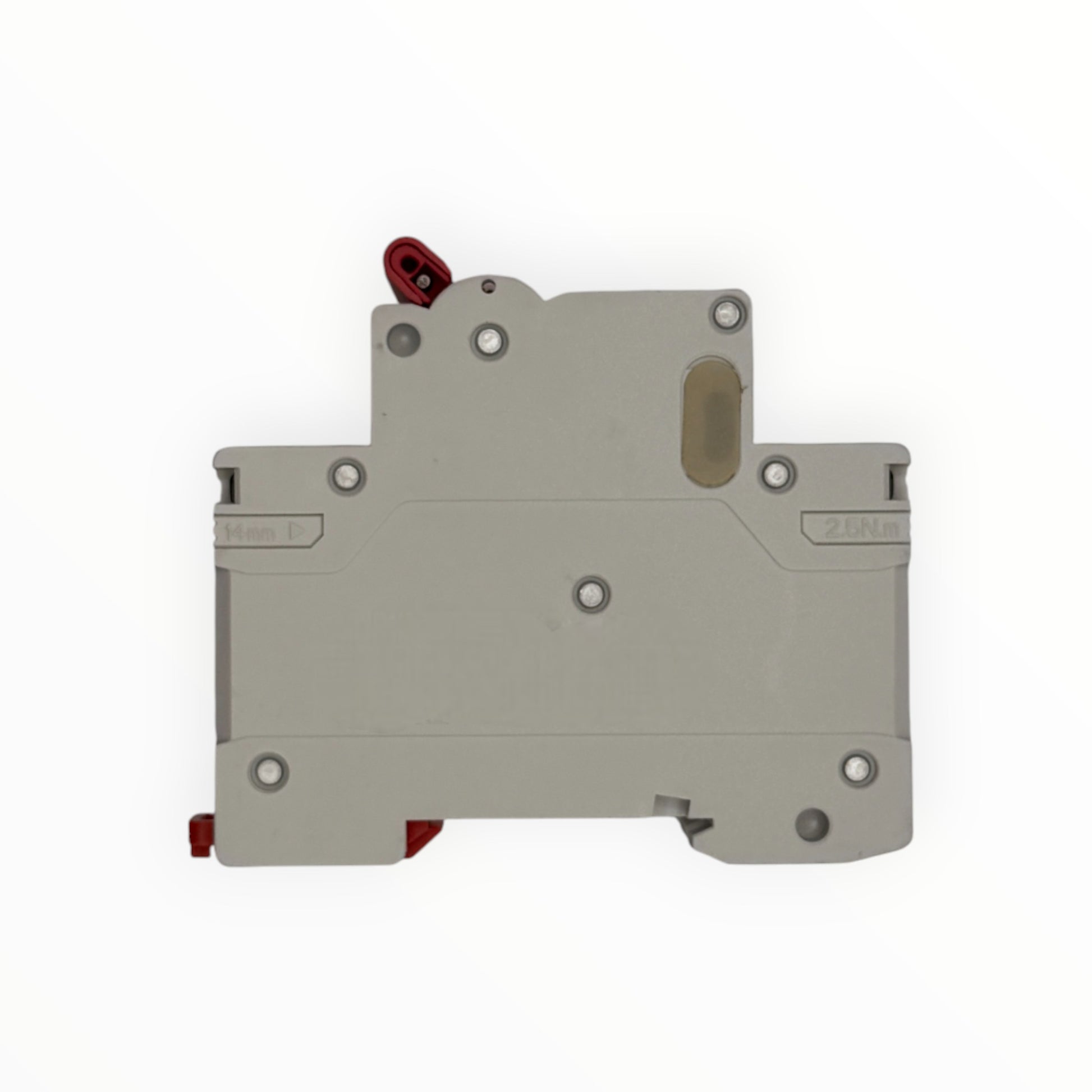

Interruptor termomagnético de 3 polos, curva C, 40 A y poder de corte de 10 kA, serie YCB9-80H de CNC. Protege circuitos trifásicos de 400 VAC contra sobrecarga y cortocircuito, y permite seccionarlos para trabajar sin tensión aguas abajo. Se usa como protección de alimentadores, motores y equipos trifásicos en tableros industriales y de distribución. Las tres manillas van unidas, así que los tres polos se abren y cierran juntos. Se monta en riel DIN de 35 mm y ocupa tres módulos.

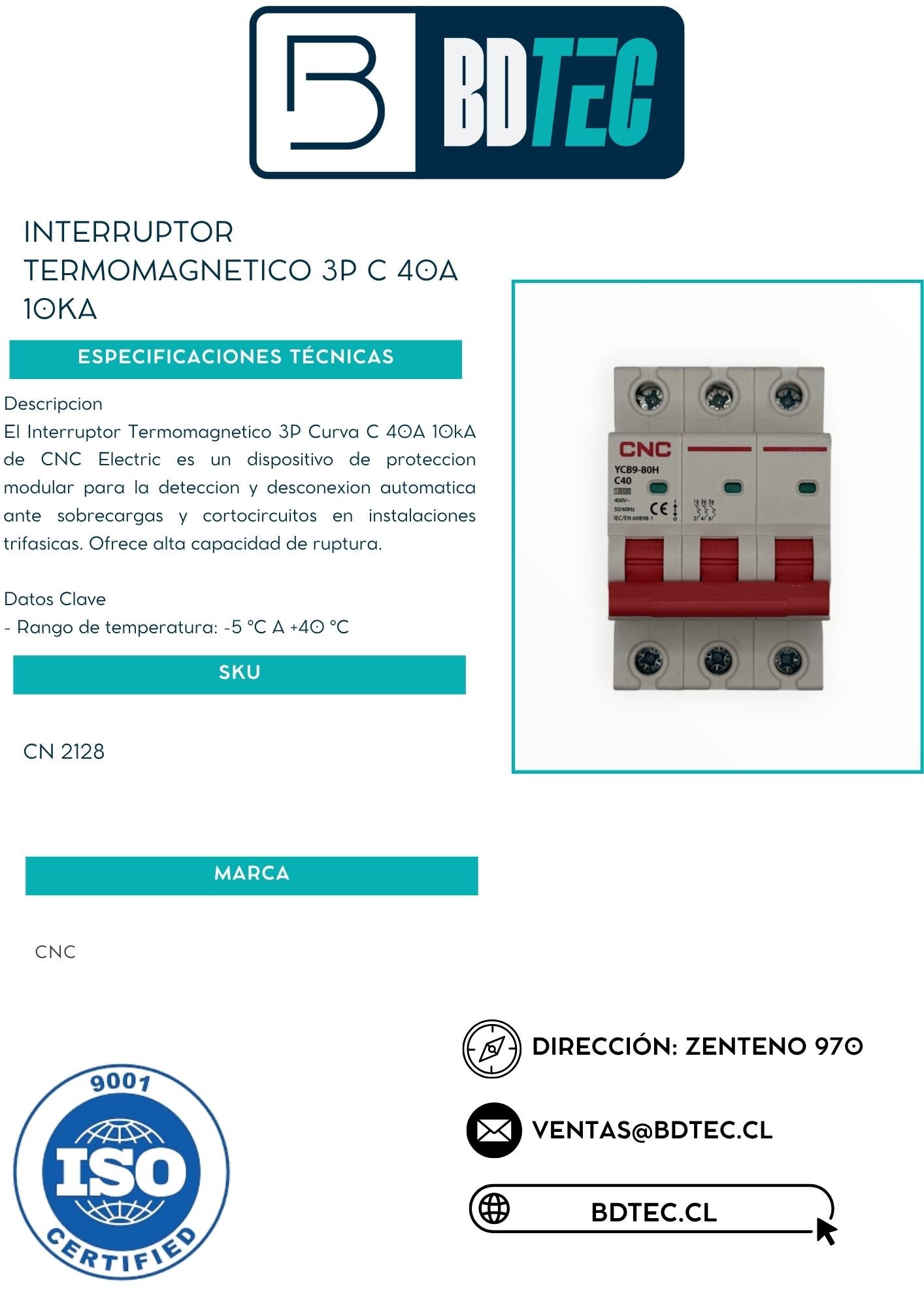

Ver ficha técnica completa ↓

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloYCB9-80H 3P C40
TipoInterruptor automático miniatura (MCB) termomagnético, serie YCB9-80 (la letra H indica 10 kA)
Polos3 (bornes 1-2, 3-4 y 5-6), con manillas unidas
Corriente nominal (In)40 A
Curva de disparoC: no dispara a 5 In y dispara en menos de 0,1 s a 10 In
Poder de corte (Icn)10 kA (10000 A)
Tensión nominal (Ue)400 VAC
Tensión de aislamiento (Ui)500 V
Tensión de impulso (Uimp)4 kV
Frecuencia50/60 Hz
NormaIEC/EN 60898-1
FuncionesProtección contra sobrecarga y cortocircuito, y seccionamiento
Vida útil10.000 maniobras eléctricas y 20.000 mecánicas
Grado de protecciónIP20
Temperatura ambiente-5 a +40 °C (promedio de 24 h hasta +35 °C); temperatura de referencia 30 °C
AltitudHasta 2.000 m
BornesCable hasta 25 mm² (AWG 18-3), barra tipo U o tipo pin; torque 2 N·m; conexión por arriba o por abajo
MontajeRiel DIN EN 60715 de 35 mm, con clip rápido
Dimensiones53,4 mm de ancho (3 módulos) y 85,5 mm de alto

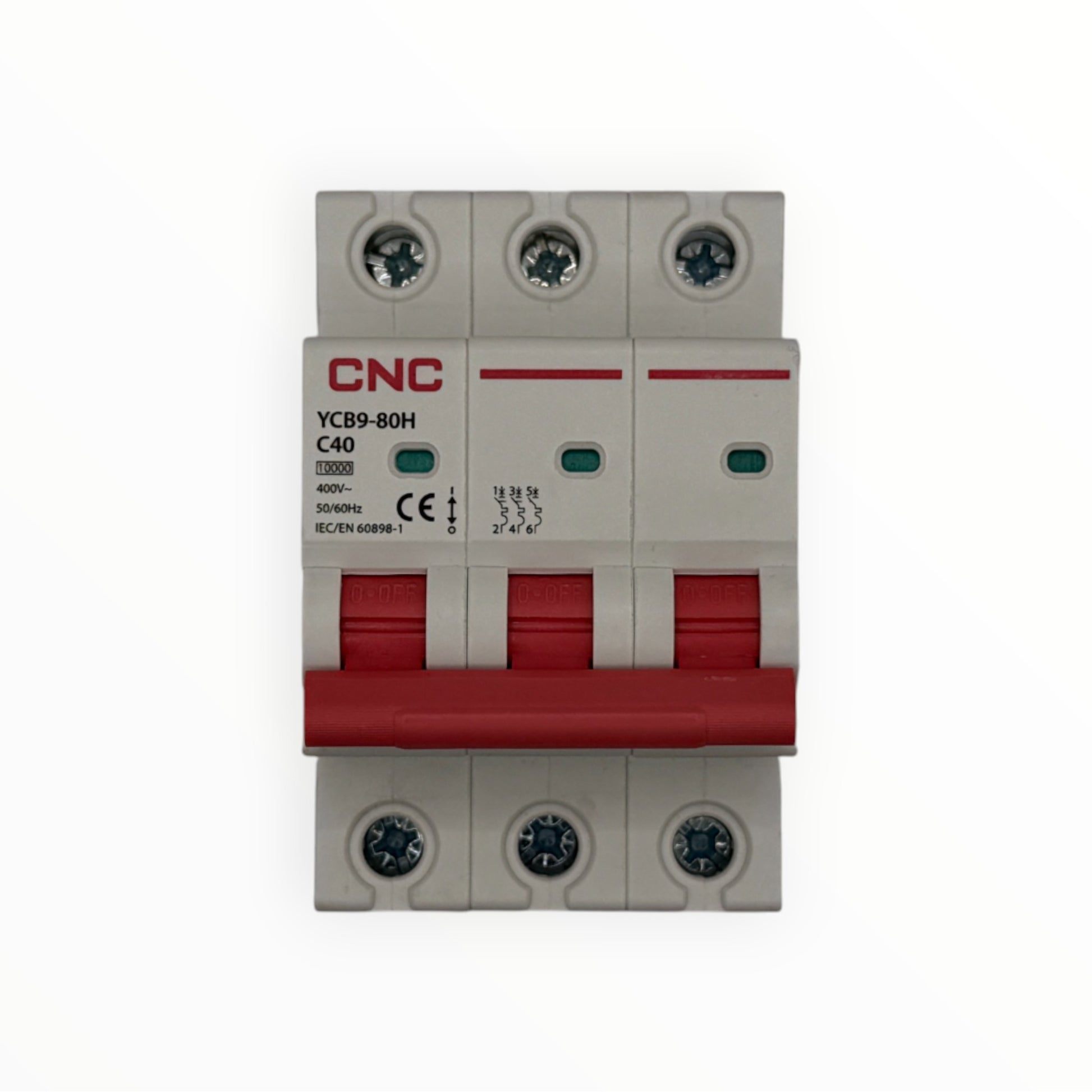

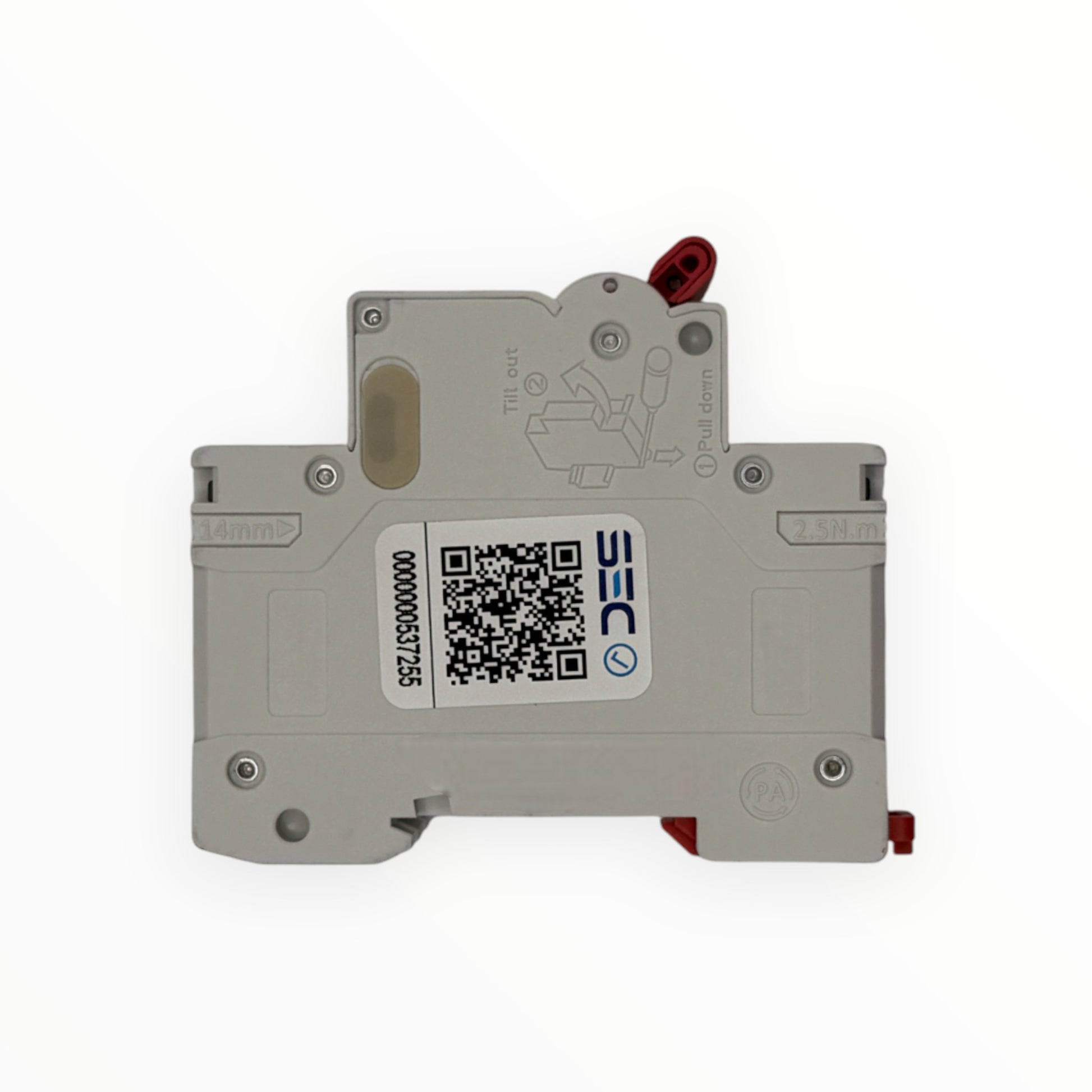

MarcasCE en el frente; etiqueta SEC con código QR en el costado
  • Modelo: YCB9-80H 3P C40
  • Tipo: Interruptor automático miniatura (MCB) termomagnético, serie YCB9-80 (la letra H indica 10 kA)
  • Polos: 3 (bornes 1-2, 3-4 y 5-6), con manillas unidas
  • Corriente nominal (In): 40 A
  • Curva de disparo: C: no dispara a 5 In y dispara en menos de 0,1 s a 10 In
  • Poder de corte (Icn): 10 kA (10000 A)
  • Tensión nominal (Ue): 400 VAC
  • Tensión de aislamiento (Ui): 500 V
  • Tensión de impulso (Uimp): 4 kV
  • Frecuencia: 50/60 Hz
  • Norma: IEC/EN 60898-1
  • Funciones: Protección contra sobrecarga y cortocircuito, y seccionamiento
  • Vida útil: 10.000 maniobras eléctricas y 20.000 mecánicas
  • Grado de protección: IP20
  • Temperatura ambiente: -5 a +40 °C (promedio de 24 h hasta +35 °C); temperatura de referencia 30 °C
  • Altitud: Hasta 2.000 m
  • Bornes: Cable hasta 25 mm² (AWG 18-3), barra tipo U o tipo pin; torque 2 N·m; conexión por arriba o por abajo
  • Montaje: Riel DIN EN 60715 de 35 mm, con clip rápido
  • Dimensiones: 53,4 mm de ancho (3 módulos) y 85,5 mm de alto
  • Marcas: CE en el frente; etiqueta SEC con código QR en el costado
¿Cómo elegir?

Elige el calibre según el cable y la carga: la corriente nominal del interruptor debe ser mayor que la corriente normal de la carga y no superar la corriente que admite el cable del circuito; si el cable es más delgado, baja de calibre. La curva C dispara en forma instantánea entre 5 y 10 veces In y sirve para cargas generales y motores pequeños. Usa 3 polos en circuitos trifásicos; para circuitos monofásicos están las versiones de 1 polo (solo la fase) y de 2 polos (fase y neutro). El poder de corte debe ser igual o mayor que la corriente de cortocircuito en el punto del tablero: esta serie YCB9-80H corta hasta 10 kA, mientras que las versiones YCB9-63 de 1 y 2 polos cortan hasta 6 kA.
