Interruptor termomagnetico ac 1p c 16a 6ka

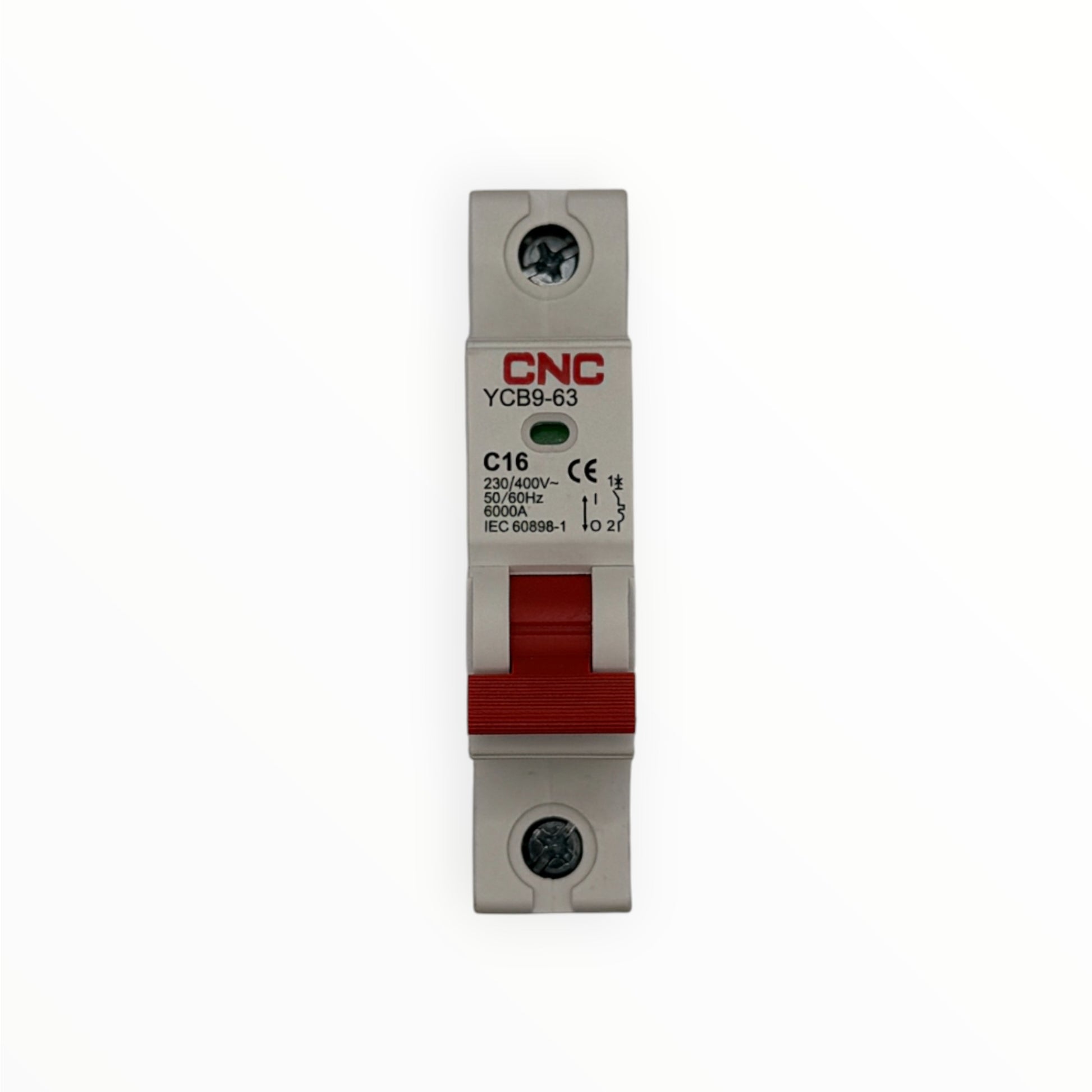

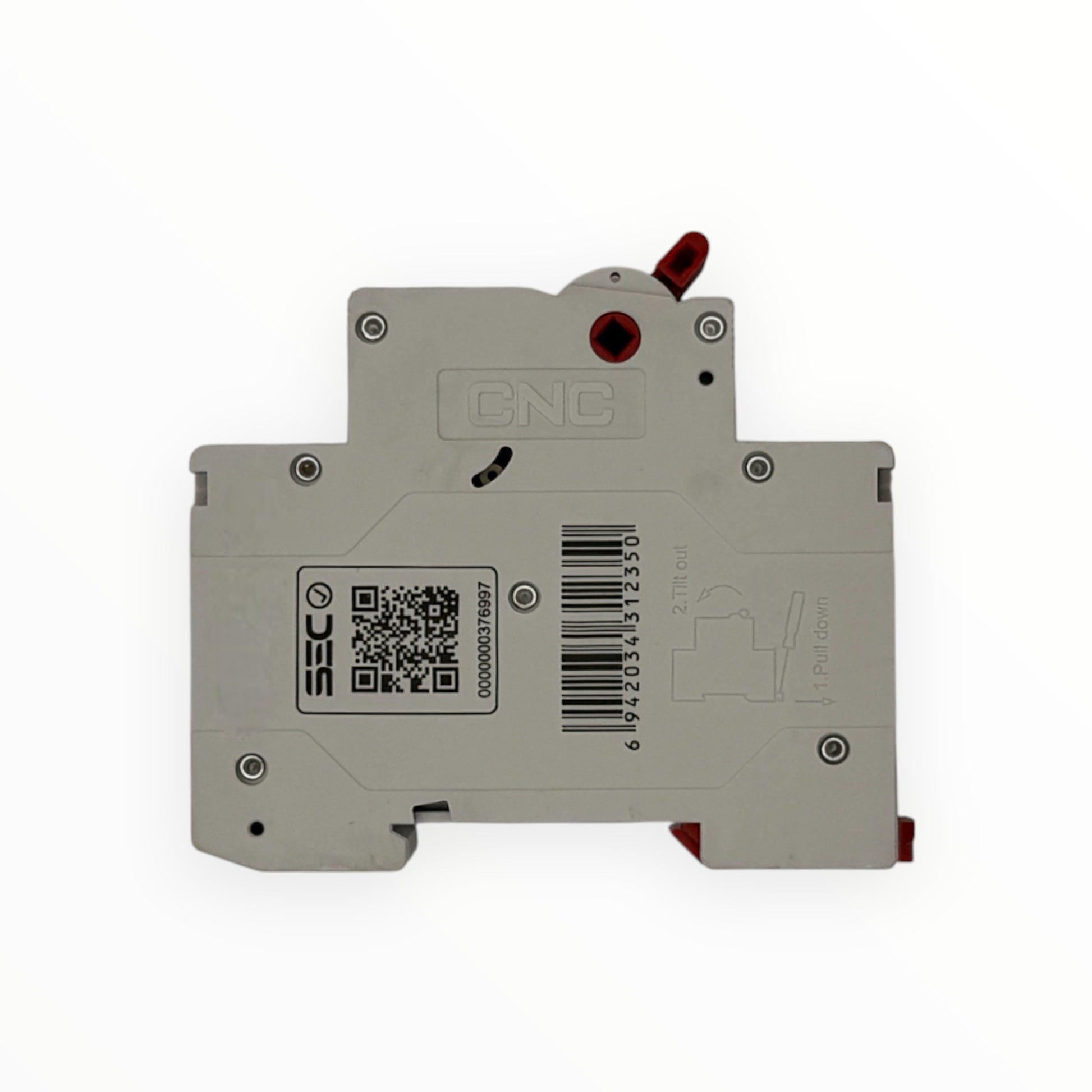

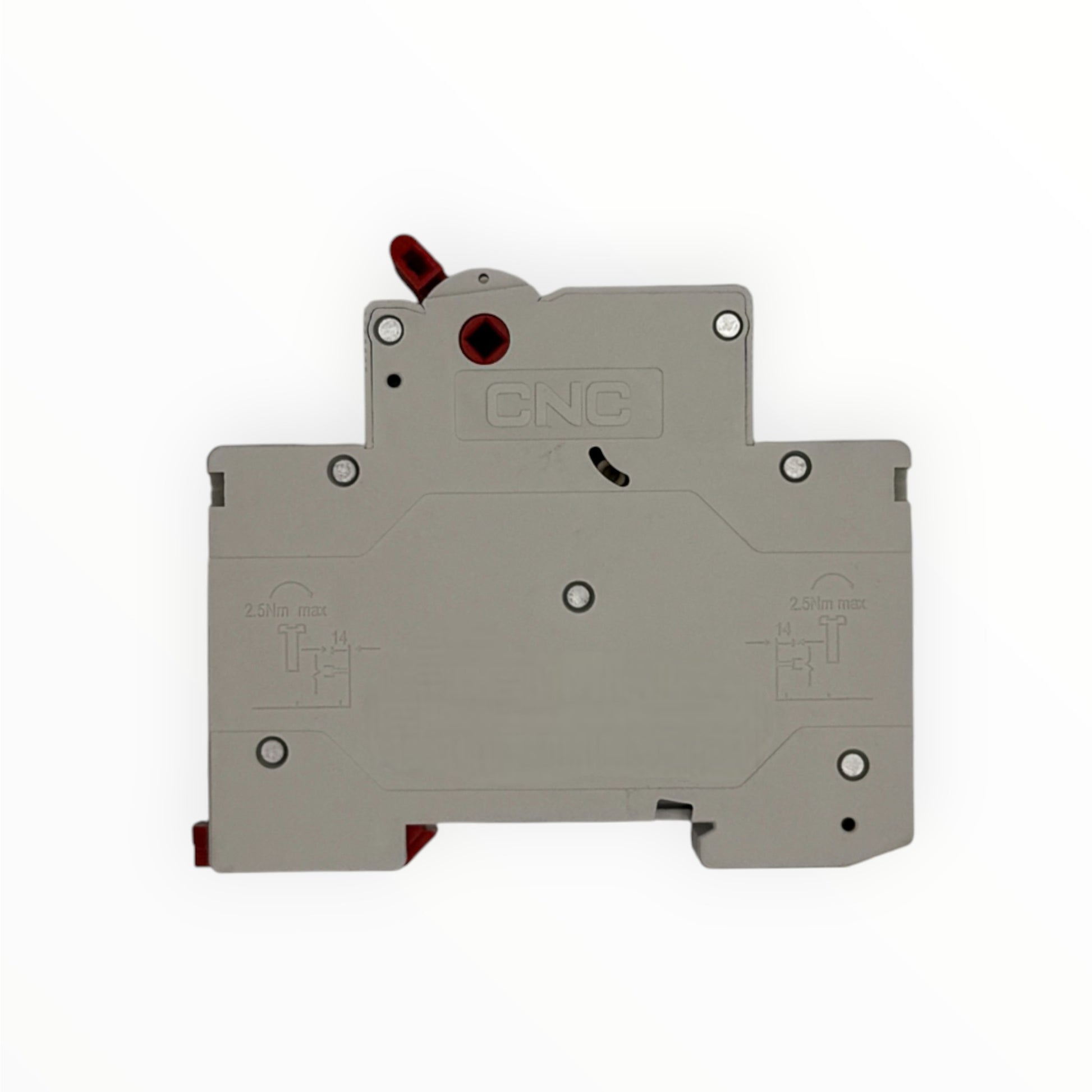

El Interruptor Termomagnético 1P Curva C 16A 6kA de CNC Electric es un dispositivo de protección modular compacto diseñado para la detección y desconexión automática ante sobrecargas y cortocircuitos en circuitos eléctricos monofásicos. Su curva C lo hace especialmente adecuado para cargas con picos de corriente moderados, como iluminación, enchufes generales, pequeños motores, transformadores y equipos domésticos o comerciales. Ofrece protección confiable en tableros residenciales, subtableros y aplicaciones de distribución final.

Características técnicas y principales

• Número de polos: 1P (monofásico).
• Corriente nominal (In): 16 A.
• Capacidad de interrupción: 6 kA (Icn).
• Curva de disparo: C (5-10 In, ideal para circuitos con arranques moderados).
• Voltaje nominal de empleo (Ue): 230 V AC (monofásico) / hasta 400 V según serie.
• Voltaje nominal de aislamiento (Ui): 500 V.
• Frecuencia: 50/60 Hz.
• Mecanismo de disparo: Termomagnético (térmico para sobrecarga y magnético para cortocircuito).
• Norma: IEC/EN 60898-1.
• Grado de protección: IP20.
• Temperatura ambiente: -5 °C a +40 °C (media de 24 h ≤ +35 °C).
• Vida mecánica: Hasta 20.000 operaciones.
• Vida eléctrica: Hasta 10.000 operaciones (aprox.).
• Montaje: Riel DIN 35 mm (ancho modular de 18 mm / 1 módulo).
• Indicador: Ventana de posición de contactos (ON/OFF visible y claro).
• Conexión: Terminales de tornillo para cables hasta 25 mm² (superior e inferior).
