Características y ficha técnica

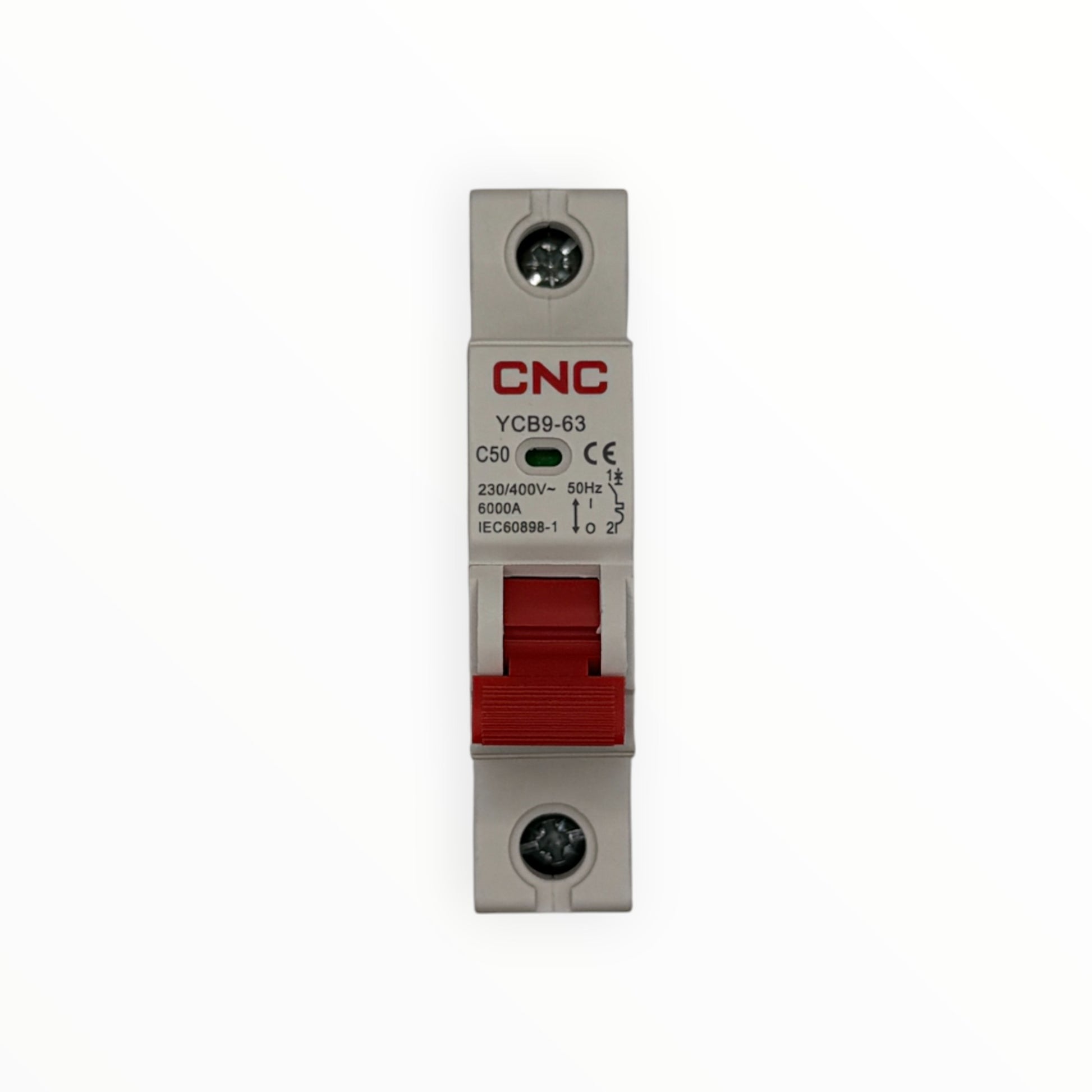

| Modelo | YCB9-63 1P C50 |
|---|---|
| Tipo | Interruptor automático miniatura (MCB) termomagnético, serie YCB9-63 |
| Polos | 1 (bornes 1 y 2) |
| Corriente nominal (In) | 50 A |
| Curva de disparo | C: no dispara a 5 In y dispara en menos de 0,1 s a 10 In |
| Poder de corte (Icn) | 6 kA |
| Tensión nominal (Ue) | 230/400 VAC |
| Tensión de aislamiento (Ui) | 500 V |
| Frecuencia | 50 Hz |
| Norma | IEC 60898-1 |
| Vida útil | 6.000 maniobras eléctricas y 20.000 mecánicas |
| Grado de protección | IP20 |
| Temperatura ambiente | -5 a +40 °C (promedio diario hasta +35 °C); temperatura de referencia 30 °C; almacenamiento -25 a +70 °C |
| Bornes | Cable o barra tipo pin hasta 25 mm² (AWG 18-3); torque 2 N·m; conexión por arriba o por abajo |
| Montaje | Riel DIN EN 60715 de 35 mm, con clip rápido |
| Dimensiones | 17,8 mm de ancho (1 módulo) y 82 mm de alto |
| Marcas | CE en el frente; etiqueta SEC con código QR en el costado |
- Modelo: YCB9-63 1P C50
- Tipo: Interruptor automático miniatura (MCB) termomagnético, serie YCB9-63
- Polos: 1 (bornes 1 y 2)
- Corriente nominal (In): 50 A
- Curva de disparo: C: no dispara a 5 In y dispara en menos de 0,1 s a 10 In
- Poder de corte (Icn): 6 kA
- Tensión nominal (Ue): 230/400 VAC
- Tensión de aislamiento (Ui): 500 V
- Frecuencia: 50 Hz
- Norma: IEC 60898-1
- Vida útil: 6.000 maniobras eléctricas y 20.000 mecánicas
- Grado de protección: IP20
- Temperatura ambiente: -5 a +40 °C (promedio diario hasta +35 °C); temperatura de referencia 30 °C; almacenamiento -25 a +70 °C
- Bornes: Cable o barra tipo pin hasta 25 mm² (AWG 18-3); torque 2 N·m; conexión por arriba o por abajo
- Montaje: Riel DIN EN 60715 de 35 mm, con clip rápido
- Dimensiones: 17,8 mm de ancho (1 módulo) y 82 mm de alto
- Marcas: CE en el frente; etiqueta SEC con código QR en el costado
¿Cómo elegir?
Elige el calibre según el cable y la carga: la corriente nominal del interruptor debe ser mayor que la corriente normal de la carga y no superar la corriente que admite el cable del circuito; si el cable es más delgado, baja de calibre. La curva C dispara en forma instantánea entre 5 y 10 veces In y sirve para cargas generales como iluminación, enchufes y motores pequeños. Usa 1 polo para cortar solo la fase de un circuito monofásico; si quieres cortar fase y neutro a la vez, elige la versión de 2 polos, y para circuitos trifásicos, la de 3 polos. El poder de corte debe ser igual o mayor que la corriente de cortocircuito en el punto del tablero: esta serie YCB9-63 corta hasta 6 kA; la versión de 3 polos YCB9-80H llega a 10 kA.
