Interruptor termomagnético omnipolar AC 2P 32 A 6 kA

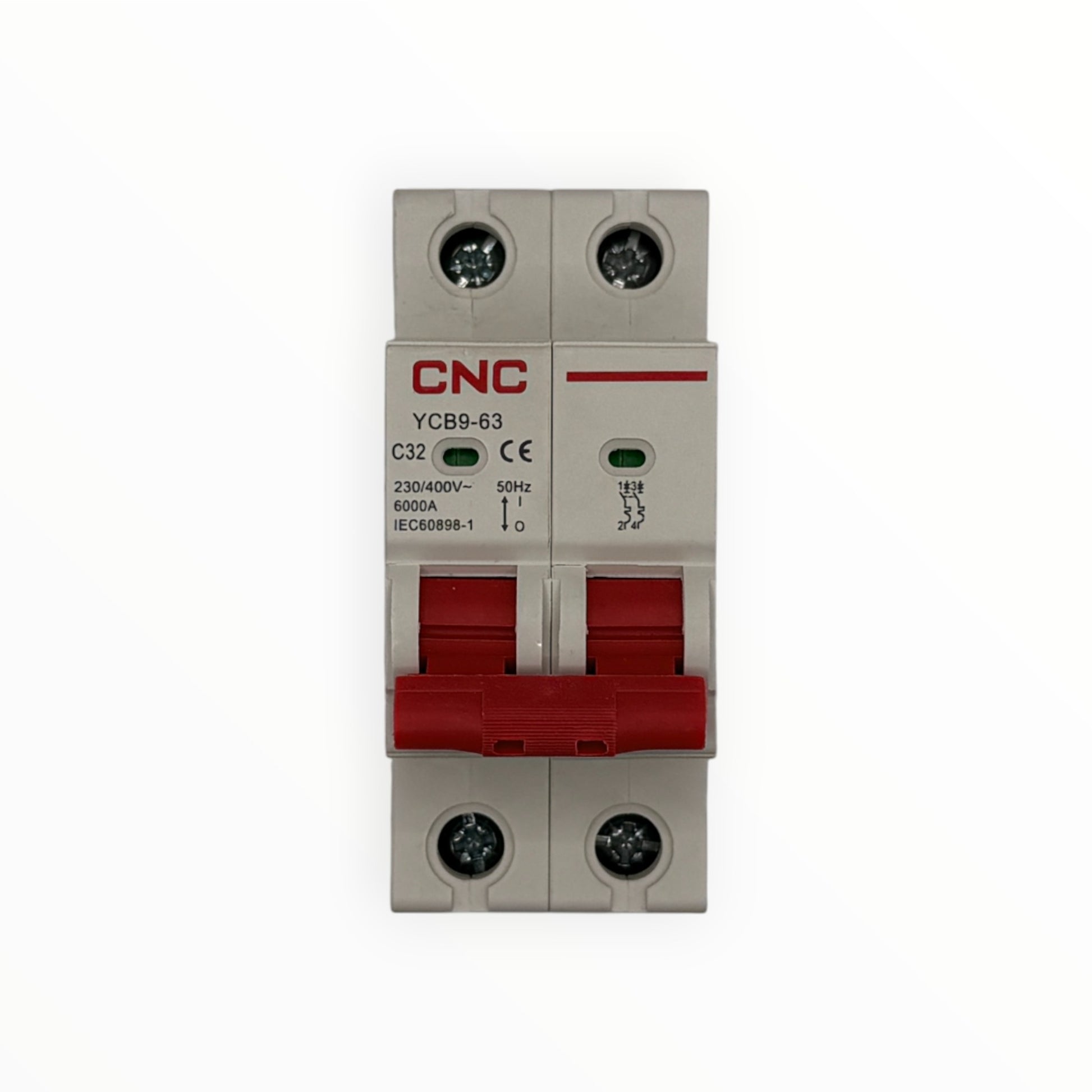

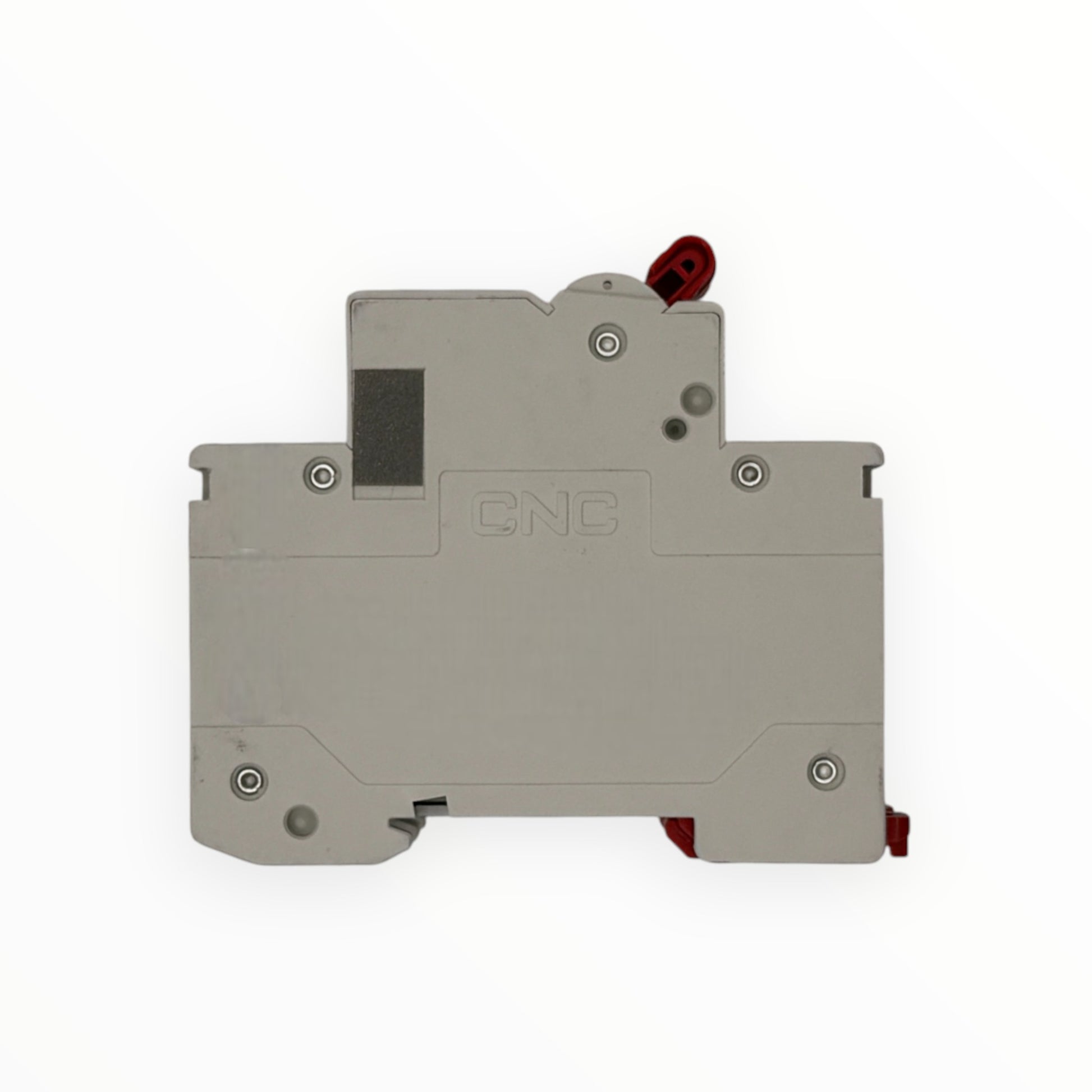

Interruptor termomagnético de 2 polos, curva C, 32 A y poder de corte de 6 kA, serie YCB9-63 de CNC. Los dos polos tienen protección térmica y magnética, y las manillas van unidas, así que ambos polos se abren y cierran juntos. En un circuito monofásico corta la fase y el neutro a la vez. Se usa en tableros de distribución y de control, en riel DIN de 35 mm, y ocupa dos módulos.

Características y ficha técnica

• Modelo: YCB9-63 2P C32
• Tipo: Interruptor automático miniatura (MCB) termomagnético, serie YCB9-63
• Polos: 2, ambos protegidos (bornes 1-2 y 3-4), con manillas unidas
• Corriente nominal (In): 32 A
• Curva de disparo: C: no dispara a 5 In y dispara en menos de 0,1 s a 10 In
• Poder de corte (Icn): 6 kA
• Tensión nominal (Ue): 230/400 VAC
• Tensión de aislamiento (Ui): 500 V
• Frecuencia: 50 Hz
• Norma: IEC 60898-1
• Vida útil: 6.000 maniobras eléctricas y 20.000 mecánicas
• Grado de protección: IP20
• Temperatura ambiente: -5 a +40 °C (promedio diario hasta +35 °C); temperatura de referencia 30 °C; almacenamiento -25 a +70 °C
• Bornes: Cable o barra tipo pin hasta 25 mm² (AWG 18-3); torque 2 N·m; conexión por arriba o por abajo
• Montaje: Riel DIN EN 60715 de 35 mm, con clip rápido
• Dimensiones: 35,6 mm de ancho (2 módulos) y 82 mm de alto

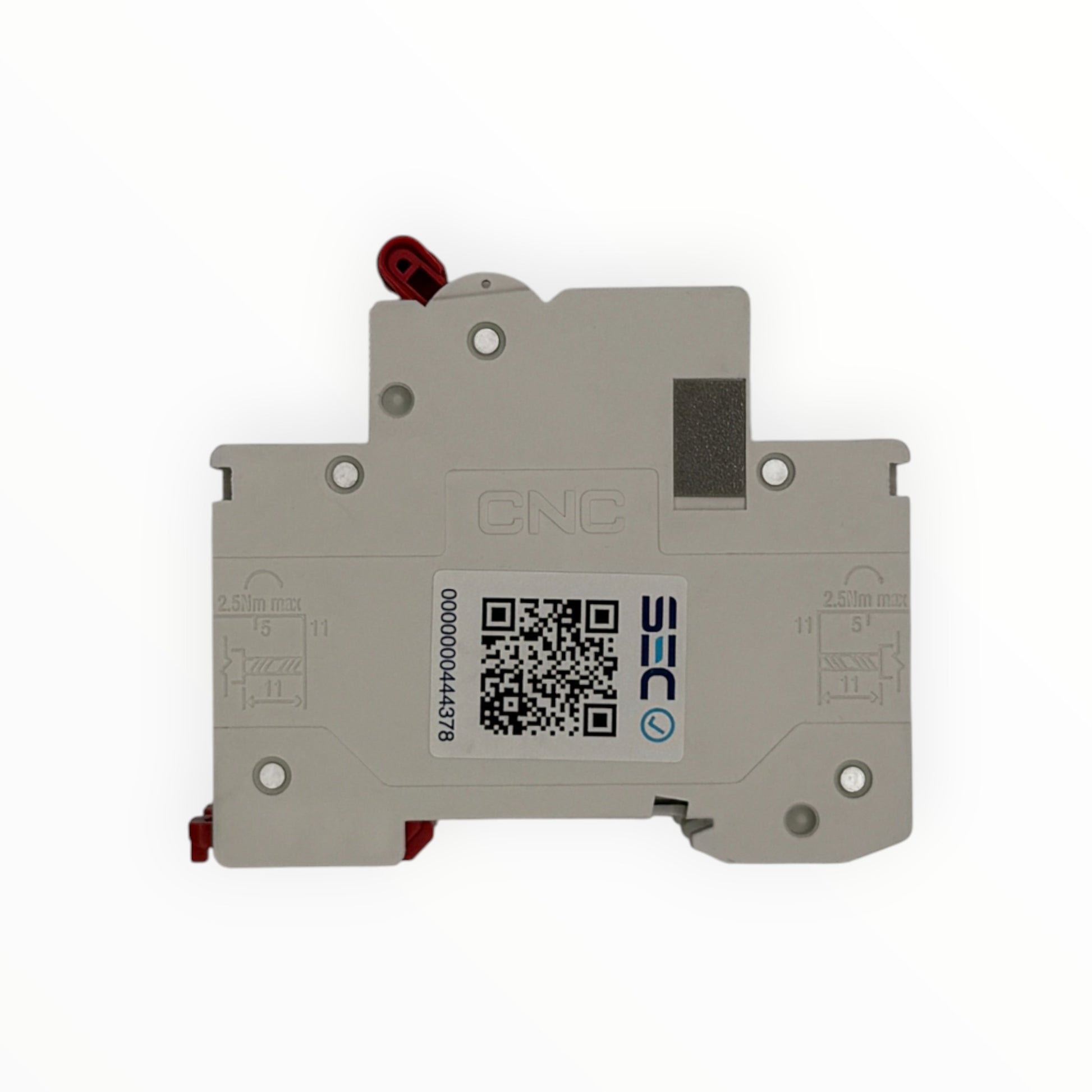

• Marcas: CE en el frente; etiqueta SEC con código QR en el costado

¿Cómo elegir?

Elige el calibre según el cable y la carga: la corriente nominal del interruptor debe ser mayor que la corriente normal de la carga y no superar la corriente que admite el cable del circuito; si el cable es más delgado, baja de calibre. La curva C dispara en forma instantánea entre 5 y 10 veces In y sirve para cargas generales como iluminación, enchufes y motores pequeños. Usa 2 polos cuando necesites cortar fase y neutro a la vez; si basta con cortar la fase, la versión de 1 polo ocupa la mitad de espacio, y para circuitos trifásicos está la de 3 polos. El poder de corte debe ser igual o mayor que la corriente de cortocircuito en el punto del tablero: esta serie YCB9-63 corta hasta 6 kA; la versión de 3 polos YCB9-80H llega a 10 kA.

Productos compatibles

• Interruptor termomagnético 2P curva C 25 A 6 kA, YCB9-63
• Interruptor termomagnético 2P curva C 40 A 6 kA, YCB9-63
• Interruptor termomagnético 1P curva C 32 A 6 kA, YCB9-63
• Interruptor termomagnético 3P curva C 32 A 10 kA, YCB9-80H

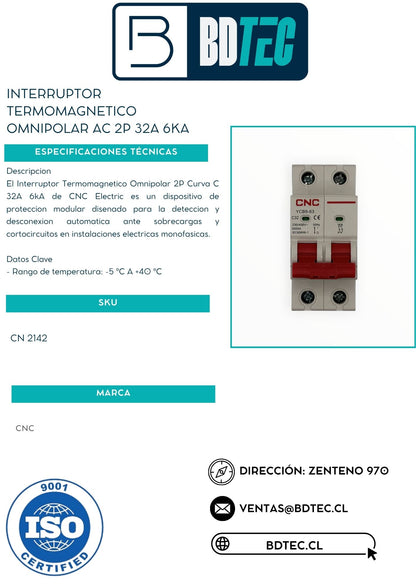

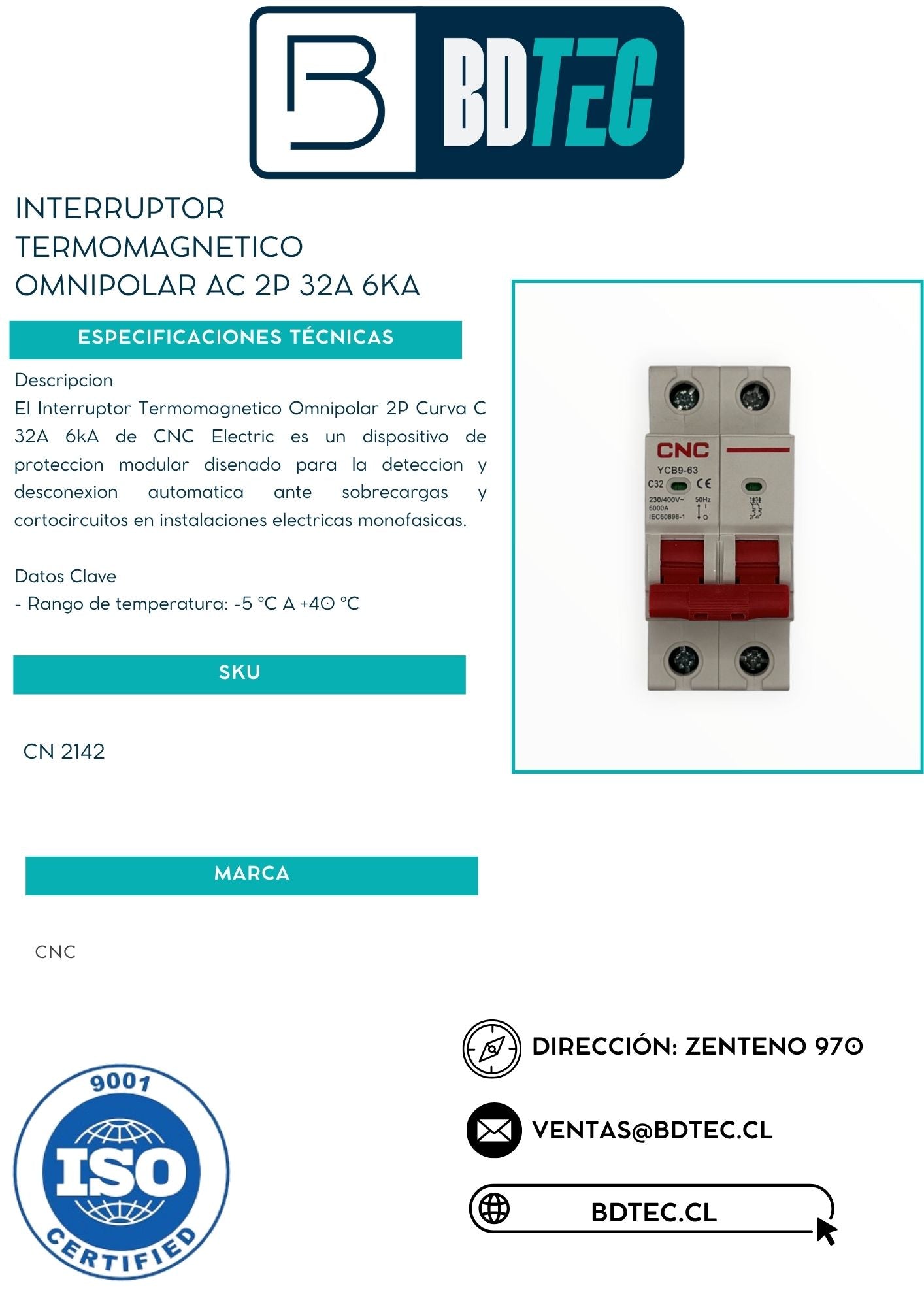

Ficha Técnica
