Amperímetro análogo 72x72 0 - 100 - 200 A/5 A

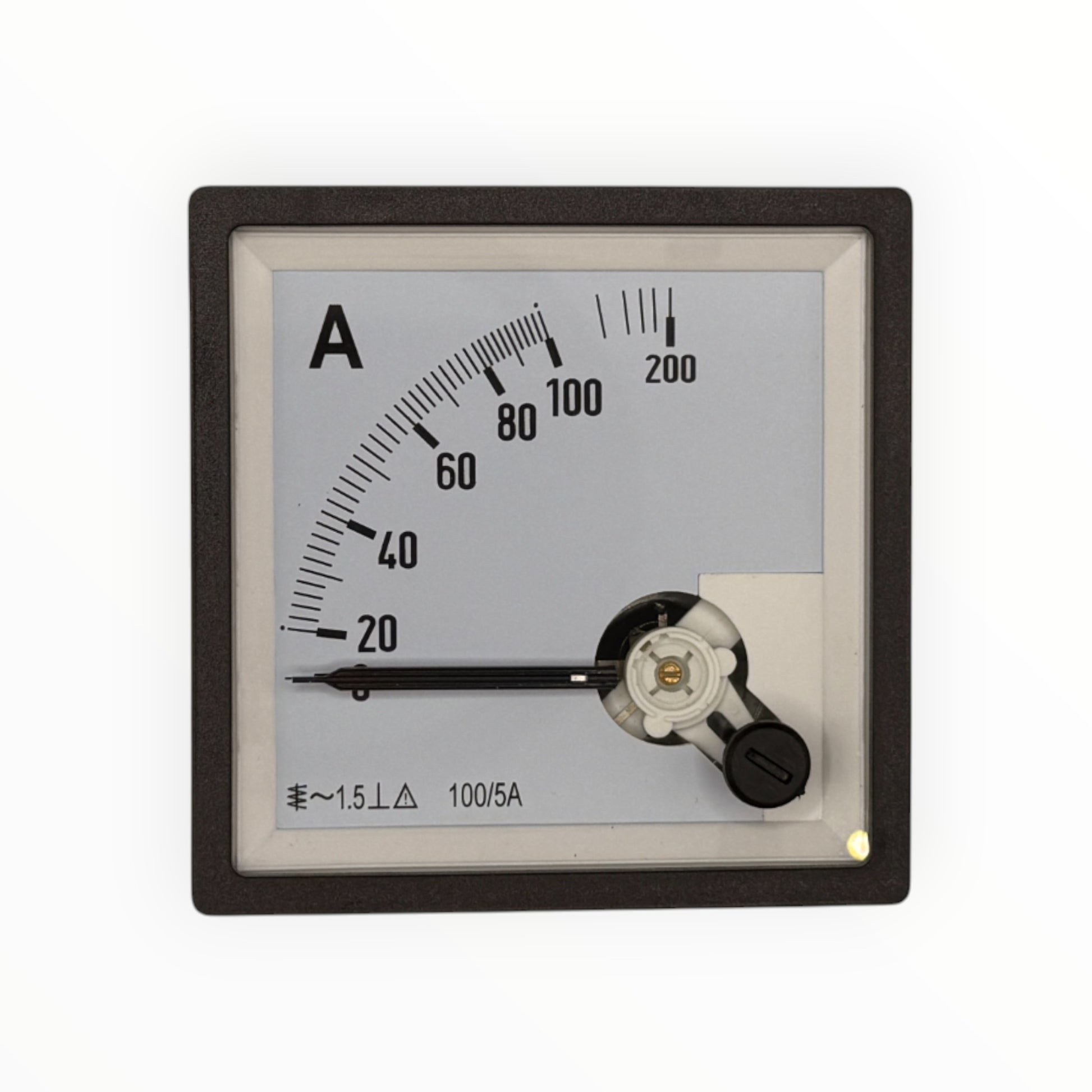

Amperímetro análogo de tablero de 72 x 72 mm para corriente alterna, para usar con un transformador de corriente de 100/5 A. Muestra la corriente de una línea en una escala de 0 a 100 A que se extiende hasta 200 A, de modo que las sobrecargas y los arranques de motor se ven en la escala sin que la aguja llegue al tope. Es de clase 1,5, se instala en posición vertical en el frente del tablero y se conecta con 2 bornes de tornillo por detrás.

Características y ficha técnica

• Modelo: YC-72
• Tipo: Amperímetro análogo de hierro móvil, corriente alterna
• Conexión: con transformador de corriente 100/5 A
• Escala: 0 a 100 A, extendida hasta 200 A
• Clase de precisión: 1,5
• Posición de montaje: vertical

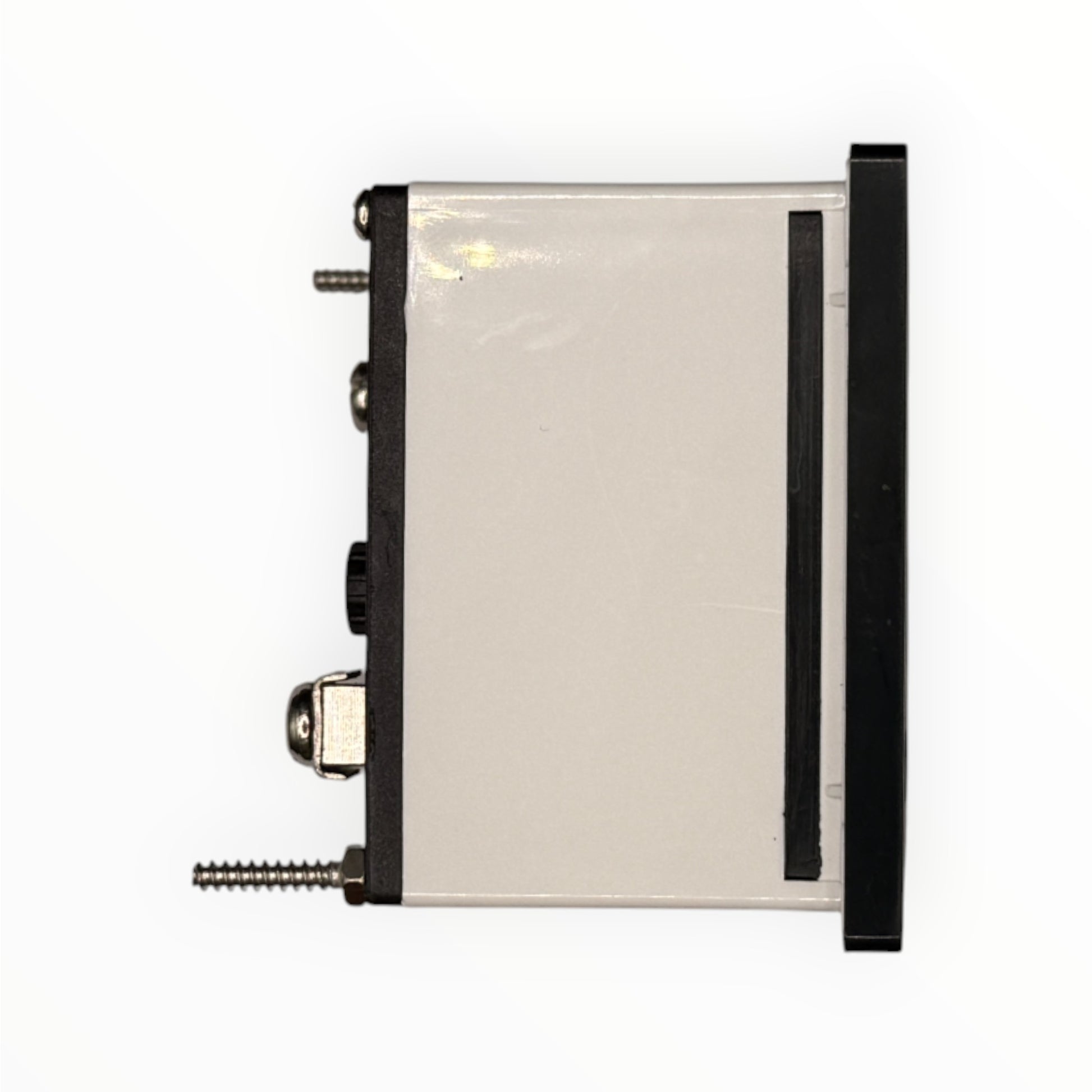

• Frente: 72 x 72 mm
• Perforación en el panel: 68 x 68 mm

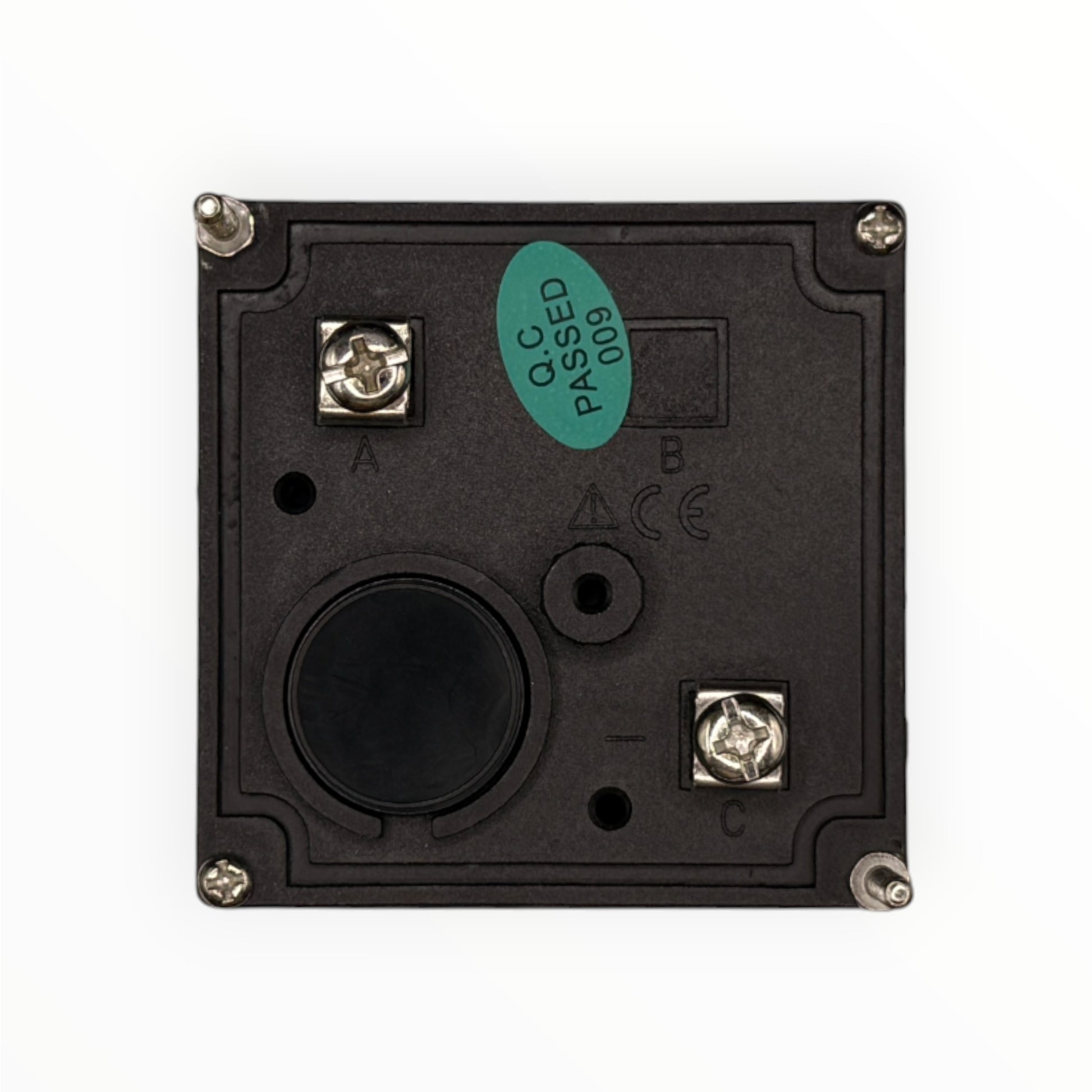

• Conexiones: bornes de tornillo en la parte trasera
• Certificación: CE

¿Cómo elegir?

Elige el amperímetro según la razón del transformador de corriente: este es para un TC de 100/5 A, y con un TC de otra razón la lectura no corresponde. Para medir hasta 100 A también existen amperímetros de conexión directa, sin TC, que puedes consultarnos. Si vas a medir las 3 fases, instala un amperímetro y un TC por fase. Antes de desconectar el amperímetro con la línea energizada, cortocircuita el secundario del TC: un TC con el secundario abierto genera tensiones peligrosas.
