Pasa muro neumático 8 mm

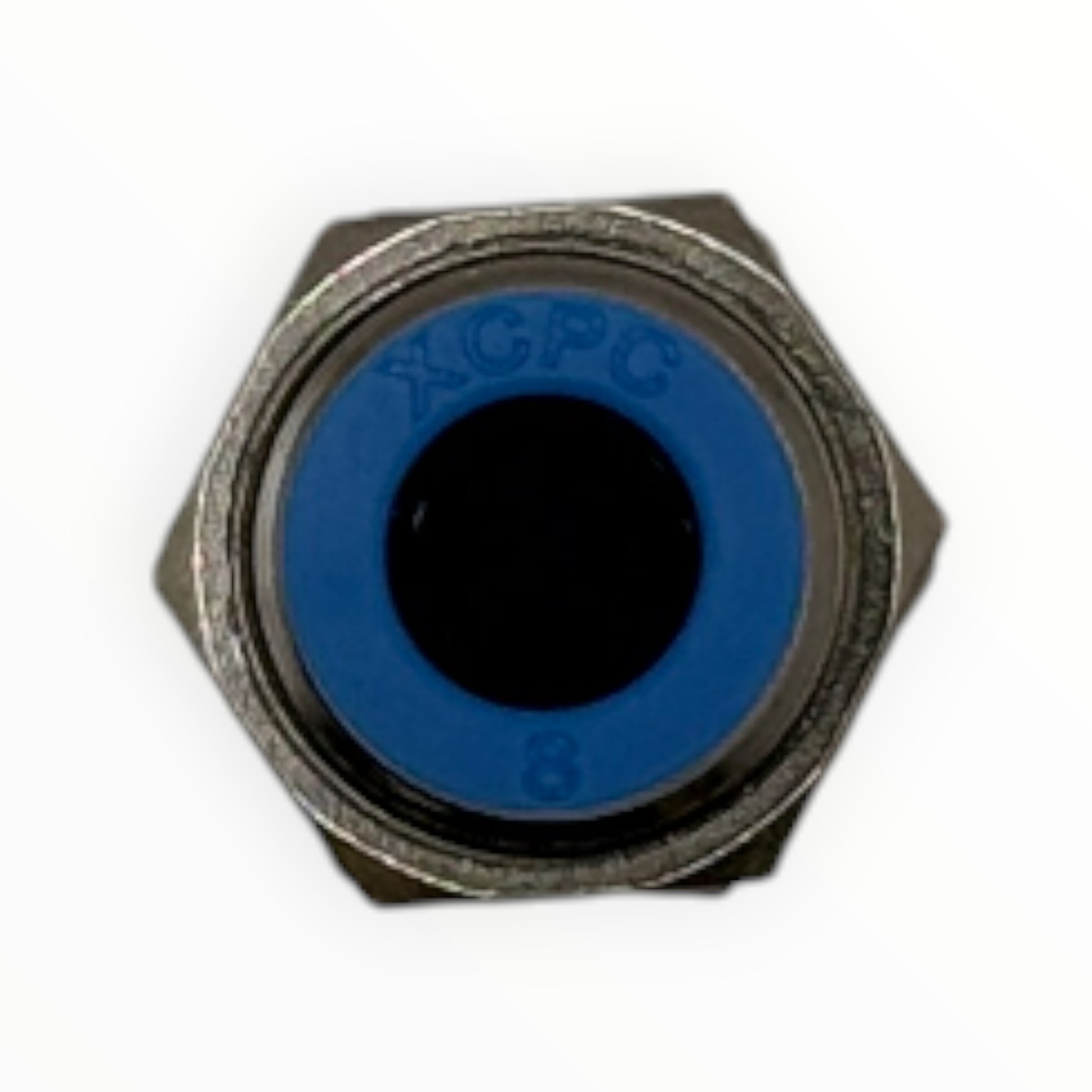

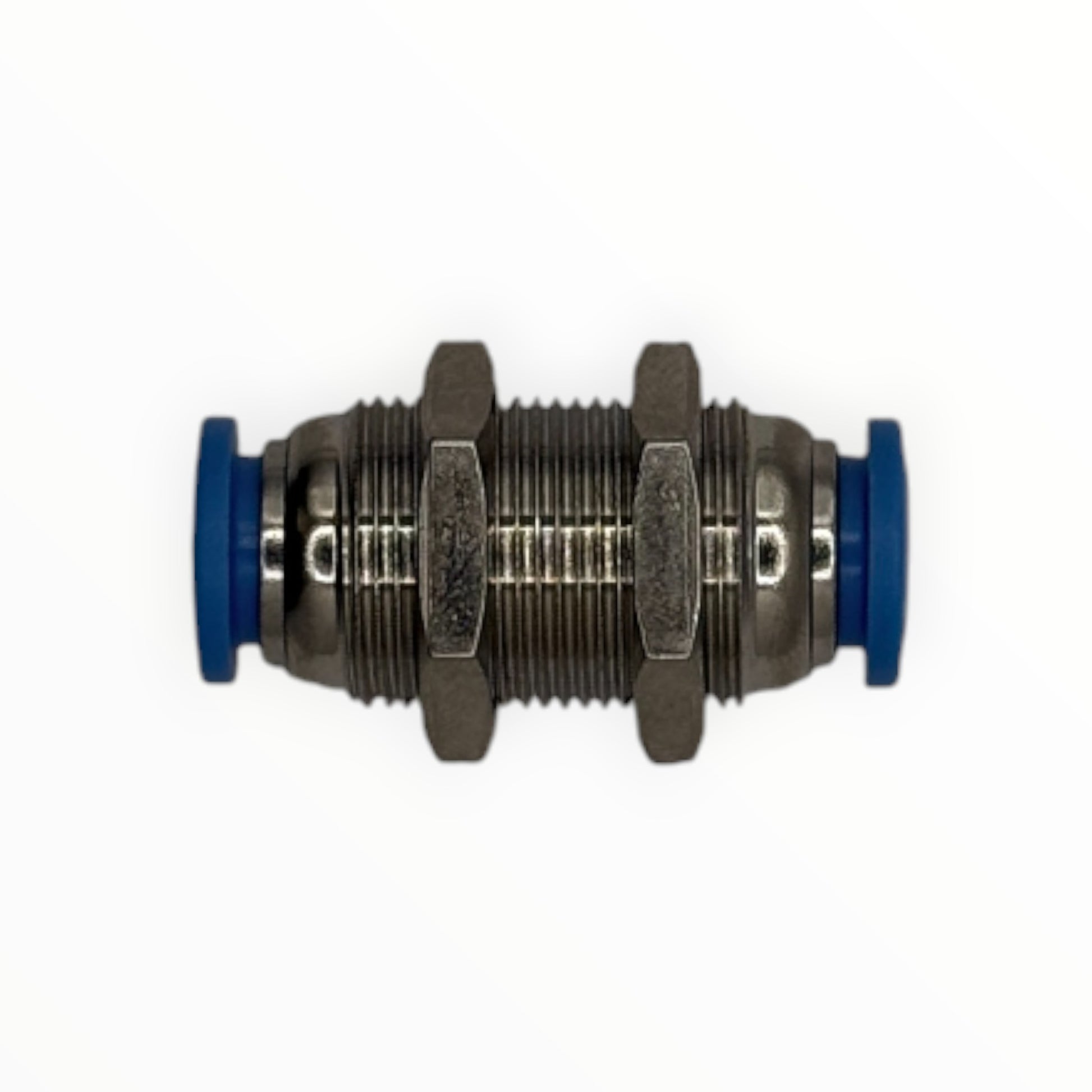

Pasa muro neumático push-in, de XCPC, para tubo de 8 mm. Permite que la línea de aire atraviese la pared de un tablero, gabinete o carcasa de máquina de forma ordenada: el cuerpo metálico roscado pasa por la perforación del panel y se fija con dos tuercas hexagonales, una a cada lado. El tubo se conecta en ambos extremos empujándolo hasta el fondo y se libera presionando el anillo azul, sin herramientas.

Características y ficha técnica

• Modelo: XPM-08
• Tipo: Unión recta pasa muro (bulkhead) push-in
• Conexiones: Push-in para tubo de 8 mm en ambos extremos
• Tubo: Nylon y poliuretano
• Fluido: Aire comprimido y vacío
• Presión de trabajo: 0 a 1,0 MPa (0 a 10 bar)
• Vacío: Hasta -750 mmHg
• Temperatura de trabajo: 0 a 60 °C
• Montaje: Cuerpo metálico roscado con dos tuercas hexagonales para fijar al panel
• Retención del tubo: Garra de sujeción, empaquetadura en U y anillo de liberación

¿Cómo elegir?

Elige la medida según el diámetro exterior del tubo: este modelo es para tubo métrico de 8 mm y ambos lados son de la misma medida. Antes de perforar el panel, mide el diámetro del cuerpo roscado de la pieza para hacer el agujero justo, así las tuercas aprietan parejo y el pasa muro no gira. Si al otro lado del panel necesitas repartir el aire a varios equipos, combínalo con un manifold del mismo diámetro.

Productos compatibles

• Tubing de poliuretano 8 x 5 mm azul
• Tubing de poliuretano transparente 8 mm
• Tubing de nylon negro 8 mm
• Manifold neumático 8 mm
• Pasa muro neumático 6 mm

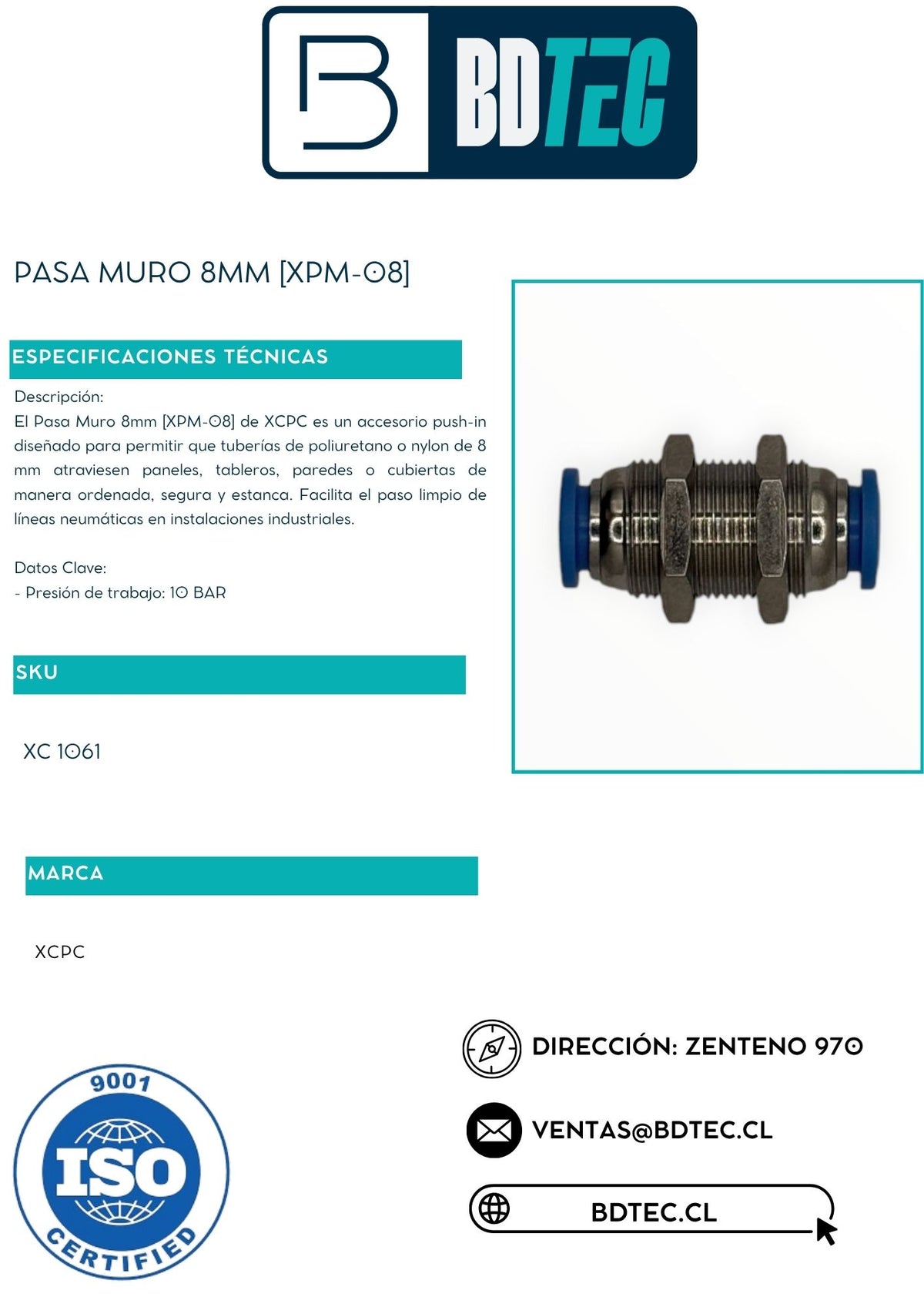

Ficha Técnica
