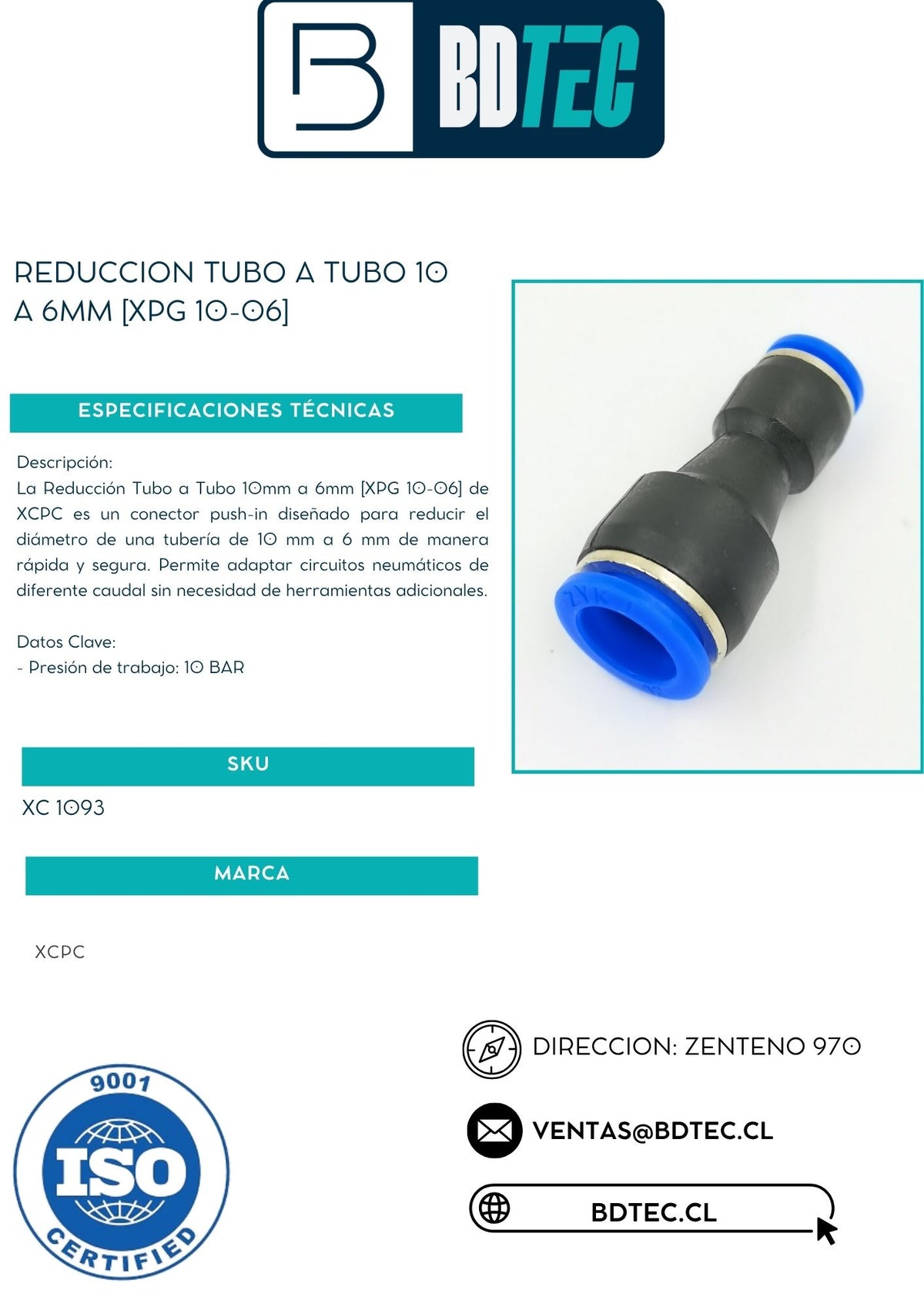

Reducción tubo a tubo 10 a 6 mm

Reductor neumático push-in tubo a tubo de 10 mm a 6 mm de XCPC. Une en línea recta un tubo de 10 mm de diámetro exterior con uno de 6 mm, para bajar desde una línea de mayor diámetro a la medida de entrada de un cilindro, válvula o actuador, o para empalmar dos tubos de distinta medida sin usar piezas roscadas. Cada extremo recibe su tubo empujándolo hasta el fondo y lo suelta al presionar el anillo azul, sin herramientas. Funciona con aire comprimido y con vacío.

Características y ficha técnica

• Modelo: XPG-10-06
• Tipo: Reductor recto tubo a tubo push-in
• Extremo mayor: Tubo de Ø exterior 10 mm
• Extremo menor: Tubo de Ø exterior 6 mm
• Material del tubo: Nylon y poliuretano
• Fluido: Aire comprimido y vacío
• Presión de trabajo: 0 a 1,0 MPa (0 a 10 bar)
• Vacío: Hasta -750 mmHg (10 Torr)
• Temperatura de trabajo: 0 a 60 °C
• Construcción: Cuerpo negro, sin rosca, con anillo de liberación azul en ambos extremos
• Retención del tubo: Garra de sujeción, empaquetadura en U y anillo de liberación

Importante: esta pieza no lleva rosca; sus extremos son solo para tubo. Para conectar la manguera a una puerta roscada de un equipo se usa un conector recto o curvo con rosca NPT.

¿Cómo elegir?

Mide el diámetro exterior de los dos tubos que vas a unir (no el interior): este reductor recibe tubo métrico de 10 mm por un lado y de 6 mm por el otro, y no sirve con tubo en pulgadas. Si los dos tubos tienen el mismo diámetro, lo que corresponde es una unión recta tubo a tubo. Considera que el paso de aire queda limitado por el tramo de 6 mm, así que conviene dejarlo lo más corto posible cuando la línea alimenta un consumo grande.

Productos compatibles

• Tubing neumático poliuretano 10 mm x 6.5 mm azul
• Tubing neumático de poliuretano transparente 10 mm
• Tubing neumático de nylon negro 10 mm
• Tubing neumático poliuretano 6 mm x 4 mm azul
• Tubing neumático de poliuretano transparente 6 mm
• Tubing neumático de nylon negro 6 mm
• Unión neumática tubo a tubo 10 mm
• Unión neumática tubo a tubo 6 mm
