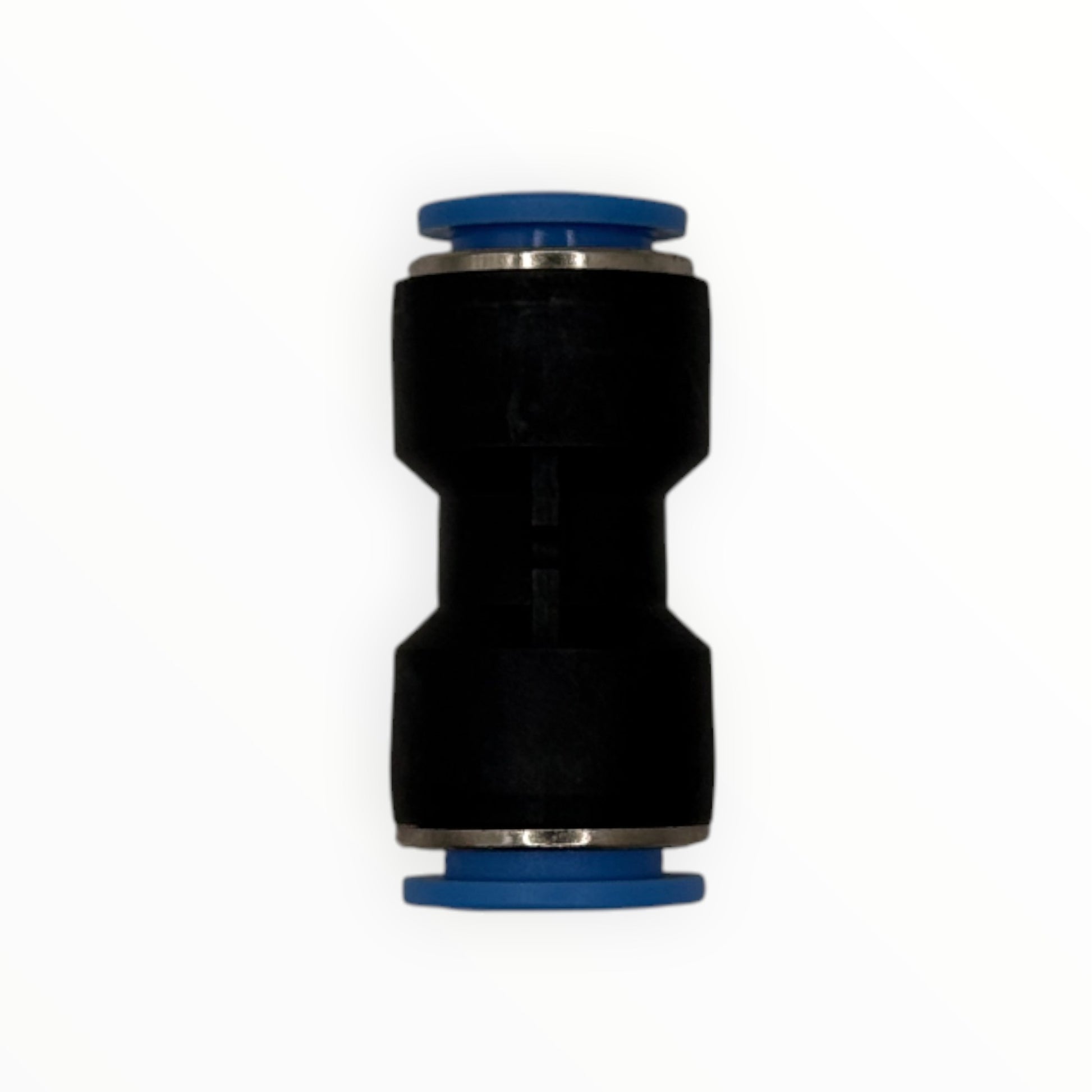

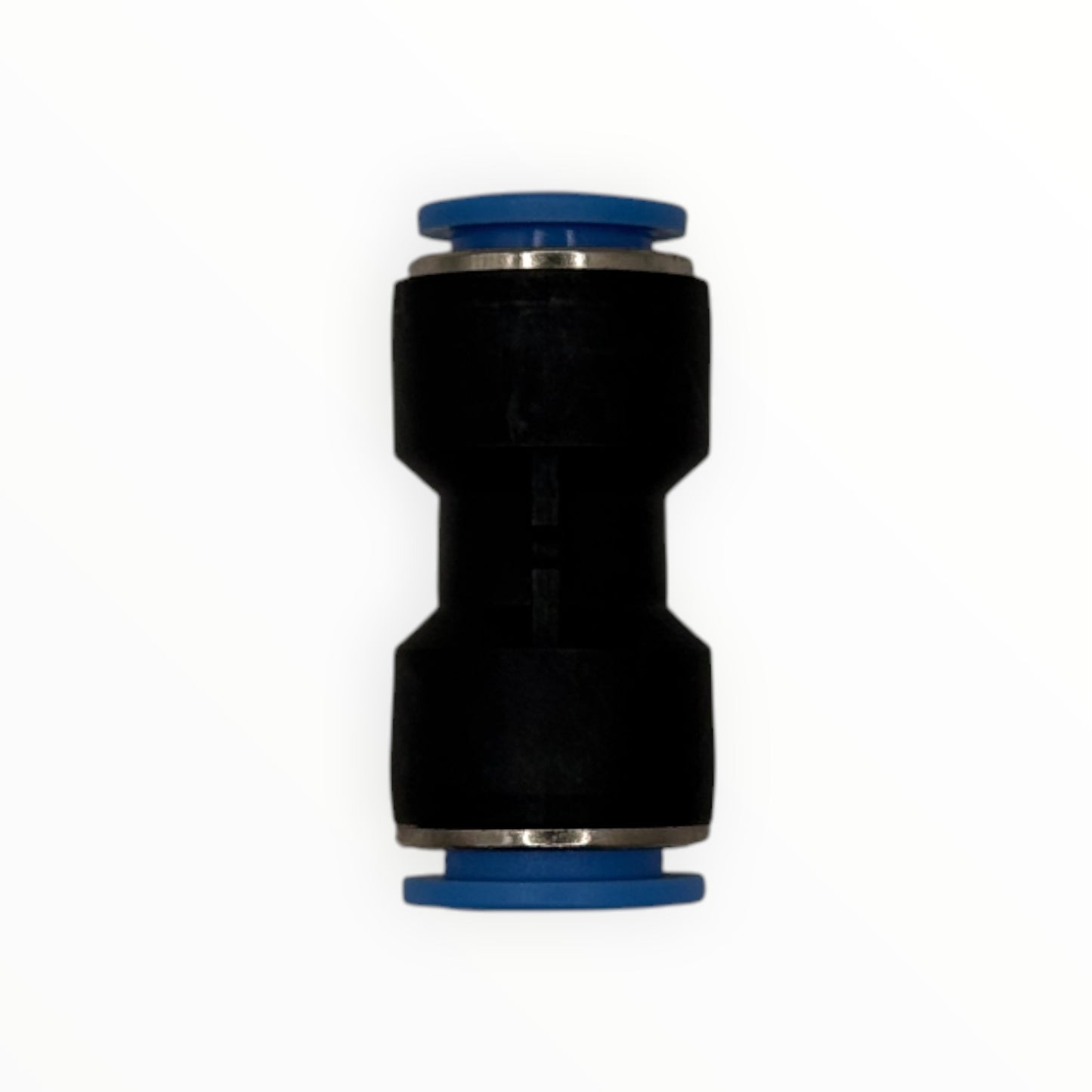

Reductor neumático tubo a tubo 14 a 12 mm

Reductor neumático push-in tubo a tubo de 14 mm a 12 mm de XCPC. Une en línea recta un tubo de 14 mm de diámetro exterior con uno de 12 mm, para bajar desde una línea de mayor diámetro a la medida de entrada de un cilindro, válvula o actuador, o para empalmar dos tubos de distinta medida sin usar piezas roscadas. Cada extremo recibe su tubo empujándolo hasta el fondo y lo suelta al presionar el anillo azul, sin herramientas. Funciona con aire comprimido y con vacío.

Características y ficha técnica

• Modelo: XPG-14-12
• Tipo: Reductor recto tubo a tubo push-in

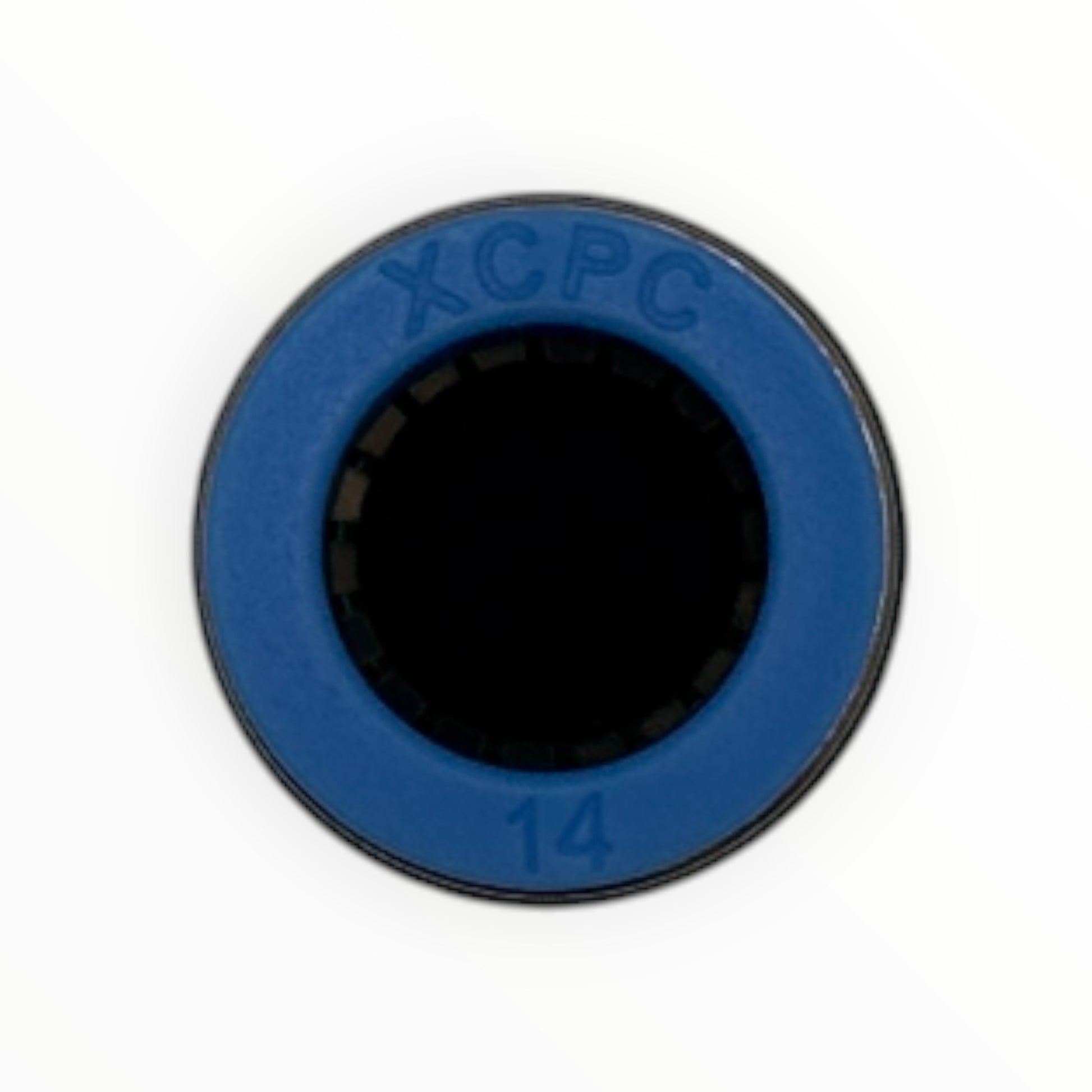

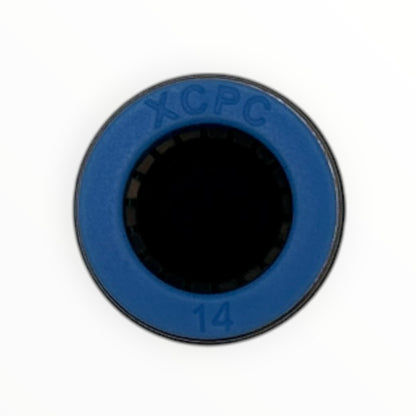

• Extremo mayor: Tubo de Ø exterior 14 mm

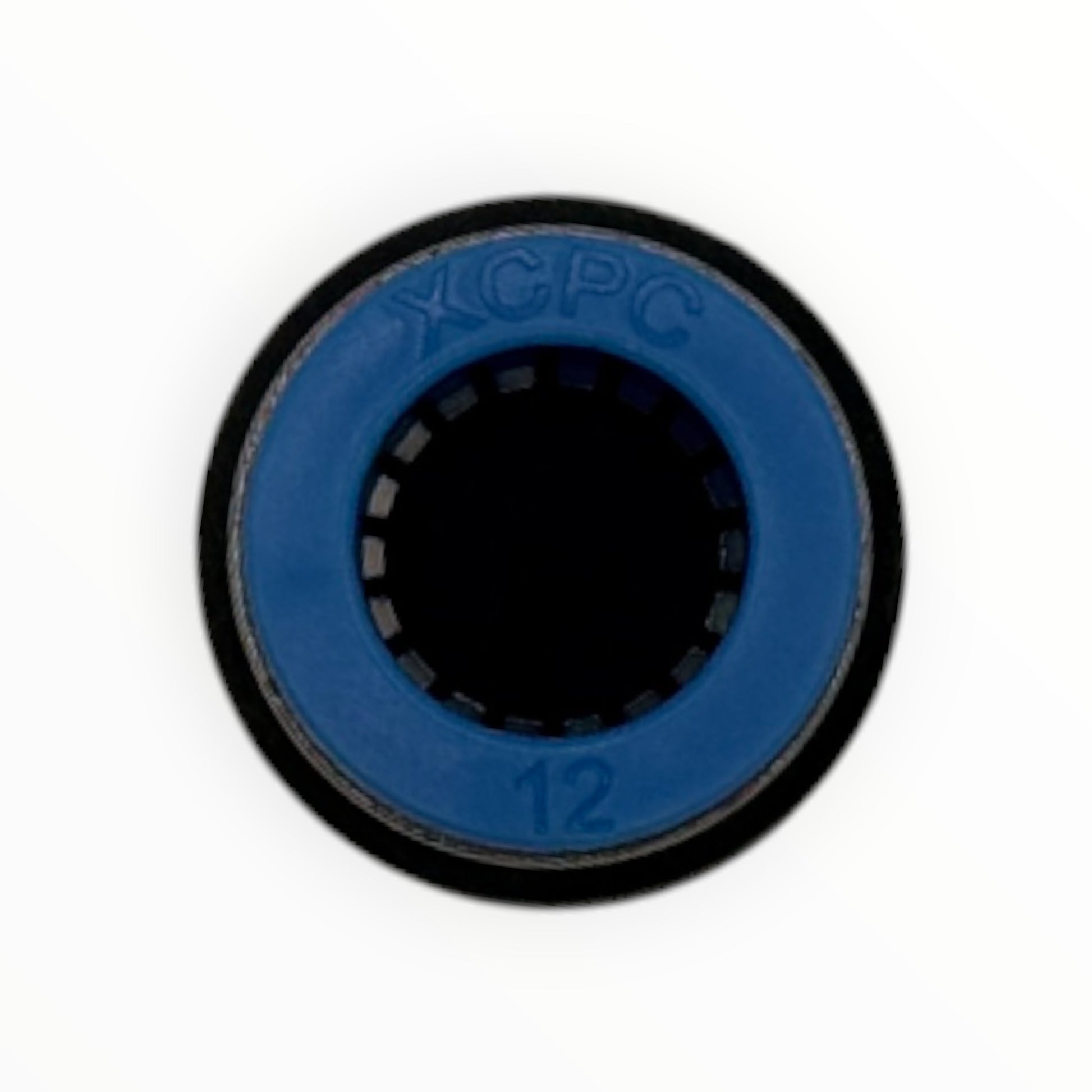

• Extremo menor: Tubo de Ø exterior 12 mm
• Material del tubo: Nylon y poliuretano
• Fluido: Aire comprimido y vacío
• Presión de trabajo: 0 a 1,0 MPa (0 a 10 bar)
• Vacío: Hasta -750 mmHg (10 Torr)
• Temperatura de trabajo: 0 a 60 °C
• Construcción: Cuerpo negro, sin rosca, con anillo de liberación azul en ambos extremos
• Retención del tubo: Garra de sujeción, empaquetadura en U y anillo de liberación

Importante: esta pieza no lleva rosca; sus extremos son solo para tubo. Para conectar la manguera a una puerta roscada de un equipo se usa un conector recto o curvo con rosca NPT.

¿Cómo elegir?

Mide el diámetro exterior de los dos tubos que vas a unir (no el interior): este reductor recibe tubo métrico de 14 mm por un lado y de 12 mm por el otro, y no sirve con tubo en pulgadas. Si los dos tubos tienen el mismo diámetro, lo que corresponde es una unión recta tubo a tubo. Considera que el paso de aire queda limitado por el tramo de 12 mm, así que conviene dejarlo lo más corto posible cuando la línea alimenta un consumo grande.

Productos compatibles

• Tubing neumático poliuretano 12 mm x 8 mm azul
• Tubing neumático de poliuretano transparente 12 mm
• Tubing neumático de nylon negro 12 mm
• Unión neumática tubo a tubo 12 mm

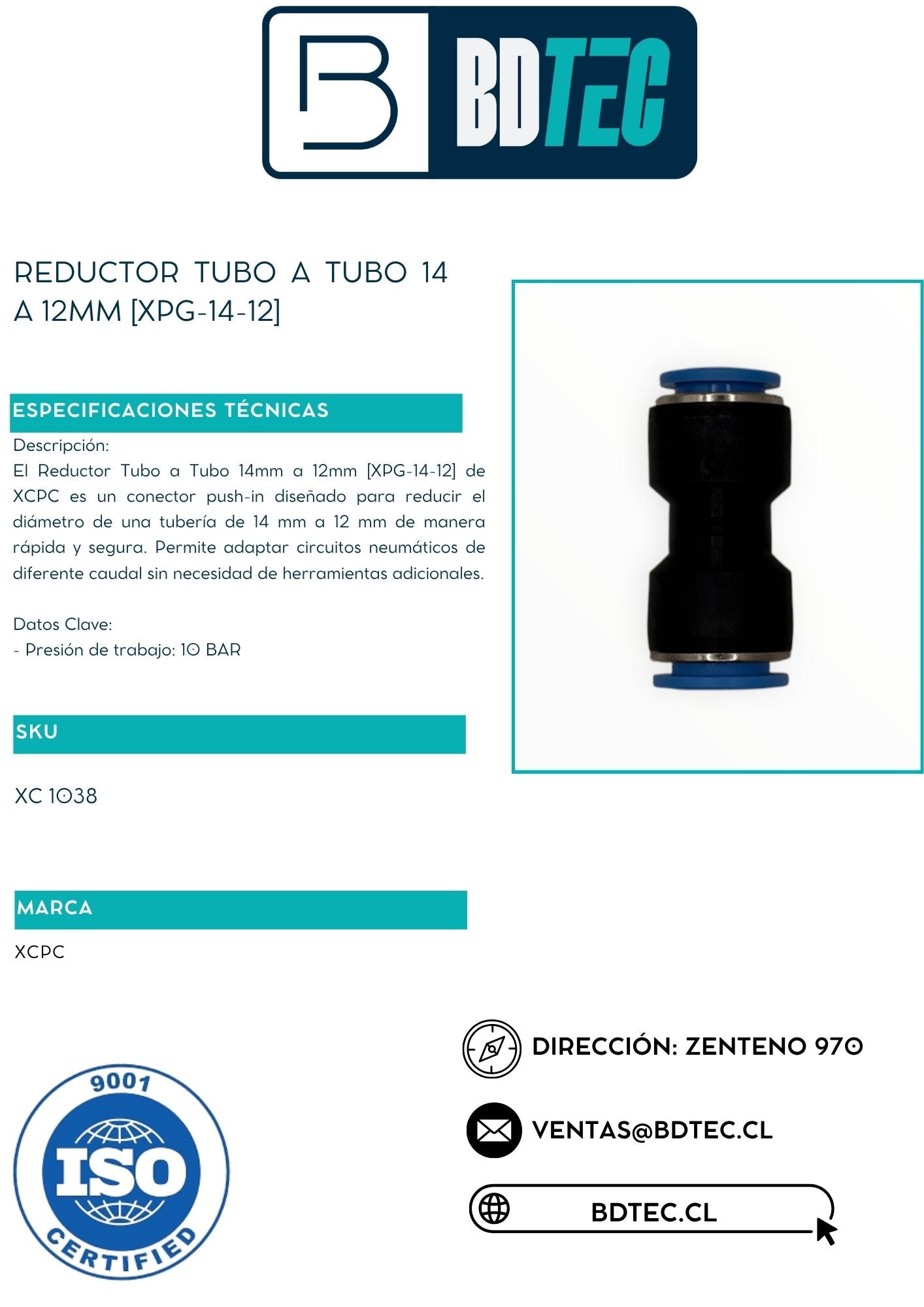

Ficha Técnica
