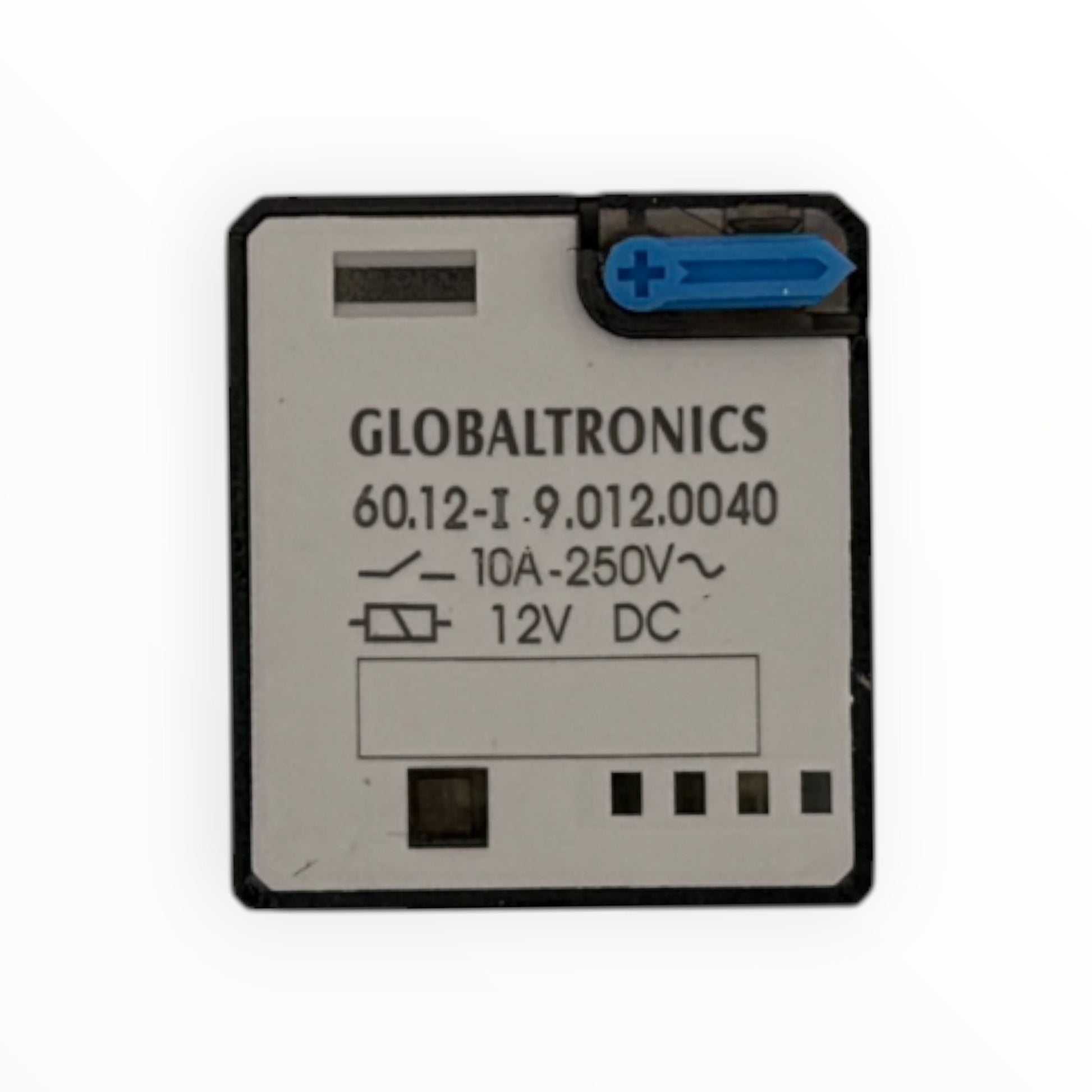

Relé octal bobina 12 VDC - contacto 220 VAC 10 A 2NC-2NO

Relé octal bobina 12 VDC - contacto 220 VAC 10 A 2NC-2NO

SKU: CN 2304

Configuración de contactos2NO + 2NC
Capacidad de contactos10 A a 220 VAC
Resistencia de contacto50 mΩ
Tiempo de operación / liberación30 ms / 20 ms
Resistencia de aislamiento500 MΩ a 500 VDC
Vida mecánica≥ 100.000 operaciones

Relé octal de 8 pines con bobina de 12 VDC y dos contactos conmutados (2NO + 2NC) de 10 A, serie 60.12. Se enchufa en una base octal montada en riel DIN, así el relé se cambia en segundos sin soltar el cableado. La bobina de 12 VDC calza con sistemas a batería, vehículos y fuentes de 12 V. Los contactos manejan cargas de hasta 220 VAC, como bobinas de contactores, pilotos, solenoides y señales de alarma.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
Modelo60.12-I.9.012.0040

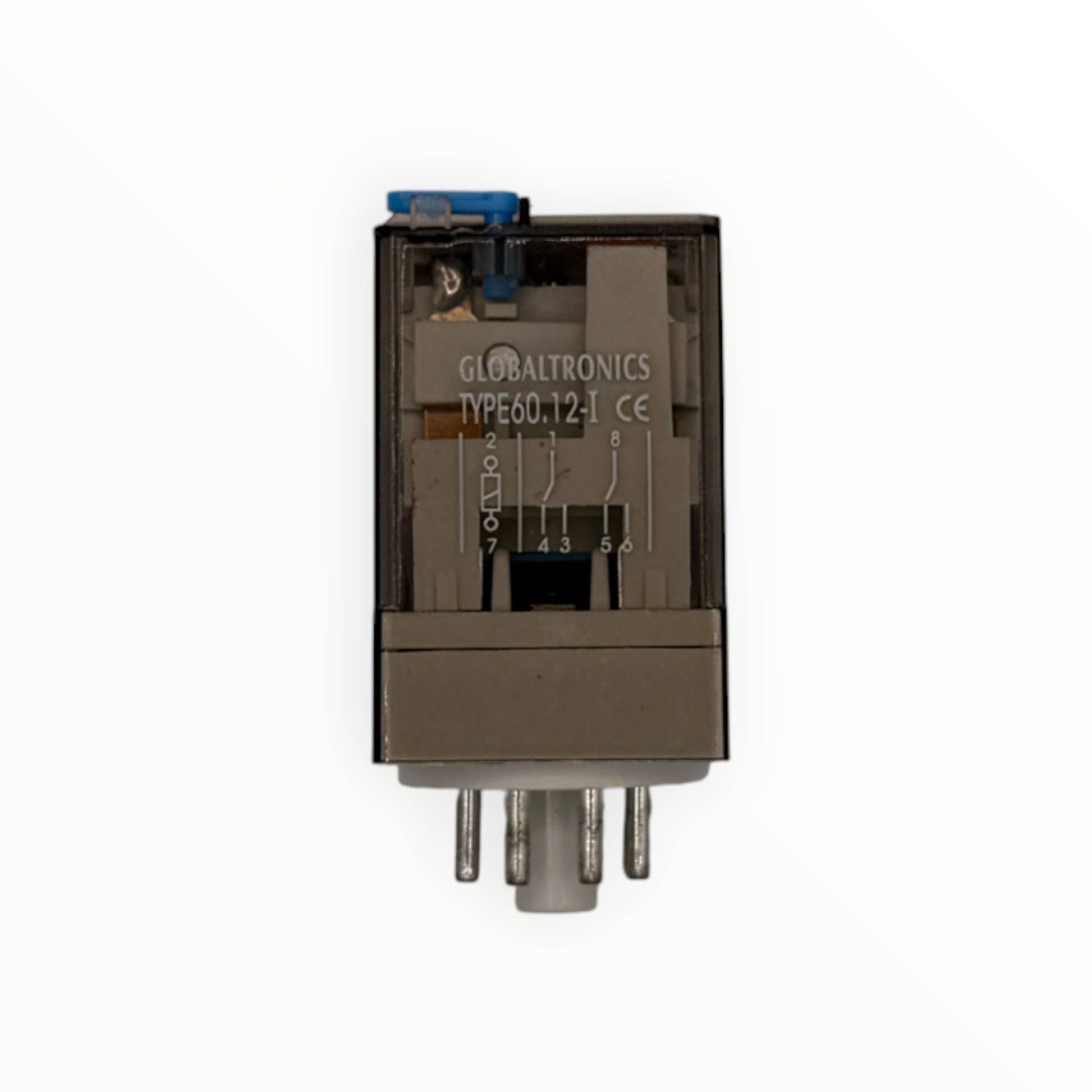

Configuración de contactos2NO + 2NC (2 conmutados, DPDT)

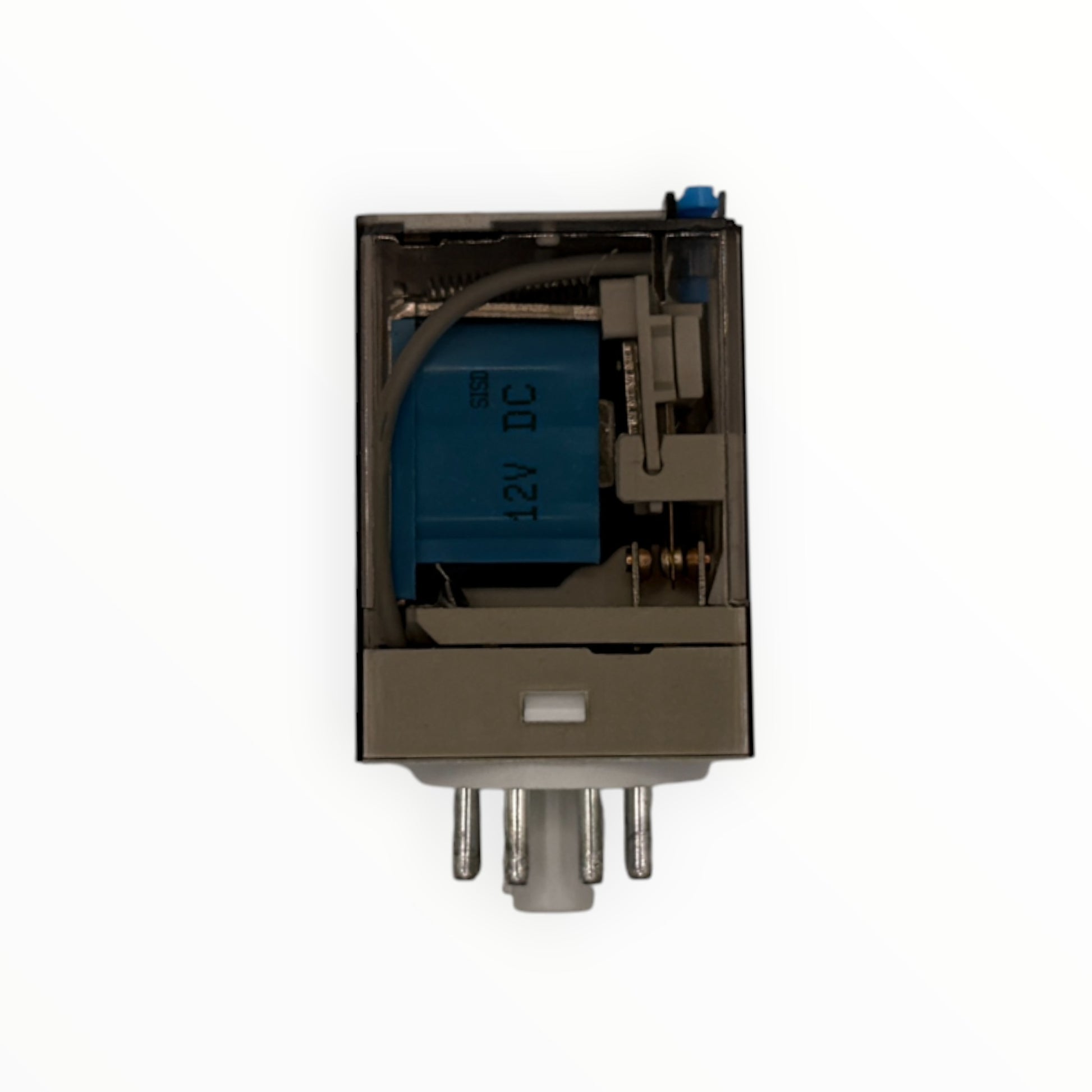

Bobina12 VDC, consumo nominal 1,5 W
Operación / liberación9,6 V / 1,2 V; resistencia de bobina 96 Ω ±10%
Capacidad de contactos10 A a 220 VAC
Resistencia de contacto50 mΩ (1 A, 6 VDC)
Tiempo de operación / liberación30 ms / 20 ms
Resistencia de aislamiento500 MΩ a 500 VDC
Vida mecánica≥ 100.000 operaciones

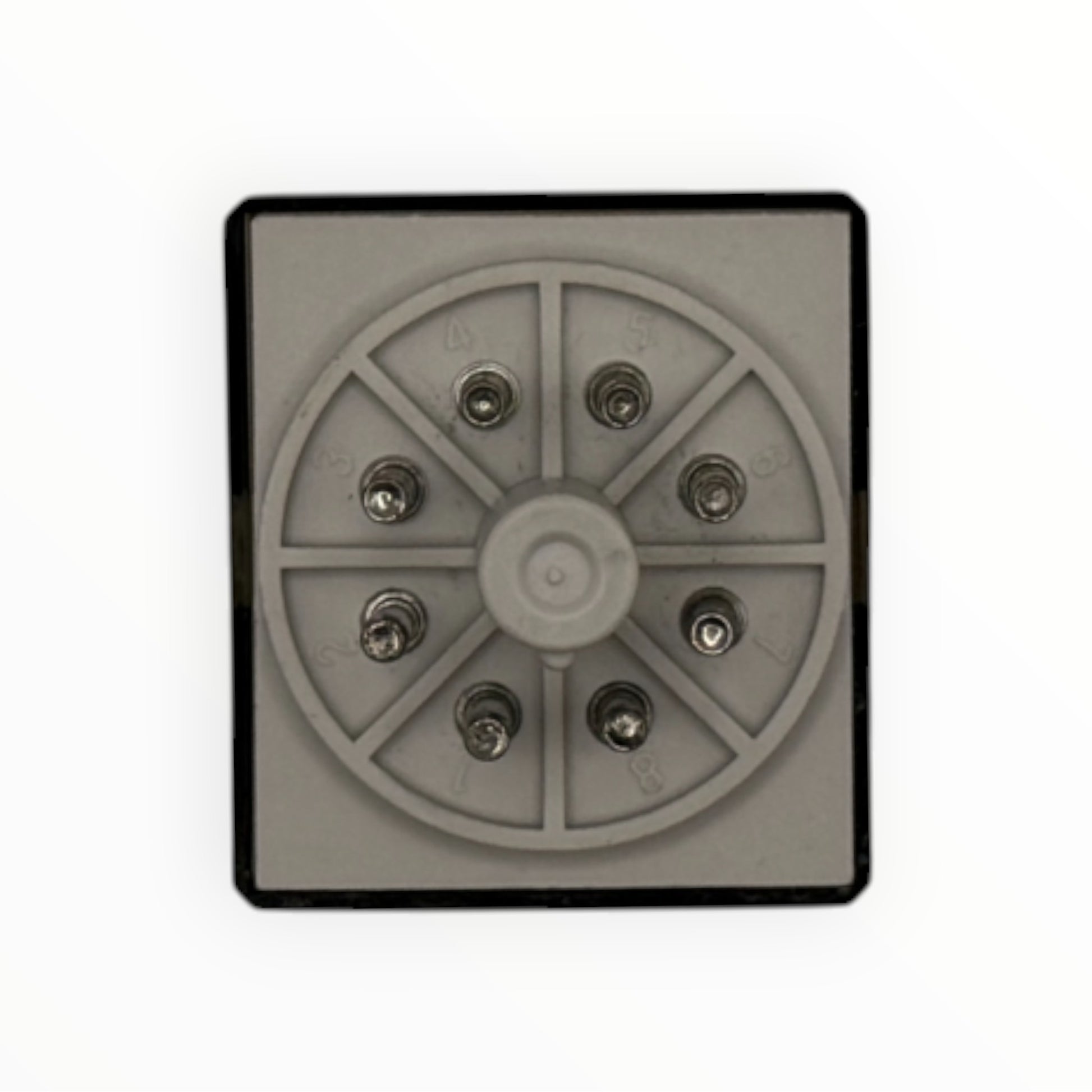

MontajeEnchufable, 8 pines tipo octal, en base (se vende por separado)
IndicaciónLED y botón de prueba
Dimensiones33 x 37 x 53 mm, más 9,2 mm de pines

Importante: la base se vende por separado.

¿Cómo elegir?

El voltaje de bobina debe coincidir con la señal que lo activa: 12 VDC en este caso. Revisa que la carga no supere 10 A; para motores o cargas mayores, usa el relé para mandar la bobina de un contactor. Si necesitas tres contactos conmutados, elige la versión de 11 pines (serie 60.13). La base octal no viene incluida.
