Relé de 1 polo, SPDT, bobina 230 VAC, 10 A, enchufable

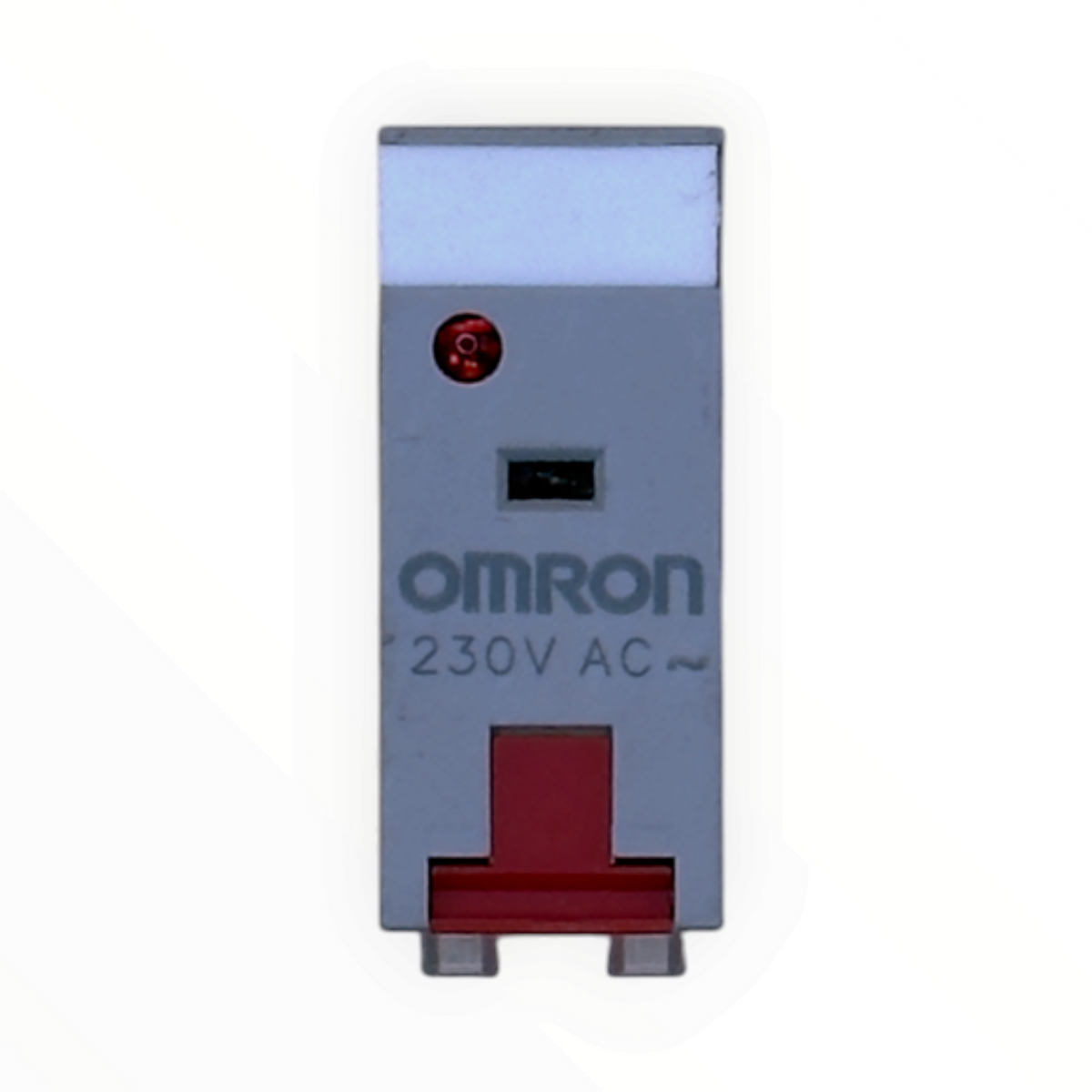

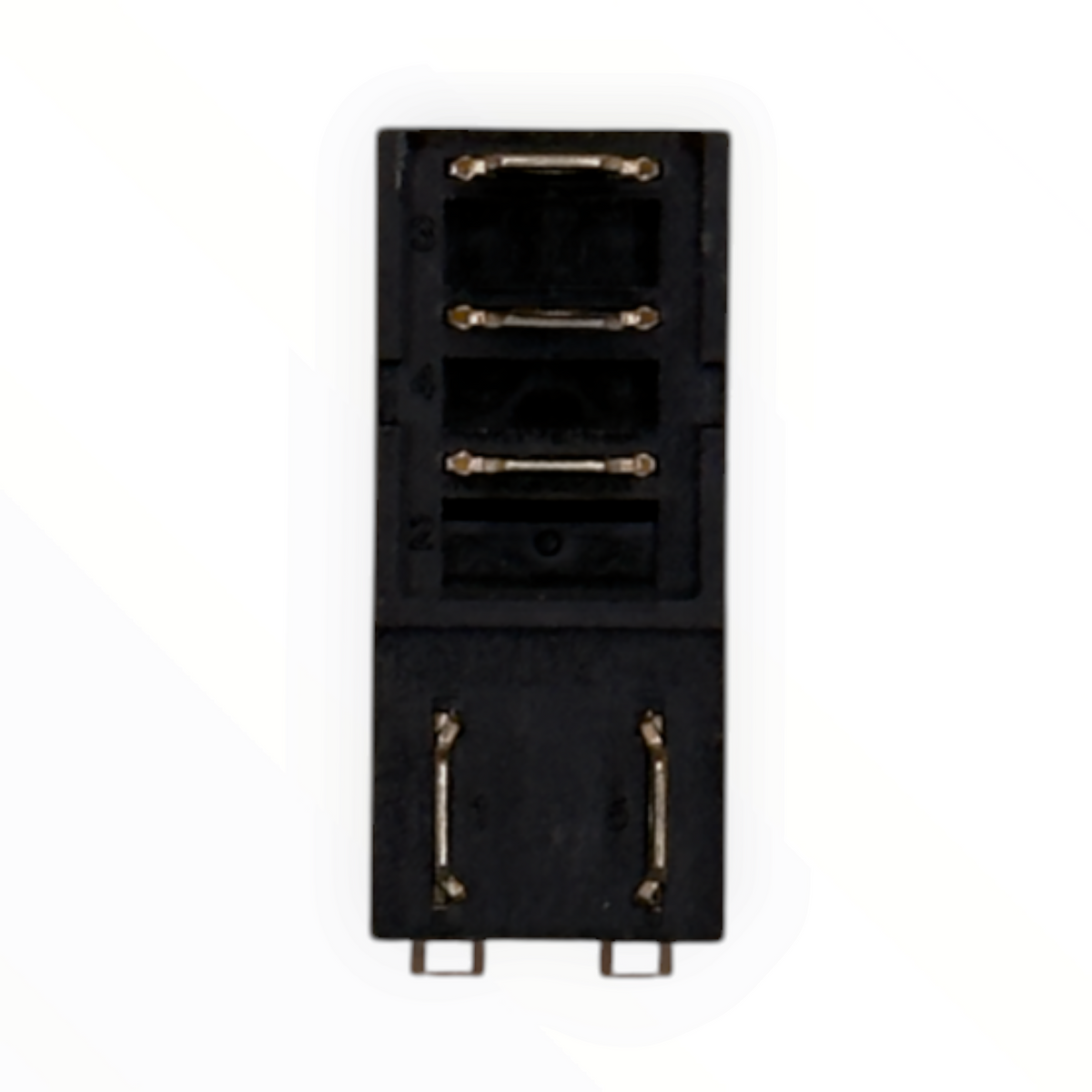

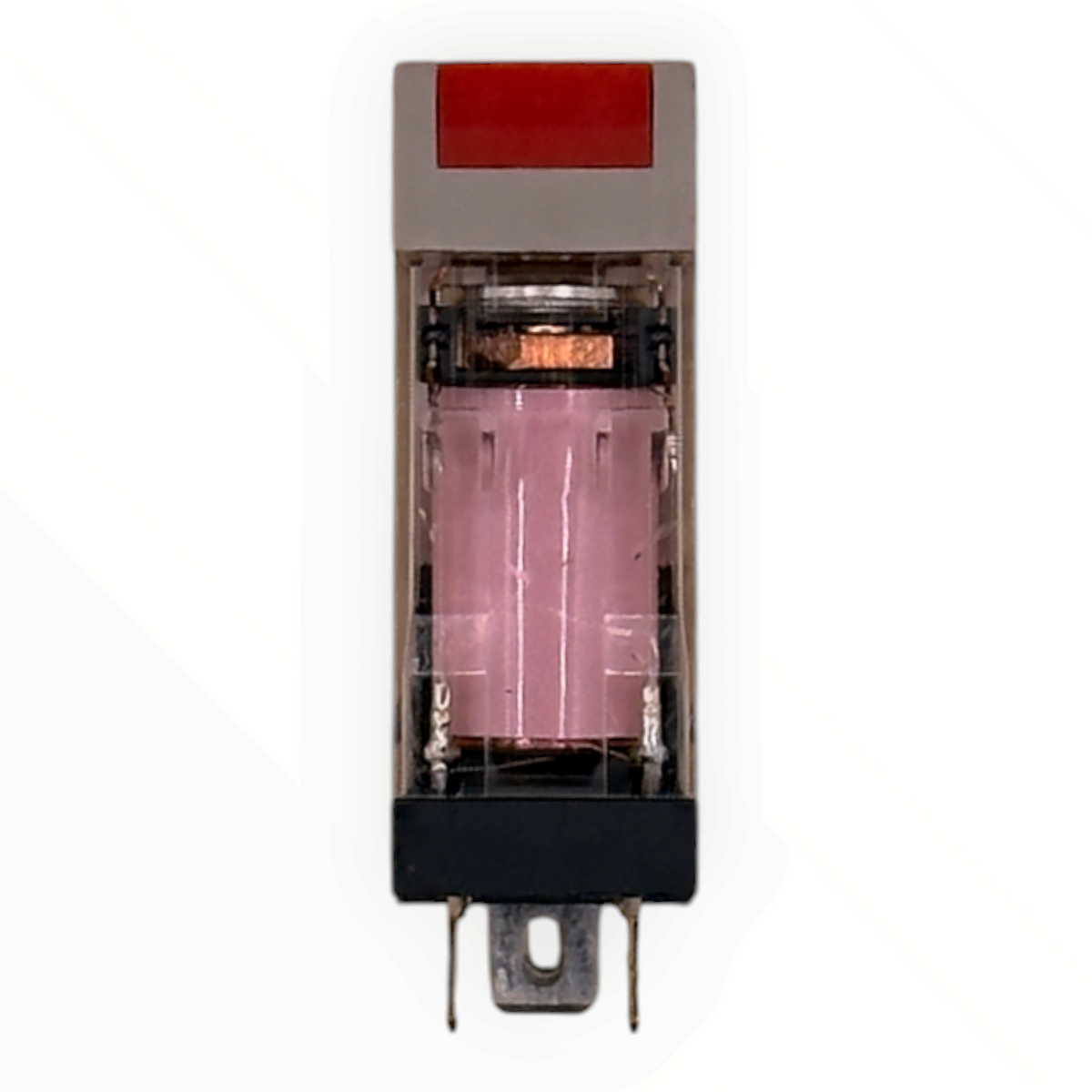

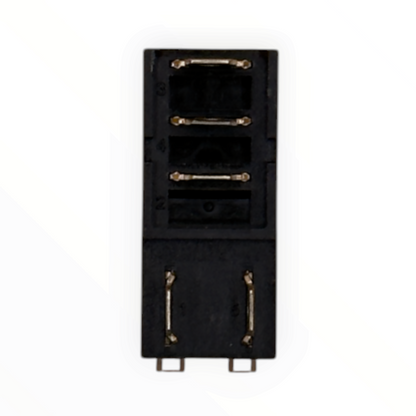

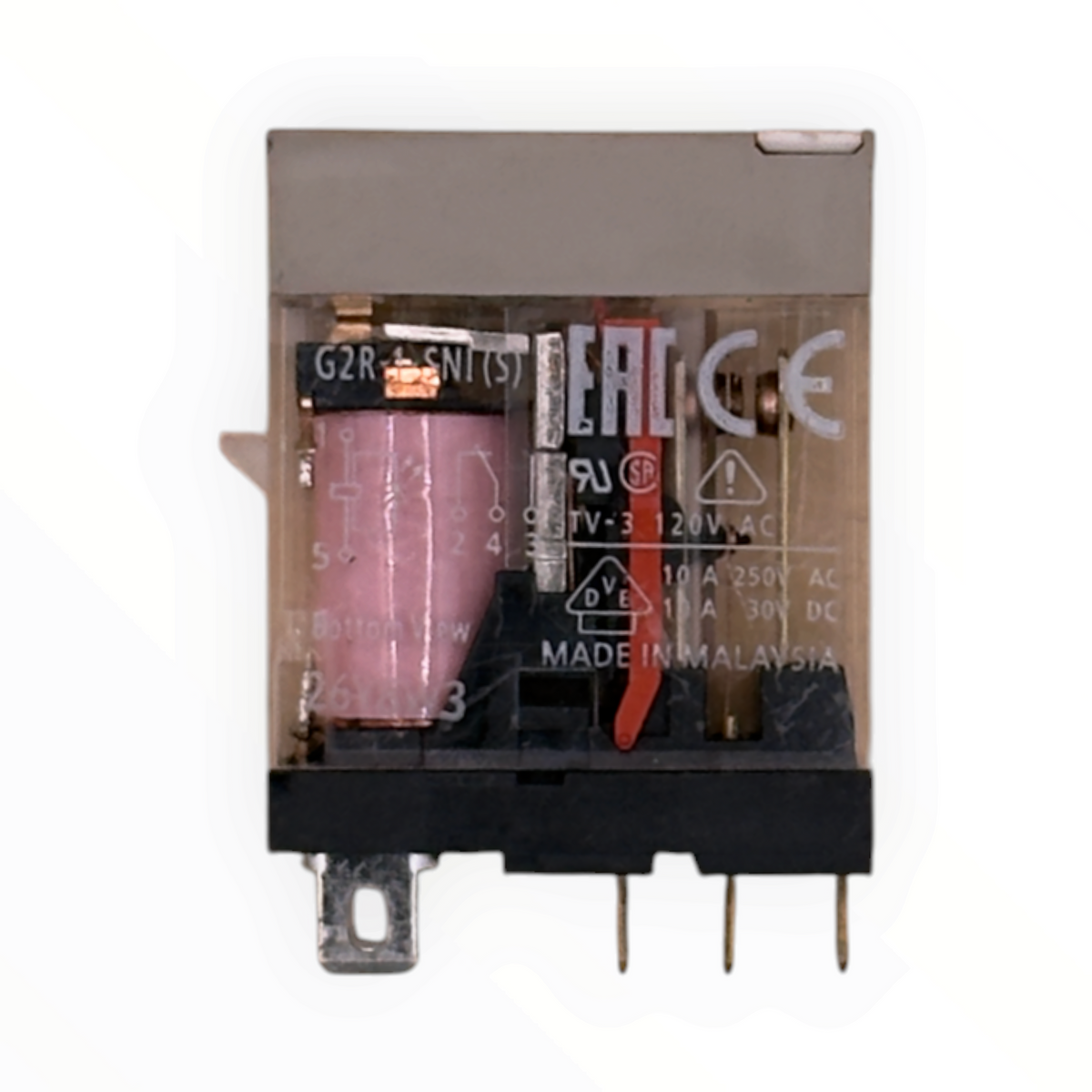

Relé enchufable Omron G2R de 1 polo (SPDT), bobina de 230 VAC y contacto de 10 A, con LED indicador y botón de prueba. Su cuerpo delgado ahorra espacio en el tablero, y la bobina de 230 VAC se conecta directo a un circuito de mando en tensión de red, sin fuente adicional. El botón de prueba permite accionar el contacto a mano para revisar el circuito sin energizar la bobina, y el indicador mecánico muestra la posición del contacto.

Características y ficha técnica

• Modelo: G2R-1-SNI(S) AC230
• Configuración de contactos: 1 polo, SPDT (1 conmutado)
• Bobina: 230 VAC; 4,4 mA a 50 Hz y 3,8 mA a 60 Hz; consumo aprox. 0,9 VA a 60 Hz
• Operación / liberación: Operación 80% máx. / liberación 30% máx. de la tensión nominal; máx. 110%
• Capacidad de contacto: Carga resistiva 10 A a 250 VAC y 10 A a 30 VDC; inductiva 7,5 A a 250 VAC y 5 A a 30 VDC
• Tensión máx. de conmutación: 440 VAC, 125 VDC
• Resistencia de contacto: 100 mΩ máx.
• Tiempo de operación / liberación: 15 ms máx. / 10 ms máx.
• Rigidez dieléctrica: 5.000 VAC por 1 min entre bobina y contactos
• Vida mecánica / eléctrica: 10.000.000 / 100.000 operaciones mín.
• Temperatura de operación: -40 °C a +70 °C
• Indicación: LED con aviso de bobina cortada, indicador mecánico y botón de prueba con traba
• Peso: Aprox. 20 g

Importante: se monta en un zócalo Omron de la serie P2RF, que se vende por separado.

¿Cómo elegir?

El voltaje de bobina debe coincidir con la señal que lo activa: 230 VAC en este caso; para salidas de PLC o fuentes de 24 V corresponde la versión de 24 VDC. En cargas inductivas (bobinas, solenoides) considera 7,5 A en 250 VAC y 5 A en 30 VDC, no 10 A. Si necesitas conmutar dos circuitos a la vez, elige la versión de 2 polos, que maneja 5 A por contacto. Para cargas sobre 10 A, usa el relé para mandar la bobina de un contactor.

Productos compatibles

• Relé Omron G2R de 1 polo, bobina 24 VDC, 10 A

Ficha Técnica
