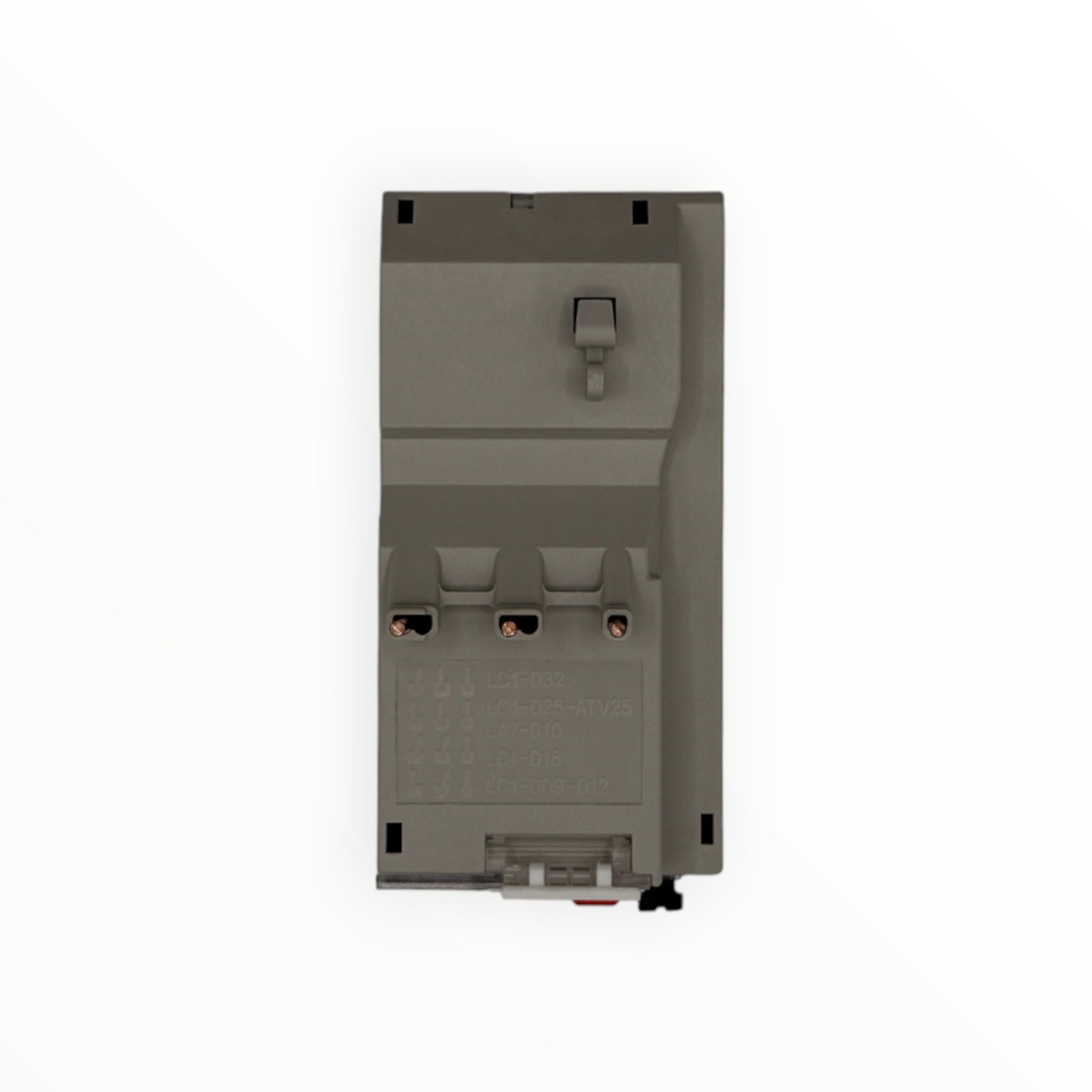

Relé térmico jr28s-25 7~10a

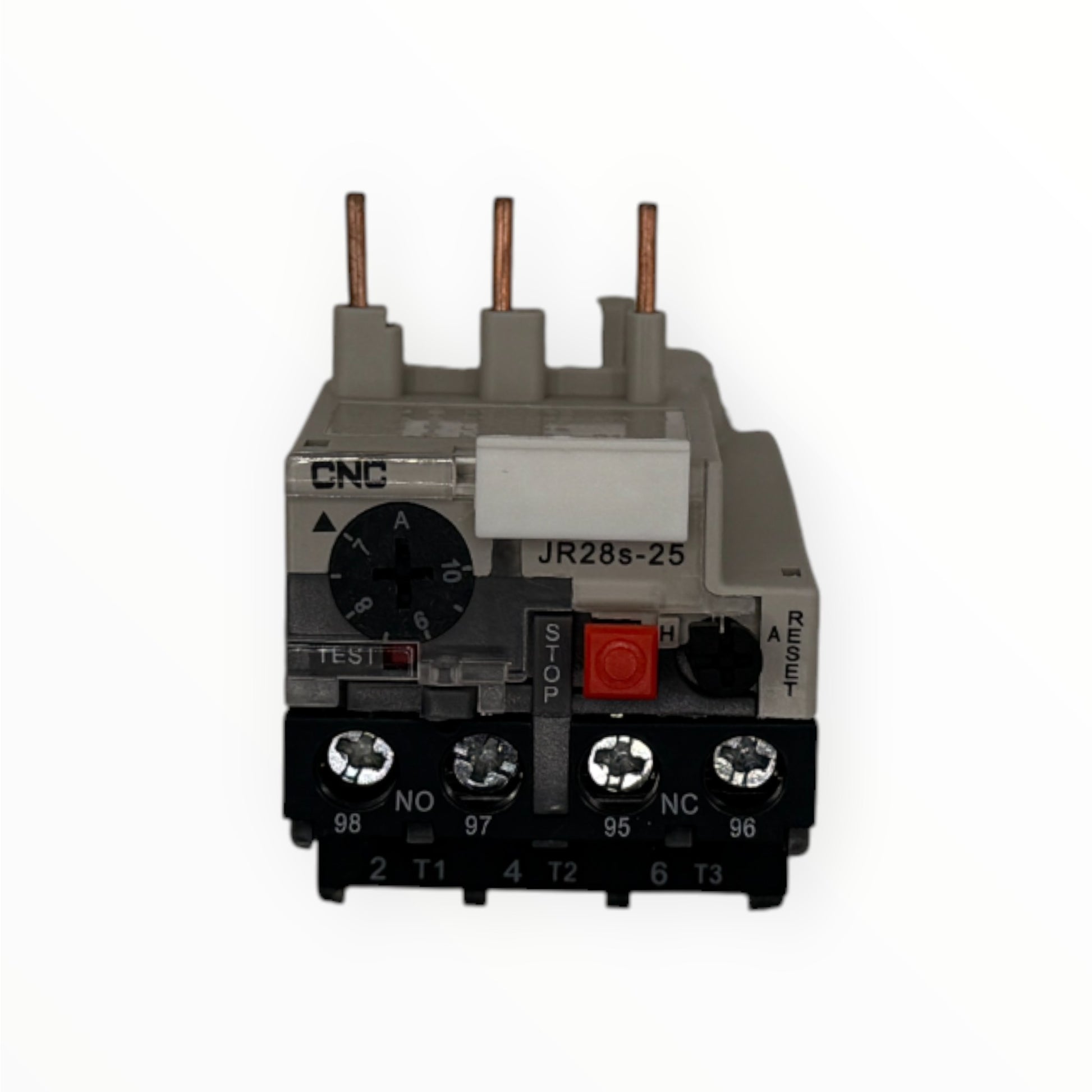

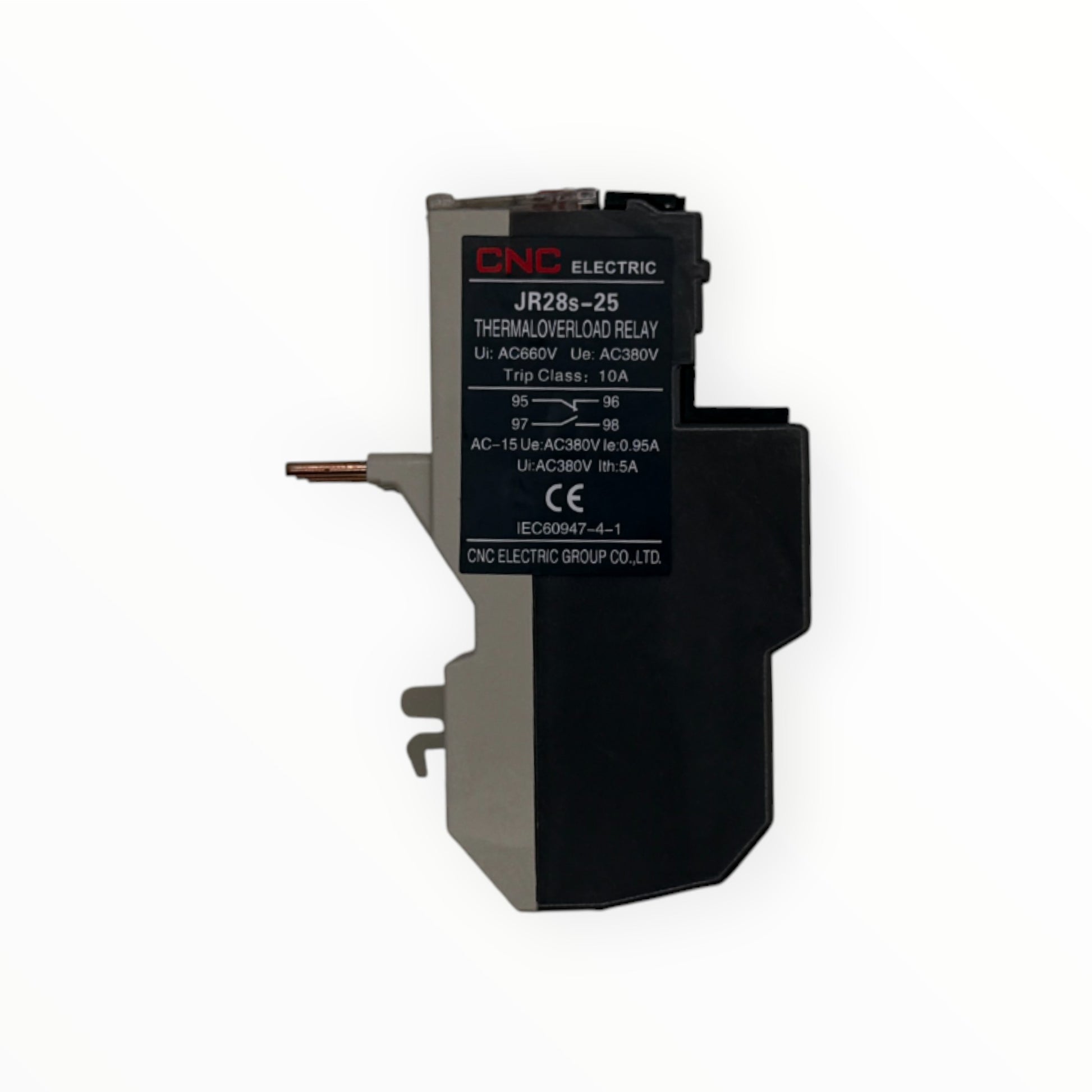

Relé térmico de sobrecarga JR28s-25 de CNC con rango de ajuste de 7 a 10 A. Protege motores trifásicos de corriente alterna de 50/60 Hz contra sobrecarga y falta de fase: al disparar abre su contacto NC 95-96, que corta la bobina del contactor, y cierra el NO 97-98 para señalizar la falla. Se monta directo bajo un contactor CJX2s-09, -12, -18 o -25 para formar un arrancador magnético. Tiene compensación de temperatura, indicación de estado y rearme manual o automático.

Características y ficha técnica

• Modelo: JR28s-25
• Rango de ajuste: 7 a 10 A, con dial frontal
• Protección: Sobrecarga y falta de fase
• Clase de disparo: 10A
• Contactos auxiliares: 1NC (95-96) + 1NO (97-98)
• Capacidad de los contactos auxiliares: AC-15: 0,95 A a 380 VAC; Ith 5 A
• Tensión: Ui 660 VAC, Ue 380 VAC
• Frecuencia: 50/60 Hz
• Mandos: Botón STOP, botón TEST y botón RESET con selector H (manual) / A (automático)
• Fusible asociado: aM 12 A o gG 20 A
• Contactores compatibles: CJX2s-09, CJX2s-12, CJX2s-18 y CJX2s-25 (también CJX2i de los mismos tamaños)
• Instalación: Directo en el contactor o como unidad independiente
• Dimensiones máximas (ancho × alto × profundidad): 46 × 66 × 94 mm
• Norma: IEC 60947-4-1; marca CE

Importante: el contactor se vende por separado. El relé térmico no corta cortocircuitos: para este rango corresponde un fusible aM de 12 A o gG de 20 A.

¿Cómo elegir?

Mira la corriente nominal en la placa del motor y elige el rango que la contenga; luego ajusta el dial a ese valor. Por ejemplo, un motor de 8,5 A va en el rango 7-10 A. Tenemos el JR28s-25 en 2,5-4 A, 4-6 A, 5,5-8 A, 7-10 A y 12-18 A. Revisa el contactor: el JR28s-25 calza en los CJX2s de 9 a 25 A; para los CJX2s de 40 a 95 A se usa el JR28s-93. Usa el rearme manual (H) si quieres que alguien revise la causa del disparo antes de volver a habilitar el contactor; con el automático (A) el relé se repone sin intervención.

Productos compatibles

• Contactor CJX2s-12, 12 A AC-3, bobina 220 VAC
• Relé térmico JR28s-25, 2,5-4 A
• Relé térmico JR28s-25, 4-6 A
• Relé térmico JR28s-25, 5,5-8 A
• Relé térmico JR28s-25, 12-18 A

Ficha Técnica
