OMRONSerie E3FA, carcasa plástica recta · Sensores

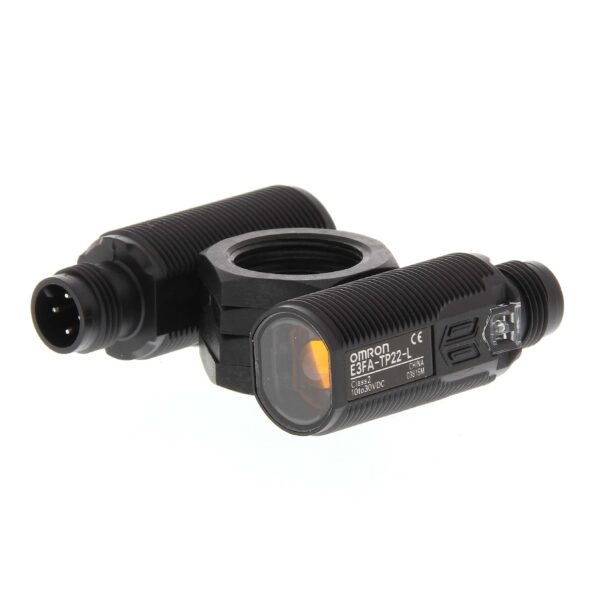

Sensor barrera M18, infrarroja, sn 15 m, PNP, conector M12

Sensor barrera M18, infrarroja, sn 15 m, PNP, conector M12

SKU: OM 1005 · Modelo E3FA-TP22

Distancia de detección15 m
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 a 55 °C
FormatoCilíndrico M18
Fuente de luzLED infrarrojo de 850 nm

Sensor fotoeléctrico de barrera Omron E3FA M18 con 15 m de alcance, luz infrarroja, salida PNP y conector M12. Emisor y receptor van enfrentados y el objeto se detecta cuando corta el haz, el método de mayor alcance de la serie. Detecta objetos opacos desde 7 mm de diámetro y responde en 0,5 ms. Cuerpo cilíndrico M18 de plástico, con protección IP67 e IP69K para zonas de lavado. El código E3FA-TP22 corresponde al conjunto emisor (E3FA-TP22-L) más receptor (E3FA-TP22-D).

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Características y ficha técnica
ModeloE3FA-TP22 (emisor E3FA-TP22-L + receptor E3FA-TP22-D)
MarcaOmron
SerieE3FA, carcasa plástica recta
TipoFotoeléctrico de barrera
FormatoCilíndrico M18
Distancia de detección15 m
Objeto estándarOpaco de 7 mm de diámetro mínimo
Fuente de luzLED infrarrojo de 850 nm
Alimentación10 a 30 VDC (rizado p-p 10 % máx.)
Consumo40 mA máx. el conjunto (emisor 25 mA, receptor 15 mA)
SalidaPNP colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
Modo de operaciónLuz ON / oscuridad ON seleccionable por cableado
ProteccionesInversión de polaridad de alimentación y de salida, cortocircuito en la salida
Tiempo de respuesta0,5 ms
Ajuste de sensibilidadPotenciómetro de una vuelta en el receptor
IndicadoresOperación (naranja) y estabilidad (verde)
Temperatura de operación-25 a 55 °C (sin hielo ni condensación)
Grado de protecciónIP67 (IEC) e IP69K (DIN 40050-9)
MaterialesCarcasa ABS, lente PMMA, tuercas POM
ConexiónConector M12 macho de 4 pines (cable no incluido)
Incluye4 tuercas M18 y hoja de instrucciones
¿Cómo elegir?

Elige barrera cuando necesitas mucho alcance o el objeto es oscuro, brillante o irregular, casos donde un difuso falla. A cambio, debes montar y alimentar dos equipos enfrentados y alinearlos; si solo tienes acceso a un lado de la línea, usa un retrorreflectivo o un difuso. Como emisor y receptor llevan conector M12 de 4 pines, necesitas dos cables. La salida PNP entrega +24 V y se usa con entradas sourcing; para PLC con entradas sinking corresponde la versión NPN (E3FA-TN22).
