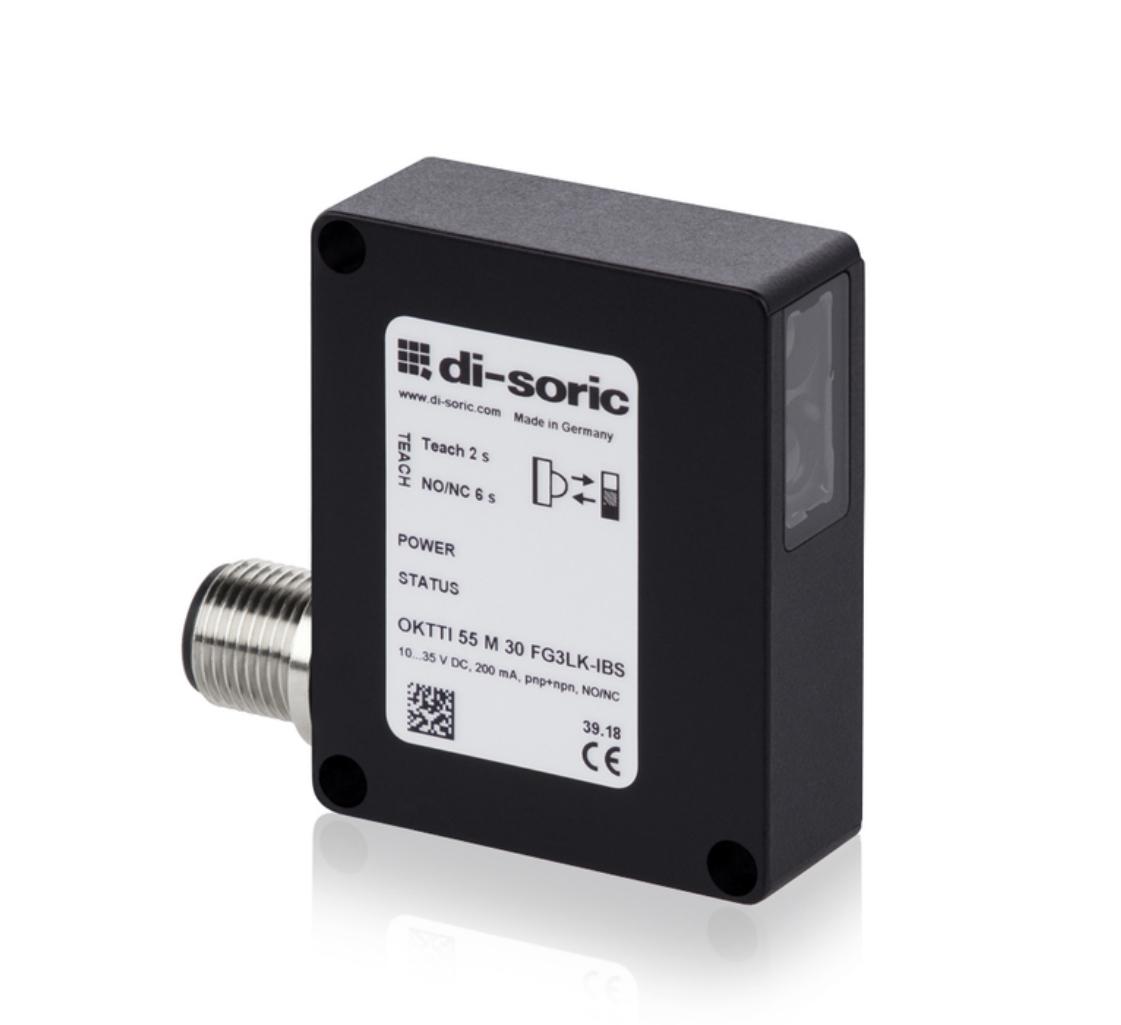

Sensor de contraste 50x40x15 mm, NO/NC, sn 33 mm, para conector M12/4P

Sensor óptico de contraste de di-soric para detectar marcas de impresión, con luz blanca, punto de luz de 3 mm y resolución de 0,7 mm. Trabaja a 27-33 mm del material y conmuta a 3000 Hz. Se ajusta con tecla teach, con auto-teach durante el proceso, o a distancia por cable con función de bloqueo. Carcasa de zinc fundido de 50 x 40 x 15 mm, salida push-pull de 200 mA y conector M12 de 4 pines.

Características y ficha técnica

• Modelo: OKTTI 55 M 30 FG3LK-IBS
• Marca: di-soric
• Tipo: Sensor óptico de contraste (lector de marcas de impresión)
• Distancia de conmutación: 27 a 33 mm
• Fuente de luz: LED blanco, pulsado
• Tamaño del punto de luz: Ø 3 mm
• Resolución: Ø 0,7 mm
• Histéresis de conmutación: 0,01 mm máx.
• Salida: Push-pull, 200 mA, NO/NC conmutable
• Alimentación: 10 a 35 VDC
• Consumo sin carga: 40 mA máx.
• Caída de tensión: 2 V máx.
• Inmunidad a luz ambiente: 20 kLx
• Ajuste: Tecla teach con auto-teach en proceso; teach remoto con bloqueo (pin 2)
• Frecuencia de conmutación: 3000 Hz
• Carcasa: Zinc fundido pintado negro, 50 x 40 x 15 mm; ventana de policarbonato
• Conexión: Conector M12, 4 pines
• Temperatura de operación: -10 °C a +60 °C
• Grado de protección: IP67

¿Cómo elegir?

Un sensor de contraste distingue una marca impresa del fondo por diferencia de tono, no por presencia de objeto: se usa para leer marcas de impresión en film, papel o envases. Móntalo a 27-33 mm del material; fuera de ese rango pierde la marca. La marca debe ser mayor que la resolución de 0,7 mm. La salida push-pull funciona con entradas PNP y NPN, y el teach remoto por el pin 2 permite reajustarlo desde el PLC al cambiar de producto.

Productos compatibles

• Cable conector M12 hembra curvo 4 polos, 2 m
• Conector armable M12 hembra recto 4 polos
• Conector armable M12 hembra 90° 4 pines

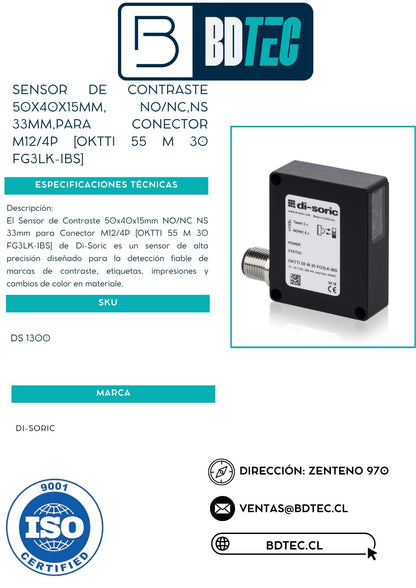

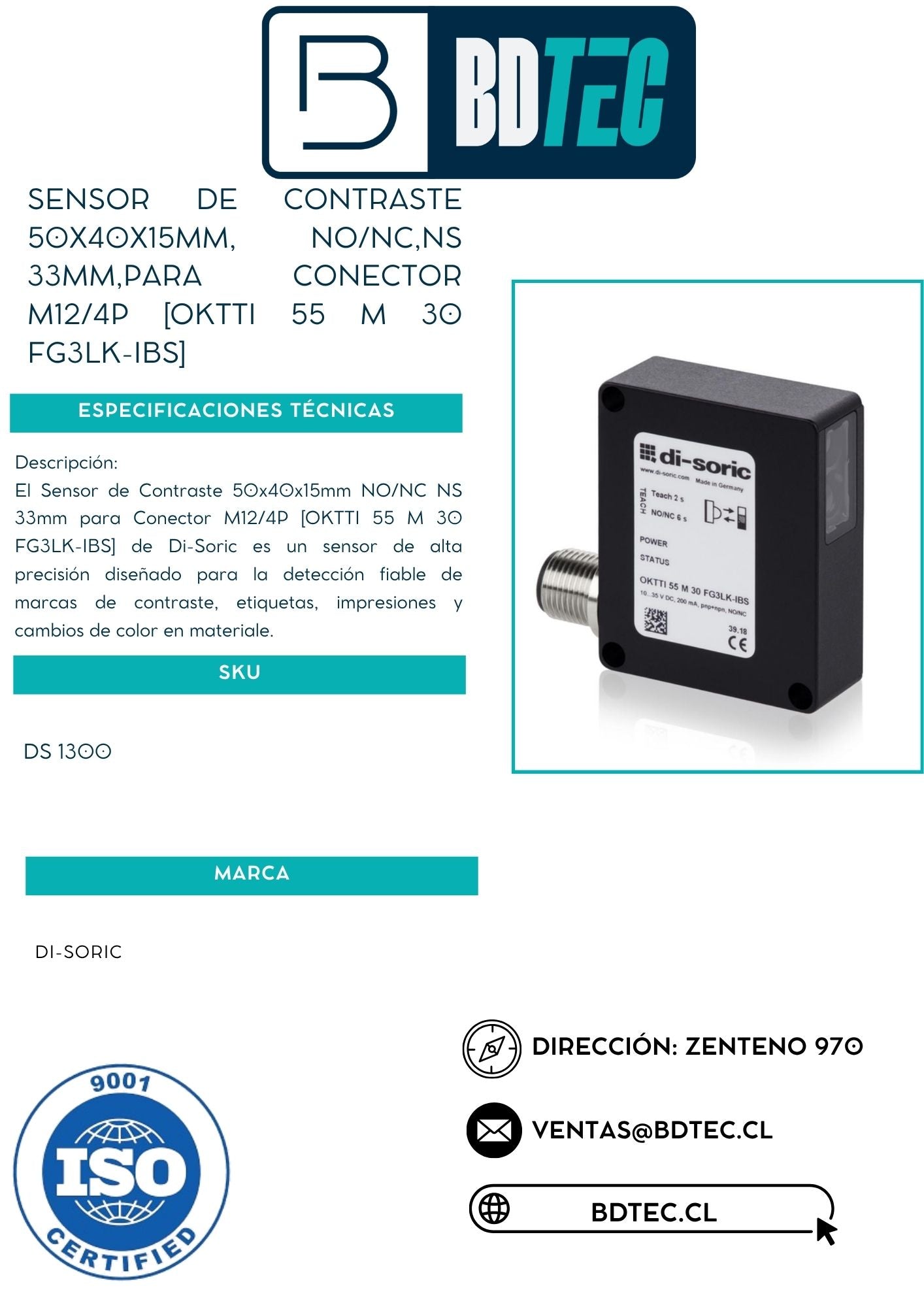

Ficha Técnica
