Características y ficha técnica
| Modelo | OES 18 FK 10000 N3-B4 |
|---|---|
| Marca | di-soric |

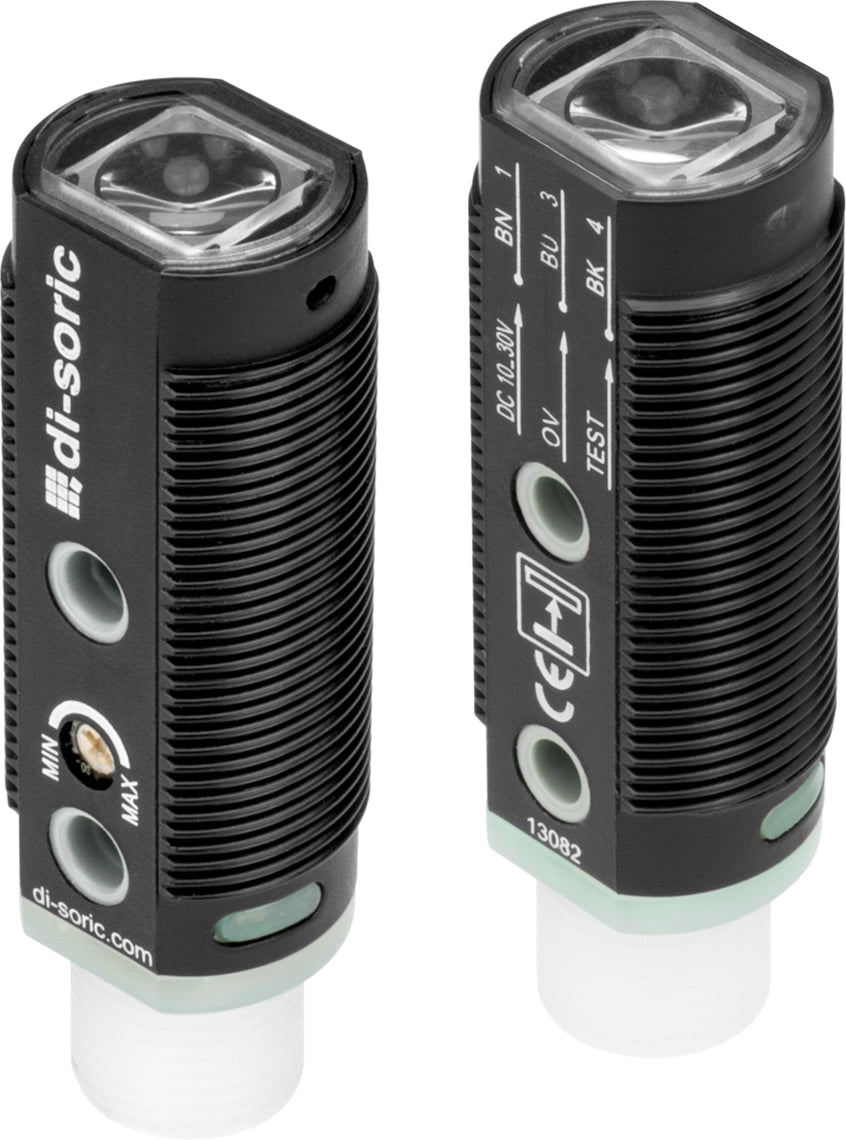

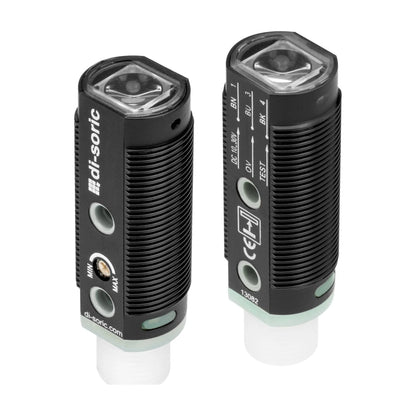

| Tipo | Sensor fotoeléctrico de barrera (emisor y receptor), rosca M18 x 1 |
| Composición | Emisor y receptor |
| Alcance | 0 a 10 m |
| Salida (receptor) | NPN, 100 mA máx., función NO/NC seleccionable |
| Alimentación | 10 a 30 VDC |
| Corriente en vacío | 30 mA máx. |
| Emisor de luz | LED infrarrojo de 880 nm, modulado |
| Inmunidad a luz ambiente | 3 kLx luz modulada, 10 kLx luz solar |
| Ajuste de sensibilidad | Potenciómetro |
| Frecuencia de conmutación | 333 Hz |
| Tiempo de respuesta y de liberación | 1,5 ms |
| Función de test | Entrada de test en el emisor (pin 4) |
| Carcasa | Plástico ABS, largo 54,5 mm, tuercas de 24 mm entre caras |
| Ventana óptica | PMMA |
| Conexión | Conector M12, 4 pines, en emisor y en receptor |
| Temperatura de operación | -25 °C a +55 °C |
| Grado de protección | IP67 |
| Clase de protección | III, operación con muy baja tensión de protección |
Conexión: en el receptor la salida va en el pin 4 (negro) y el pin 2 (blanco) define la función: conectado al positivo trabaja como NC y conectado a 0 V trabaja como NO. En el emisor, el pin 4 (negro) es la entrada de test y el pin 2 queda sin conectar. Emisor y receptor necesitan cada uno su propio cable M12.
¿Cómo elegir?
Esta versión es NPN: la salida del receptor lleva la carga a 0 V y va con entradas sinking. Si tu PLC tiene entradas sourcing, elige el OES 18 FK 10000 P3-B4. La barrera conviene frente a un difuso o un retrorreflex cuando la distancia llega a varios metros o cuando el objeto opaco es oscuro o brillante, porque solo depende de que el haz se corte. A cambio, hay que alinear y cablear dos cuerpos. Responde en 1,5 ms y conmuta hasta 333 veces por segundo. Necesitas dos cables M12 hembra de 4 polos.
