Sensor difuso, cuadrado, sn 2,5 m, PNP, cable 2 m

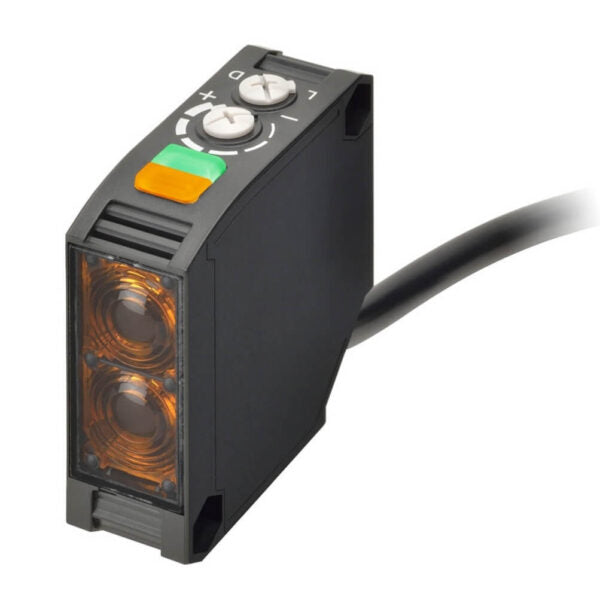

Sensor fotoeléctrico difuso Omron E3JK con 2,5 m de alcance, salida transistor PNP y alimentación de 10 a 30 VDC. Detecta el objeto por la luz que este refleja, sin reflector ni receptor separado, así que se monta y cablea en un solo punto. Responde en 1 ms, trae luz roja visible para apuntar, selector luz ON / oscuridad ON y potenciómetro de sensibilidad. Carcasa rectangular de ABS y cable de 2 m. Se usa para detección de cabina en ascensores, pallets en transportadores de productos agrícolas, bultos que sobresalen de su ubicación en bodegas y piezas en máquinas para madera.

Características y ficha técnica

• Modelo: E3JK-DP11 2M
• Marca: Omron
• Serie: E3JK
• Tipo: Fotoeléctrico difuso (reflexión sobre objeto)
• Distancia de detección: 2,5 m (papel blanco de 300 x 300 mm)
• Histéresis: 20 % máx. de la distancia de detección
• Fuente de luz: LED rojo de 624 nm
• Alimentación: 10 a 30 VDC (rizado p-p 10 % máx.)
• Consumo: 30 mA máx.
• Salida: PNP colector abierto, 100 mA máx., 30 VDC máx., tensión residual 3 V máx.
• Modo de operación: Luz ON / oscuridad ON seleccionable con selector
• Protecciones: Inversión de polaridad de alimentación y de salida, cortocircuito en la salida e interferencia mutua
• Tiempo de respuesta: 1 ms máx.
• Ajuste de sensibilidad: Potenciómetro de una vuelta
• Temperatura de operación: -25 a 55 °C (sin hielo ni condensación)
• Grado de protección: IP64 (IEC 60529)
• Materiales: Carcasa ABS, lente de resina metacrílica, cable PVC
• Conexión: Cable de 2 m precableado

¿Cómo elegir?

El difuso es el más simple de instalar, pero su alcance depende del objeto: los 2,5 m se miden con papel blanco de 300 x 300 mm, y con piezas oscuras, pequeñas o inclinadas la distancia útil baja. Deja margen y, si el objeto es negro o está lejos, evalúa un retrorreflectivo. La salida PNP entrega +24 V y se usa con entradas sourcing; si tu PLC es sinking necesitas la versión NPN (E3JK-DN11). Si el tablero es de 220 VAC, la versión E3JK-DR11 trae relé y alimentación de 24 a 240 VAC/VDC.

Productos compatibles

• Sensor difuso, cuadrado, sn 2,5 m, 24-240 VAC/DC, cable 2 m, salida relé

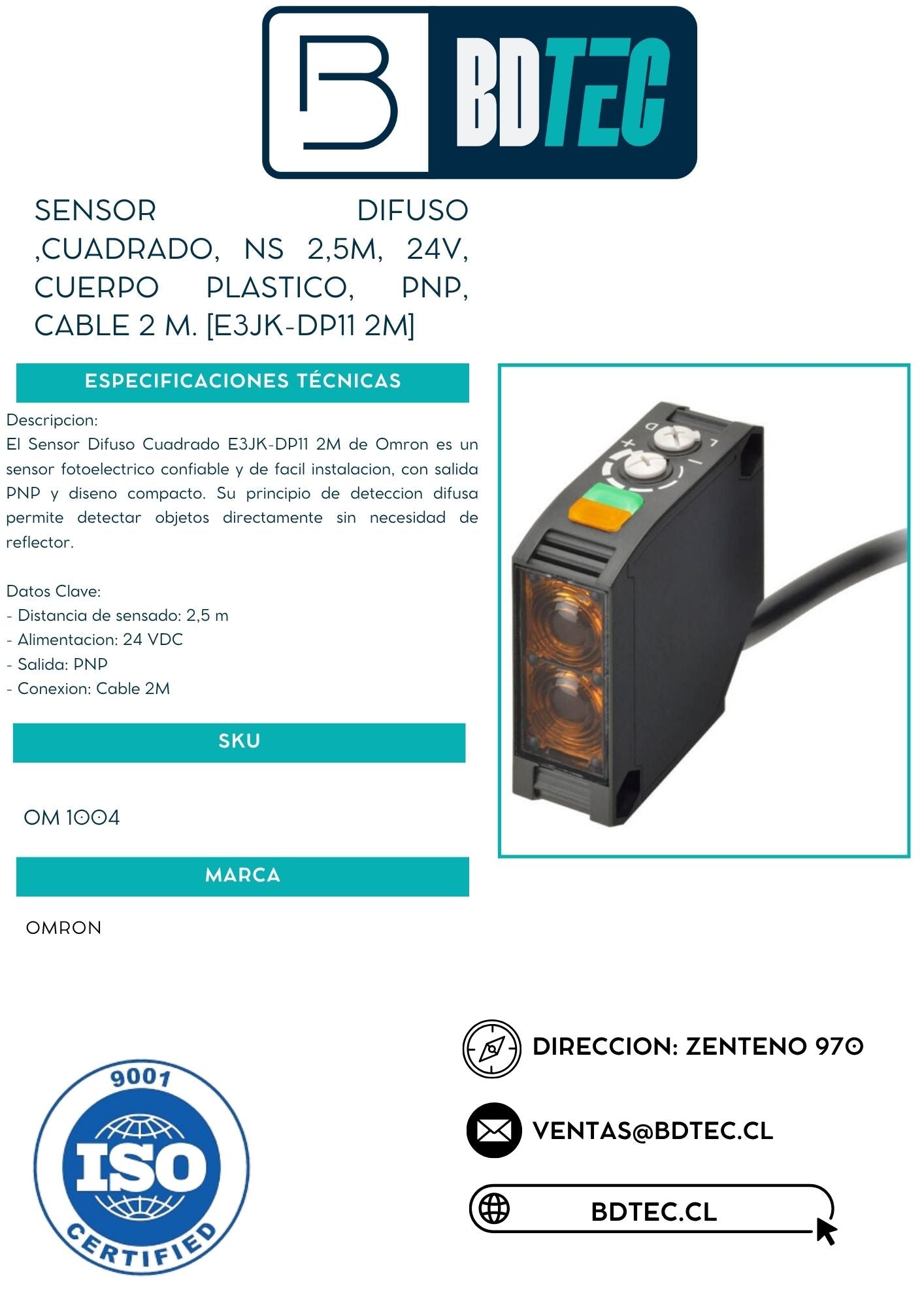

Ficha Técnica
