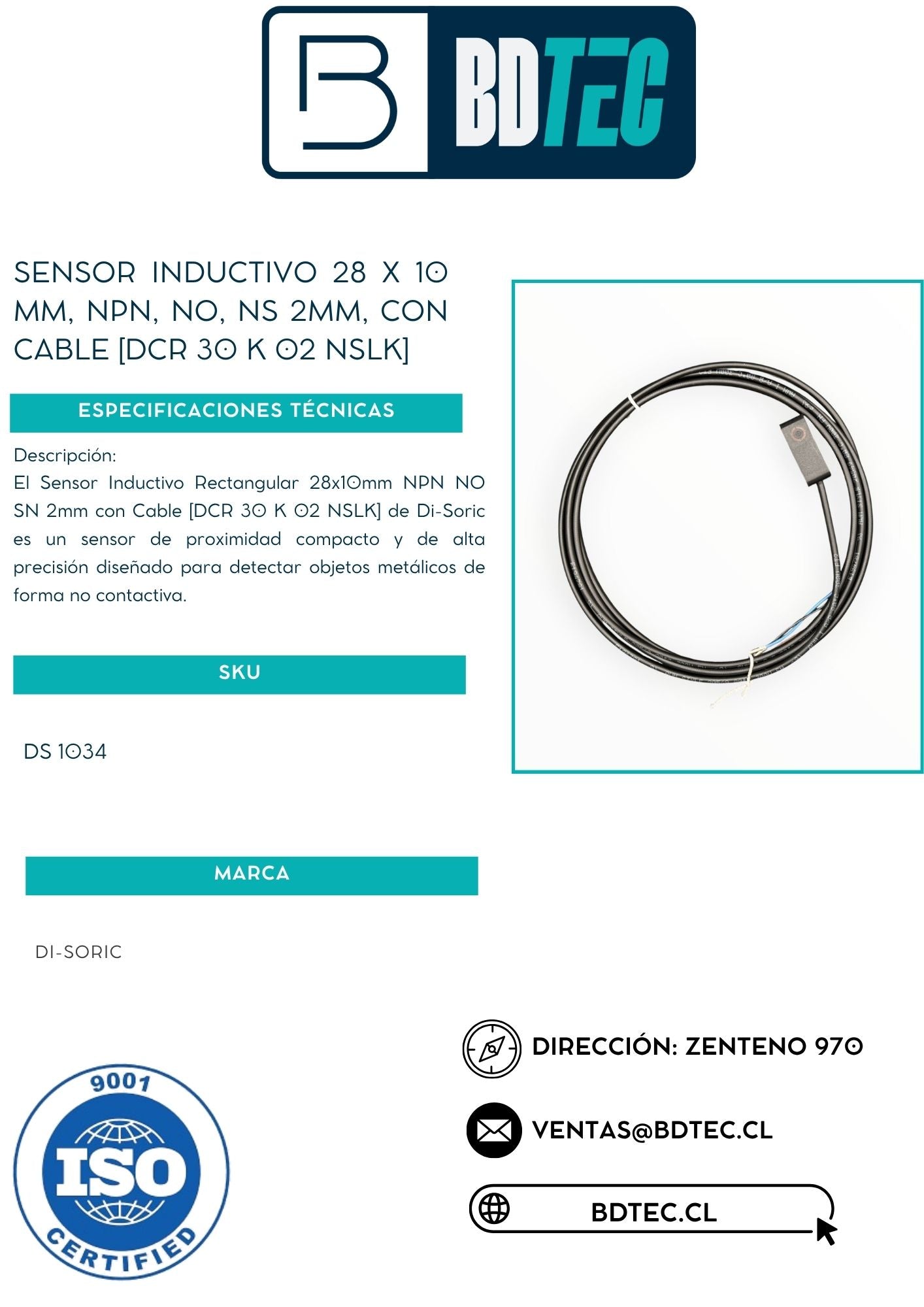

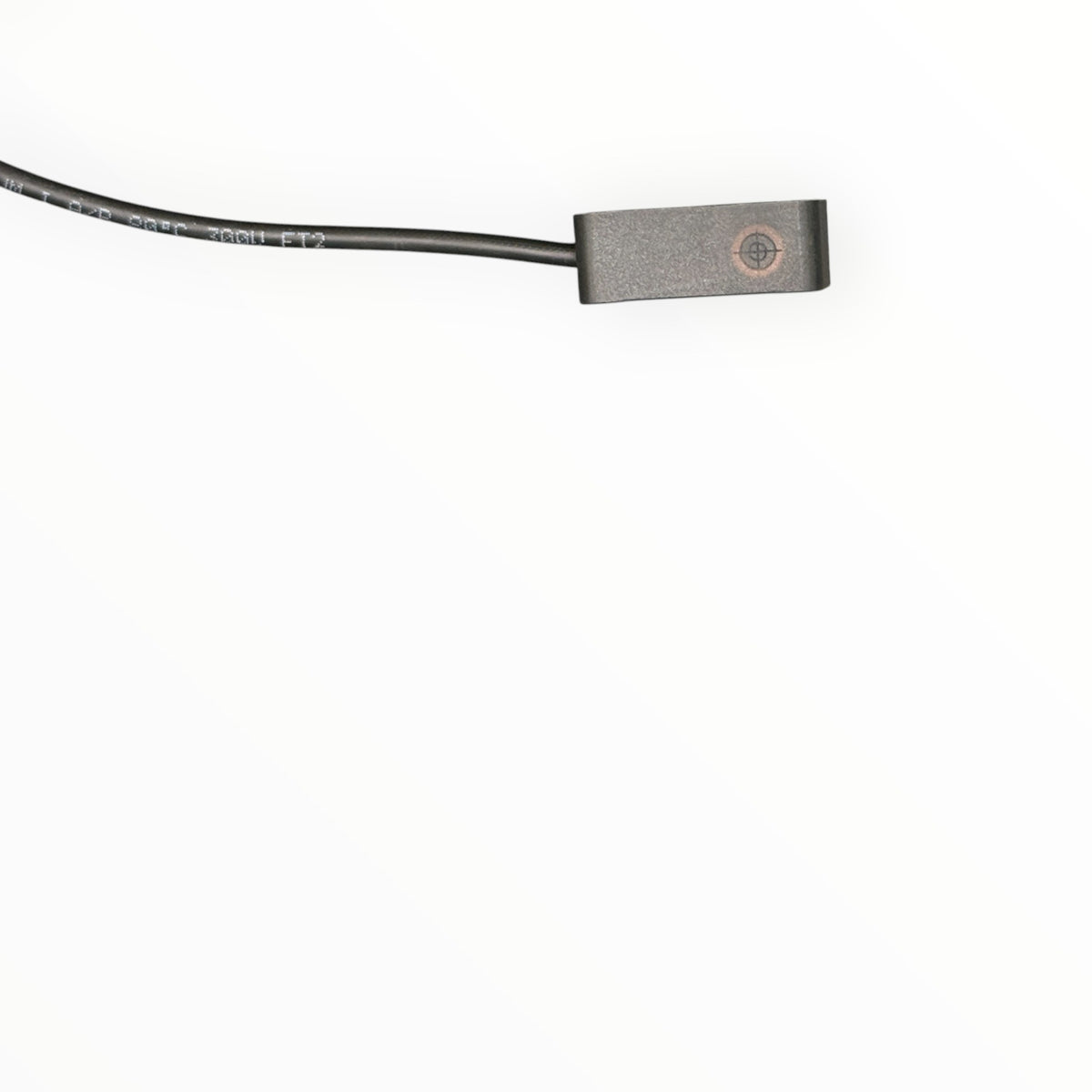

Sensor inductivo 28 x 10 mm, NPN, NO, sn 2 mm, con cable

Sensor inductivo plano de 28 x 10 mm NPN NO, di-soric, con 2 mm de alcance y cable de 2 m. La carcasa plástica de solo 16 mm de largo se monta sobre superficies planas o en huecos poco profundos. Incluye amplificador integrado, protección contra cortocircuito y supresión del pulso de arranque. Su salida normalmente abierta conmuta a 0 V cuando detecta metal, y el cable de poliuretano altamente flexible tolera montajes en partes móviles.

Características y ficha técnica

• Modelo: DCR 30 K 02 NSLK
• Marca: di-soric
• Serie: INQ Cubic Model
• Tipo: Sensor inductivo rectangular plano
• Distancia de detección: 2 mm, rasante (flush)
• Placa de medición estándar: 12 x 12 x 1 mm
• Salida: NPN, NO (normalmente abierto), 200 mA máx.
• Alimentación: 10 a 35 VDC
• Consumo propio: menor a 10 mA
• Caída de tensión: 2,4 V máx.
• Histéresis: menor a 15 %
• Frecuencia de conmutación: 1000 Hz
• Protecciones: Contra cortocircuito, supresión de pulso de arranque
• Indicador: LED
• Carcasa: Plástico, 28 mm de alto x 10 mm de ancho x 16 mm de largo
• Conexión: Cable de poliuretano altamente flexible de 2 m, 3 hilos (café +, azul −, negro salida)
• Temperatura de operación: -25 °C a +70 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

¿Cómo elegir?

Es la versión NPN: la salida lleva la carga a 0 V, así que se conecta a entradas sinking. Si tu PLC usa entradas sourcing, elige el DCR 30 K 02 PSLK. Frente a un M8 o M12 cilíndrico, el formato de 28 x 10 x 16 mm se elige cuando no hay fondo para la rosca y la tuerca, o cuando la cara de detección debe quedar en paralelo a la superficie de montaje. Funciona de 10 a 35 VDC y conmuta hasta 1000 veces por segundo. Los 2 mm se miden con placa de 12 x 12 x 1 mm.
