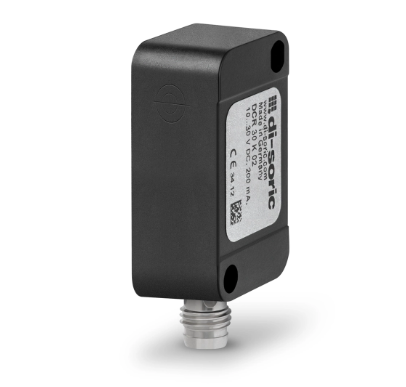

Sensor inductivo 28 x 10 mm, PNP, NO, sn 2 mm, con cable

Sensor inductivo plano de 28 x 10 mm PNP NO, di-soric, con 2 mm de alcance y cable de 2 m. Su carcasa plástica mide apenas 16 mm de largo, por lo que se atornilla sobre una superficie donde un sensor cilíndrico no cabe. Tiene amplificador integrado, protección contra cortocircuito y supresión del pulso de arranque. La salida normalmente abierta entrega el positivo de la alimentación al detectar metal, y el cable es de poliuretano altamente flexible.

Características y ficha técnica

• Modelo: DCR 30 K 02 PSLK
• Marca: di-soric
• Serie: INQ Cubic Model
• Tipo: Sensor inductivo rectangular plano
• Distancia de detección: 2 mm, rasante (flush)
• Placa de medición estándar: 12 x 12 x 1 mm
• Salida: PNP, NO (normalmente abierto), 200 mA máx.
• Alimentación: 10 a 35 VDC
• Consumo propio: menor a 10 mA
• Caída de tensión: 2,4 V máx.
• Histéresis: menor a 15 %
• Frecuencia de conmutación: 1000 Hz
• Protecciones: Contra cortocircuito, supresión de pulso de arranque
• Indicador: LED
• Carcasa: Plástico, 28 mm de alto x 10 mm de ancho x 16 mm de largo
• Conexión: Cable de poliuretano altamente flexible de 2 m, 3 hilos (café +, azul −, negro salida)
• Temperatura de operación: -25 °C a +70 °C
• Grado de protección: IP67
• Clase de protección: III, operación con muy baja tensión de protección

¿Cómo elegir?

Este formato plano sirve cuando el sensor debe quedar pegado a una superficie o en poco fondo, como en topes de carros, guías o portapiezas. El cable de poliuretano altamente flexible es útil si el sensor va en una parte móvil. La salida PNP entrega el positivo y va con entradas sourcing; para entradas sinking está el DCR 30 K 02 NSLK. Acepta hasta 35 VDC de alimentación. La distancia de 2 mm se mide con una placa de 12 x 12 x 1 mm.
