DI-SORICSerie INS Standard · Sensores

Sensor inductivo M12, PNP, NO, rasante, sn 4 mm, para conector M12/3P

Sensor inductivo M12, PNP, NO, rasante, sn 4 mm, para conector M12/3P

SKU: DS 1009 · Modelo INS-M12-B04PS-B3

SalidaPNP, NO
Distancia de detección4 mm, rasante
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +70 °C
Placa de medición estándar12 x 12 x 1 mm

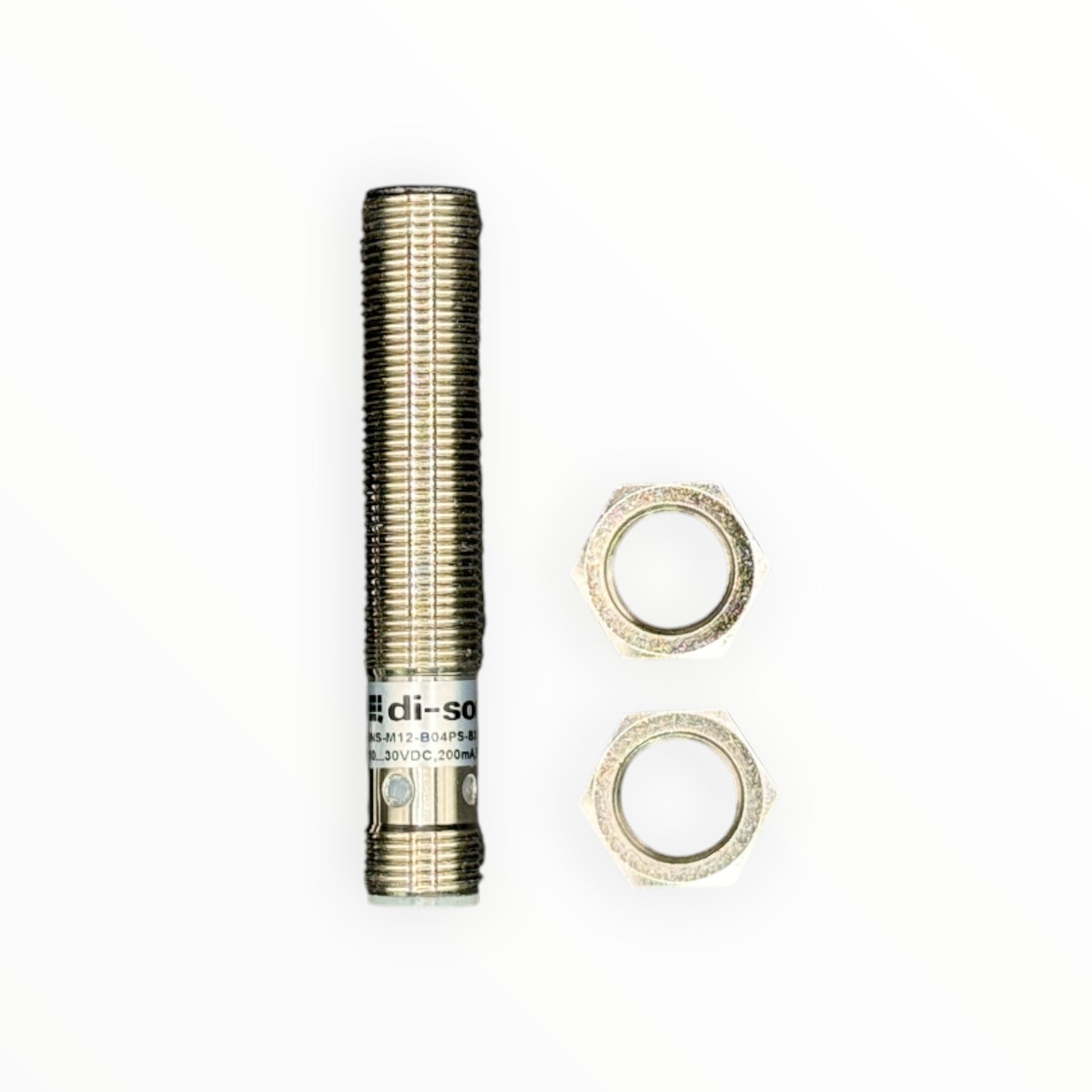

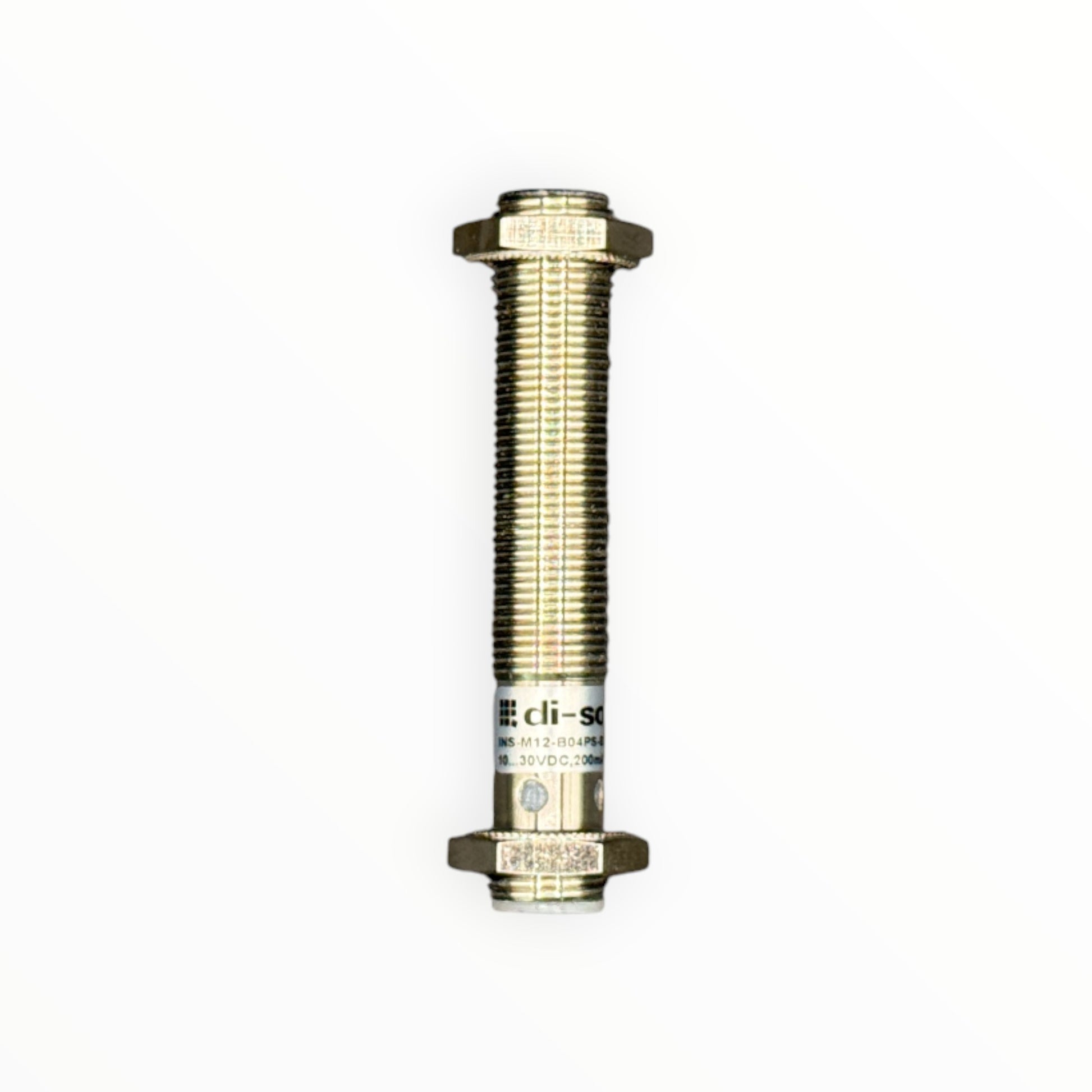

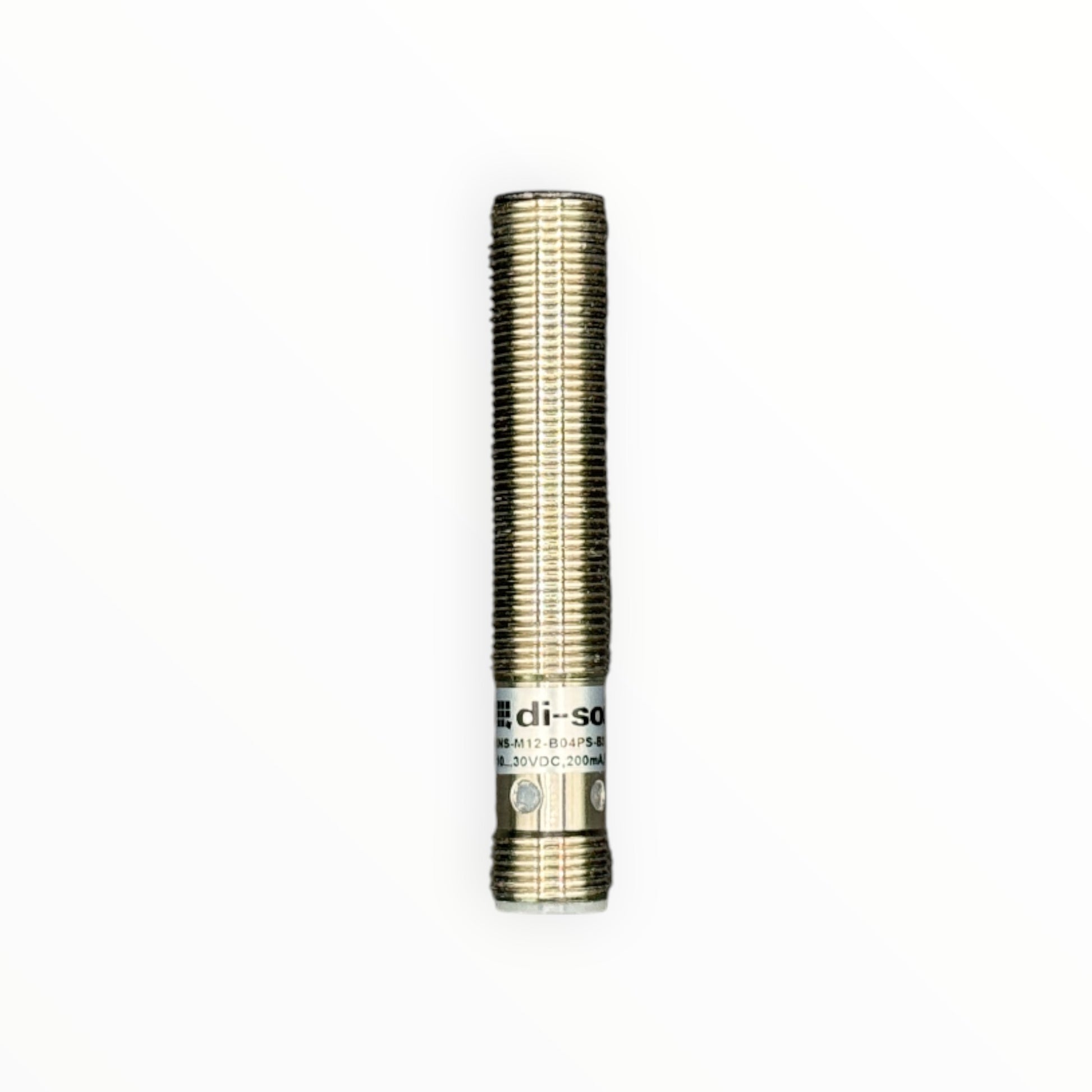

Sensor inductivo M12 PNP NO rasante de 4 mm, di-soric, para conector M12 de 3 pines. Tiene doble distancia de conmutación: 4 mm montado a ras, el doble del alcance habitual de un M12 rasante, lo que da más holgura en posicionamiento y fines de carrera sin contacto. Cuerpo de latón niquelado de 68 mm. Su salida normalmente abierta entrega señal cuando detecta metal. El conector metálico M12 permite cambiar el sensor sin recablear el tablero.

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Otras versiones

El mismo tipo de producto con otra conexión, salida o medida.

Características y ficha técnica
ModeloINS-M12-B04PS-B3
Marcadi-soric
SerieINS Standard
TipoSensor inductivo cilíndrico, rosca M12 x 1
Distancia de detección4 mm, rasante (flush), doble distancia de conmutación
Placa de medición estándar12 x 12 x 1 mm
SalidaPNP, NO (normalmente abierto), 200 mA máx.
Alimentación10 a 30 VDC
Consumo propio10 mA
Caída de tensión1,5 VDC máx.
Histéresismenor a 10 %
Frecuencia de conmutación2000 Hz
ProteccionesContra cortocircuito
IndicadorLED de estado de conmutación
CarcasaLatón niquelado, largo 68 mm
ConexiónConector metálico M12, 3 pines, codificación A
Temperatura de operación-25 °C a +70 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección

Importante: el cable o conector M12 hembra se vende por separado (ver productos compatibles).

¿Cómo elegir?

PNP entrega el positivo de la alimentación en la salida y se usa con PLC de entradas sourcing; NPN conmuta a 0 V y se usa con entradas sinking. Revisa la entrada de tu PLC antes de comprar. Si necesitas que la señal aparezca al detectar la pieza, usa NO; si quieres señal permanente que se corte al detectar, usa NC. Con conector, el sensor se reemplaza en segundos sin tocar el tablero; la versión con cable integrado es más compacta. Rasante significa que se puede embutir en metal; si necesitas más alcance y tienes espacio libre alrededor de la cabeza, evalúa un no rasante. La distancia de 4 mm se mide con la placa estándar de 12 x 12 x 1 mm; con aluminio, bronce o piezas más chicas el alcance real es menor. Con 2000 Hz de frecuencia de conmutación puede contar piezas o dientes que pasan rápido.

Equivalente: el sensor inductivo Omron E2B-M12KS04-M1-B1 cumple la misma función: M12, PNP, NO, rasante, 4 mm de detección y conector M12, así que puedes usar uno u otro en la misma aplicación.
