Características y ficha técnica
| Modelo | E2B-M18LN16-WP-B1 2M |
|---|---|
| Marca | Omron |
| Serie | E2B, doble distancia |

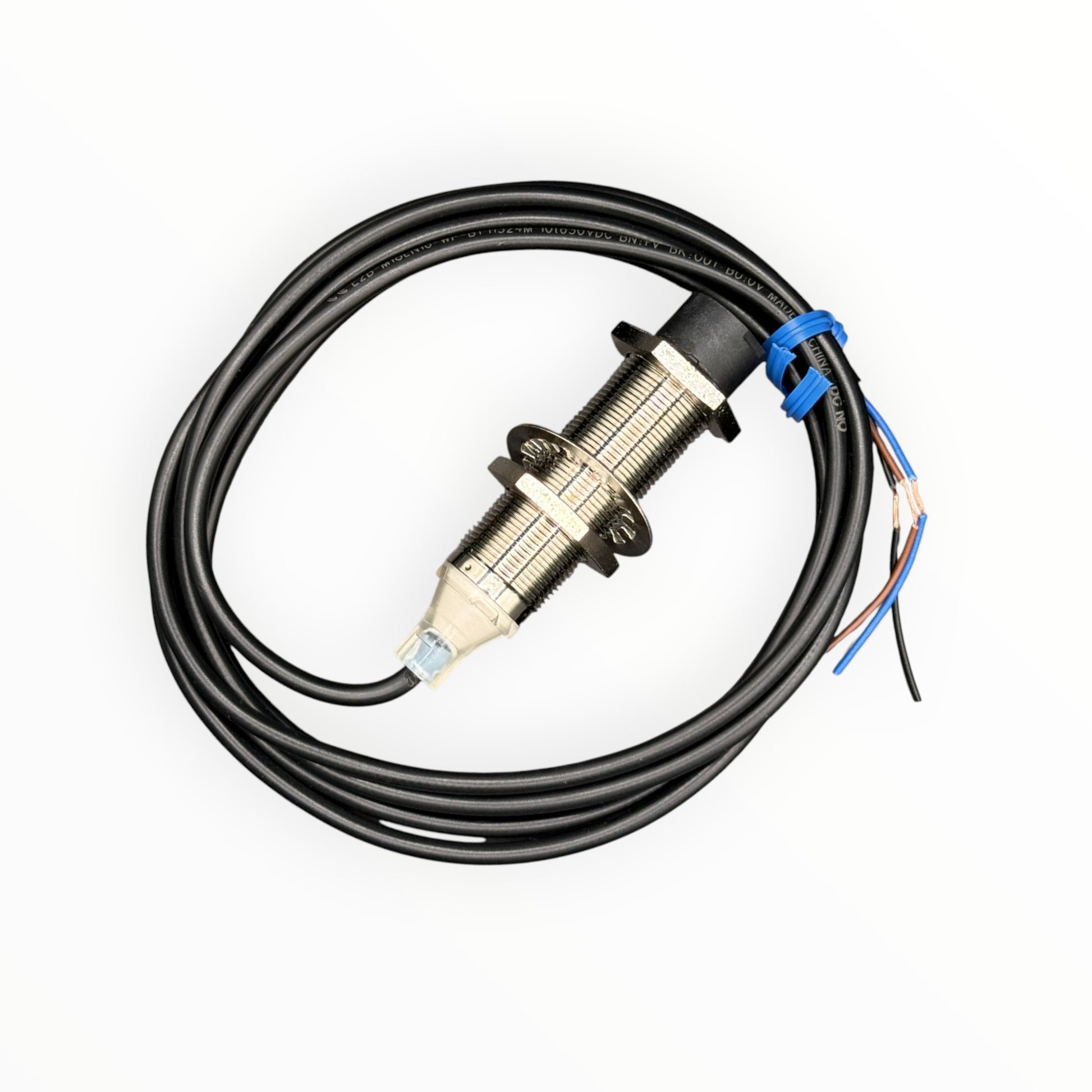

| Tipo | Sensor inductivo cilíndrico, rosca M18 x 1, cuerpo largo |
| Distancia de detección | 16 mm ±10 %, no rasante (unshielded) |
| Distancia de ajuste | 0 a 12,8 mm |
| Objeto estándar | Acero dulce ST37 de 48 x 48 x 1 mm |
| Salida | PNP colector abierto, NO (normalmente abierto) |
| Corriente de carga | 200 mA máx. (30 VDC máx.) |
| Tensión residual | 2 V máx. |
| Alimentación | 10 a 30 VDC (incluye 10 % de rizado) |
| Consumo | 10 mA máx. |
| Frecuencia de respuesta | 400 Hz |
| Protecciones | Inversión de polaridad en salida y alimentación, supresor de picos y cortocircuito |
| Indicador | LED amarillo de operación |
| Temperatura de operación | -25 °C a +70 °C |
| Grado de protección | IP67 (IEC 60529) |
| Materiales | Carcasa de latón niquelado, cara sensora PBT, cable PVC |

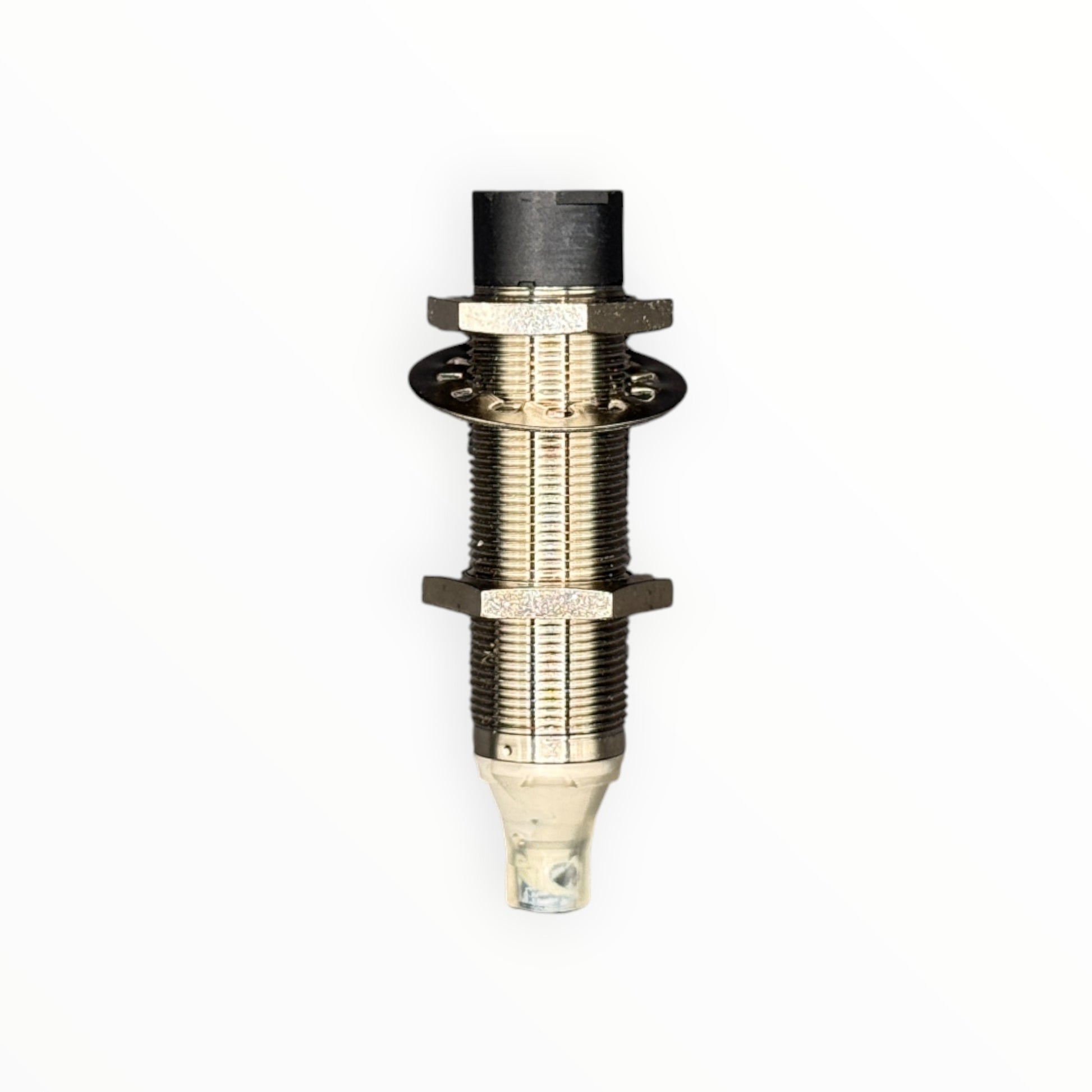

| Largo | 58 mm de rosca, 78 mm total |

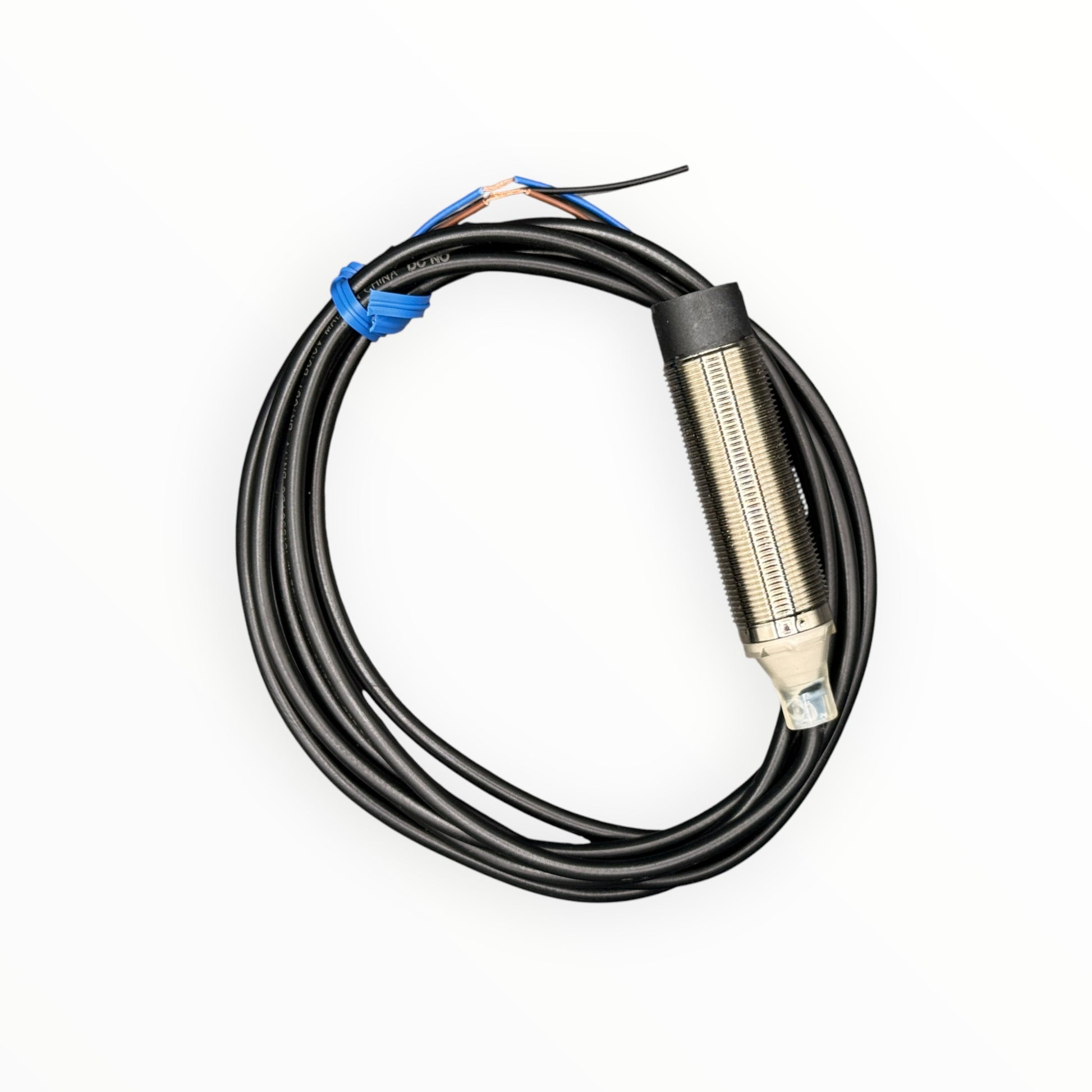

| Conexión | Cable PVC de 4 mm de diámetro, 2 m |
¿Cómo elegir?

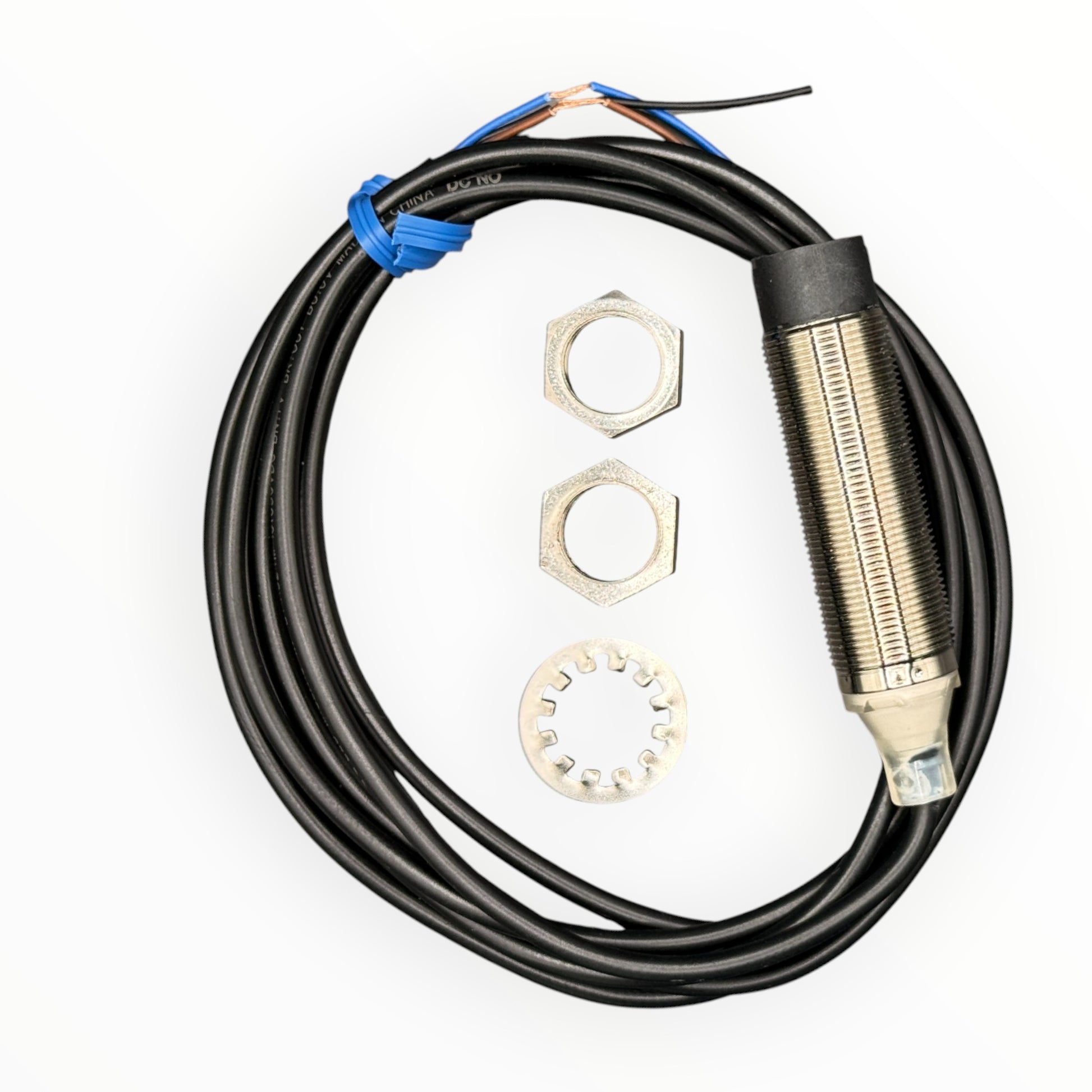

No rasante significa que la cabeza sobresale del cuerpo y necesita espacio libre de metal a su alrededor; a cambio, alcanza el doble que un rasante del mismo diámetro. Si el sensor va embutido en una placa, elige un rasante, como el E2B-M18KS08 de 8 mm. La salida PNP es para PLC con entradas sourcing. El cuerpo largo, de 58 mm de rosca, da más recorrido para ajustar la posición con las tuercas. La versión con cable va directo a la bornera, sin conector.
Equivalente: el sensor inductivo Omron E2A-S18LN16-WP-B1 cumple la misma función: M18, PNP, NO, no rasante, 16 mm de detección y cable de 2 m. La diferencia es el material del cuerpo: latón en este modelo y acero inoxidable en el E2A-S.
