DI-SORICSerie INS Standard · Sensores

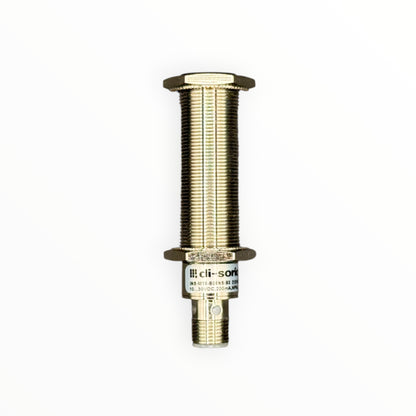

Sensor inductivo M18, NPN, NO, rasante, sn 5 mm, para conector M12/3P

Sensor inductivo M18, NPN, NO, rasante, sn 5 mm, para conector M12/3P

SKU: DS 1018 · Modelo INS-M18-B05NS-B3

SalidaNPN, NO
Distancia de detección5 mm, rasante
Alimentación10 a 30 VDC
Grado de protecciónIP67
Temperatura de operación-25 °C a +70 °C
Placa de medición estándar18 x 18 x 1 mm

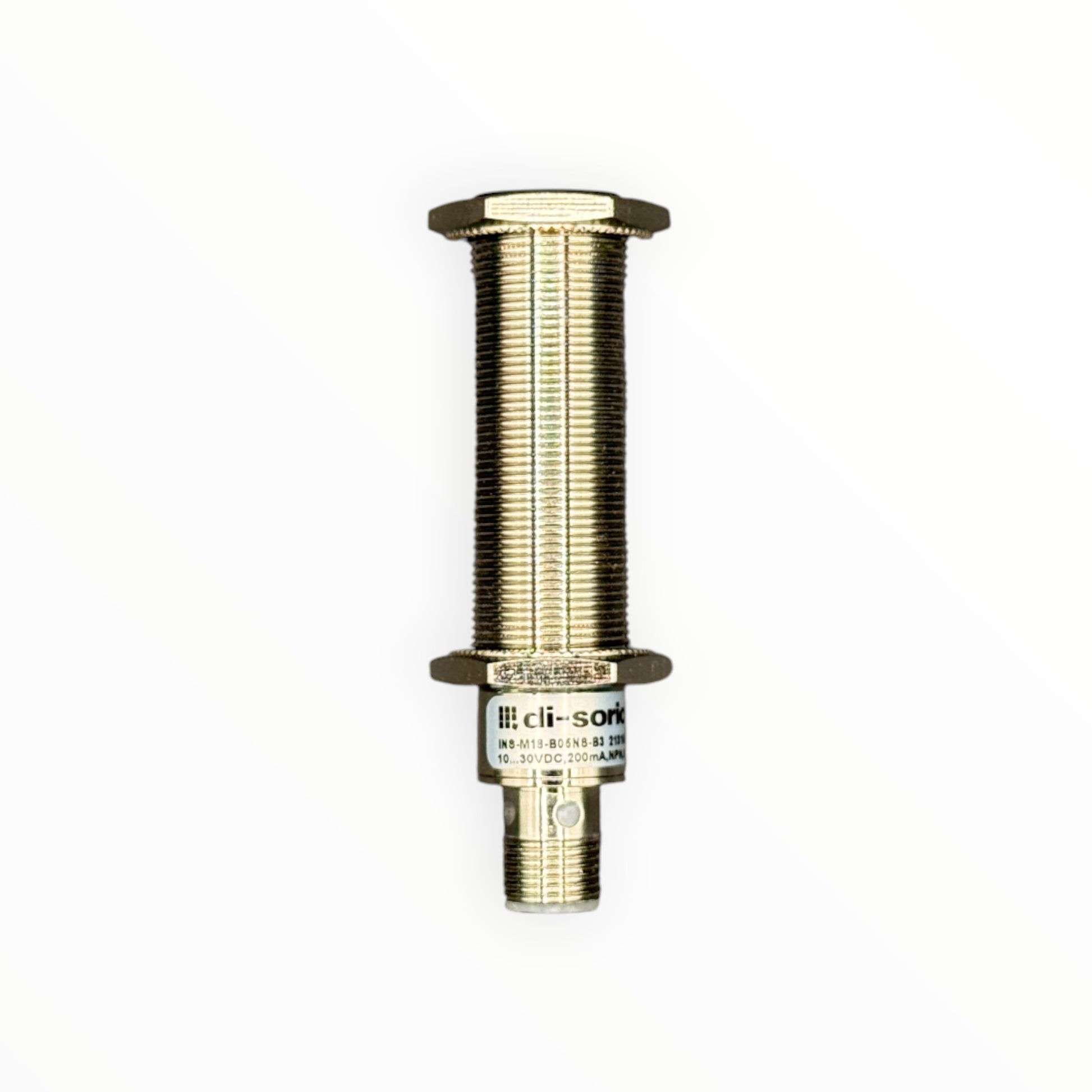

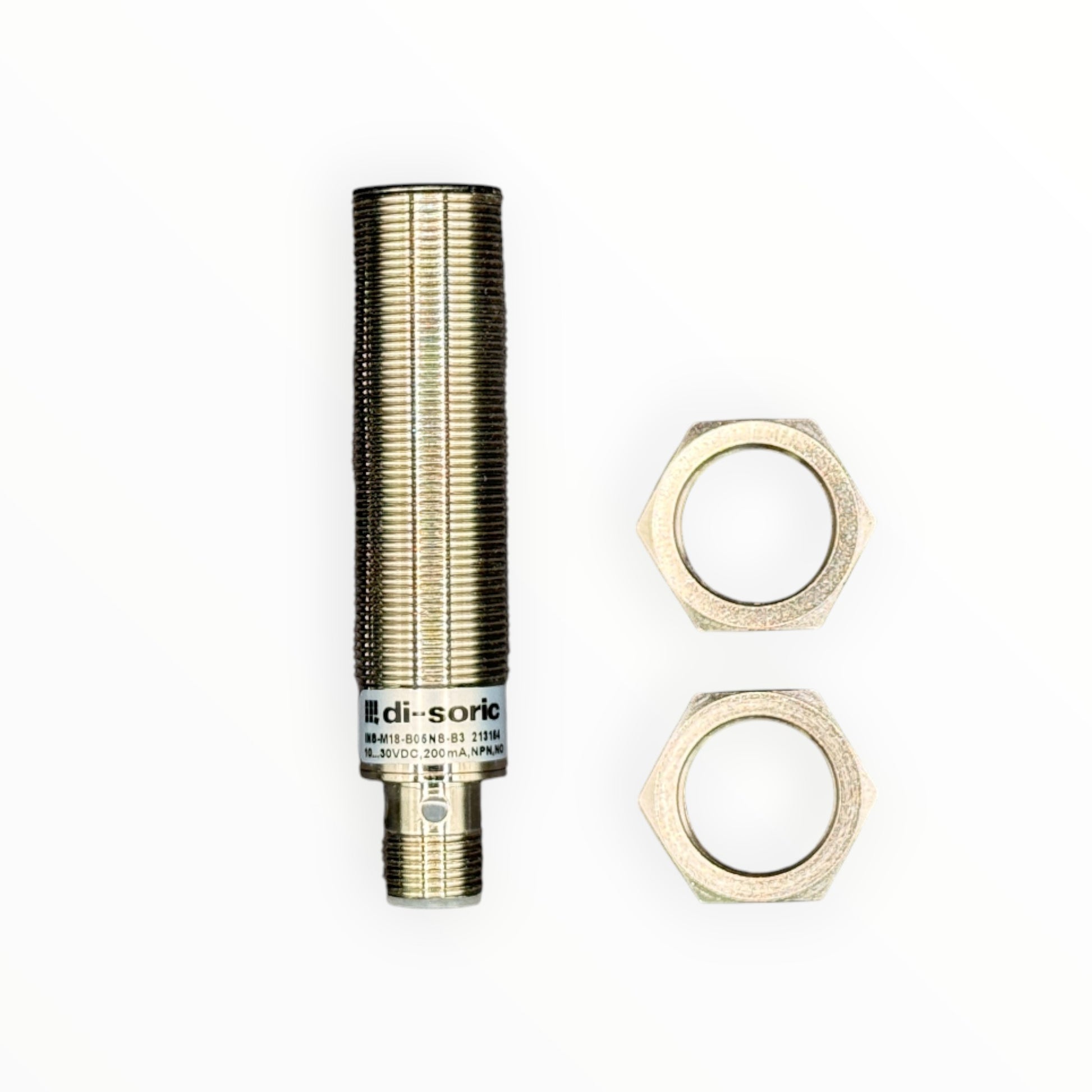

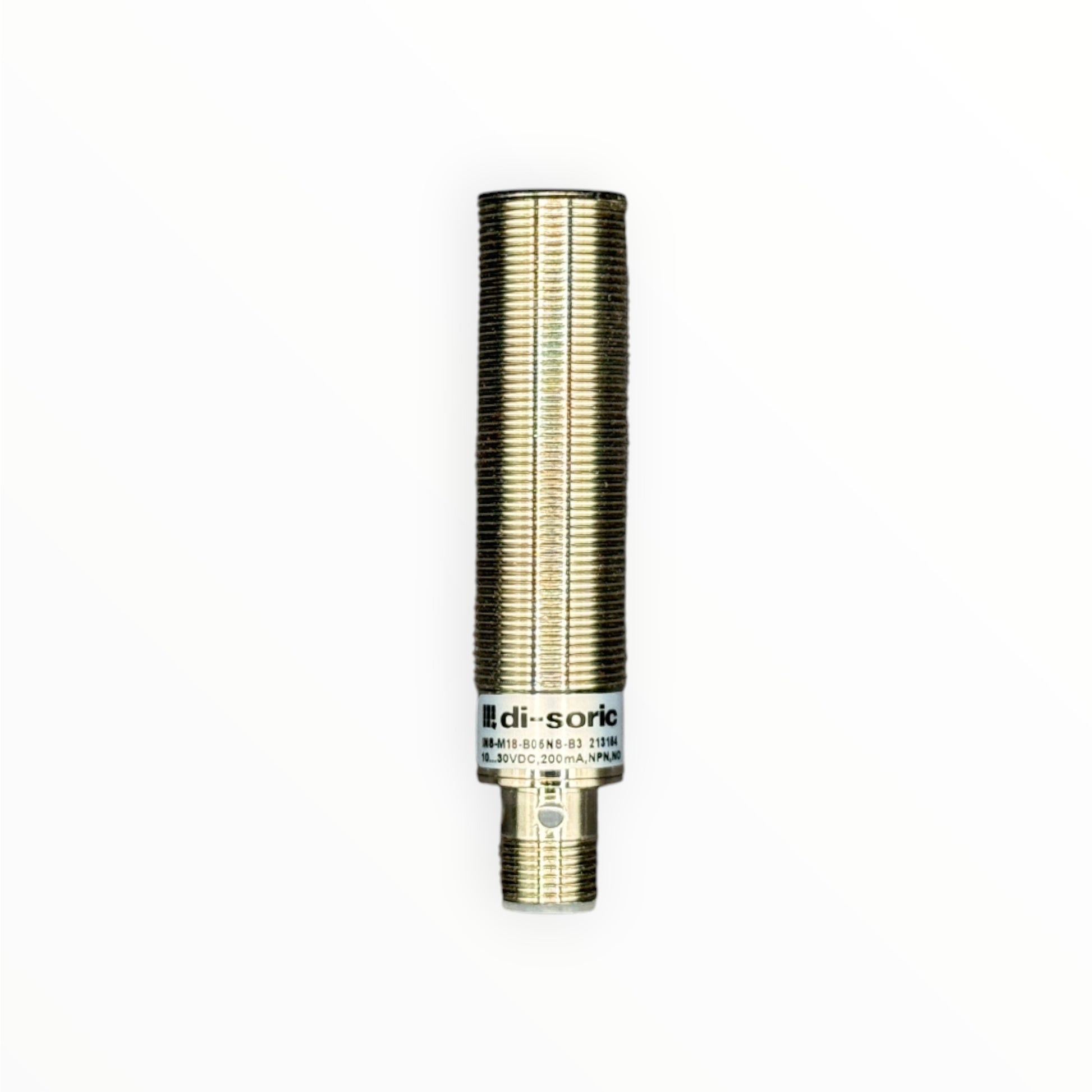

Sensor inductivo M18 NPN NO rasante de 5 mm, di-soric, para conector M12 de 3 pines. Cuerpo de latón niquelado de 79 mm que se puede embutir a ras en el soporte metálico, protegido de golpes de las piezas, apto para transportadores, prensas y máquinas de embalaje. Su salida normalmente abierta entrega señal cuando detecta metal. El conector metálico M12 permite cambiar el sensor sin recablear el tablero.

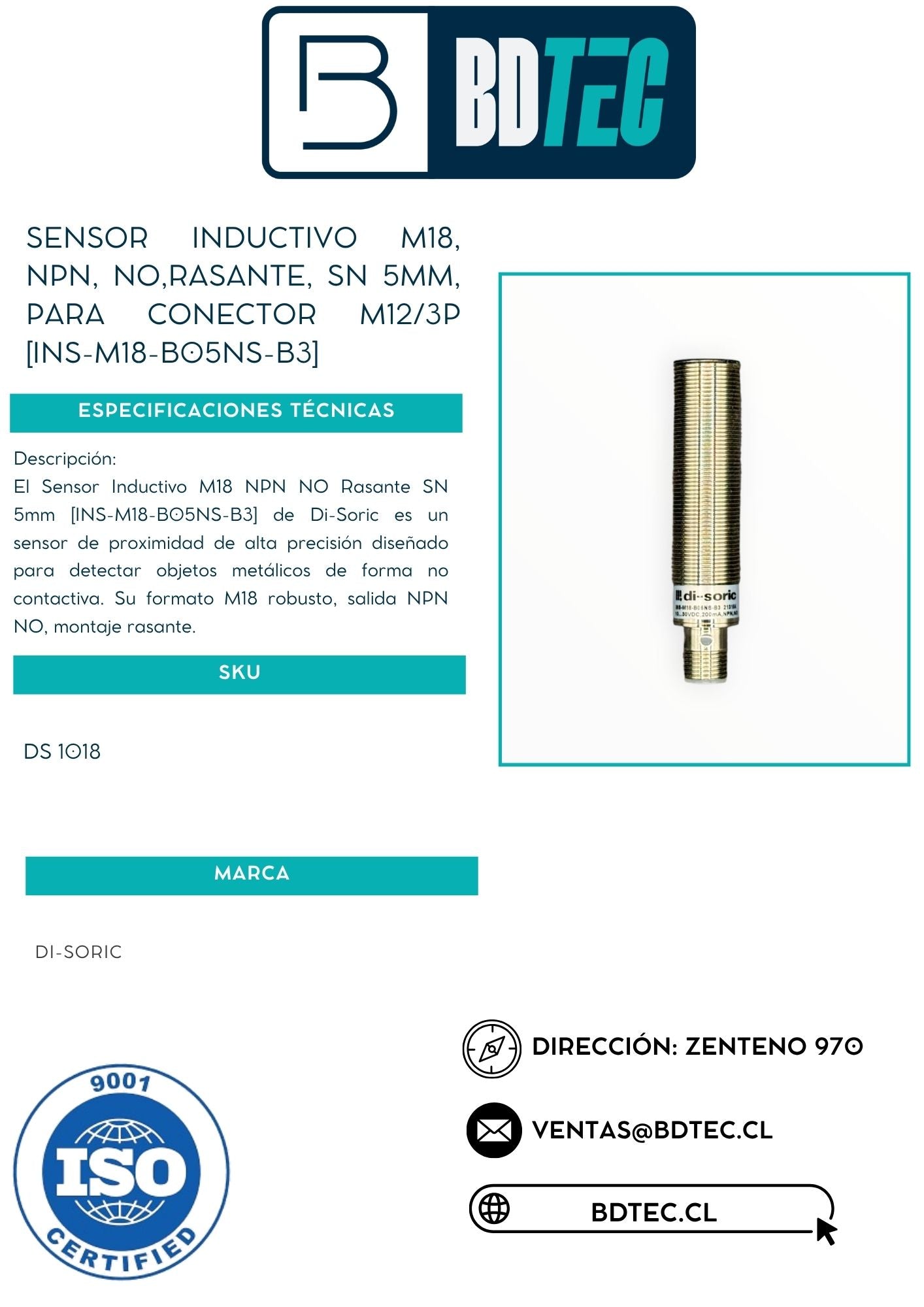

Ver ficha técnica completa ↓

Complementa tu compra

Accesorios opcionales que se usan junto a este producto.

Características y ficha técnica
ModeloINS-M18-B05NS-B3
Marcadi-soric
SerieINS Standard
TipoSensor inductivo cilíndrico, rosca M18 x 1
Distancia de detección5 mm, rasante (flush)
Placa de medición estándar18 x 18 x 1 mm
SalidaNPN, NO (normalmente abierto), 200 mA máx.
Alimentación10 a 30 VDC
Consumo propio10 mA
Caída de tensión1,5 VDC máx.
Histéresismenor a 10 %
Frecuencia de conmutación500 Hz
ProteccionesContra cortocircuito
IndicadorLED de estado de conmutación
CarcasaLatón niquelado, largo 79 mm
ConexiónConector metálico M12, 3 pines, codificación A
Temperatura de operación-25 °C a +70 °C
Grado de protecciónIP67
Clase de protecciónIII, operación con muy baja tensión de protección

Importante: el cable o conector M12 hembra se vende por separado (ver productos compatibles).

¿Cómo elegir?

PNP entrega el positivo de la alimentación en la salida y se usa con PLC de entradas sourcing; NPN conmuta a 0 V y se usa con entradas sinking. Revisa la entrada de tu PLC antes de comprar. Si necesitas que la señal aparezca al detectar la pieza, usa NO; si quieres señal permanente que se corte al detectar, usa NC. Con conector, el sensor se reemplaza en segundos sin tocar el tablero; la versión con cable integrado es más compacta. Rasante significa que se puede embutir en metal; si necesitas más alcance y tienes espacio libre alrededor de la cabeza, evalúa un no rasante. La distancia de 5 mm se mide con la placa estándar de 18 x 18 x 1 mm; con aluminio, bronce o piezas más chicas el alcance real es menor. Con 500 Hz de frecuencia de conmutación puede contar piezas o dientes que pasan rápido.
